Kredens w roli meblościanki

Transkrypt

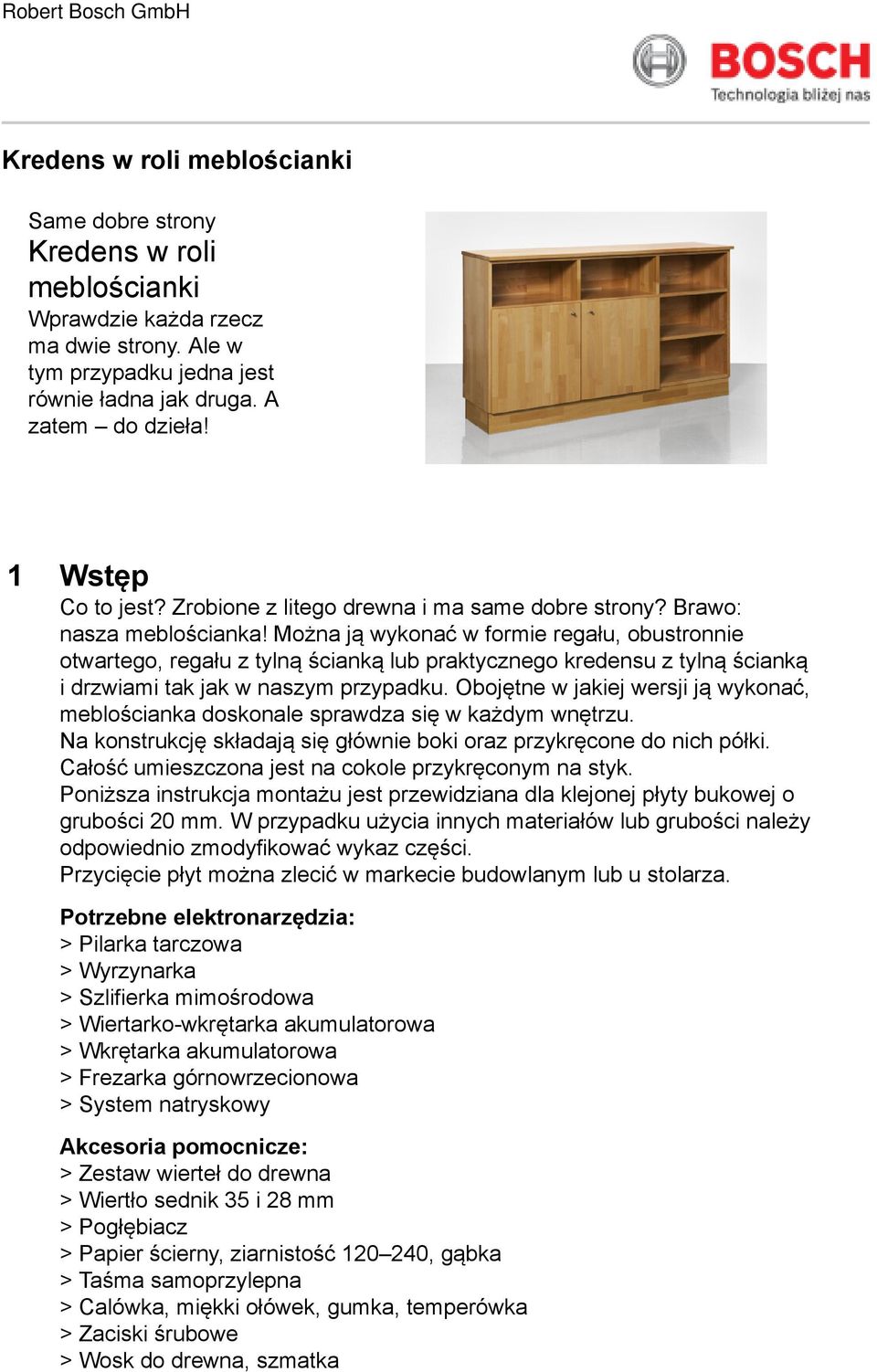

1 Kredens w roli meblościanki Same dobre strony Kredens w roli meblościanki Wprawdzie każda rzecz ma dwie strony. Ale w tym przypadku jedna jest równie ładna jak druga. A zatem do dzieła! 1 Wstęp Co to jest? Zrobione z litego drewna i ma same dobre strony? Brawo: nasza meblościanka! Można ją wykonać w formie regału, obustronnie otwartego, regału z tylną ścianką lub praktycznego kredensu z tylną ścianką i drzwiami tak jak w naszym przypadku. Obojętne w jakiej wersji ją wykonać, meblościanka doskonale sprawdza się w każdym wnętrzu. Na konstrukcję składają się głównie boki oraz przykręcone do nich półki. Całość umieszczona jest na cokole przykręconym na styk. Poniższa instrukcja montażu jest przewidziana dla klejonej płyty bukowej o grubości 20. W przypadku użycia innych materiałów lub grubości należy odpowiednio zmodyfikować wykaz części. Przycięcie płyt można zlecić w markecie budowlanym lub u stolarza. Potrzebne elektronarzędzia: > Pilarka tarczowa > Wyrzynarka > Szlifierka mimośrodowa > Wiertarko-wkrętarka akumulatorowa > Wkrętarka akumulatorowa > Frezarka górnowrzecionowa > System natryskowy Akcesoria pomocnicze: > Zestaw wierteł do drewna > Wiertło sednik 35 i 28 > Pogłębiacz > Papier ścierny, ziarnistość , gąbka > Taśma samoprzylepna > Calówka, miękki ołówek, gumka, temperówka > Zaciski śrubowe > Wosk do drewna, szmatka

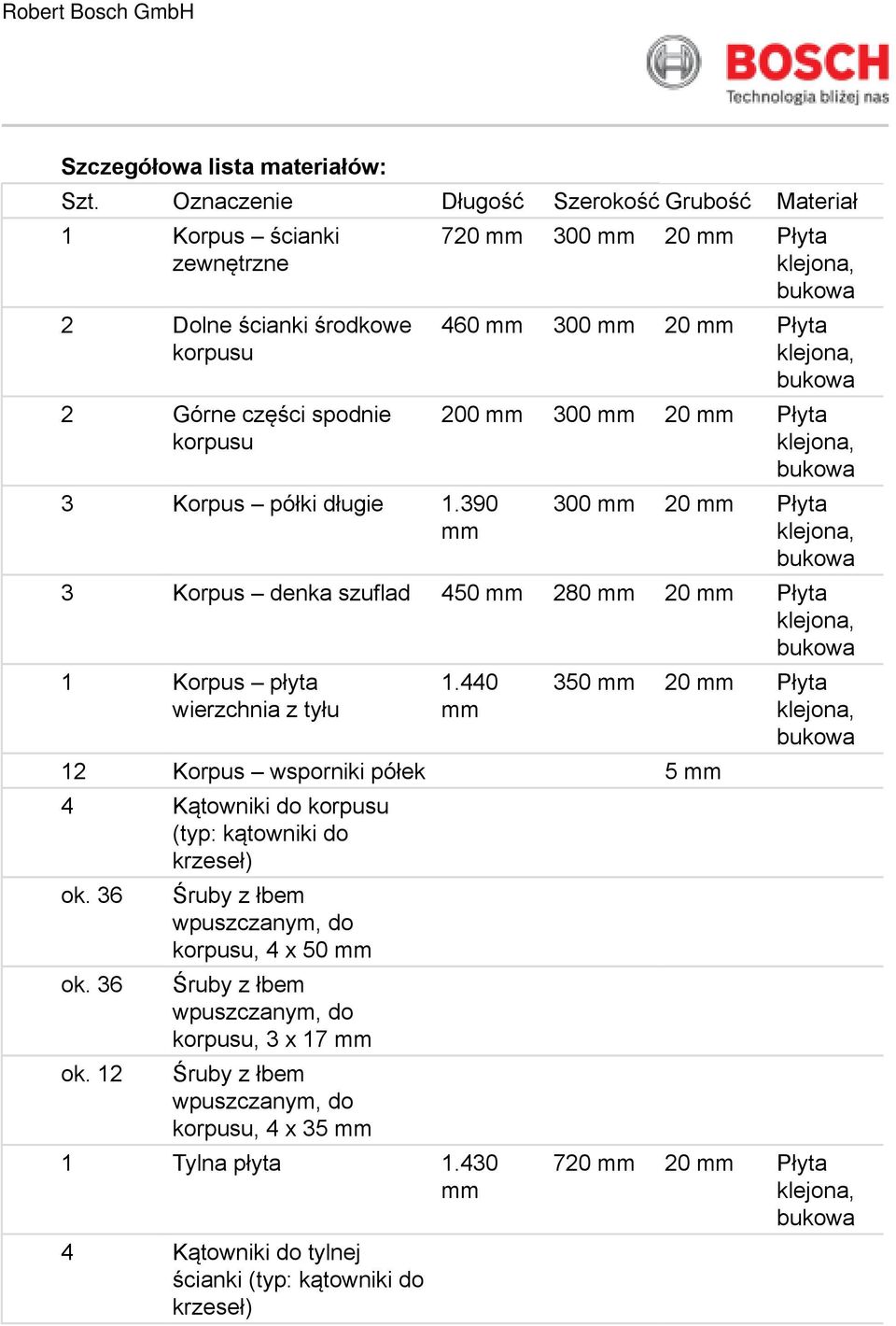

2 Szczegółowa lista materiałów: Szt. Oznaczenie Długość Szerokość Grubość Materiał 1 Korpus ścianki zewnętrzne 2 Dolne ścianki środkowe korpusu 2 Górne części spodnie korpusu 3 Korpus półki długie Płyta Płyta Płyta Płyta 3 Korpus denka szuflad Płyta 1 Korpus płyta wierzchnia z tyłu Płyta 12 Korpus wsporniki półek 5 4 Kątowniki do korpusu (typ: kątowniki do krzeseł) ok. 36 ok. 36 ok. 12 korpusu, 4 x 50 korpusu, 3 x 17 korpusu, 4 x 35 1 Tylna płyta Kątowniki do tylnej ścianki (typ: kątowniki do krzeseł) Płyta

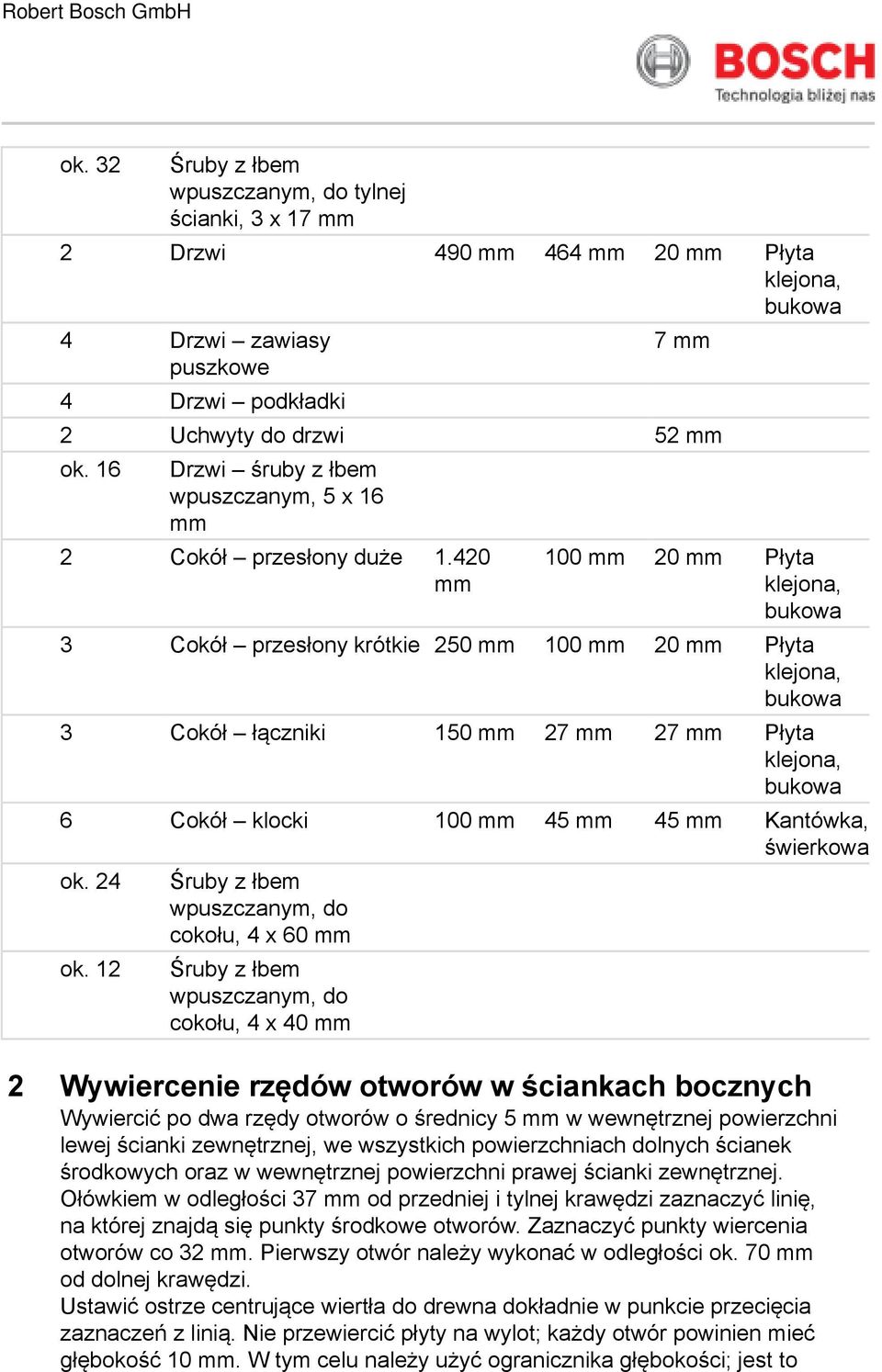

3 ok. 32 tylnej ścianki, 3 x 17 2 Drzwi Płyta 4 Drzwi zawiasy puszkowe 4 Drzwi podkładki 7 2 Uchwyty do drzwi 52 ok. 16 Drzwi śruby z łbem wpuszczanym, 5 x 16 2 Cokół przesłony duże Płyta 3 Cokół przesłony krótkie Płyta 3 Cokół łączniki Płyta 6 Cokół klocki Kantówka, świerkowa ok. 24 ok. 12 cokołu, 4 x 60 cokołu, 4 x 40 2 Wywiercenie rzędów otworów w ściankach bocznych Wywiercić po dwa rzędy otworów o średnicy 5 w wewnętrznej powierzchni lewej ścianki zewnętrznej, we wszystkich powierzchniach dolnych ścianek środkowych oraz w wewnętrznej powierzchni prawej ścianki zewnętrznej. Ołówkiem w odległości 37 od przedniej i tylnej krawędzi zaznaczyć linię, na której znajdą się punkty środkowe otworów. Zaznaczyć punkty wiercenia otworów co 32. Pierwszy otwór należy wykonać w odległości ok. 70 od dolnej krawędzi. Ustawić ostrze centrujące wiertła do drewna dokładnie w punkcie przecięcia zaznaczeń z linią. Nie przewiercić płyty na wylot; każdy otwór powinien mieć głębokość 10. W tym celu należy użyć ogranicznika głębokości; jest to

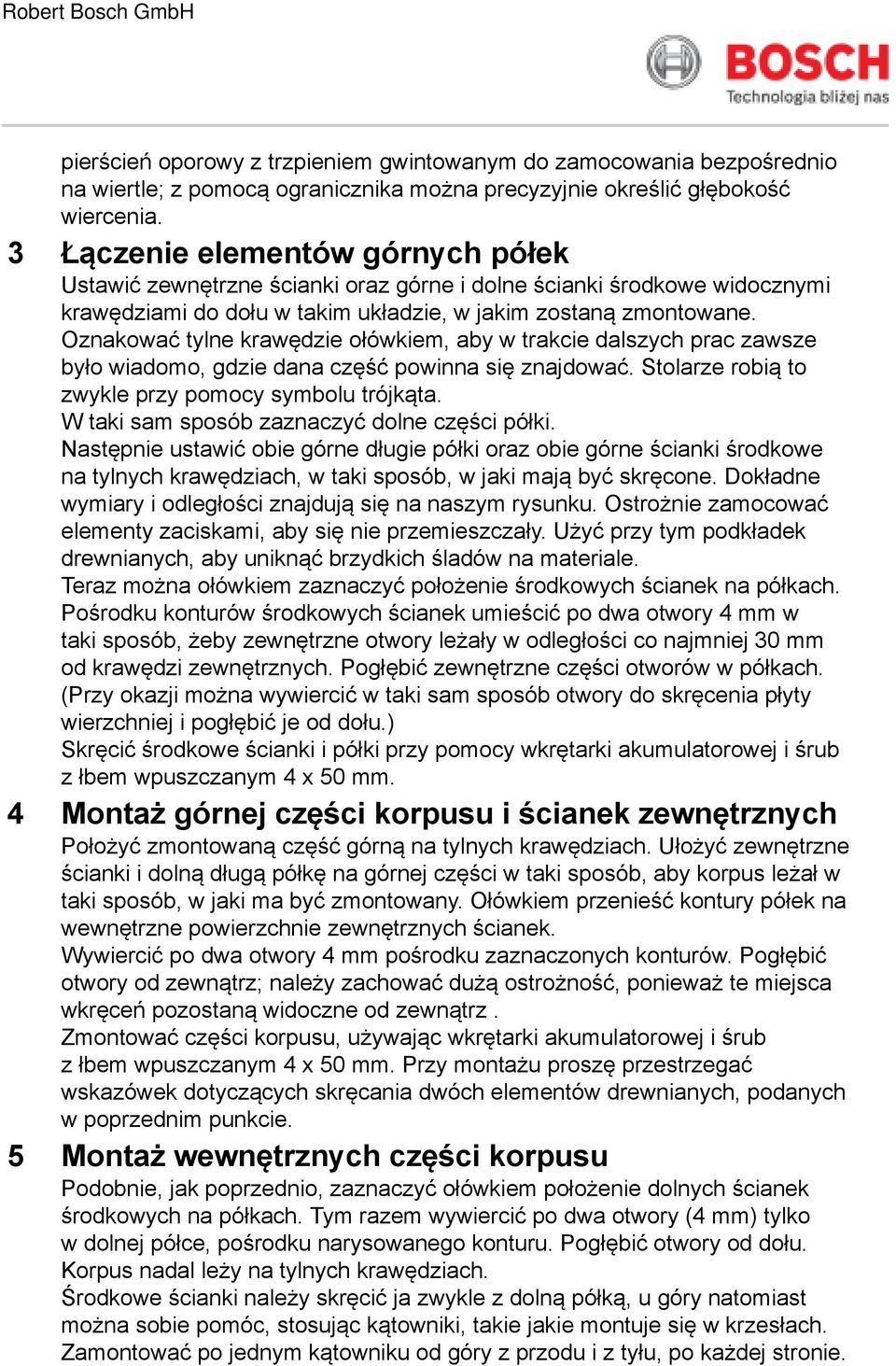

4 pierścień oporowy z trzpieniem gwintowanym do zamocowania bezpośrednio na wiertle; z pomocą ogranicznika można precyzyjnie określić głębokość wiercenia. 3 Łączenie elementów górnych półek Ustawić zewnętrzne ścianki oraz górne i dolne ścianki środkowe widocznymi krawędziami do dołu w takim układzie, w jakim zostaną zmontowane. Oznakować tylne krawędzie ołówkiem, aby w trakcie dalszych prac zawsze było wiadomo, gdzie dana część powinna się znajdować. Stolarze robią to zwykle przy pomocy symbolu trójkąta. W taki sam sposób zaznaczyć dolne części półki. Następnie ustawić obie górne długie półki oraz obie górne ścianki środkowe na tylnych krawędziach, w taki sposób, w jaki mają być skręcone. Dokładne wymiary i odległości znajdują się na naszym rysunku. Ostrożnie zamocować elementy zaciskami, aby się nie przemieszczały. Użyć przy tym podkładek drewnianych, aby uniknąć brzydkich śladów na materiale. Teraz można ołówkiem zaznaczyć położenie środkowych ścianek na półkach. Pośrodku konturów środkowych ścianek umieścić po dwa otwory 4 w taki sposób, żeby zewnętrzne otwory leżały w odległości co najmniej 30 od krawędzi zewnętrznych. Pogłębić zewnętrzne części otworów w półkach. (Przy okazji można wywiercić w taki sam sposób otwory do skręcenia płyty wierzchniej i pogłębić je od dołu.) Skręcić środkowe ścianki i półki przy pomocy wkrętarki akumulatorowej i śrub z łbem wpuszczanym 4 x Montaż górnej części korpusu i ścianek zewnętrznych Położyć zmontowaną część górną na tylnych krawędziach. Ułożyć zewnętrzne ścianki i dolną długą półkę na górnej części w taki sposób, aby korpus leżał w taki sposób, w jaki ma być zmontowany. Ołówkiem przenieść kontury półek na wewnętrzne powierzchnie zewnętrznych ścianek. Wywiercić po dwa otwory 4 pośrodku zaznaczonych konturów. Pogłębić otwory od zewnątrz; należy zachować dużą ostrożność, ponieważ te miejsca wkręceń pozostaną widoczne od zewnątrz. Zmontować części korpusu, używając wkrętarki akumulatorowej i śrub z łbem wpuszczanym 4 x 50. Przy montażu proszę przestrzegać wskazówek dotyczących skręcania dwóch elementów drewnianych, podanych w poprzednim punkcie. 5 Montaż wewnętrznych części korpusu Podobnie, jak poprzednio, zaznaczyć ołówkiem położenie dolnych ścianek środkowych na półkach. Tym razem wywiercić po dwa otwory (4 ) tylko w dolnej półce, pośrodku narysowanego konturu. Pogłębić otwory od dołu. Korpus nadal leży na tylnych krawędziach. Środkowe ścianki należy skręcić ja zwykle z dolną półką, u góry natomiast można sobie pomóc, stosując kątowniki, takie jakie montuje się w krzesłach. Zamontować po jednym kątowniku od góry z przodu i z tyłu, po każdej stronie.

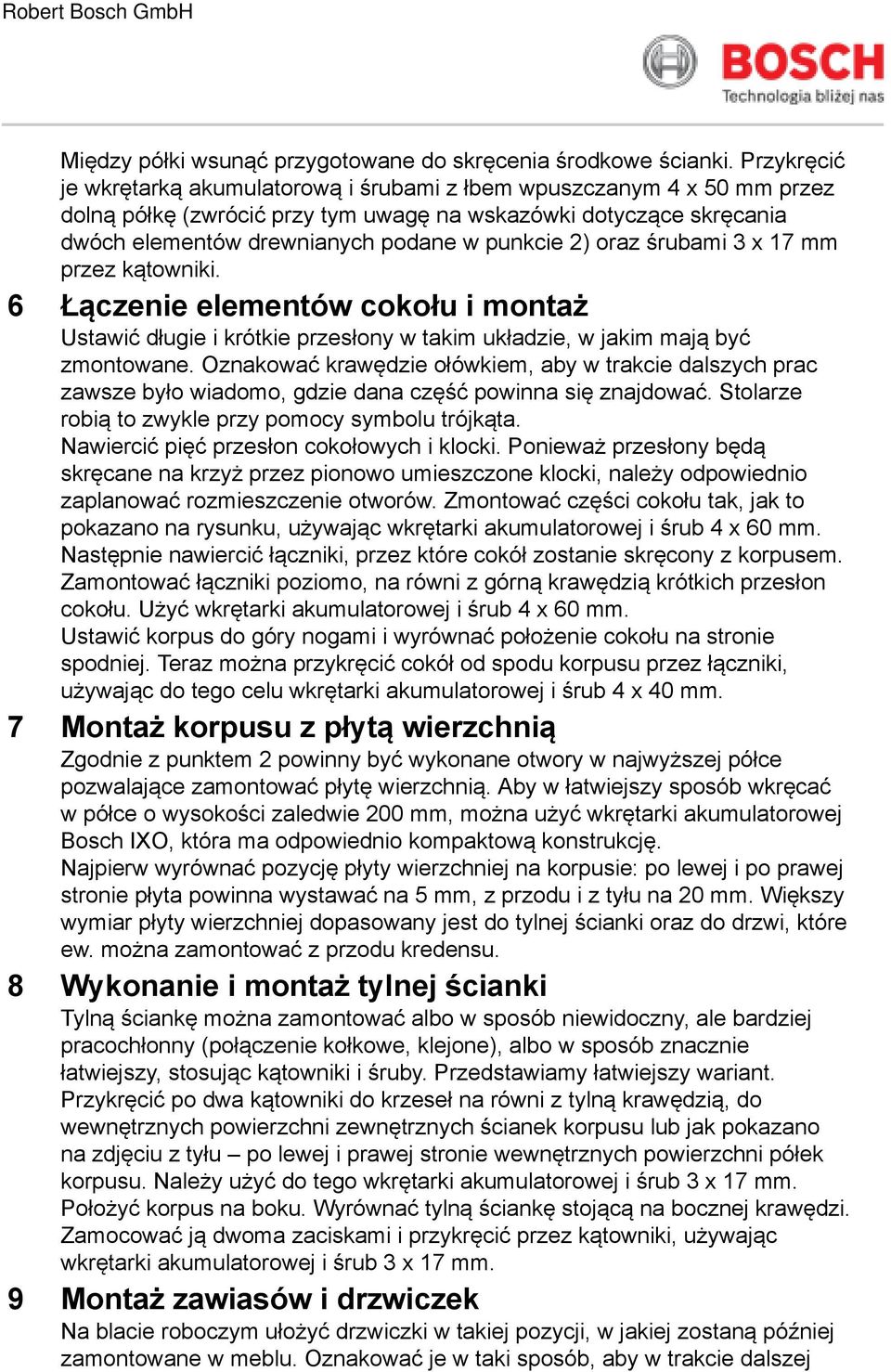

5 Między półki wsunąć przygotowane do skręcenia środkowe ścianki. Przykręcić je wkrętarką akumulatorową i śrubami z łbem wpuszczanym 4 x 50 przez dolną półkę (zwrócić przy tym uwagę na wskazówki dotyczące skręcania dwóch elementów drewnianych podane w punkcie 2) oraz śrubami 3 x 17 przez kątowniki. 6 Łączenie elementów cokołu i montaż Ustawić długie i krótkie przesłony w takim układzie, w jakim mają być zmontowane. Oznakować krawędzie ołówkiem, aby w trakcie dalszych prac zawsze było wiadomo, gdzie dana część powinna się znajdować. Stolarze robią to zwykle przy pomocy symbolu trójkąta. Nawiercić pięć przesłon cokołowych i klocki. Ponieważ przesłony będą skręcane na krzyż przez pionowo umieszczone klocki, należy odpowiednio zaplanować rozmieszczenie otworów. Zmontować części cokołu tak, jak to pokazano na rysunku, używając wkrętarki akumulatorowej i śrub 4 x 60. Następnie nawiercić łączniki, przez które cokół zostanie skręcony z korpusem. Zamontować łączniki poziomo, na równi z górną krawędzią krótkich przesłon cokołu. Użyć wkrętarki akumulatorowej i śrub 4 x 60. Ustawić korpus do góry nogami i wyrównać położenie cokołu na stronie spodniej. Teraz można przykręcić cokół od spodu korpusu przez łączniki, używając do tego celu wkrętarki akumulatorowej i śrub 4 x Montaż korpusu z płytą wierzchnią Zgodnie z punktem 2 powinny być wykonane otwory w najwyższej półce pozwalające zamontować płytę wierzchnią. Aby w łatwiejszy sposób wkręcać w półce o wysokości zaledwie 200, można użyć wkrętarki akumulatorowej Bosch IXO, która ma odpowiednio kompaktową konstrukcję. Najpierw wyrównać pozycję płyty wierzchniej na korpusie: po lewej i po prawej stronie płyta powinna wystawać na 5, z przodu i z tyłu na 20. Większy wymiar płyty wierzchniej dopasowany jest do tylnej ścianki oraz do drzwi, które ew. można zamontować z przodu kredensu. 8 Wykonanie i montaż tylnej ścianki Tylną ściankę można zamontować albo w sposób niewidoczny, ale bardziej pracochłonny (połączenie kołkowe, klejone), albo w sposób znacznie łatwiejszy, stosując kątowniki i śruby. Przedstawiamy łatwiejszy wariant. Przykręcić po dwa kątowniki do krzeseł na równi z tylną krawędzią, do wewnętrznych powierzchni zewnętrznych ścianek korpusu lub jak pokazano na zdjęciu z tyłu po lewej i prawej stronie wewnętrznych powierzchni półek korpusu. Należy użyć do tego wkrętarki akumulatorowej i śrub 3 x 17. Położyć korpus na boku. Wyrównać tylną ściankę stojącą na bocznej krawędzi. Zamocować ją dwoma zaciskami i przykręcić przez kątowniki, używając wkrętarki akumulatorowej i śrub 3 x Montaż zawiasów i drzwiczek Na blacie roboczym ułożyć drzwiczki w takiej pozycji, w jakiej zostaną później zamontowane w meblu. Oznakować je w taki sposób, aby w trakcie dalszej

6 pracy zawsze było wiadomo, która część jest lewa, a która prawa i gdzie znajduje się góra oraz dół. Na odwrocie drzwiczek zaznaczyć ołówkiem osie, na których mają być zamontowane zawiasy. Linie muszą znajdować się dokładnie pośrodku, pomiędzy dwoma otworami danego rzędu. W tym celu położyć korpus na stronie zewnętrznej i przyłożyć odpowiednie drzwiczki w taki sposób, jakby były otwarte pod kątem 90. Teraz można wygodnie przenieść linie na drzwiczki. Linie dla drugich drzwiczek można przenieść z pierwszych drzwiczek, używając linijki lub węgielnicy. Do drzwiczek potrzebne są zawiasy puszkowe. Odstęp otworów pod zawiasy od krawędzi wynosi , czyli 40. Zaznaczyć cztery punkty środkowe wiercenia na liniach zaznaczonych ołówkiem lub na osiach. Otwory pod zawiasy puszkowe wywiercić wiertłem sednik 35 (wiertło sednik to wiertło do drewna o średnicy powyżej 12 ). Ustawić odpowiednio ogranicznik głębokości wiercenia i ustawić wierzchołek centrujący wiertła sednik dokładnie w zaznaczonym punkcie wiercenia. 10 Szlifowanie powierzchni drewnianej Aby w jak najlepszym stopniu przygotować powierzchnię do późniejszego użytkowania, obróbką powierzchniową należy zająć się jeszcze przed zmontowaniem mebla. Najpierw należy oszlifować wszystkie krawędzie pod kątem 45, używając papieru ściernego 120 lub 180. Powierzchnie widoczne szlifować zawsze w kierunku zgodnym z układem słojów, najpierw papierem o większym ziarnie (120, 180), a potem drobniejszym (do 240). Następnie powierzchnie zwilża się gąbką. Podczas schnięcia poszczególne włókna drewniane podnoszą się. Można je potem usunąć papierem 180, aby uzyskać jeszcze gładszą powierzchnię. Teraz drewno jest już gotowe do dalszej obróbki. Mała wskazówka: warto zwrócić uwagę, aby papier ścierny nie był zbyt zużyty, włókna drewniane powinny być ścinane, a nie tylko przyciskane do powierzchni. 11 Woskowanie powierzchni Proszę najpierw przeczytać uważnie Wskazówki dotyczące przygotowań oraz bezpieczeństwa pracy. Pracę najlepiej wykonać w dobrze przewietrzonym pomieszczeniu, unikając przy tym palenia, jedzenia i picia. Nanieść wosk do drewna przy pomocy pistoletu natryskowego, a następnie usunąć nadmiar wosku szmatką. Należy przestrzegać czasu schnięcia podanego przez producenta wosku. Przed naniesieniem drugiej warstwy wosku należy wykonać dodatkowe szlifowanie (papier 240). Również teraz należy pamiętać o szlifowaniu zgodnie z kierunkiem słojów. Powtórnie nanieść olej, zgodnie z opisem w poprzednim punkcie. Po wyschnięciu wosku wypolerować powierzchnię miękką szczotką do uzyskania połysku. 12 Gotowe!

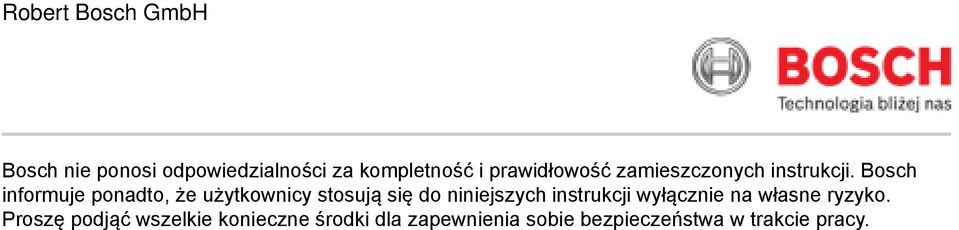

7 Bosch nie ponosi odpowiedzialności za kompletność i prawidłowość zamieszczonych instrukcji. Bosch informuje ponadto, że użytkownicy stosują się do niniejszych instrukcji wyłącznie na własne ryzyko. Proszę podjąć wszelkie konieczne środki dla zapewnienia sobie bezpieczeństwa w trakcie pracy.
