1 INSTRUKCJA OBSŁUGI Rejestrator analogowy AHD Sunell SN-ADR22/04E1 SN-ADR22/08E1 OSTRZEŻENIE: Urządzenie powinno być instalowane przez fachowy personel posiadający uprawnienia do pracy z urządzeniami i instalacjami elektrycznymi oraz wiedzę w zakresie instalacji CCTV. WSKAZÓWKI INSTALACJI I ŚRODKI OSTROŻNOŚCI: Urządzenie powinno być zainstalowane wewnątrz budynku w pomieszczeniu dobrze wentylowanym Nie należy trzymać płynów w pobliżu urządzenia Akcesoria i urządzenia peryferyjne muszą być podłączane przy wyłączonym urządzeniu Zaleca się zastosowanie zasilacza awaryjnego (UPS) Urządzenie posiada baterię. W razie jej wymiany należy zastosować taką samą baterię lub jej dokładny zamiennik Wymagane jest podłączenie zasilania 220V/ 50Hz dla zasilacza będącego w komplecie Warunki otoczenia muszą być zgodne z warunkami w parametrach technicznych Jeśli urządzenie wydziela dym lub przykry zapach należy bezzwłocznie wyłączyć zasilanie, odłączyć przewód zasilający i skontaktować się z serwisem

2 Spis treści I.Opis ogólny...3 II. Obsługa rejestratora Montaż Dysku HDD Widok i funkcje panelu tylnego Widok i funkcje panelu przedniego Pilot zdalny Logowanie do urządzenia Ekran podglądu obrazu na żywo Szybkie menu Menu główne...9 Deklaracja zgodności UE

3 I.Opis ogólny Sunell SN-ADR22/04E1 to 4 kanałowy, SN-ADR22/04E1 to 8 kanałowy rejestrator przeznaczony do systemów monitoringu. Jest to rejestrator trybrydowy, pozwalający na zapis obrazu w systemie AHD, CVBS oraz IP. Maksymalna rozdzielczość rejestracji to 1080p przy prędkości 15kl/s. Inne obsługiwane rozdzielczości: 720P / WD1/ D1 mogą być nagrywane z prędkością 25kl/s. Parametry techniczne: Model Sunell SN-ADR22/04E Kod towaru M73104 System AHD, PAL, IP Wejścia wideo BNC x 4 Wyjścia wideo HDMI, VGA 1080p: 1920x1080 SXGA: 1280x p: 1280x720 XGA 1024x768 Rozdzielczości wyświetlania obrazu przez HDMI/VGA Wejścia / wyjścia audio RCA 4 / 1 Wejścia / wyjścia alarmowe Detekcja ruchu, utrata wideo, sabotaż (zasłonięcie kamery) Obsługa zdarzeń Wyświetlanie "na żywo" Nagrywanie (rozdzielczość /prędkość) 1080p 15 kl./sek 720p VGA WD1/4CIF CIF Bitrate pojedynczego kanału video 95Kbps Kbps Możliwość podłączenia dysków twardych Max 1 x 4TB HDD SATA Porty zewnętrzne 2xUSB 2.0,RS-485, RJ-45 Drugi strumień D1/CIF Protokoły sieciowe TCP/IP, DHCP, DDNS, NTP, PPoE, Porty programowe HTTP - 80 Media Podgląd zdalny Przeglądarka Internet Explorer, smartphone'y (Android, IPhone) Obsługa kamer PTZ Tak Archiwizacja Nośnik danych USB lub zdalna 3

4 Zasilanie DC 12V 2A Pobór mocy <20 W Temperatura pracy ºC Dopuszczalna względna wilgotność % Wymiary ( S x G x W ) 255x247x47 mm Wielojęzyczne menu, języki m.in CZ, DE, HU, FR, IT, PL, RO, SE, SK Inne Model Sunell SN-ADR22/08E1 Kod towaru M73108 System AHD, PAL, IP Wejścia wideo BNC x 8 Wyjścia wideo HDMI, VGA 1080p: 1920x1080 SXGA: 1280x p: 1280x720 XGA 1024x768 Rozdzielczości wyświetlania obrazu przez HDMI/VGA Wejścia / wyjścia audio RCA 4 / 1 Wejścia / wyjścia alarmowe Detekcja ruchu, utrata wideo, sabotaż (zasłonięcie kamery) Obsługa zdarzeń Wyświetlanie "na żywo" Nagrywanie (rozdzielczość /prędkość) 1080p 15 kl./sek 720p VGA WD1/4CIF CIF Bitrate pojedynczego kanału video 95 Kbps Kbps Możliwość podłączenia dysków twardych Max 1 x 4TB HDD SATA Porty zewnętrzne 2xUSB 2.0,RS-485, RJ-45 Drugi strumień D1/CIF Protokoły sieciowe TCP/IP, DHCP, DDNS, NTP, PPoE, Porty programowe HTTP - 80 Media Podgląd zdalny Przeglądarka Internet Explorer, smartphone'y (Android, IPhone) Obsługa kamer PTZ Tak 4

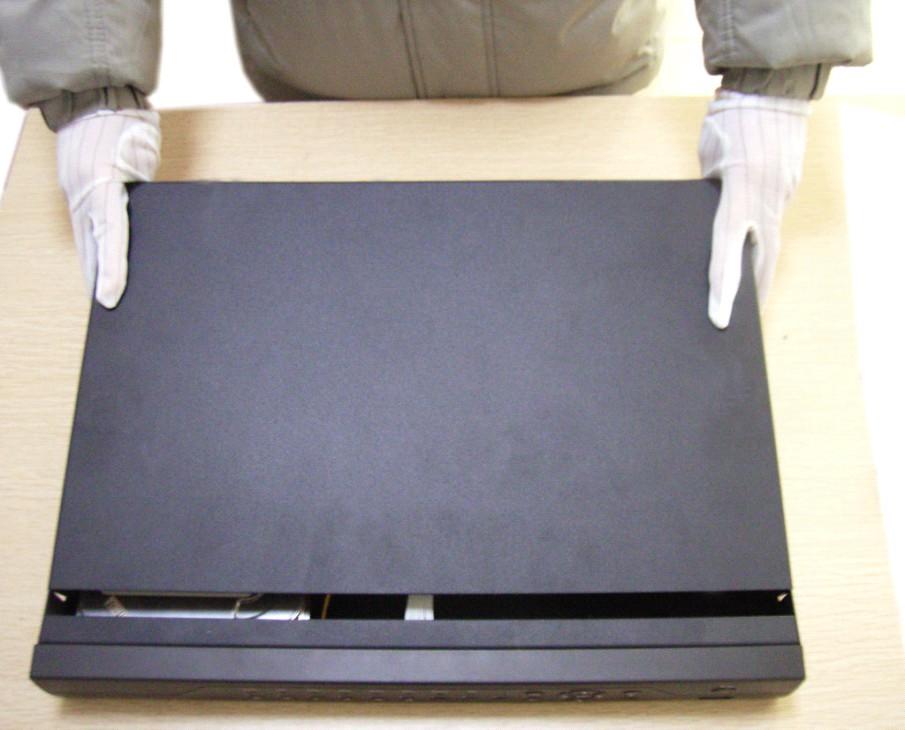

5 Archiwizacja Nośnik danych USB lub zdalna Zasilanie DC 12V 2A Pobór mocy <20 W Temperatura pracy ºC Dopuszczalna względna wilgotność % Wymiary ( S x G x W ) Inne 255x247x47 mm Wielojęzyczne menu, języki m.in CZ, DE, HU, FR, IT, PL, RO, SE, SK II. Obsługa rejestratora 2.1 Montaż Dysku HDD Przed przystąpieniem do instalacji dysków twardych HDD wewnątrz rejestratora, należy upewnić się że rejestrator jest wyłączony, a kabel zasilający odłączony. 1. Odkręć śruby mocujące pokrywę 2. Wysuń pokrywę Sposób montażu dysku twardego 5 3. Przykręć dysk twardy

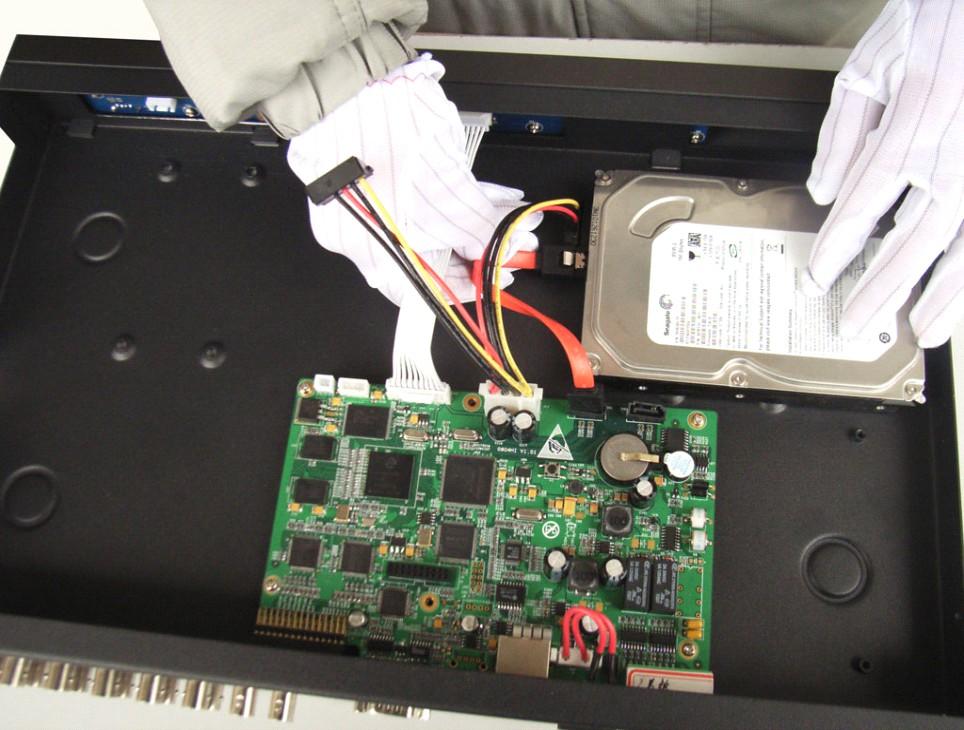

6 4. Podłącz złącza danych 5. Podłącz złącze zasilania 5. Wsuń pokrywę 6. Przykręcić pokrywę 2.2 Widok i funkcje panelu tylnego Wejścia wideo Wyjście wideo Wyjście wideo VGA Wyjście audio Wejście audio 6

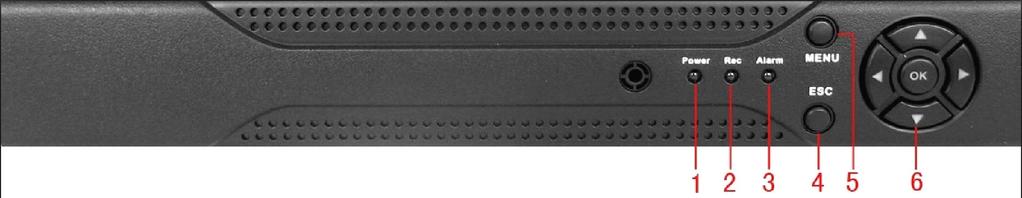

7 Wejście sieciowe RJ-45 Złącza USB RS485 Złącze zasilania 2.3 Widok i funkcje panelu przedniego Dioda zasilania Dioda nagrywania Dioda alarmowa Przycisk menu Przycisk ESC wyjście Przyciski kierunkowe i zatwierdzenia OK 2.4 Pilot zdalny Menu Przyciski numeryczne Przycisk ESC wyjście Przyciski kierunkowe i zatwierdzenia OK Przyciski kontroli odtwarzania Przycisk trybu nagrywania Przycisk numeru rejestratora Przycisk wyboru funkcji 2.5 Logowanie do urządzenia Ekran logowania 7

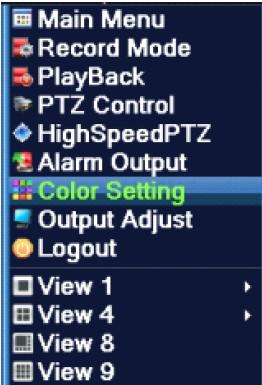

8 Przy pierwszym logowaniu należy ustawić hasło rejestratora. Domyślnie ustawione jest puste hasło do logowania dla trzech użytkowników: admin guest defallt o różnym poziomie dostępu 2.6 Ekran podglądu obrazu na żywo Każdy kanał wideo posiada niezależny zestaw ikon, które oznaczają Nagrywanie Detekcja ruchu Utrata wideo Zablokowanie podglądu z kamery 2.7 Szybkie menu Podczas podglądu na żywo można uruchomić szybkie menu poprzez kliknięcie prawym przyciskiem myszy w dowolnym miejscu ekranu. Menu wygląda następująco: 8

9 Menu główne Tryb nagrywania Odtwarzanie Kontrola PTZ Kamera szybkoobrotowa Wyjście alarmowe Ustawienia kolorów Ustawienia wyjścia wideo Wylogowanie Podgląd na żywo 1 kamery Podgląd na żywo 4 kamer Podgląd na żywo 8 kamer Podgląd na żywo 9 kamer 2.8 Menu główne 9

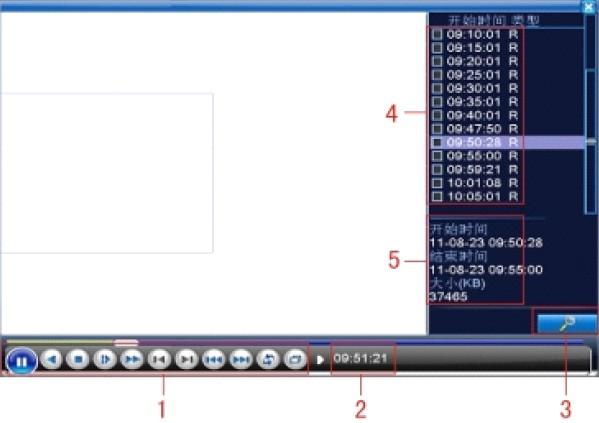

10 Najważniejsze funkcje: RECORD Odtwarzanie nagrań Kontrola odtwarzania Aktualny czas nagrania Przycisk przeszukiwania nagrań Lista nagrań Informacje o pliku ALARM Menu pozwala na zarządzanie funkcjami alarmowymi. Posiada tryby pracy: Configuration wyjścia alarmowe aktywowane zgodnie z wcześniej zadanym trybem pracy Manual wyjścia alarmowe aktywowane ręcznie 10

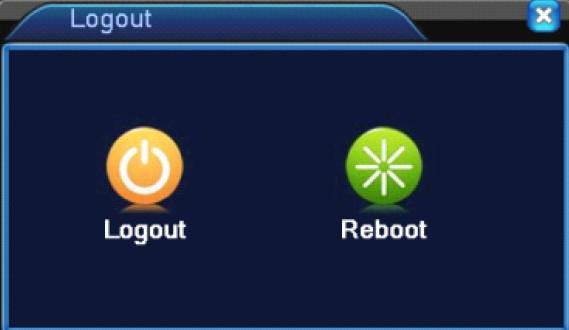

11 Stop wyjścia alarmowe wyłączone SYSTEM Konfiguracja parametrów nagrywania, ustawienia sieciowe, ptz LOGOWANIE, WYLOGOWANIE Menu pozwala na zmianę użytkownika (logout), restart (reebot) 11

12 Deklaracja zgodności UE Ten produkt oraz jeśli ma to zastosowanie - dostarczane z nim akcesoria są oznaczone znakiem CE. Spełnia normy określone w dyrektywie elektromagnetycznej 2004/108/WE 2012/19/EU Produktu oznaczonego tym znakiem nie wolno usuwać z nie posortowanymi odpadami komunalnymi. W celu prawidłowego recyklingu należy zwrócić lokalnemu sprzedawcy lub oddać w wyznaczonym punkcie zbiórki. 2006/66/WE Ten produkt zawiera baterię, której nie wolno usuwać z nie posortowanymi odpadami komunalnymi. W celu prawidłowego recyklingu należy zwrócić lokalnemu sprzedawcy lub oddać w wyznaczonym punkcie zbiórki. IMPORTER: DIPOL Gołaszewski, Gwizdała, Waśniowski Spółka Jawna Kraków, ul. Ciepłownicza 40 12
