1 LABORATORIUM INTELIGENTNYCH SYSTEMÓW ELEKTRYCZNYCH Ćwiczenie 10 Wykorzystanie funkcji ściemniacza w systemie TEBIS

2 1. Cel ćwiczenia. Celem ćwiczenia jest nauczenie przyszłego użytkownika systemu Tebis operacji związanych z instalacją i eksploatacją sytemu oraz poznanie jego podstawowych funkcji sterowania ściemniaczem. 2. Wykonanie ćwiczenia. W ćwiczeniu należy wykorzystać wejście binarne TS304 z przyciskami oraz moduł ściemniacza TS 210A tak, aby uzyskać 3 sceny świetlne. Oświetlenie powinno pracować następująco: - przycisk 1 włącza i wyłącza oświetlenie, poprzez dłuższe przytrzymanie reguluje poziom natężenia oświetlenia, - przycisk 2 przyciśnięcie powoduje włączenie 1 sceny świetlnej z maksymalnym natężeniem oświetlenia, - przycisk 3 przyciśnięcie powoduje włączenie 2 sceny świetlnej ze średnim natężeniem oświetlenia, - przycisk 4 przyciśnięcie powoduje włączenie 3 sceny świetlnej z minimalnym natężeniem oświetlenia. Rys. 1. Wejście binarne TS304 wraz z przyciskami. Rys. 2. Moduł ściemniacza TS210A.

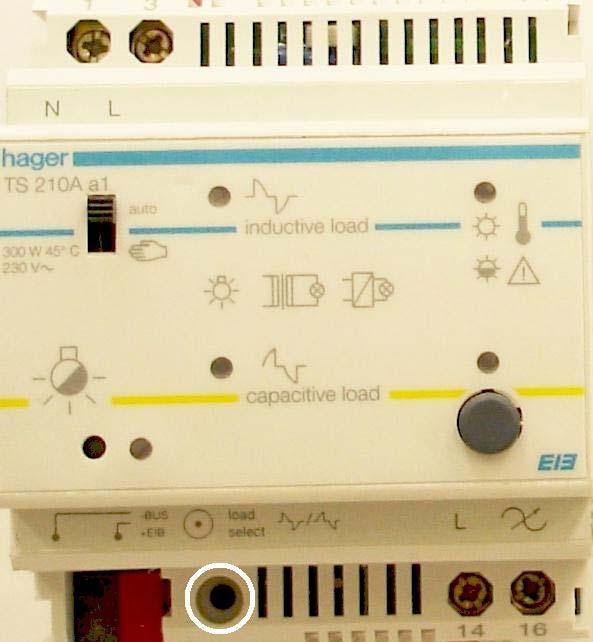

3 UWAGA! Należy pamiętać, aby podczas programowania wybrać zbocze sygnału w ściemniaczu. W tym celu: przełączamy moduł w tryb manual, naciskamy przycisk (obrysowany kolorem białym na rysunku poniżej) do momentu, aż dioda miga na wybranym przez nas zboczu, a następnie naciskamy go na czas > 2s w celu zatwierdzenia wyboru. Przełączamy moduł w tryb auto. Programowanie scen świetlnych. (wykonuje się po punkcie 4.3) W celu zaprogramowania scen świetlnych należy: a) nacisnąć przycisk reprezentujący scenę świetlną, b) przyciskiem włączającym/wyłączającym (przycisk 1) ustawić odpowiednie natężenie oświetlenia poprzez dłuższe przytrzymanie go, c) nacisnąć przycisk (obrysowany kolorem białym na rysunku poniżej): i przytrzymać go powyżej 2s, W celu zaprogramowania lub przeprogramowania scen świetlnych powtórzyć kroki a) c).

4 3. Wiadomości ogólne Rys. 4. Urządzenie kojarzące TS100 [14]. Wskaźnik ostrzegawczy - błyska przy niejednoznacznej wprowadzonej informacji przy braku transmisji na sieci lub przy błędnym napięciu na sieci, Wskaźnik komunikacji - błyska podczas transmisji danych z lub do TS100, Przycisk resetujący lub kasujący - do kasowania przyporządkowań i funkcji, Przycisk potwierdzający OK - do potwierdzenia wprowadzeń, Matryca funkcji - pokazuje aktualnie przyporządkowaną funkcję do wejścia, Przycisk wyboru funkcji - do przyporządkowania funkcji do wejścia, Przełącznik trybu systemu - auto praca systemu załadowanie przyporządkowań wyświetlanie przyporządkowań funkcji, numerowanie wejść, Zmiana zbocza sygnału - do zmiany zbocza sygnału wejściowego, - / + Przyciski wyboru wejścia - do wyboru numeru wejścia, Wyświetlacz - 3 miejscowy wyświetlacz do wskazywania numerów wejść. Do każdego przyporządkowania między wejściem a wyjściami muszą być wybrane funkcje sterujące. Dokonujemy tego za pomocą matrycy funkcji urządzenia kojarzącego. Rys. 5. Matryca funkcji [14].

5 4. Przyporządkowanie funkcji wejść do wyjść. Po oprzewodowaniu potrzebnych urządzeń tebis TS siecią systemową i podaniu napięcia zasilającego można przystąpić do przyporządkowania funkcji do wejść i wyjść. Wymagane działania dzielą się na 3 kroki: A B C numeracja wejść Wybór skojarzeń Załadowanie programu Prog. Auto 4.1. Numeracja wejść tryb pracy Ten krok musi być wykonany na początku programowania. Służy do jednoznacznego oznaczenia używanych w instalacjach wejść. a) przełącznik trybu pracy ustawić w pozycji , b) nacisnąć po kolei wszystkie podłączone przyciski i łączniki (po każdym przyciśnięciu należy poczekać na dźwięk przed naciśnięciem kolejnego przycisku) Numery będą przydzielane w rosnącej kolejności od nr 1. Urządzenie kojarzące TS100 potwierdza nadanie oznaczenia wejścia sygnałem dźwiękowym. Rys. 6. Numeracja wejść [14] 4.2. Wstawienie skojarzeń - tryb Prog. oraz wybieranie scen świetlnych. W tym kroku wybierane są skojarzenia i funkcje do każdego wejścia i przyporządkowanego mu wyjścia. a) przełącznik rodzaju pracy TS100 ustawić w pozycji "Prog.", b) wybrać przyciskami + i - wskazanie numeru wejścia, c) nacisnąć przycisk urządzenia wyjściowego TS210A (obrysowany kolorem białym na rysunku poniżej),

6 (zaraz po wybraniu wyjść urządzenie kojarzące rozpoznaje obszar zastosowań odpowiednich urządzeń wyjściowych i pokazuje to poprzez zaświecenie odpowiedniej diody LED na matrycy funkcji), d) wybrać rodzaj rozkazu przyciskami urządzenia kojarzącego (za pomocą diod LED matrycy funkcji możemy kontrolować wybór, w miejscu przecięcia można odczytać funkcję opisaną symbolem), w tym przypadku: e) zapamiętać przyporządkowanie i odpowiadające im funkcje przyciskając OK. Po zapamiętaniu na wskaźniku pojawia się numer kolejnego wejścia. Wybieranie scen świetlnych (programowanie modułu TS210A) W celu przypisania scen świetlnych przyciskom wejść należy wykonać następujące czynności: a) przełącznik rodzaju pracy TS100 ustawić w pozycji "Prog.", b) wybrać przyciskami + i - wskazanie numeru wejścia, c) nacisnąć przycisk urządzenia wyjściowego TS210A (obrysowany kolorem białym na rysunku poniżej), d) przytrzymać przycisk (obrysowany kolorem białym na rysunku poniżej) na panelu matrycy funkcji dłużej niż 2s, e) przyciskami + i - wybrać wskazanie (scena świetlna) i zatwierdzić OK, f) wybrać numer sceny świetlnej (1-3) przyciskami + i -,

7 g) zatwierdzić wybór przyciskiem OK. W celu przyporządkowania jednemu wejściu kilku różnych rozkazów należy wykorzystać funkcję wielokrotnego łączenia: Funkcja wielokrotnego łączenia: - funkcja ta umożliwia przypisanie jednemu wejściu do 6 różnych rozkazów, - w celu przyporządkowania wejściu różnych rozkazów potwierdzamy skojarzenie przyciskając OK na czas > 2s. (po tej operacji nie zmienia się numer wejścia i możemy wybierać nowe przyporządkowania) Aby wybrać skojarzenia dla wszystkich wejść należy powtórzyć kroki od b) do e) 4.3. Ładowanie skojarzeń tryb Auto. Przed przełączeniem urządzenie w tryb auto, należy wykorzystać możliwość sprawdzenia wskazania skojarzeń (załącznik nr 1), ma to na celu wyeliminowanie błędnych skojarzeń między wejściami i wyjściami. Po utworzeniu i sprawdzeniu skojarzeń (załącznik nr 1) następuje załadowanie ich do urządzeń wejściowych i wyjściowych. W tym celu należy przełącznik rodzaju pracy urządzenia TS100 przełączyć w pozycję Auto. Rys. 7. Ładowanie skojarzeń [14]. Zaraz po przesunięciu przełącznika zaczyna się ładowanie programu co jest wskazywane migającym wskaźnikiem. Po zgaśnięciu wskaźnika urządzenie jest gotowe do pracy. Zagadnienia do samodzielnego opracowania. 1. Topologia systemu Tebis. 2. Parametry wybranych urządzeń w systemie Tebis. 3. Podobieństwa i różnice między systemami EIB i Tebis. 4. Etapy uruchamiania instalacji w systemie Tebis. 5. Sprawdzanie poprawności wykonania instalacji Tebis. Literatura 1. Materiały firmowe 2. Petykiewicz P. Nowoczesna instalacja elektryczna w inteligentnym budynku. COSiW SEP, Warszawa Załącznik 1.

8 Załącznik 1.
