Modelowy budynek użyteczności publicznej na przykładzie siedziby WFOŚiGW w Gdańsku. Warszawa, 19 kwietnia 2017 r.

Transkrypt

1 Modelowy budynek użyteczności publicznej na przykładzie siedziby WFOŚiGW w Gdańsku Warszawa, 19 kwietnia 2017 r.

2 Efektywność energetyczna w budynkach dla Województwa Pomorskiego Stan obecny zgodnie z RPS w zakresie energetyki i środowiska: Wysoka energochłonność budynków. Wskaźnik zapotrzebowania na energię dla ogrzewania wynosi ok. 227 Wg WT2014 *) od r. : budynki nowe jednorodzinne - max 95 budynki użyteczności publicznej innej niż opieka zdrowotna maks. 60 Wysoki udział węgla w wytwarzaniu ciepła. Bilans zużycia paliw: węgiel ok. 64%, gaz i olej opałowy ok. 21%, energia odnawialna ok. 10%, inne ok. 5%. Regionalny Program Strategiczny w zakresie energetyki i środowiska *) Rozporządzenie Ministra Infrastruktury z dnia 2 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie stan prawny na 1 stycznia 2014r.

3 Mankamenty dotychczasowej siedziby

4 Mankamenty dotychczasowej siedziby budynek wybudowany w latach 80-tych XX wieku brak izolacji termicznej, położony w strefie ochrony zabytków utrudnione możliwości termomodernizacji, położony w strefie ograniczonego ruchu trudności w dotarciu beneficjentów, trudności w obsłudze osób niepełnosprawnych, położony w obszarze organizacji Jarmarku św. Dominika - paraliż przez 5 tygodni, położony w gęstej zabudowie zacieniona połowa budynku, praca przy sztucznym świetle.

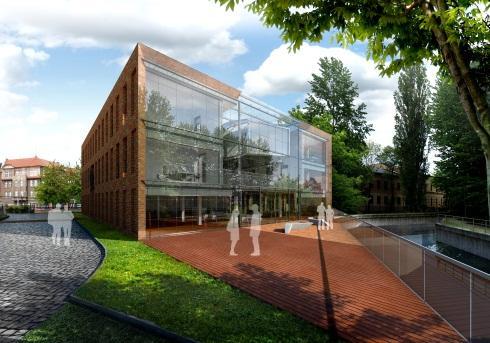

5 Koncepcja modelowego budynku użyteczności publicznej Projekt siedziby WFOŚiGW w Gdańsku energooszczędny budynek użyteczności publicznej Siedziba WFOŚiGW w Gdańsku w trakcie budowy

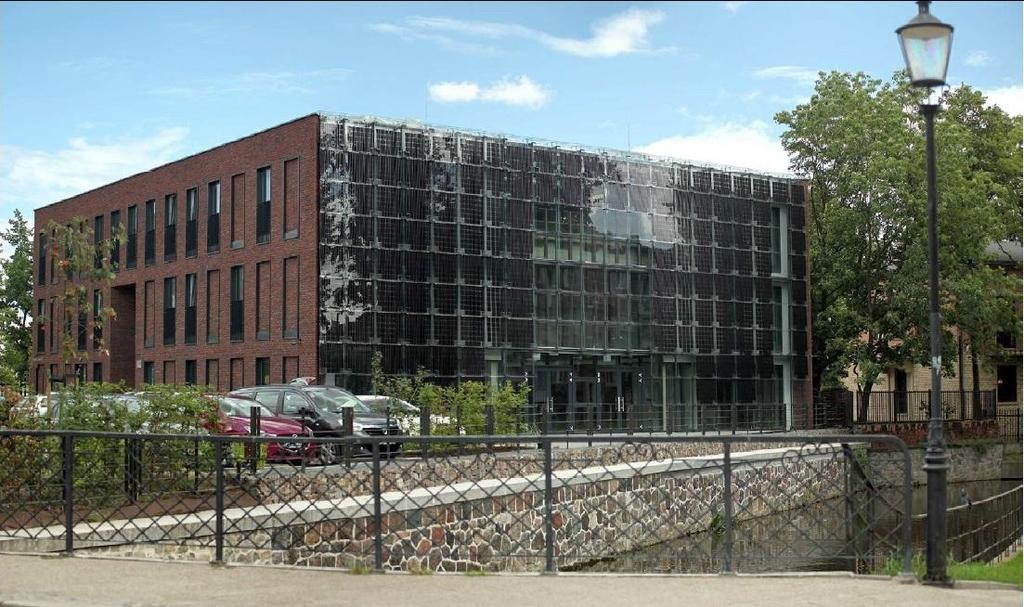

6 Modelowy budynek użyteczności publicznej dane techniczne Podstawowe dane: Klasa efektywności energetycznej budynku: A Wg analizy sporządzonej zgodnie z procedurą ubiegania się o środki z programu LEMUR Wskaźnik zapotrzebowania na energię końcową: EP = 28 kwh/m 2 rok 87 % mniej niż budynek referencyjny, (WT od 2019 EP max = 120 kwh/m 2 rok) Siedziba WFOŚiGW w Gdańsku kształt obecny

7 Zastosowane rozwiązania techniczne - energia odnawialna Na powierzchni dachu i świetlika nad holem głównym oraz na elewacji południowej budynku zainstalowano panele fotowoltaiczne, które wytwarzają energię elektryczną na potrzeby własne budynku. Łączna moc zainstalowana to 40 kw.

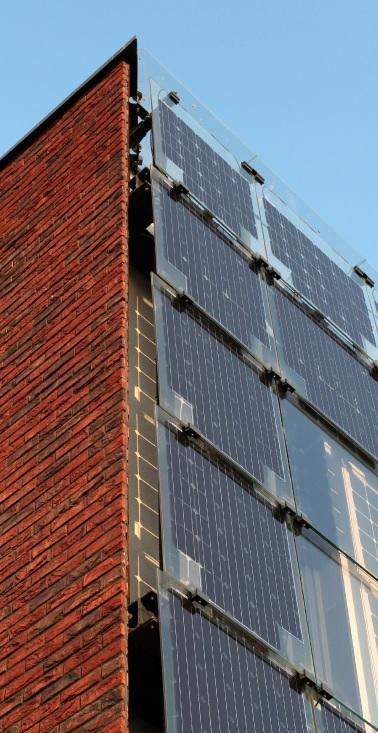

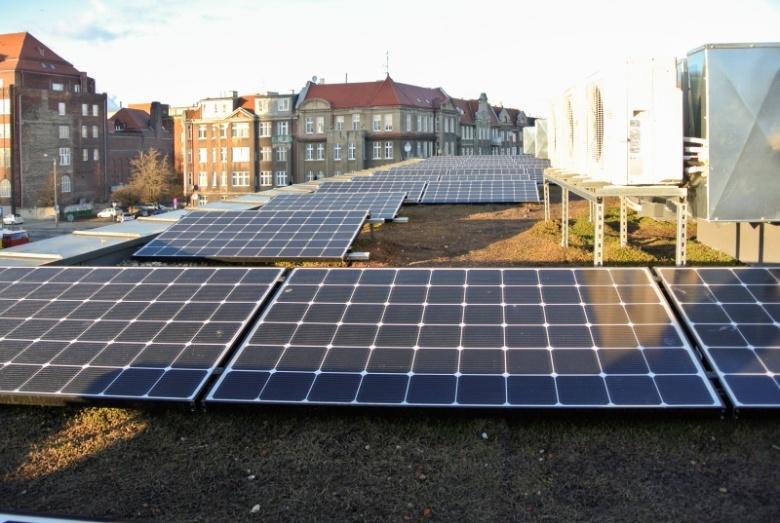

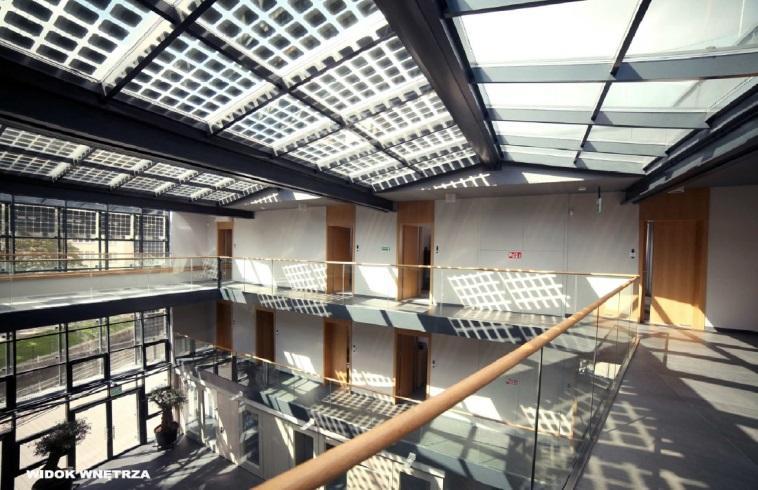

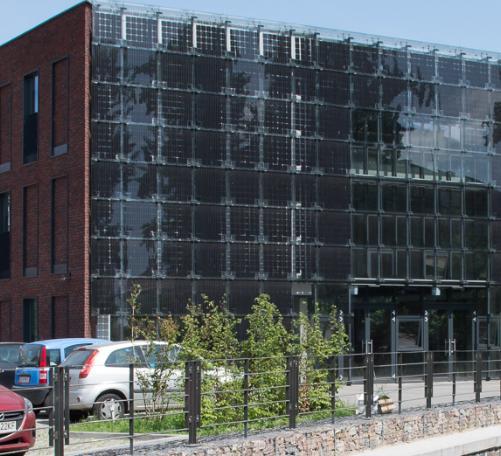

8 Zastosowane rozwiązania techniczne energia odnawialna cd Panele fotowoltaiczne na dachu obiektu wraz z elementami koncepcji zielonych dachów Elewacja południowa budynku Instalacja fotowoltaiczna widoczna z wnętrza budynku Produkcja energii z instalacji fotowoltaicznej: 10% ponad zapotrzebowanie budynku

9 Zastosowane rozwiązania techniczne ograniczenie strat ciepła Powierzchnia okien dostosowana do wymogów oświetlenia dziennego dla miejsc pracy Kształt budynku oraz poszczególne elewacje zostały zaprojektowane w sposób uwzględniający zasady racjonalizacji zużycia energii przy jednoczesnym wkomponowaniu się w istniejącą architekturę miejską zgodnie z wymaganiami Wojewódzkiego Konserwatora Zabytków. Zwarta bryła zapewnia niewielkie straty przenikania ciepła. Elewacja południowa jest cała oszklona, dzięki czemu zapewnia maksymalne wykorzystanie energii słonecznej. Dzięki oknom o U W =0,76 W/m 2 K zainstalowanym w linii izolacji termicznej a nie względem ściany, nastąpiło całkowite wyeliminowanie mostków cieplnych. To spowodowało że przenikanie ciepła przez przegrody zewnętrzne zostało znacznie zmniejszone.

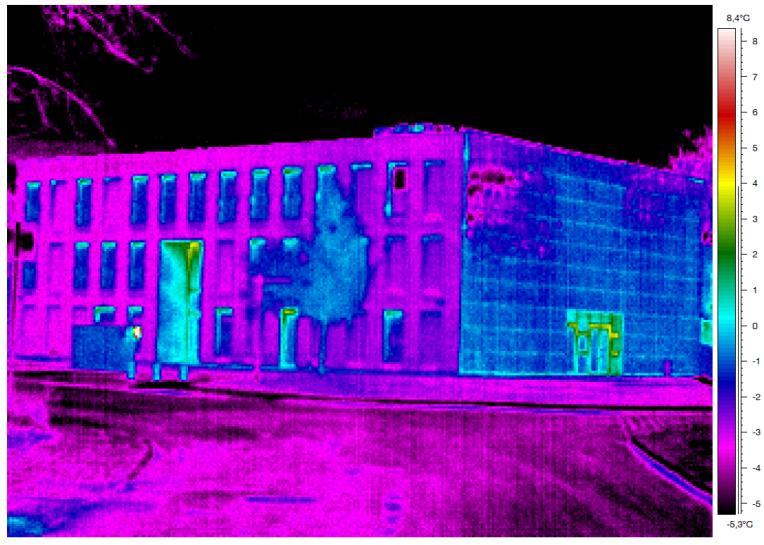

10 Zastosowane rozwiązania techniczne izolacja termiczna Zastosowane rozwiązania: Zwarta bryła (mniejszy ubytek ciepła), Oszklona elewacja południowa (maksymalne wykorzystanie promieni słonecznych), Okna wbudowane w izolację termiczną (niwelacja mostków cieplnych), Ogrzewanie z sieci ciepłowniczej z elektrociepłowni pracującej w oparciu o wysokosprawną kogenerację. Widok z badań budynku kamerą termowizyjną

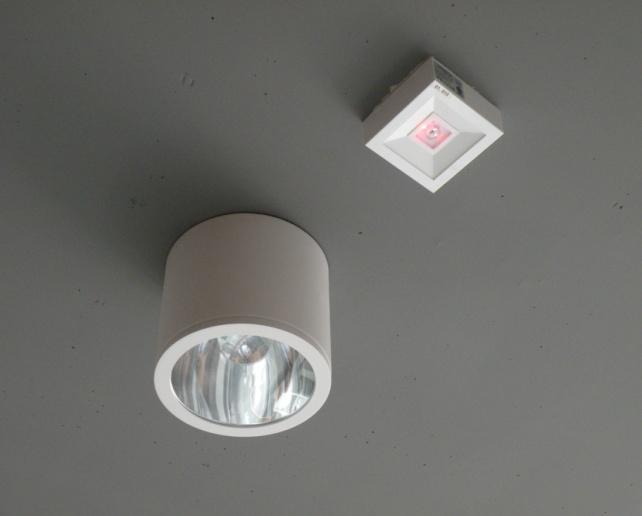

11 Zastosowane rozwiązania techniczne oświetlenie i wentylacja Zastosowane rozwiązania: Wentylacja mechaniczno-wywiewna z odzyskiem ciepła Możliwość ustalania wartości temperatury w pokojach Energooszczędne oświetlenie LED Inteligentny system zarządzania budynkiem BMS Inteligentne liczniki pomiarowe Możliwość regulacji natężenia oświetlenia w salach konferencyjnych i edukacyjnych Oświetlenie LED

12 Zastosowane rozwiązania techniczne budynek inteligentny system BMS System BMS sterujący instalacją oświetlenia, wentylacji, ogrzewania oraz chłodzenia, umożliwia zagwarantowanie wyższego komfortu użytkowania budynku przy jednoczesnym zmniejszeniu zapotrzebowania na energię. Dodatkowo testowanie prototypowego kogeneratora gazowego w węźle cieplnym. Wizualizacja węzła cieplnego w systemie BMS

13 Zastosowane rozwiązania techniczne inne udogodnienia Zastosowane rozwiązania: przystosowanie dla osób niepełnosprawnych szatnia i prysznic dla rowerzystów przestronne wnętrze i oszklony dach (wykorzystanie promieniowania słonecznego) lokalizacja blisko węzłów komunikacji zbiorowej (500 m do dworca kolejowego Gdańsk Główny) Wnętrze budynku, widok na windy

14 Zastosowane rozwiązania techniczne inne udogodnienia Zastosowane rozwiązania: zbiornik na deszczówkę do pielęgnacji zieleni wokół budynku, wkrótce pojawią się budki lęgowe dla ptaków, hotele dla owadów, punkt ładowania pojazdów elektrycznych do wykorzystania w weekendy, gdy budynek nie pracuje, Wnętrze budynku, widok na elewacje południową

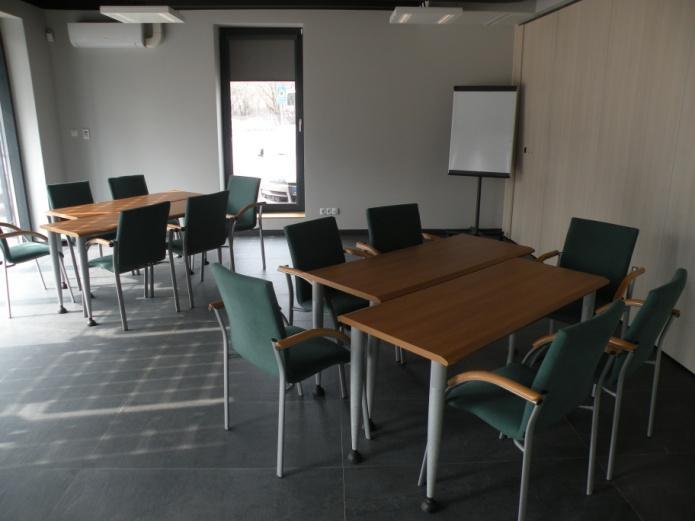

15 Szkolenia i działania informacyjne Edukacja poprzez doświadczenie Na parterze znajdują się pomieszczenia edukacyjne oraz sale konferencyjne, w których realizowane będą działania informacyjno-edukacyjne oraz promocyjne dotyczące między innymi dofinansowania projektów w obszarze energetyki, poprawy efektywności energetycznej oraz wykorzystania odnawialnych źródeł energii w ramach programu Doradztwa Energetycznego. Pracownicy doradzając zastosowanie konkretnych rozwiązań energooszczędnych mają możliwość przedstawienia ich w sposób praktyczny, wskazując zastosowane technologie oraz pracujące w budynku urządzenia i instalacje. Sala edukacyjna

16 Czas realizacji i koszty prace koncepcyjne i projektowe trwały 2 lata realizacja 10 miesięcy, powierzchnia użytkowa blisko 1400 m2, 65 stanowisk pracy, koszt inwestycji : 6,8 mln zł

17 Nagrody i wyróżnienia

18 tak było kiedyś

19 a tak jest dziś
