(12) OPIS OCHRONNY WZORU PRZEMYSŁOWEGO

Transkrypt

1 RZECZPOSPOLITA POLSKA (12) OPIS OCHRONNY WZORU PRZEMYSŁOWEGO (19) PL (11) Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) Klasyfikacja: (54) Zabawka w postaci gry zręcznościowej (45) O udzieleniu prawa z rejestracji ogłoszono: WUP 04/2010 (73) Uprawniony z rejestracji wzoru przemysłowego: HAPPY TOYS P.P.H. Jerzy Zgajewski, Częstochowa, (PL) (72) Twórca(y) wzoru przemysłowego: Zgajewski Jerzy, Częstochowa, (PL) PL 15183

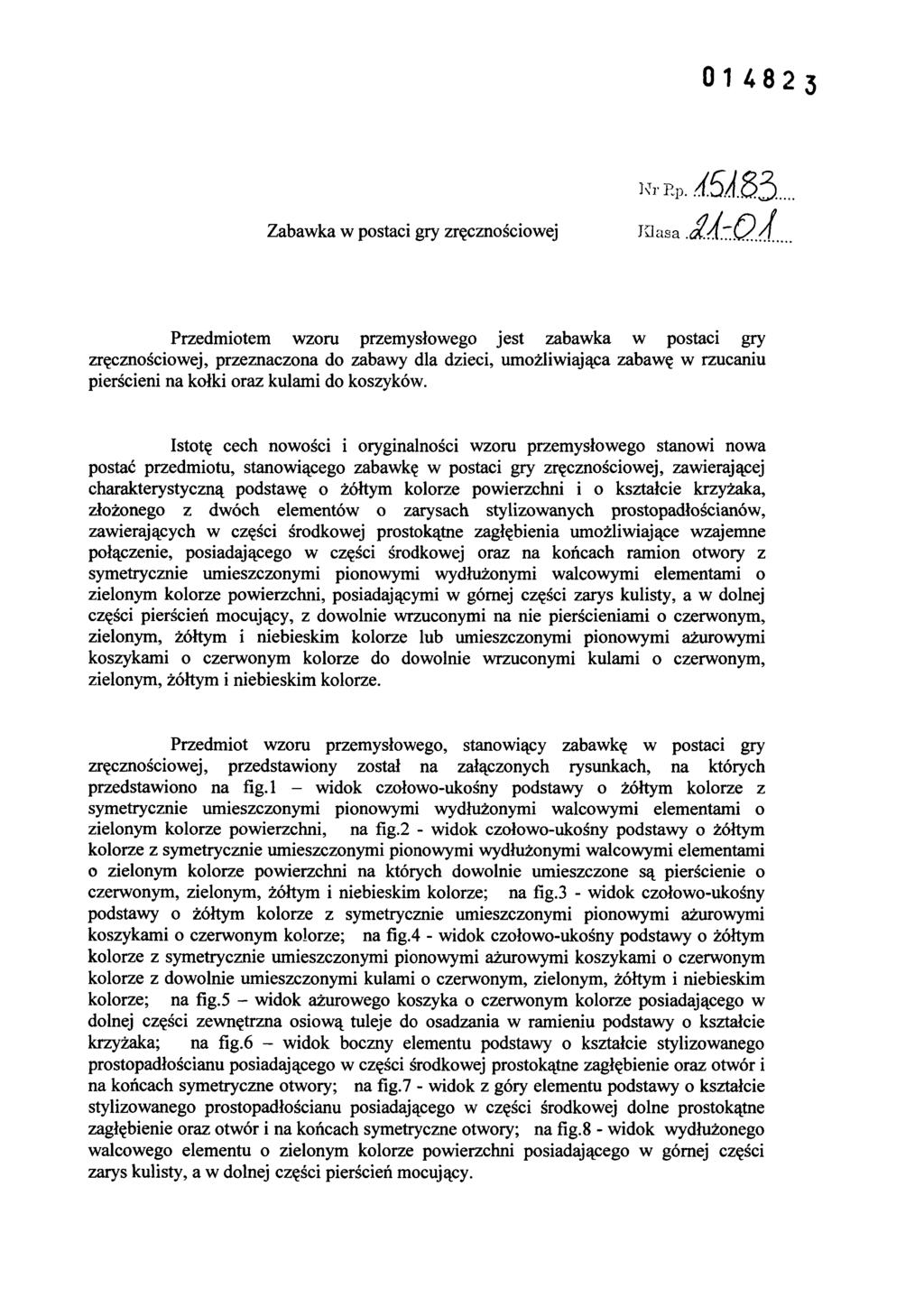

2 Zabawka w postaci gry zręcznościowej Przedmiotem wzoru przemysłowego jest zabawka w postaci gry zręcznościowej, przeznaczona do zabawy dla dzieci, umożliwiająca zabawę w rzucaniu pierścieni na kołki oraz kulami do koszyków. Istotę cech nowości i oryginalności wzoru przemysłowego stanowi nowa postać przedmiotu, stanowiącego zabawkę w postaci gry zręcznościowej, zawierającej charakterystyczną podstawę o żółtym kolorze powierzchni i o kształcie krzyżaka, złożonego z dwóch elementów o zarysach stylizowanych prostopadłościanów, zawierających w części środkowej prostokątne zagłębienia umożliwiające wzajemne połączenie, posiadającego w części środkowej oraz na końcach ramion otwory z symetrycznie umieszczonymi pionowymi wydłużonymi walcowymi elementami o zielonym kolorze powierzchni, posiadającymi w górnej części zarys kulisty, a w dolnej części pierścień mocujący, z dowolnie wrzuconymi na nie pierścieniami o czerwonym, zielonym, żółtym i niebieskim kolorze lub umieszczonymi pionowymi ażurowymi koszykami o czerwonym kolorze do dowolnie wrzuconymi kulami o czerwonym, zielonym, żółtym i niebieskim kolorze. Przedmiot wzoru przemysłowego, stanowiący zabawkę w postaci gry zręcznościowej, przedstawiony został na załączonych rysunkach, na których przedstawiono na fig.1 - widok czołowo-ukośny podstawy o żółtym kolorze z symetrycznie umieszczonymi pionowymi wydłużonymi walcowymi elementami o zielonym kolorze powierzchni, na fig.2 - widok czołowo-ukośny podstawy o żółtym kolorze z symetrycznie umieszczonymi pionowymi wydłużonymi walcowymi elementami o zielonym kolorze powierzchni na których dowolnie umieszczone są pierścienie o czerwonym, zielonym, żółtym i niebieskim kolorze; na fig.3 - widok czołowo-ukośny podstawy o żółtym kolorze z symetrycznie umieszczonymi pionowymi ażurowymi koszykami o czerwonym kolorze; na fig.4 - widok czołowo-ukośny podstawy o żółtym kolorze z symetrycznie umieszczonymi pionowymi ażurowymi koszykami o czerwonym kolorze z dowolnie umieszczonymi kulami o czerwonym, zielonym, żółtym i niebieskim kolorze; na fig.5 - widok ażurowego koszyka o czerwonym kolorze posiadającego w dolnej części zewnętrzna osiową tuleje do osadzania w ramieniu podstawy o kształcie krzyżaka; na fig.6 - widok boczny elementu podstawy o kształcie stylizowanego prostopadłościanu posiadającego w części środkowej prostokątne zagłębienie oraz otwór i na końcach symetryczne otwory; na fig.7 - widok z góry elementu podstawy o kształcie stylizowanego prostopadłościanu posiadającego w części środkowej dolne prostokątne zagłębienie oraz otwór i na końcach symetryczne otwory; na fig. 8 - widok wydłużonego walcowego elementu o zielonym kolorze powierzchni posiadającego w górnej części zarys kulisty, a w dolnej części pierścień mocujący.

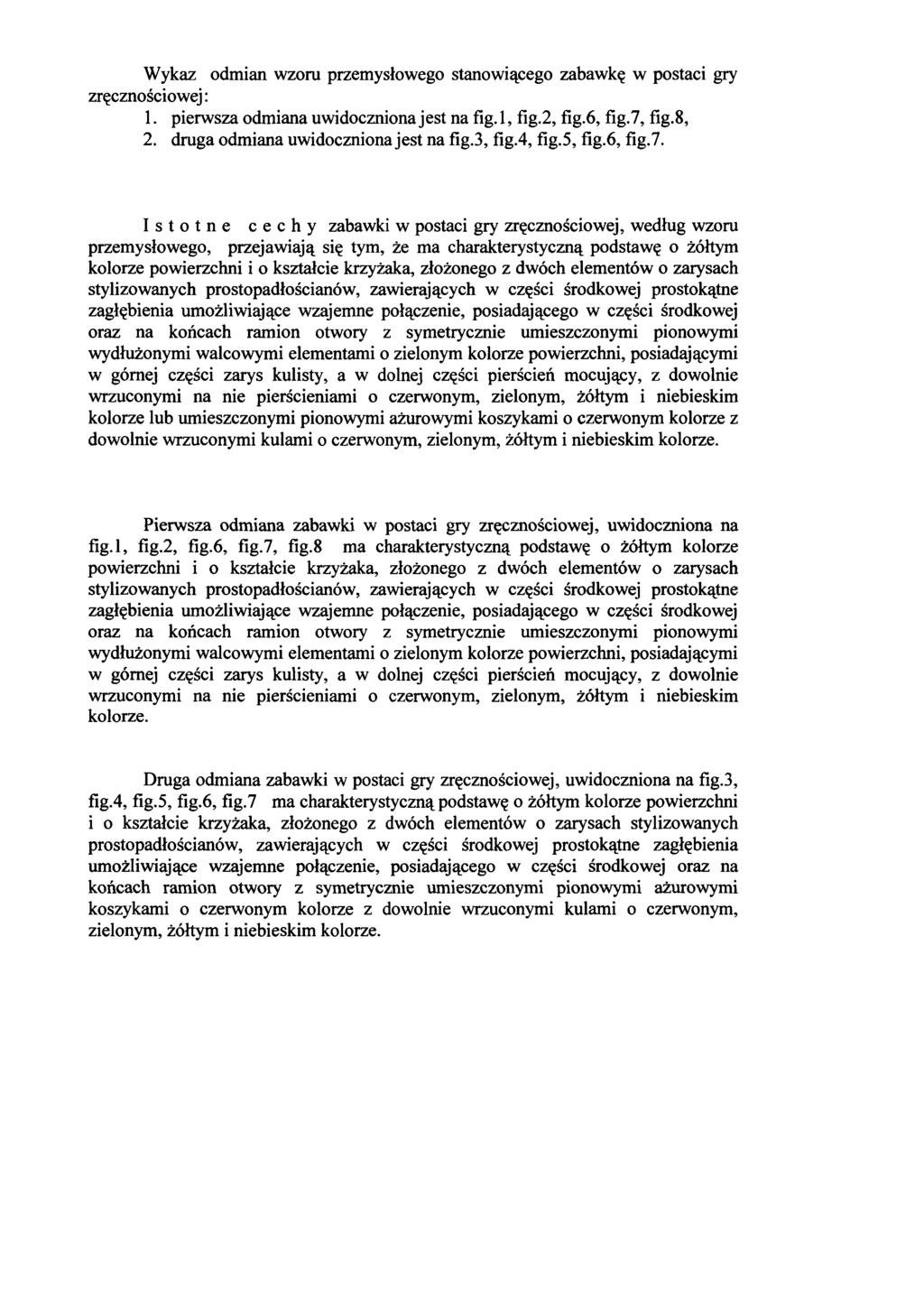

3 Wykaz odmian wzoru przemysłowego stanowiącego zabawkę w postaci gry zręcznościowej: 1. pierwsza odmiana uwidoczniona jest na fig.1, fig.2, fig.6, fig.7, fig.8, 2. druga odmiana uwidoczniona jest na fig.3, fig.4, fig.5, fig.6, fig.7. Istotne cechy zabawki w postaci gry zręcznościowej, według wzoru przemysłowego, przejawiają się tym, że ma charakterystyczną podstawę o żółtym kolorze powierzchni i o kształcie krzyżaka, złożonego z dwóch elementów o zarysach stylizowanych prostopadłościanów, zawierających w części środkowej prostokątne zagłębienia umożliwiające wzajemne połączenie, posiadającego w części środkowej oraz na końcach ramion otwory z symetrycznie umieszczonymi pionowymi wydłużonymi walcowymi elementami o zielonym kolorze powierzchni, posiadającymi w górnej części zarys kulisty, a w dolnej części pierścień mocujący, z dowolnie wrzuconymi na nie pierścieniami o czerwonym, zielonym, żółtym i niebieskim kolorze lub umieszczonymi pionowymi ażurowymi koszykami o czerwonym kolorze z dowolnie wrzuconymi kulami o czerwonym, zielonym, żółtym i niebieskim kolorze. Pierwsza odmiana zabawki w postaci gry zręcznościowej, uwidoczniona na fig.1, fig.2, fig.6, fig.7, fig.8 ma charakterystyczną podstawę o żółtym kolorze powierzchni i o kształcie krzyżaka, złożonego z dwóch elementów o zarysach stylizowanych prostopadłościanów, zawierających w części środkowej prostokątne zagłębienia umożliwiające wzajemne połączenie, posiadającego w części środkowej oraz na końcach ramion otwory z symetrycznie umieszczonymi pionowymi wydłużonymi walcowymi elementami o zielonym kolorze powierzchni, posiadającymi w górnej części zarys kulisty, a w dolnej części pierścień mocujący, z dowolnie wrzuconymi na nie pierścieniami o czerwonym, zielonym, żółtym i niebieskim kolorze. Druga odmiana zabawki w postaci gry zręcznościowej, uwidoczniona na fig.3, fig.4, fig.5, fig.6, fig.7 ma charakterystyczną podstawę o żółtym kolorze powierzchni i o kształcie krzyżaka, złożonego z dwóch elementów o zarysach stylizowanych prostopadłościanów, zawierających w części środkowej prostokątne zagłębienia umożliwiające wzajemne połączenie, posiadającego w części środkowej oraz na końcach ramion otwory z symetrycznie umieszczonymi pionowymi ażurowymi koszykami o czerwonym kolorze z dowolnie wrzuconymi kulami o czerwonym, zielonym, żółtym i niebieskim kolorze.
