INSTRUKCJA MONTAŻU I OBSŁUGI VISSO (PL )

Transkrypt

1 INSTRUKCJA MONTAŻU I OBSŁUGI VISSO (PL )

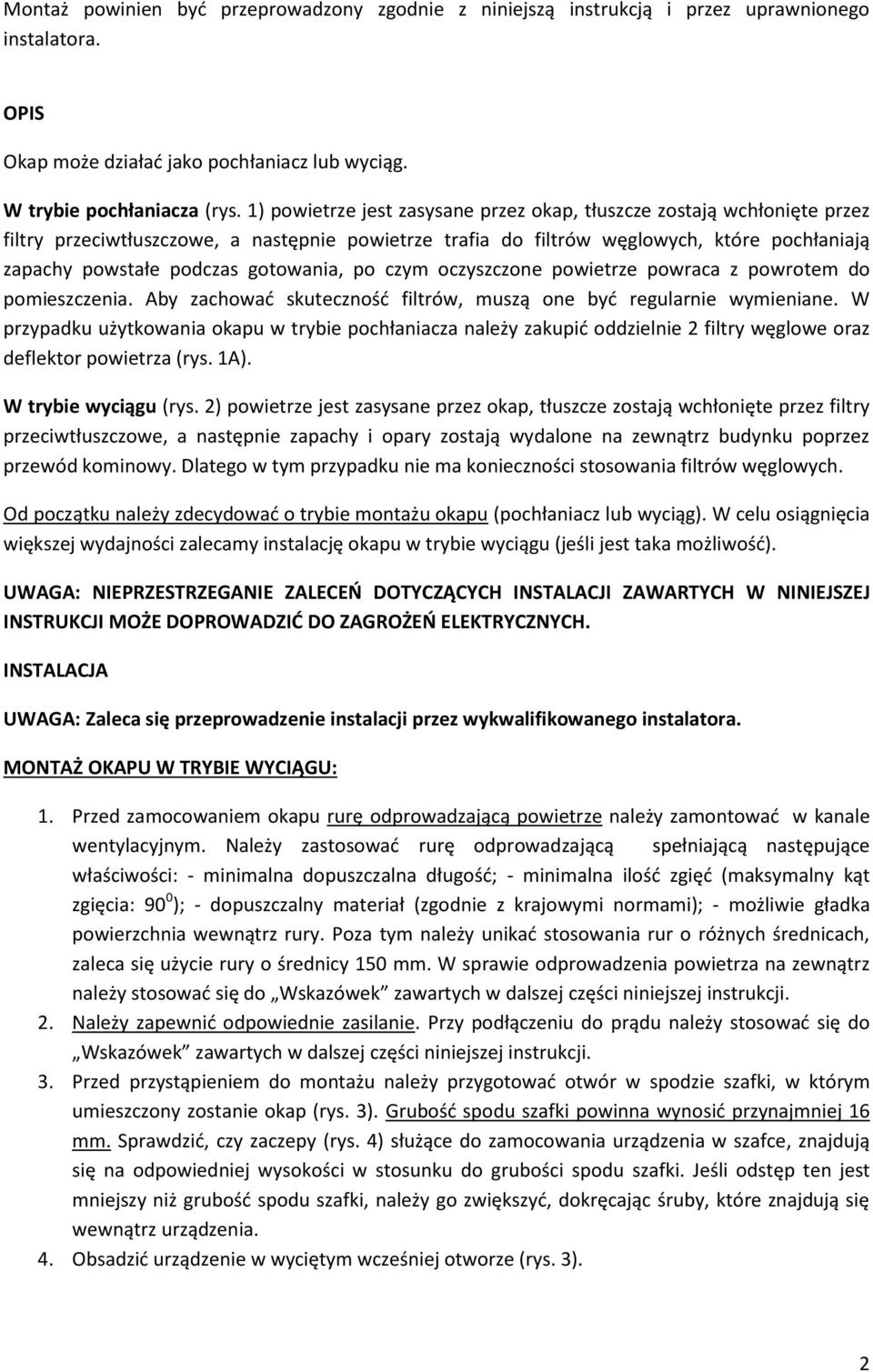

2 Montaż powinien być przeprowadzony zgodnie z niniejszą instrukcją i przez uprawnionego instalatora. OPIS Okap może działać jako pochłaniacz lub wyciąg. W trybie pochłaniacza (rys. 1) powietrze jest zasysane przez okap, tłuszcze zostają wchłonięte przez filtry przeciwtłuszczowe, a następnie powietrze trafia do filtrów węglowych, które pochłaniają zapachy powstałe podczas gotowania, po czym oczyszczone powietrze powraca z powrotem do pomieszczenia. Aby zachować skuteczność filtrów, muszą one być regularnie wymieniane. W przypadku użytkowania okapu w trybie pochłaniacza należy zakupić oddzielnie 2 filtry węglowe oraz deflektor powietrza (rys. 1A). W trybie wyciągu (rys. 2) powietrze jest zasysane przez okap, tłuszcze zostają wchłonięte przez filtry przeciwtłuszczowe, a następnie zapachy i opary zostają wydalone na zewnątrz budynku poprzez przewód kominowy. Dlatego w tym przypadku nie ma konieczności stosowania filtrów węglowych. Od początku należy zdecydować o trybie montażu okapu (pochłaniacz lub wyciąg). W celu osiągnięcia większej wydajności zalecamy instalację okapu w trybie wyciągu (jeśli jest taka możliwość). UWAGA: NIEPRZESTRZEGANIE ZALECEŃ DOTYCZĄCYCH INSTALACJI ZAWARTYCH W NINIEJSZEJ INSTRUKCJI MOŻE DOPROWADZIĆ DO ZAGROŻEŃ ELEKTRYCZNYCH. INSTALACJA UWAGA: Zaleca się przeprowadzenie instalacji przez wykwalifikowanego instalatora. MONTAŻ OKAPU W TRYBIE WYCIĄGU: 1. Przed zamocowaniem okapu rurę odprowadzającą powietrze należy zamontować w kanale wentylacyjnym. Należy zastosować rurę odprowadzającą spełniającą następujące właściwości: - minimalna dopuszczalna długość; - minimalna ilość zgięć (maksymalny kąt zgięcia: 90 0 ); - dopuszczalny materiał (zgodnie z krajowymi normami); - możliwie gładka powierzchnia wewnątrz rury. Poza tym należy unikać stosowania rur o różnych średnicach, zaleca się użycie rury o średnicy 150 mm. W sprawie odprowadzenia powietrza na zewnątrz należy stosować się do Wskazówek zawartych w dalszej części niniejszej instrukcji. 2. Należy zapewnić odpowiednie zasilanie. Przy podłączeniu do prądu należy stosować się do Wskazówek zawartych w dalszej części niniejszej instrukcji. 3. Przed przystąpieniem do montażu należy przygotować otwór w spodzie szafki, w którym umieszczony zostanie okap (rys. 3). Grubość spodu szafki powinna wynosić przynajmniej 16 mm. Sprawdzić, czy zaczepy (rys. 4) służące do zamocowania urządzenia w szafce, znajdują się na odpowiedniej wysokości w stosunku do grubości spodu szafki. Jeśli odstęp ten jest mniejszy niż grubość spodu szafki, należy go zwiększyć, dokręcając śruby, które znajdują się wewnątrz urządzenia. 4. Obsadzić urządzenie w wyciętym wcześniej otworze (rys. 3). 2

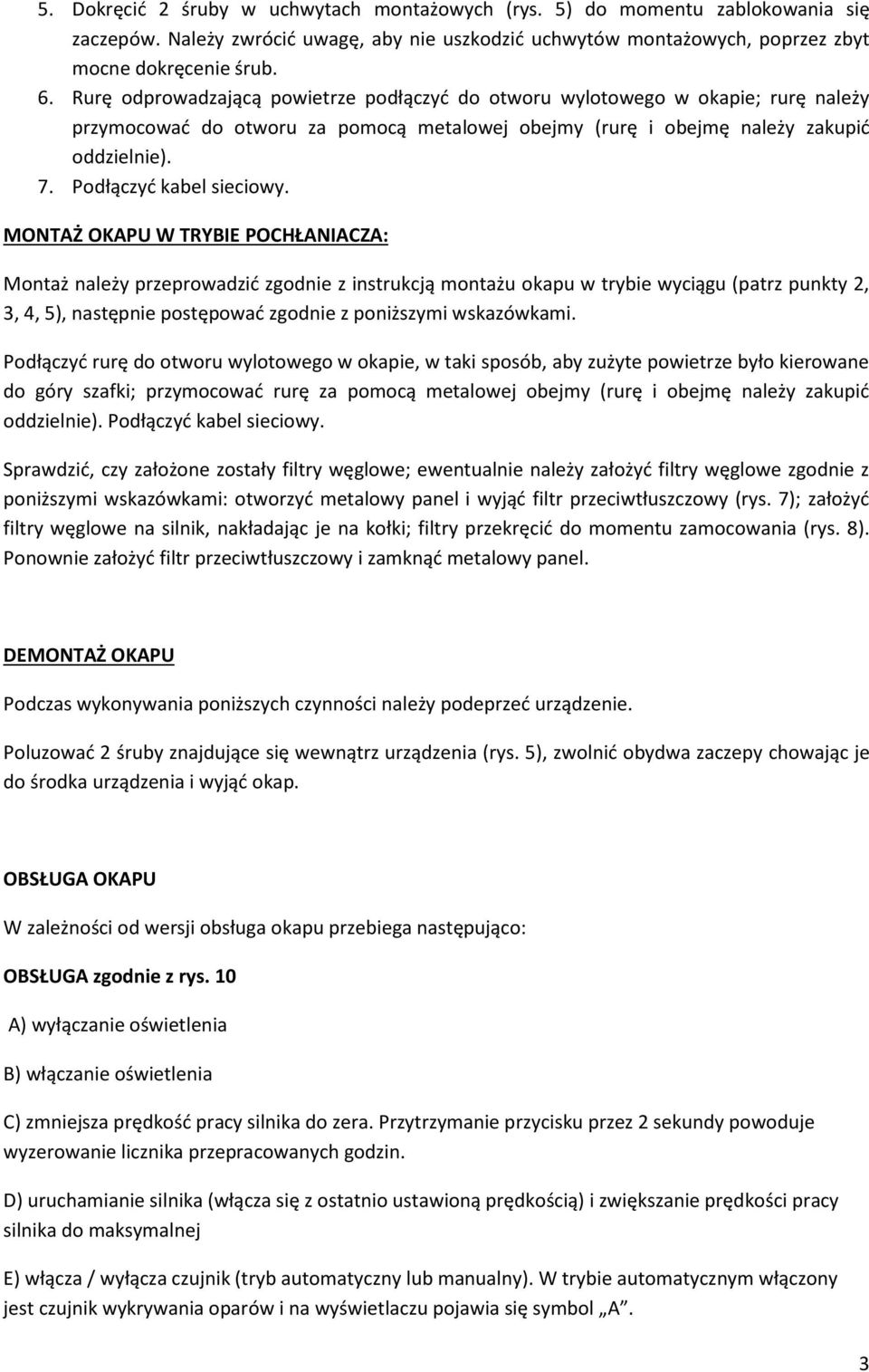

3 5. Dokręcić 2 śruby w uchwytach montażowych (rys. 5) do momentu zablokowania się zaczepów. Należy zwrócić uwagę, aby nie uszkodzić uchwytów montażowych, poprzez zbyt mocne dokręcenie śrub. 6. Rurę odprowadzającą powietrze podłączyć do otworu wylotowego w okapie; rurę należy przymocować do otworu za pomocą metalowej obejmy (rurę i obejmę należy zakupić oddzielnie). 7. Podłączyć kabel sieciowy. MONTAŻ OKAPU W TRYBIE POCHŁANIACZA: Montaż należy przeprowadzić zgodnie z instrukcją montażu okapu w trybie wyciągu (patrz punkty 2, 3, 4, 5), następnie postępować zgodnie z poniższymi wskazówkami. Podłączyć rurę do otworu wylotowego w okapie, w taki sposób, aby zużyte powietrze było kierowane do góry szafki; przymocować rurę za pomocą metalowej obejmy (rurę i obejmę należy zakupić oddzielnie). Podłączyć kabel sieciowy. Sprawdzić, czy założone zostały filtry węglowe; ewentualnie należy założyć filtry węglowe zgodnie z poniższymi wskazówkami: otworzyć metalowy panel i wyjąć filtr przeciwtłuszczowy (rys. 7); założyć filtry węglowe na silnik, nakładając je na kołki; filtry przekręcić do momentu zamocowania (rys. 8). Ponownie założyć filtr przeciwtłuszczowy i zamknąć metalowy panel. DEMONTAŻ OKAPU Podczas wykonywania poniższych czynności należy podeprzeć urządzenie. Poluzować 2 śruby znajdujące się wewnątrz urządzenia (rys. 5), zwolnić obydwa zaczepy chowając je do środka urządzenia i wyjąć okap. OBSŁUGA OKAPU W zależności od wersji obsługa okapu przebiega następująco: OBSŁUGA zgodnie z rys. 10 A) wyłączanie oświetlenia B) włączanie oświetlenia C) zmniejsza prędkość pracy silnika do zera. Przytrzymanie przycisku przez 2 sekundy powoduje wyzerowanie licznika przepracowanych godzin. D) uruchamianie silnika (włącza się z ostatnio ustawioną prędkością) i zwiększanie prędkości pracy silnika do maksymalnej E) włącza / wyłącza czujnik (tryb automatyczny lub manualny). W trybie automatycznym włączony jest czujnik wykrywania oparów i na wyświetlaczu pojawia się symbol A. 3

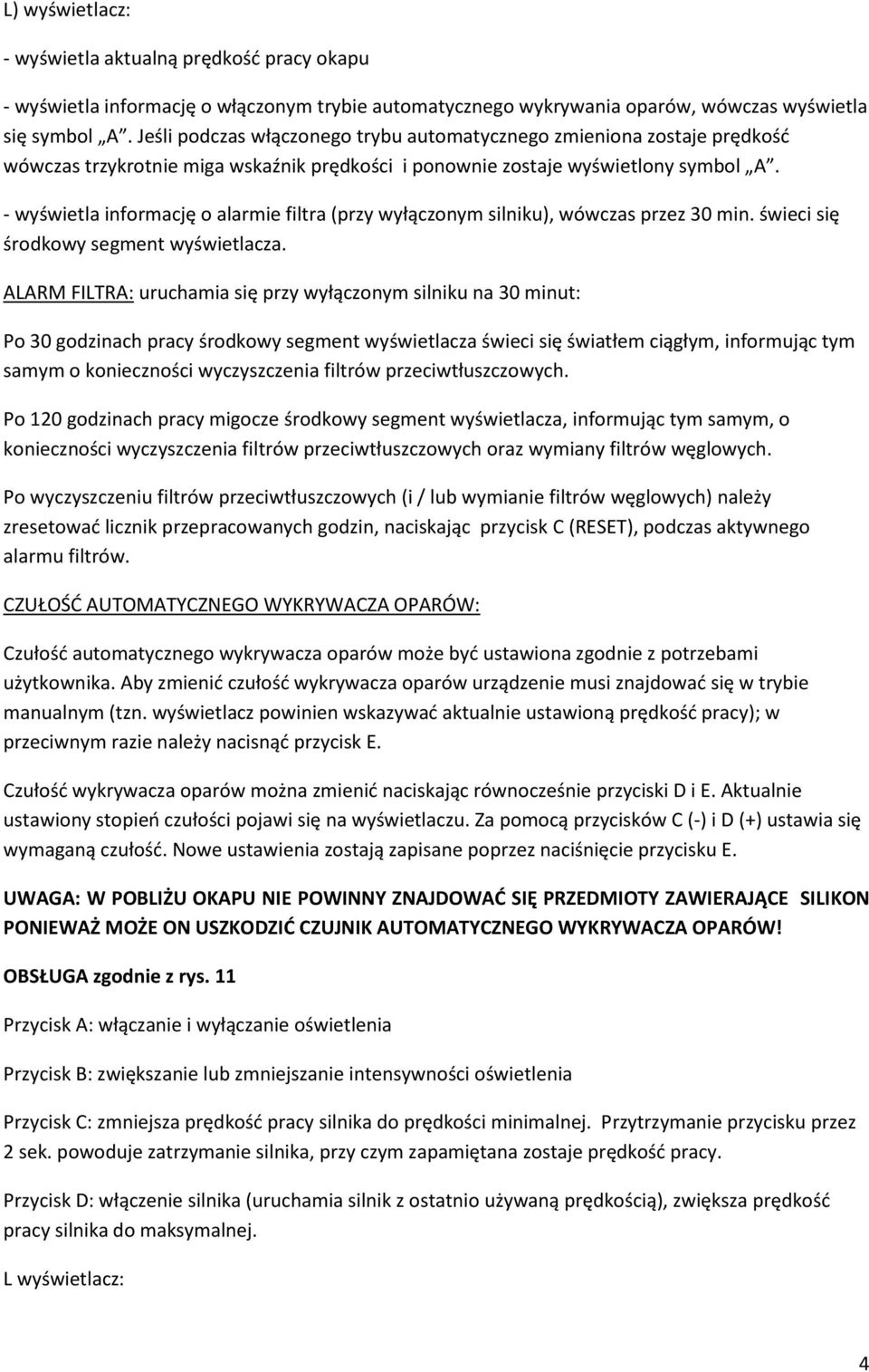

4 L) wyświetlacz: - wyświetla aktualną prędkość pracy okapu - wyświetla informację o włączonym trybie automatycznego wykrywania oparów, wówczas wyświetla się symbol A. Jeśli podczas włączonego trybu automatycznego zmieniona zostaje prędkość wówczas trzykrotnie miga wskaźnik prędkości i ponownie zostaje wyświetlony symbol A. - wyświetla informację o alarmie filtra (przy wyłączonym silniku), wówczas przez 30 min. świeci się środkowy segment wyświetlacza. ALARM FILTRA: uruchamia się przy wyłączonym silniku na 30 minut: Po 30 godzinach pracy środkowy segment wyświetlacza świeci się światłem ciągłym, informując tym samym o konieczności wyczyszczenia filtrów przeciwtłuszczowych. Po 120 godzinach pracy migocze środkowy segment wyświetlacza, informując tym samym, o konieczności wyczyszczenia filtrów przeciwtłuszczowych oraz wymiany filtrów węglowych. Po wyczyszczeniu filtrów przeciwtłuszczowych (i / lub wymianie filtrów węglowych) należy zresetować licznik przepracowanych godzin, naciskając przycisk C (RESET), podczas aktywnego alarmu filtrów. CZUŁOŚĆ AUTOMATYCZNEGO WYKRYWACZA OPARÓW: Czułość automatycznego wykrywacza oparów może być ustawiona zgodnie z potrzebami użytkownika. Aby zmienić czułość wykrywacza oparów urządzenie musi znajdować się w trybie manualnym (tzn. wyświetlacz powinien wskazywać aktualnie ustawioną prędkość pracy); w przeciwnym razie należy nacisnąć przycisk E. Czułość wykrywacza oparów można zmienić naciskając równocześnie przyciski D i E. Aktualnie ustawiony stopień czułości pojawi się na wyświetlaczu. Za pomocą przycisków C (-) i D (+) ustawia się wymaganą czułość. Nowe ustawienia zostają zapisane poprzez naciśnięcie przycisku E. UWAGA: W POBLIŻU OKAPU NIE POWINNY ZNAJDOWAĆ SIĘ PRZEDMIOTY ZAWIERAJĄCE SILIKON PONIEWAŻ MOŻE ON USZKODZIĆ CZUJNIK AUTOMATYCZNEGO WYKRYWACZA OPARÓW! OBSŁUGA zgodnie z rys. 11 Przycisk A: włączanie i wyłączanie oświetlenia Przycisk B: zwiększanie lub zmniejszanie intensywności oświetlenia Przycisk C: zmniejsza prędkość pracy silnika do prędkości minimalnej. Przytrzymanie przycisku przez 2 sek. powoduje zatrzymanie silnika, przy czym zapamiętana zostaje prędkość pracy. Przycisk D: włączenie silnika (uruchamia silnik z ostatnio używaną prędkością), zwiększa prędkość pracy silnika do maksymalnej. L wyświetlacz: 4

5 - wyświetla aktualną prędkość pracy okapu - wyświetla informację o alarmie filtra (przy wyłączonym silniku), wówczas przez 30 min. świeci się środkowy segment wyświetlacza. - informuje o włączonym minutniku (timer) poprzez migotanie cyfry. Przycisk E: włącza minutnik (timer) (przy wyłączonym silniku), tzn. okap wyłącza się automatycznie po 5 minutach. Poza tym naciśnięcie przycisku podczas włączonego alarmu filtra powoduje wyzerowanie licznika przepracowanych godzin (przy wyłączonym silniku). ALARM FILTRA: uruchamia się przy wyłączonym silniku na 30 minut: Po 30 godzinach pracy środkowy segment wyświetlacza świeci się światłem ciągłym, informując tym samym o konieczności wyczyszczenia filtrów przeciwtłuszczowych. Po 120 godzinach pracy migocze środkowy segment wyświetlacza, informując tym samym, o konieczności wyczyszczenia filtrów przeciwtłuszczowych oraz wymiany filtrów węglowych. Po wyczyszczeniu filtrów przeciwtłuszczowych (i / lub wymianie filtrów węglowych) należy zresetować licznik przepracowanych godzin, naciskając przycisk C (RESET), podczas aktywnego alarmu filtrów. Filtr przeciwtłuszczowy: filtry przeciwtluszczowe wymagają szczególnej pielęgnacji i regularnego czyszczenia, w momencie włączenia się alarmu filtra. Postępowanie w przypadku włączenia się alarmu filtra zostało opisane w rozdziale Obsługa okapu. Wyjmowanie filtra przeciwtłuszczowego: otworzyć metalowy panel; docisnąć klamrę w uchwycie do wewnątrz i przekręcić filtr do dołu (rys. 7). Filtr należy myć łagodnym detergentem. Filtr węglowy: w przypadku pracy w trybie pochłaniacza należy regularnie wymieniać filtry węglowe, w momencie włączenia się alarmu filtra. Postępowanie w przypadku włączenia się alarmu filtra zostało opisane w rozdziale Obsługa okapu. Wyjmowanie filtra węglowego: otworzyć metalowy panel; docisnąć klamrę w uchwycie do wewnątrz i przekręcić filtr do dołu (rys. 7).Wyjąć filtry węglowe (rys. 8). Wymiana żarówek halogenowych. Otworzyć pokrywę oświetlenia, naciskając w tym celu pokrywę w oznaczonym ( PUSH ) miejscu, zostawić pokrywę otwartą (rys. 12). Żarówki wymienić na nowe, tego samego typu. UWAGA: Nie dotykać żarówek halogenowych gołymi rękami. UWAGA przy występowaniu dużej ilości oparów może dochodzić do skraplania się pary w dolnej części okapu. Zjawisko to nie jest wadą urządzenia i nie zakłóca jego normalnej pracy. 5

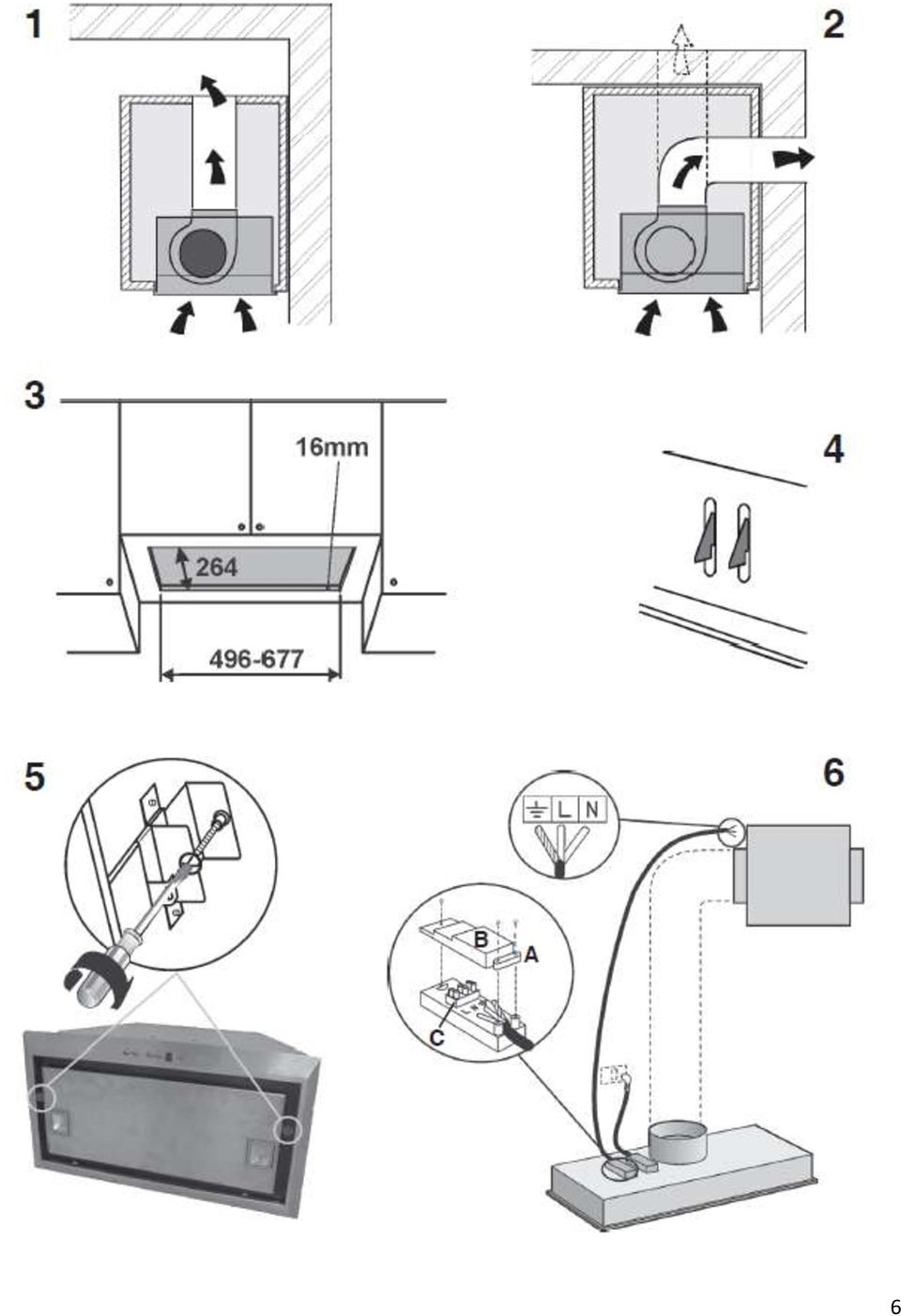

6 6

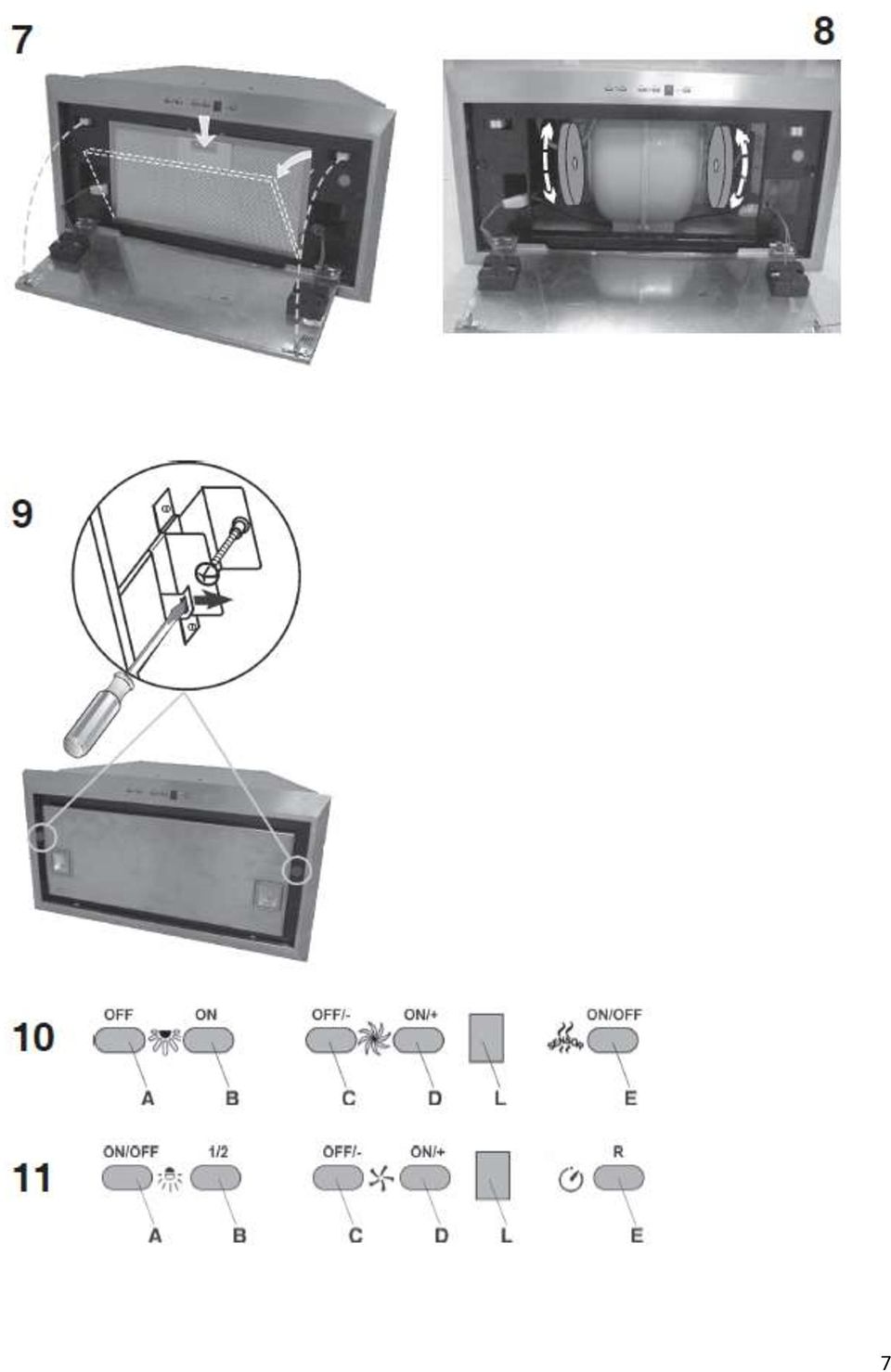

7 7

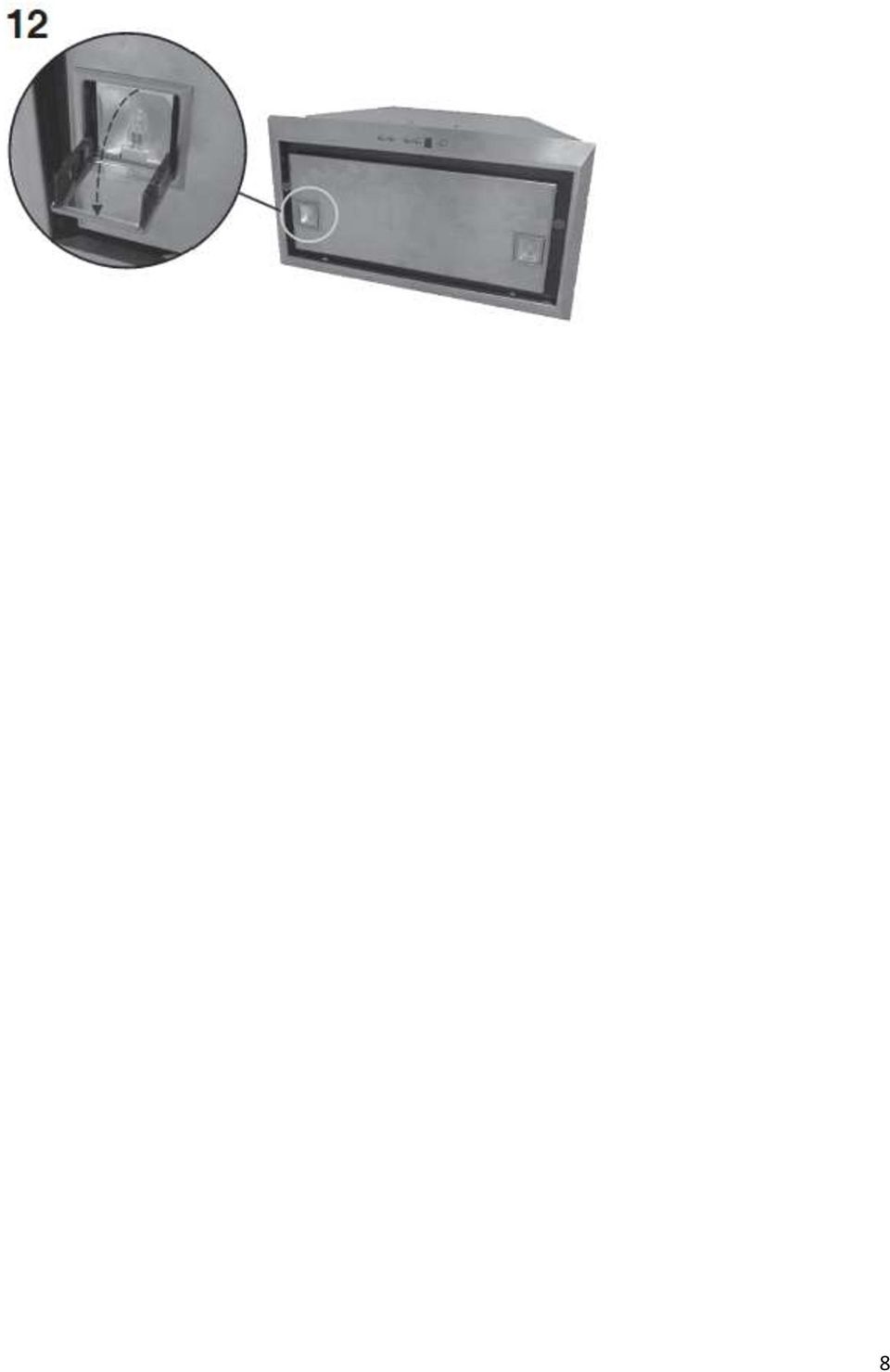

8 8
