Kolumny 14 i 20 kg Modele E i K

Transkrypt

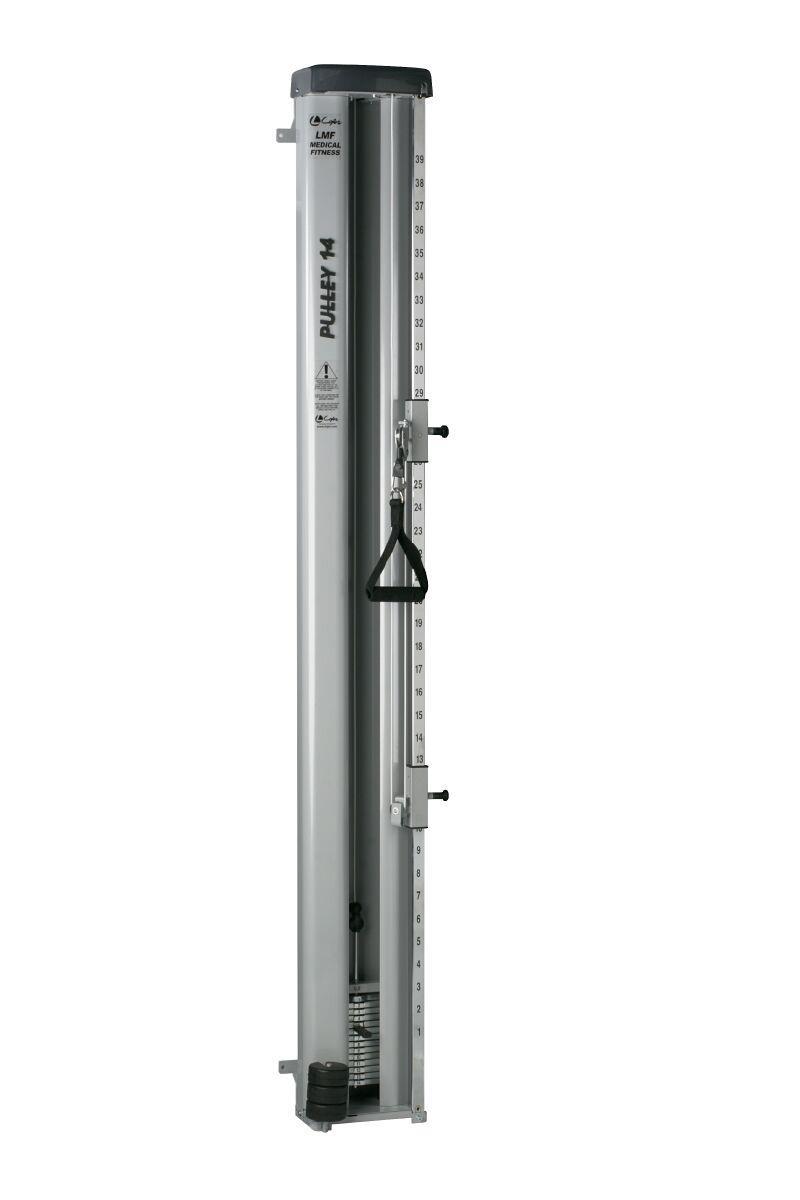

1 Kolumny 14 i 20 kg Modele E i K INSTRUKCJA OBSŁUGI

2 SPIS TREŚCI 1. KONTROLA DOSTAWY MONTAŻ UŻYTKOWANIE REGULACJA WAGI REGULACJA WYSOKOŚCI WYMIANA UCHWYTÓW WYMIANA LINKI SERWIS DANE TECHNICZNE AKCESORIA NAKLEJKI NA SPRZĘCIE

3 1. Kontrola dostawy Przed rozpoczęciem użytkowania kolumn LOJER Pulley upewnij się, że opakowanie jest całe i nie ma widocznych uszkodzeń transportowych. Usuń opakowanie. Dostawa powinna zawierać wszystkie elementy wymienione w specyfikacji. Jeśli wystąpią nieścisłości prosimy o kontakt. UWAGA! Ten symbol wskazuje na ważne wiadomości potrzebne przy montażu. Postępując zgodnie z tymi instrukcjami zapewnisz sobie bezpieczeństwo i poprawny montaż urządzenia. 2. Montaż Lojer Pulley należy instalować dokładnie pionowo na ścianie za pomocą listwy lub do modułu LOJER. Jeśli montujemy do ściany upewnij się, że jest wystarczająco solidna, aby wytrzymać użytkowanie sprzętu. Upewnij się co do stabilności ściany oraz solidności zamocowania sprzętu do ściany! 3. Użytkowanie 3.1 Regulacja wagi W kolumnach model E i K możesz regulować wagę obciążenia w przedziale 0,5 1,0 kg umieszczając widełki regulujące w szczelinach poniżej odważnika o pożądanej wartości. Dostępny jest także dodatkowy komplet odważników (3 x 0,25 kg, patrz: akcesoria), który w razie potrzeby można dodać do reszty odważników. UWAGA! Przed użyciem upewnij się, czy widełki są umieszczone w szczelinie w prawidłowej pozycji i czy lina nie jest uszkodzona. 3

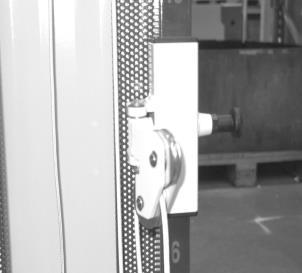

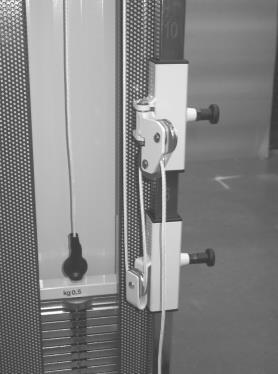

4 Ilustracja 1. Odważniki w modelu K. Widełki regulujące I komplet dodatkowych odważników. Miejsce na dodatkowy komplet odważników znajduje się z przodu kolumny (jeśli nie są używane). 3.2 Regulacja punktu wysokości przeciągania linki Istnieje możliwość regulacji wysokości punktu przeciągania linki poprzez przesunięcie blokady ustawienia wysokości bloczka wzdłuż listwy regulującej (nieosłonięty profil z bocznymi otworami do regulacji). Można regulować wysokość punktu lub długość linki poprzez pociągnięcie gałki i jednoczesne przesunięcie bloczka w górę lub w dół. Po zwolnieniu gałki następuje zablokowanie bloczka w najbliższych otworach na profilu. Ilustracja 4. Bloczek regulujący. Niższy bloczek regulujący jest zwalniany poprzez pociagnięcie gałki i przekręcenie jej o pół obrotu. Kiedy bloczek jest zwolniony może być przesuwany razem z wyższym bloczkiem do regulacji. Ilustracja 5. Kiedy dolna gałka jest zwolniona, porusza się ona wraz z górnym bloczkiem do regulacji. 4

5 3.3 Wymiana uchwytu Istnieje możliwość wymiany uchwytu poprzez otworzenie zaczepu znajdującego się na końcu linki i zamontowanie nowego uchwytu w miejscu poprzedniego. Dostępne są różne typy uchwytów do kolumn LOJER Pulley. Standardowo w kolumnach LOJER Pulley zamontowany jest trójkątny uchwyt. 3.4 Wymiana linki Stan linki musi być sprawdzany regularnie i linka musi być zastąpiona nową jeśli jej powierzchnia jest zużyta. Połącz nową linkę ze starą za pomocą mocnego kleju i przeciągnij nową w jej miejsce. Jeśli stara linka została całkowicie odcięta, zapleć nową w jej miejsce podążając za instrukcjami umieszczonymi na ilustracji poniżej: Przepleć linkę przez bloczek regulacji wysokości. Przepleć linkę przez dolny bloczek regulacji w taki sposób, żeby linka wychodziła z tyłu kółka. Przeciagnij linkę do góry i przepleć przez górny bloczek taka by linka wychodziła za kółkiem. Pociągnij linkę w dół i zawiąż ją w odpowiednim miejscu powyżej zestawu odważników. 4. Serwis Wymagane jest smarowanie prowadnic co najmniej raz na 6 tygodni. Sprawdzaj także regularnie stan linki i wymieniaj ją kiedy zajdzie taka potrzeba- co najmniej co 12 miesięcy od rozpoczęcia użytkowania. Zawsze używaj wysokiej jakości linek LOJER. 5. Dane techniczne Waga całkowita: 30 kg (Pulley 14 kg) lub 36 kg (Pulley 20 kg) Szerokość: 26 cm Długość: 18 cm Wysokość: 230 cm Maksymalne obciążenie: 14 kg or 20 kg 5

6 6. Akcesoria Do kolumn LOJER Pulley dostępne są następujące akcesoria: Komplet dodatkowych odważników (3 x 0,25 kg) Miękka opaska na nadgarstek/ kostkę Miękka opaska na udo/ ramię Miękki pas na biodra Opaska obrotowa Listwa wspomagająca Kołowrotek na mimośrodzie Uchwyt na triceps Talerz rotacyjny Kołowrotek dublujący Regulator dłgości linki Moduł do montażu do ściany 7. Naklejki na sprzęcie ENSURE THE STRENGTH OF THE WALL ENSURE THE VERY STEADY ATTACHEMENT TO THE WALL CHECK THE CONDITION OF THE ROPE AND THE HOOK BEFORE USING!!! PUSH THE SPOON ABEAM OF THE WEIGHT STACK SO THAT THE MARK STAYS IN THE MIDDLE OF THE SPOON 6
