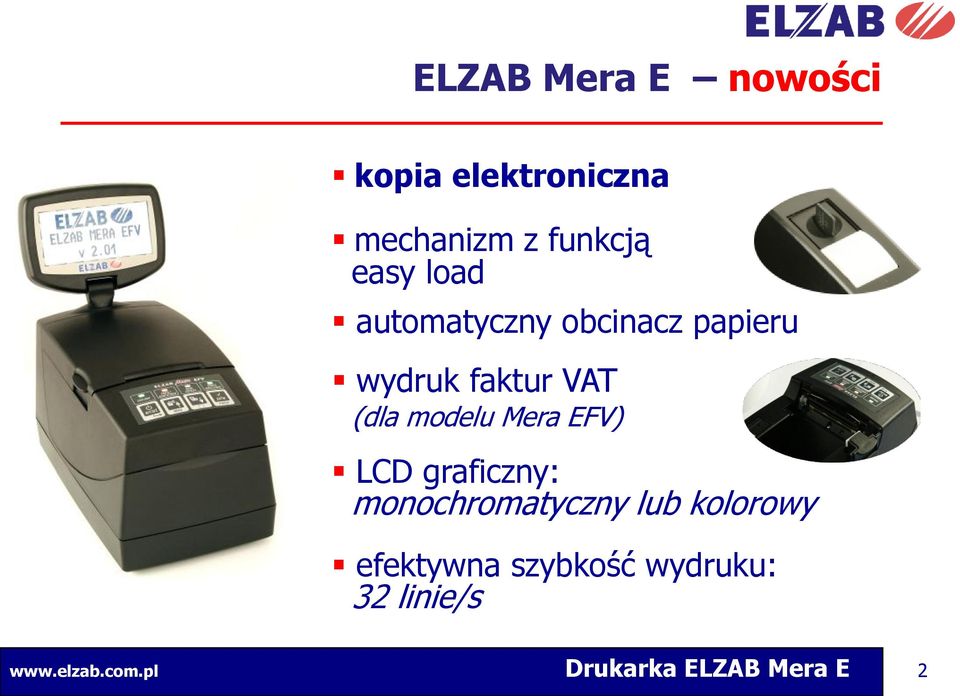

2 ELZAB Mera E nowości kopia elektroniczna mechanizm z funkcją easy load automatyczny obcinacz papieru wydruk faktur VAT (dla modelu Mera EFV) LCD graficzny: monochromatyczny lub kolorowy efektywna szybkość wydruku: 32 linie/s Drukarka ELZAB Mera E 2

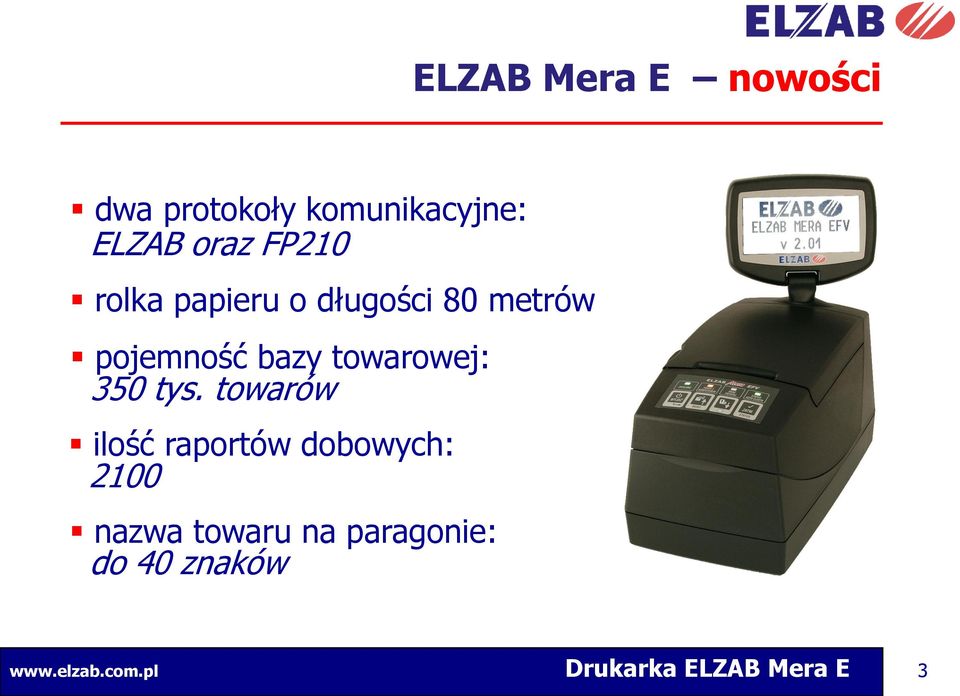

3 ELZAB Mera E nowości dwa protokoły komunikacyjne: ELZAB oraz FP210 rolka papieru o długości 80 metrów pojemność bazy towarowej: 350 tys. towarów ilość raportów dobowych: 2100 nazwa towaru na paragonie: do 40 znaków Drukarka ELZAB Mera E 3

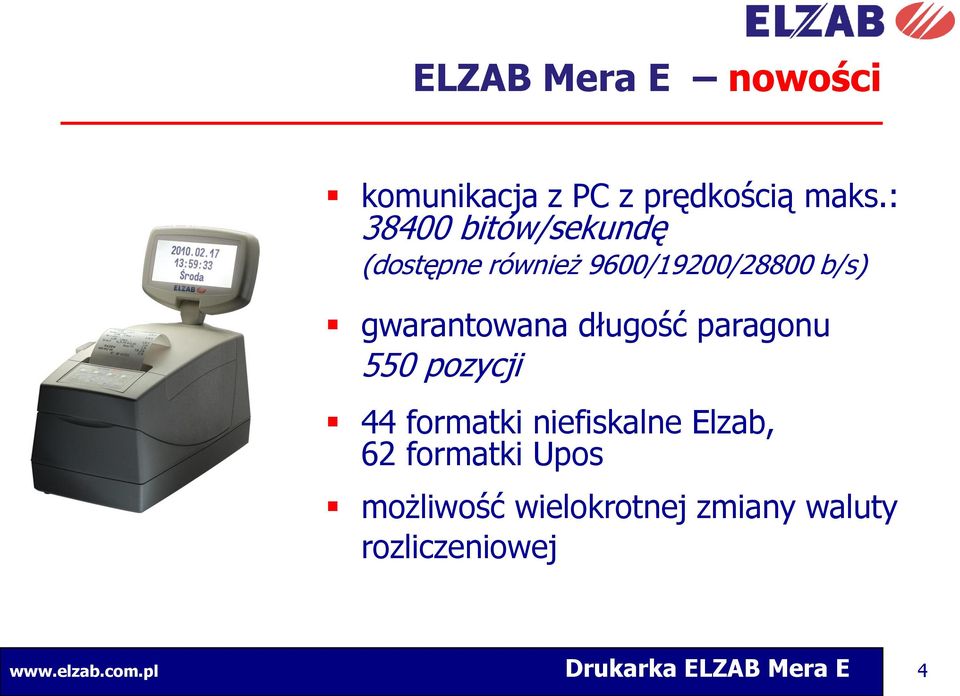

4 ELZAB Mera E nowości komunikacja z PC z prędkością maks.: bitów/sekundę (dostępne również 9600/19200/28800 b/s) gwarantowana długość paragonu 550 pozycji 44 formatki niefiskalne Elzab, 62 formatki Upos możliwość wielokrotnej zmiany waluty rozliczeniowej Drukarka ELZAB Mera E 4

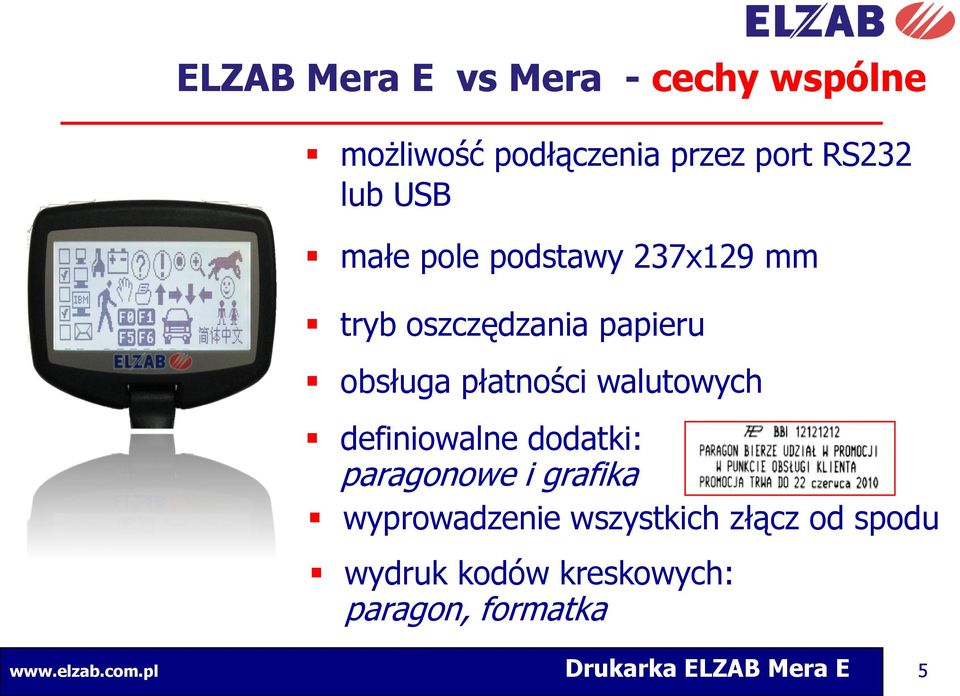

5 ELZAB Mera E vs Mera - cechy wspólne możliwość podłączenia przez port RS232 lub USB małe pole podstawy 237x129 mm tryb oszczędzania papieru obsługa płatności walutowych definiowalne dodatki: paragonowe i grafika wyprowadzenie wszystkich złącz od spodu wydruk kodów kreskowych: paragon, formatka Drukarka ELZAB Mera E 5

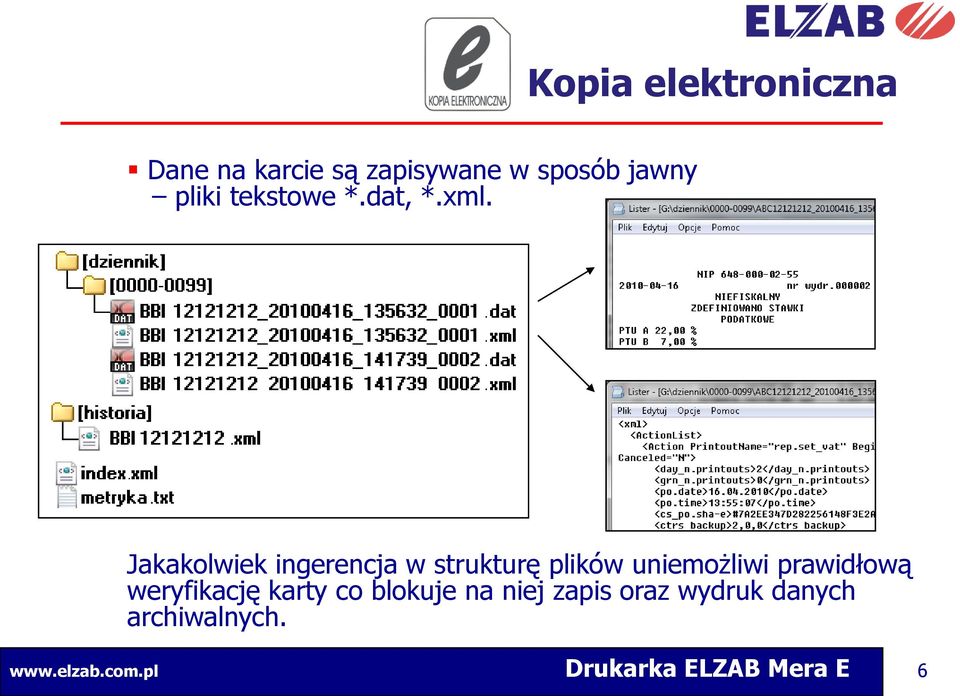

6 Kopia elektroniczna Dane na karcie są zapisywane w sposób jawny pliki tekstowe *.dat, *.xml..) Jakakolwiek ingerencja w strukturę plików uniemożliwi prawidłową weryfikację karty co blokuje na niej zapis oraz wydruk danych archiwalnych. Drukarka ELZAB Mera E 6

7 Kopia elektroniczna Wydruki drukowane na drukarce są jednocześnie zapisywane do pamięci podręcznej. Pamięć ta pozwala przechowywać dane z maksymalnie 2 okresów sprzedaży zakończonych raportem fiskalnym dobowym. Pamięć podręczna (maks. 2 rap.dob.) Drukarka ELZAB Mera E 7

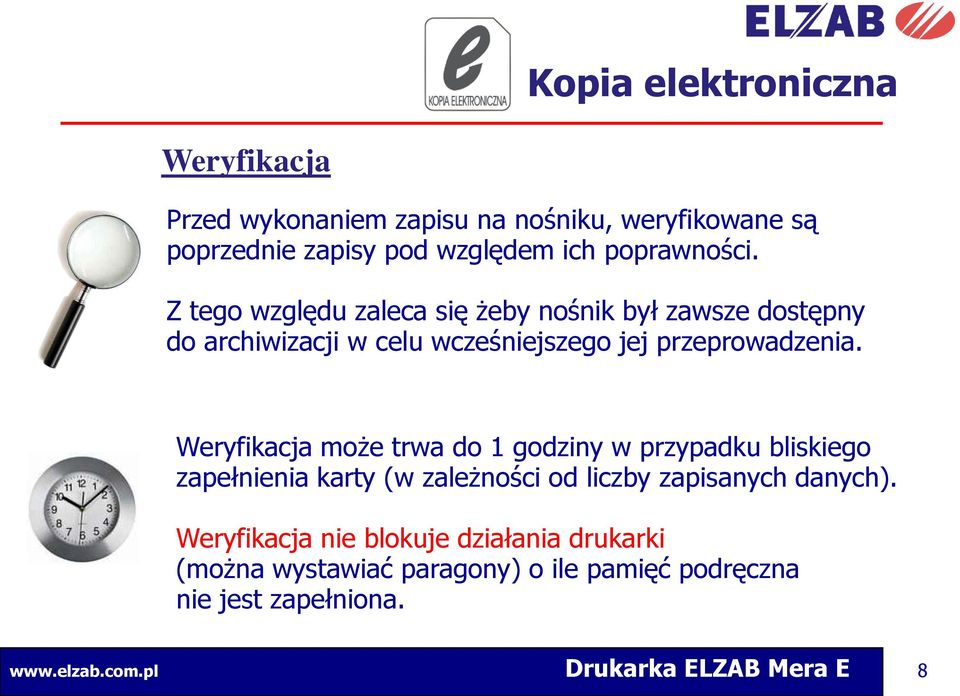

8 Kopia elektroniczna Weryfikacja Przed wykonaniem zapisu na nośniku, weryfikowane są poprzednie zapisy pod względem ich poprawności. Z tego względu zaleca się żeby nośnik był zawsze dostępny do archiwizacji w celu wcześniejszego jej przeprowadzenia. Weryfikacja może trwa do 1 godziny w przypadku bliskiego zapełnienia karty (w zależności od liczby zapisanych danych). Weryfikacja nie blokuje działania drukarki (można wystawiać paragony) o ile pamięć podręczna nie jest zapełniona. Drukarka ELZAB Mera E 8

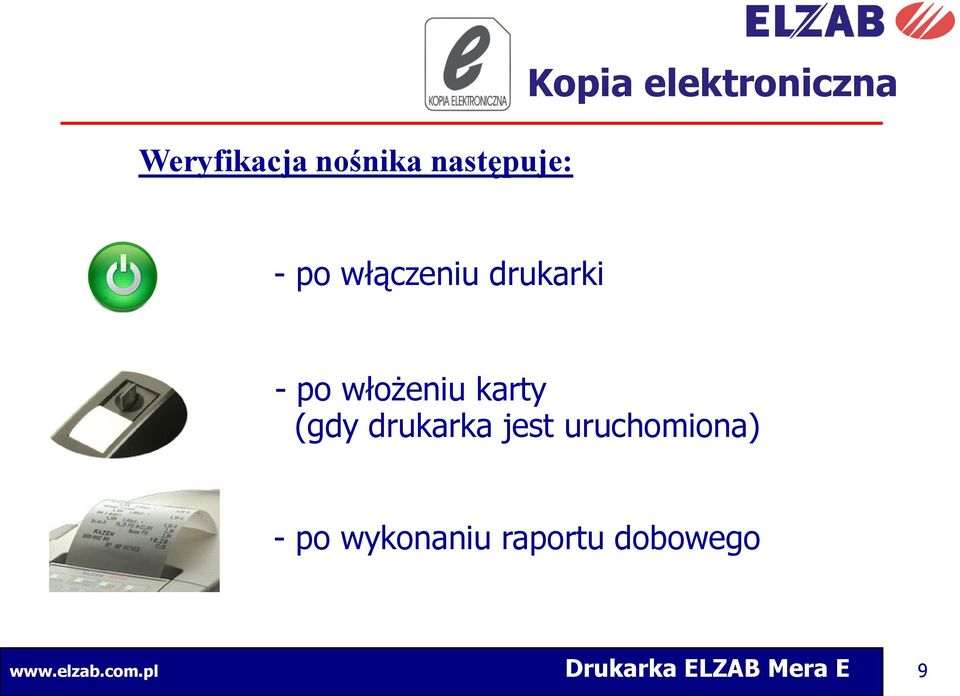

9 Weryfikacja nośnika następuje: Kopia elektroniczna - po włączeniu drukarki - po włożeniu karty (gdy drukarka jest uruchomiona) - po wykonaniu raportu dobowego Drukarka ELZAB Mera E 9

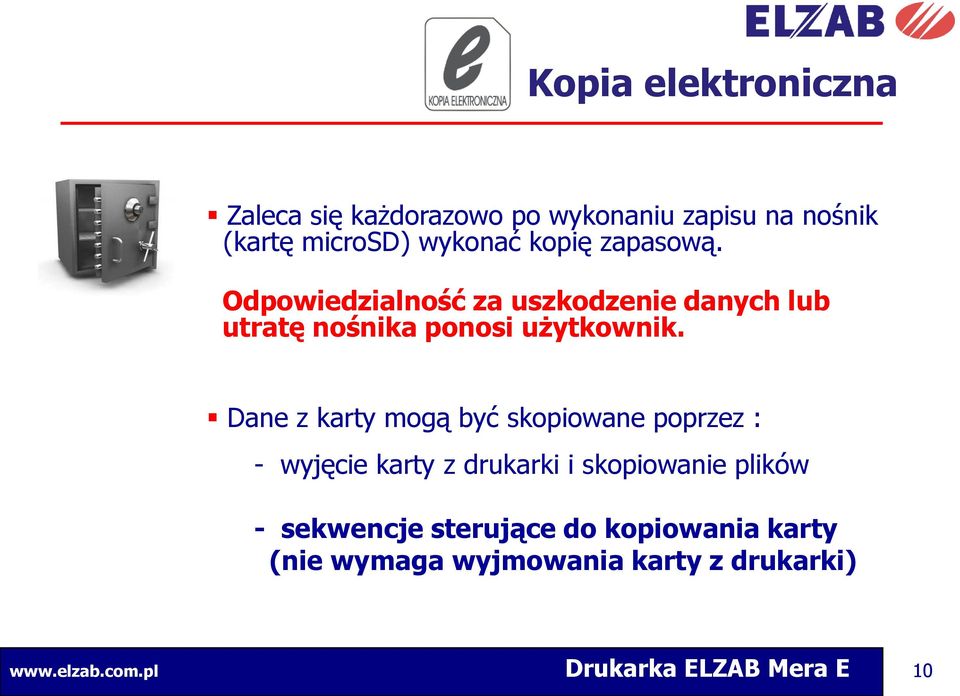

10 Kopia elektroniczna Zaleca się każdorazowo po wykonaniu zapisu na nośnik (kartę microsd) wykonać kopię zapasową. Odpowiedzialność za uszkodzenie danych lub utratę nośnika ponosi użytkownik. Dane z karty mogą być skopiowane poprzez : - wyjęcie karty z drukarki i skopiowanie plików - sekwencje sterujące do kopiowania karty (nie wymaga wyjmowania karty z drukarki) Drukarka ELZAB Mera E 10

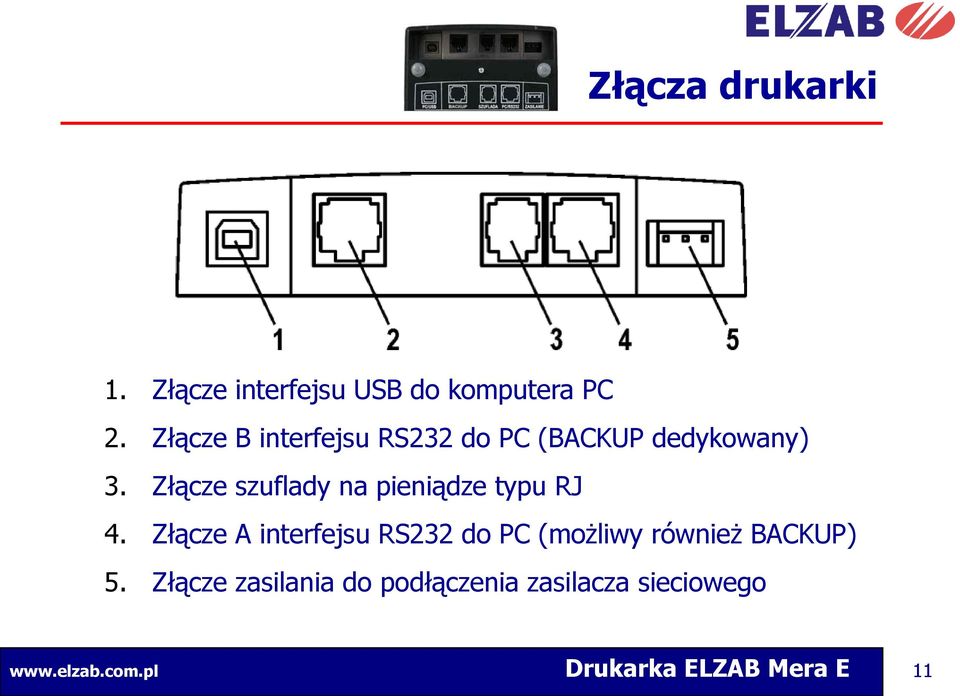

11 Złącza drukarki 1. Złącze interfejsu USB do komputera PC 2. Złącze B interfejsu RS232 do PC (BACKUP dedykowany) 3. Złącze szuflady na pieniądze typu RJ 4. Złącze A interfejsu RS232 do PC (możliwy również BACKUP) 5. Złącze zasilania do podłączenia zasilacza sieciowego Drukarka ELZAB Mera E 11

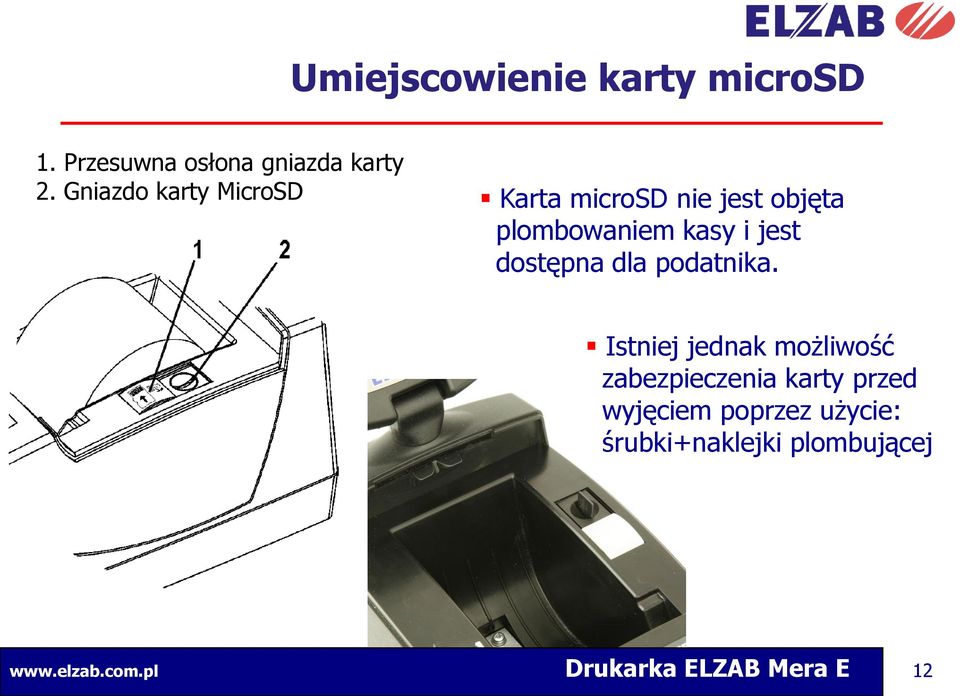

12 Umiejscowienie karty microsd 1. Przesuwna osłona gniazda karty 2. Gniazdo karty MicroSD Karta microsd nie jest objęta plombowaniem kasy i jest dostępna dla podatnika. Istniej jednak możliwość zabezpieczenia karty przed wyjęciem poprzez użycie: śrubki+naklejki plombującej Drukarka ELZAB Mera E 12

13 Budowa zewnętrzna 1. Wyświetlacz klienta 2. Pokrywa drukarki 3. Przycisk otwierania pokrywy 4. Szczelina wyjścia papieru 5. Klawiatura lokalnej obsługi drukarki Drukarka ELZAB Mera E 13

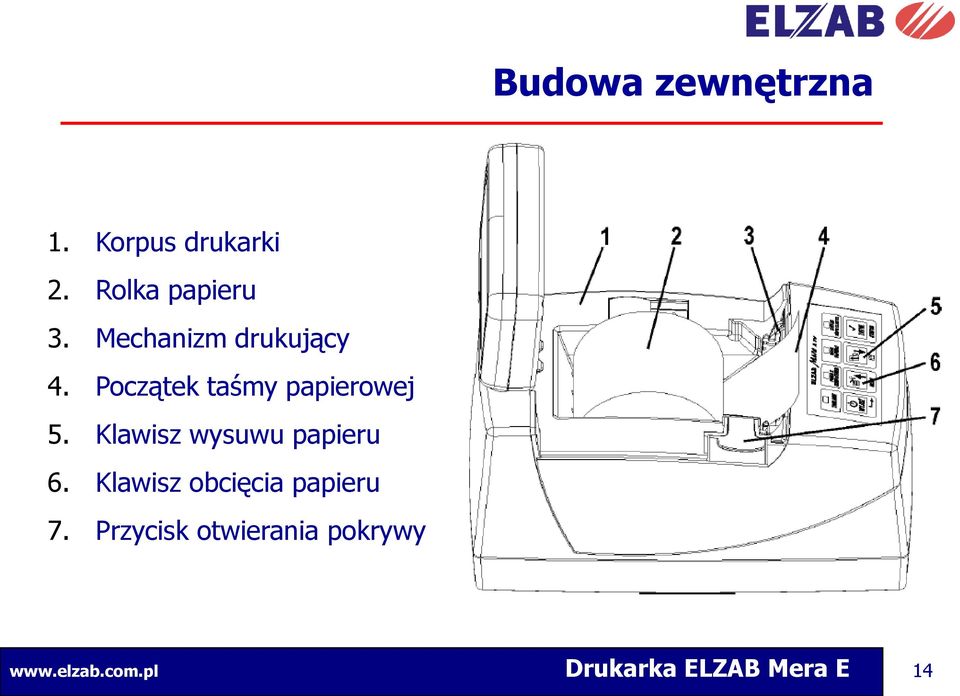

14 Budowa zewnętrzna 1. Korpus drukarki 2. Rolka papieru 3. Mechanizm drukujący 4. Początek taśmy papierowej 5. Klawisz wysuwu papieru 6. Klawisz obcięcia papieru 7. Przycisk otwierania pokrywy Drukarka ELZAB Mera E 14

15 Wskaźniki i klawiatura lokalna Drukarka ELZAB Mera E 15

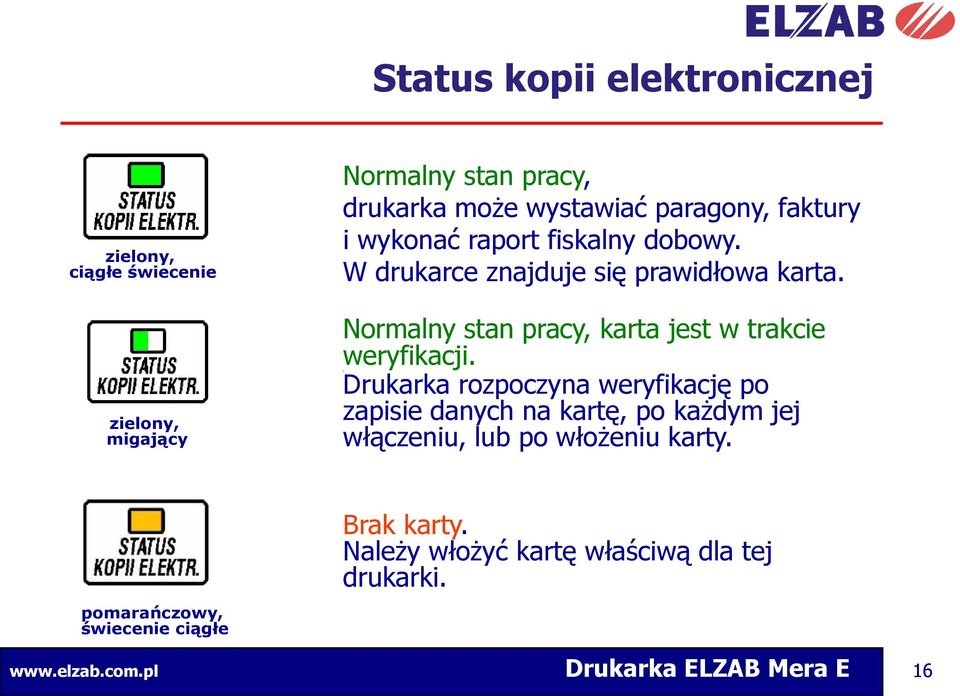

16 Status kopii elektronicznej zielony, ciągłe świecenie zielony, migający Normalny stan pracy, drukarka może wystawiać paragony, faktury i wykonać raport fiskalny dobowy. W drukarce znajduje się prawidłowa karta. Normalny stan pracy, karta jest w trakcie weryfikacji. Drukarka rozpoczyna weryfikację po \ zapisie danych na kartę, po każdym jej włączeniu, lub po włożeniu karty. pomarańczowy, świecenie ciągłe Brak karty. Należy włożyć kartę właściwą dla tej drukarki. Drukarka ELZAB Mera E 16

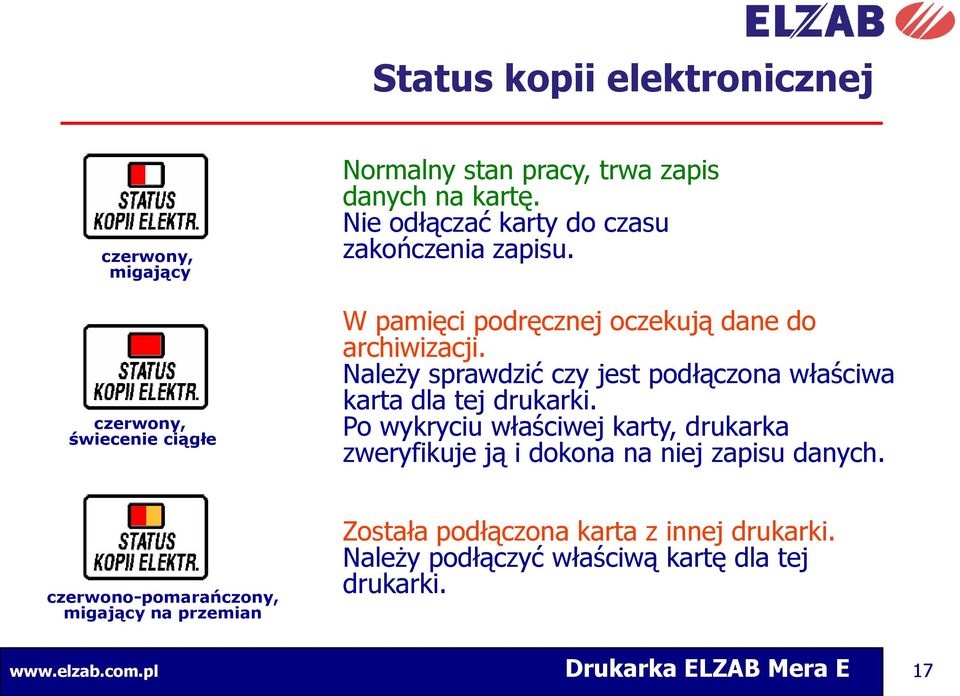

17 Status kopii elektronicznej czerwony, migający czerwony, świecenie ciągłe Normalny stan pracy, trwa zapis danych na kartę. Nie odłączać karty do czasu zakończenia zapisu. W pamięci podręcznej oczekują dane do archiwizacji. Należy sprawdzić czy jest podłączona właściwa karta dla tej drukarki. Po wykryciu właściwej karty, drukarka zweryfikuje ją i dokona na niej zapisu danych. czerwono-pomarańczony, migający na przemian Została podłączona karta z innej drukarki. Należy podłączyć właściwą kartę dla tej drukarki. Drukarka ELZAB Mera E 17

18 Status kopii elektronicznej pomarańczowy, migający Została podłączona niezaincjowana lub uszkodzona karta. zielono-czerwony, migający na przemian Zapełnienie pamięci podręcznej przekroczyło 75 % pojemności. Zaleca się wykonanie raportu fiskalnego dobowego w celu zrzucenia danych na kartę. Zapełnienie pamięci na karcie przekroczyło 75% pojemności. zielono-pomarańczowy, migający na przemian Drukarka ELZAB Mera E 18

19 Menu drukarki Drukarka ELZAB Mera E 19

20 Menu drukarki Drukarka ELZAB Mera E 20

21 Menu drukarki Drukarka ELZAB Mera E 21

22 Wydruki - paragony Drukarka ELZAB Mera E 22

23 Wydruki - paragony Przykładowy paragon z wydrukowanym kodem kreskowym Drukarka ELZAB Mera E 23

24 Wydruki - faktura Drukarka ELZAB Mera E 24

25 Wydruki raport dobowy Drukarka ELZAB Mera E 25

26 Formatki niefiskalne Płatność za rachunek Drukarka ELZAB Mera E 26

27 Formatki niefiskalne Zamówienie Drukarka ELZAB Mera E 27

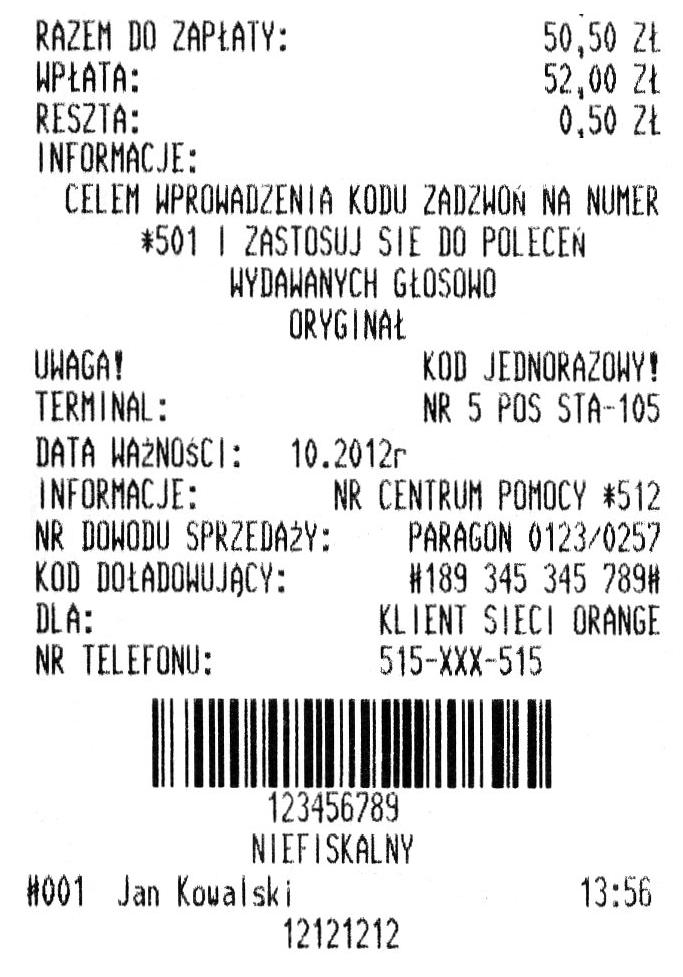

28 Formatki niefiskalne Sprzedaż Prepaid GSM Drukarka ELZAB Mera E 28

29 Wydruki po raporcie dobowym Po wykonaniu raportu dobowego, drukarka automatycznie przystępuje do wykonania kopii. Prawidłowy dokonanie zrzutu kończy się wydrukiem: Drukarka ELZAB Mera E 29

30 Wydruki systemowe - przykłady Drukarka ELZAB Mera E 30

31 Wydruki zamknięcie nośnika Zamknięcie karty jest: - realizowane automatycznie (po raporcie dobowym) przez drukarkę w momencie gdy pojemność karty będzie <20MB - programem użytkownika np. w celu wymiany karty na nową, dzięki czemu następuje skrócenia czasu weryfikacji (archiwizacji). Nowa karta musi zostać zainicjowana!!! Drukarka ELZAB Mera E 31

32 Wydruki raport miesięczny Drukarka ELZAB Mera E 32

33 Wydruki zmiana waluty ewidencyjnej Drukarka oferuje możliwość wielokrotnej zmiany waluty rozliczeniowej Drukarka ELZAB Mera E 33

34 Wydruki raport modułu fiskalnego Drukarka ELZAB Mera E 34

35 Programy komputerowe dla Windows: Programy komputerowe ELZAB R - program do odczytu zawartości pamięci fiskalnej EJViewer - program do przeglądania zawartości danych zawartych na karcie microsd (zawartość karty musi zostać skopiowana na komputer) SDBackup - program SDBACKUP służy do wykonania kopii zawartości karty na komputer PC bez potrzeby wyjmowania karty microsd z drukarki fiskalnej. Program obsługuje się z linii poleceń Program użytkownika - umożliwia m.in. zainicjowanie karty, zamknięcie karty, wydruk na drukarce fiskalnej danych zawartych karcie micro SD. Programu serwisowego - jw. + funkcje serwisowe np. fiskalizacja Drukarka ELZAB Mera E 35

36 Programy ELZAB R Odczyt zawartości pamięci fiskalnej, drukarka musi być podłączona on-line do komputera Drukarka ELZAB Mera E 36

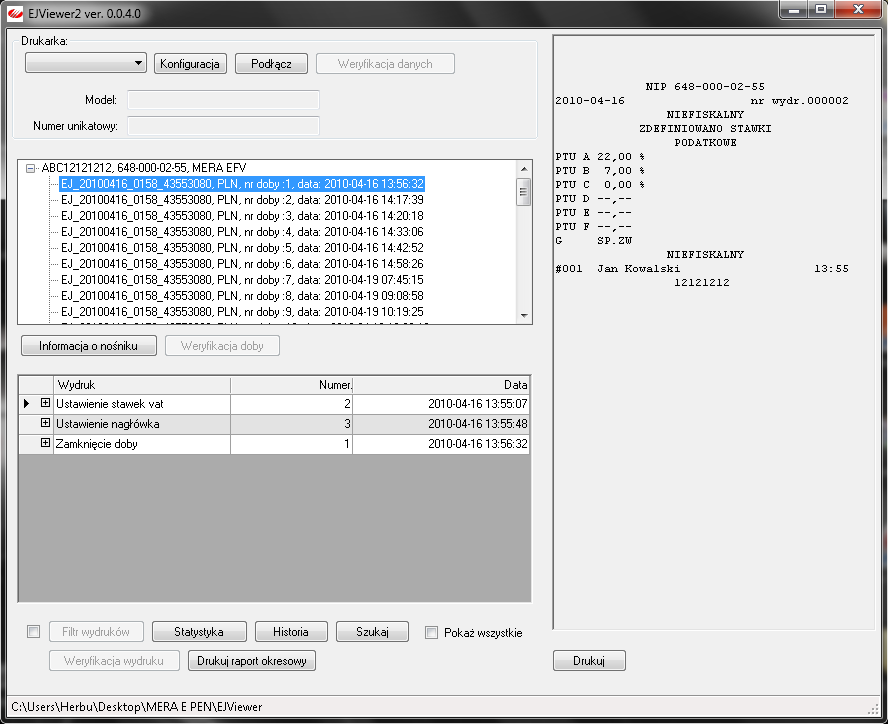

37 Programy EJViewer Przeglądania zawartości danych zawartych na karcie microsd Drukarka ELZAB Mera E 37

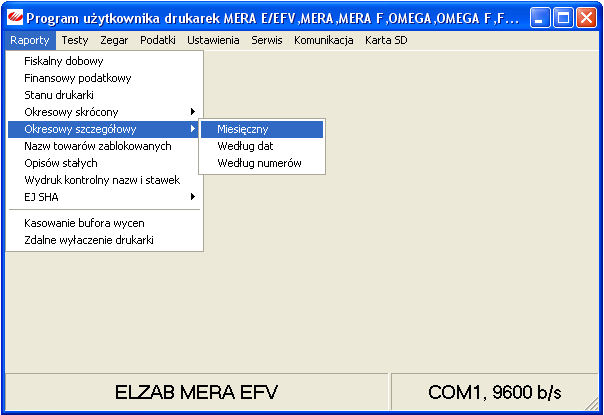

38 Programy Omegauw Program użytkownika Drukarka ELZAB Mera E 38

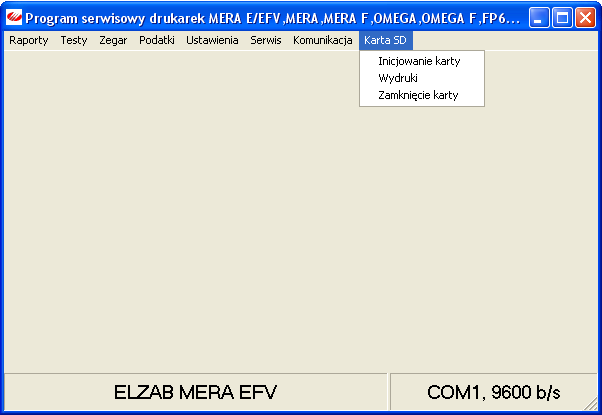

39 Programy Omegasw Program serwisowy Drukarka ELZAB Mera E 39
