Rys. 6.2 Wizualizacja mapy DEM za pomocą palety odcieni szarości (lewa strona) i dodatkowo z wykorzystaniem cieniowania (prawa strona).

Wielkość: px

Rozpocząć pokaz od strony:

Download "Rys. 6.2 Wizualizacja mapy DEM za pomocą palety odcieni szarości (lewa strona) i dodatkowo z wykorzystaniem cieniowania (prawa strona)."

Kinga Urbaniak
8 lat temu
Przeglądów:

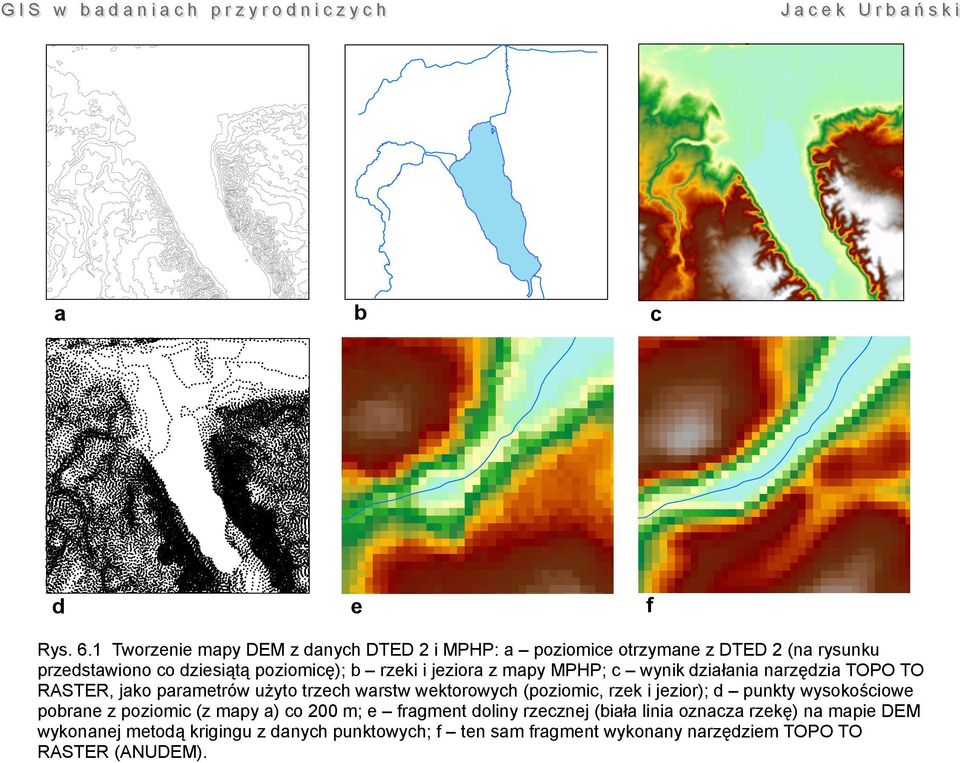

1 a b c d e f Rys. 6. Tworzenie mapy EM z danych TE 2 i MPHP: a poziomice otrzymane z TE 2 (na rysunku przedstawiono co dziesiątą poziomicę); b rzeki i jeziora z mapy MPHP; c wynik działania narzędzia TOPO TO RASTER, jako parametrów użyto trzech warstw wektorowych (poziomic, rzek i jezior); d punkty wysokościowe pobrane z poziomic (z mapy a) co 200 m; e fragment doliny rzecznej (biała linia oznacza rzekę) na mapie EM wykonanej metodą krigingu z danych punktowych; f ten sam fragment wykonany narzędziem TOPO TO RASTER (ANUEM).

jeziora z mapy MPHP; c wynik działania narzędzia TOPO TO RASTER, jako parametrów użyto trzech warstw wektorowych (poziomic, rzek i

2 GIS w badaniach przyrodniczych Jacek Urbański Rys. 6.2 Wizualizacja mapy EM za pomocą palety odcieni szarości (lewa strona) i dodatkowo z wykorzystaniem cieniowania (prawa strona).

3 GIS w badaniach przyrodniczych Jacek Urbański Rys. 6.3 Wizualizacja mapy EM za pomocą palety odcieni szarości, cieniowania i perspektywy (wykonana za pomocą programu SAGA [patrz ramka 6.2]).

4 Rys. 6.4 Profil terenu wykonany z mapy EM (darmowe oprogramowanie 3EM )

5 h Y Z7 Z8 Z h Z6 Z9 Z Z5 Z4 Z a X b Rys. 6.5 Okno 3 X 3 mapy EM (kierunek północny jest zgodny z osią y): a symbole użyte we wzorach poniżej (Zn opisuje wartości komórek rastrowych); b przykładowe wartości wysokości.

Nachylenie (stopnie) 0-2. 2.2-4.22 4.23-6.33 6.34-8.2 8.2-0. 0.2-2.2 2.3-4.7 4.8-8 8. - 3.7 a b Ekspozycja (kierunek nachylenia) Płaski teren (-) N (0-22.

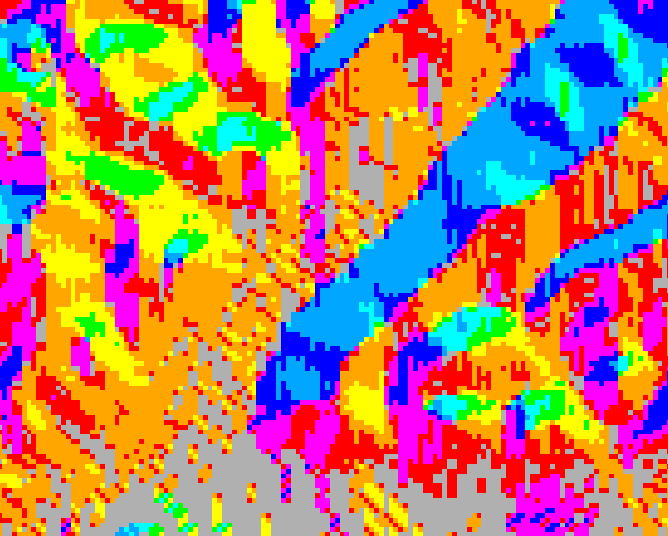

6 Nachylenie (stopnie) a b Ekspozycja (kierunek nachylenia) Płaski teren (-) N (0-22.5) N-E ( ) E ( ) S-E ( ) S ( ) S-W ( ) W ( ) N-W ( ) N ( ) Rys. 6.6 Mapa nachylenia (a) i ekspozycji (b).

5) N-E (22.5-67.5) E (67.5-2.5) S-E (2.5-57.5) S (57.5-202.5) S-W (202.5-247.

7 poziomica grzbiet, dywergencja spływu stok wypukły (convex) dolina, konwergencja spływu stok wklęsły (concave) a b Rys. 6.7 Krzywizna poziomic (a) określa położenie grzbietów i dywergencji spływu raz dolin i konwergencji spływu. Krzywizna profilu (b) określa kształt stoku (wypukły lub wklęsły).

7 Krzywizna poziomic (a) określa położenie grzbietów i dywergencji spływu

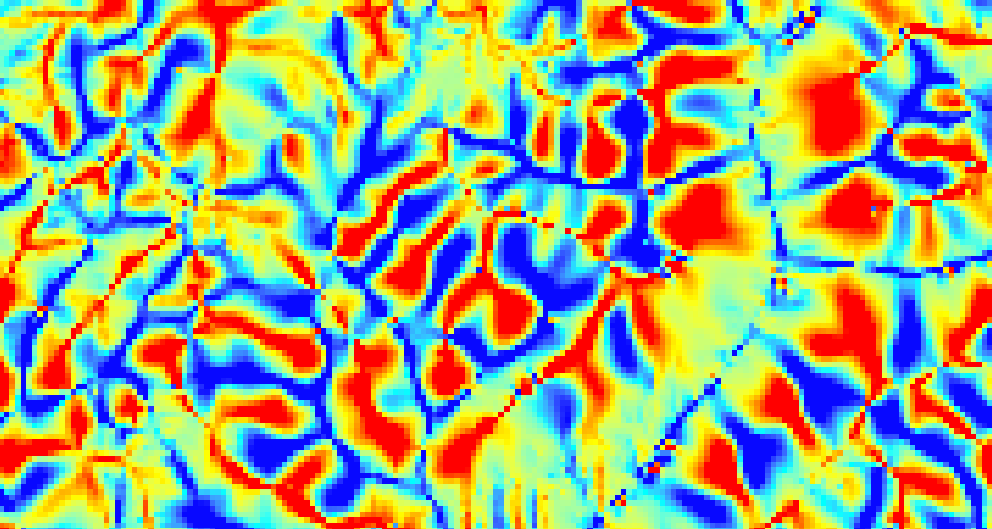

8 a Kp b Kc High :.20 High :.8 Low : -.5 Low : Rys. 6.8 Mapy krzywizny planarnej (a) i wertykalnej (b).

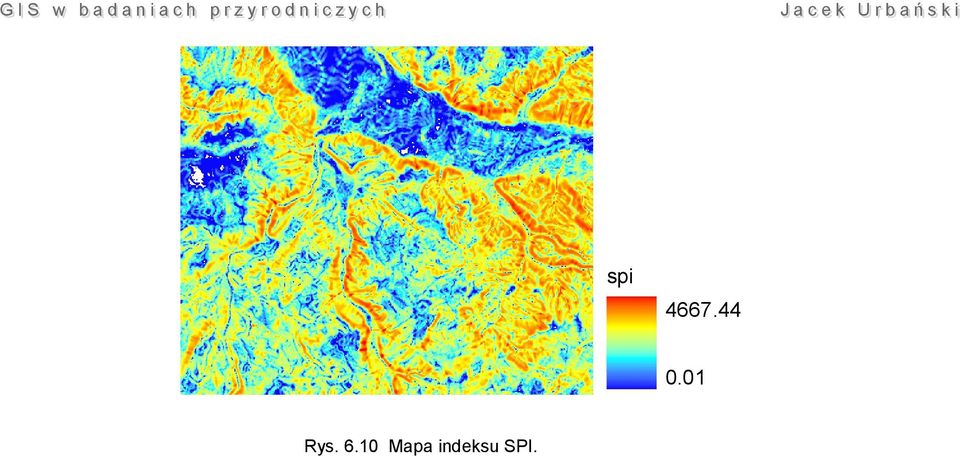

10 spi Rys. 6.0 Mapa indeksu SPI.

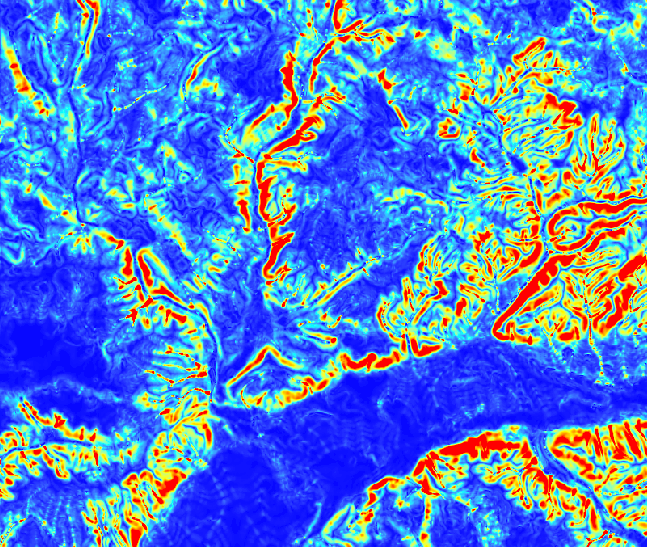

11 LS Rys. 6. Mapa indeksu LS.

12 Rys. 6.2 Graficzny interfejs programu naukowego SAGA.

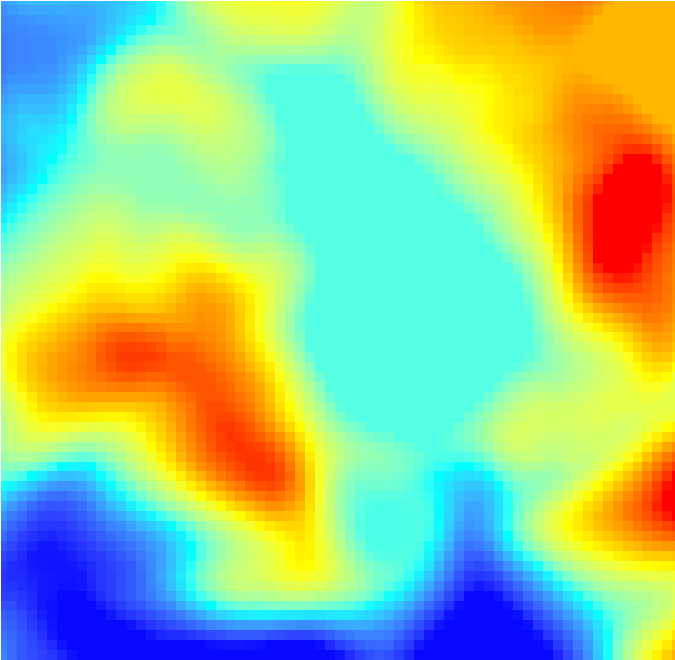

14 a a2 b b2 Rys. 6.4 Usuwanie nieprawdziwych wgłębień (pits) z mapy EM: a profil przez nieskorygowaną mapę EM z widocznymi wgłębieniami blokującymi spływ wody po terenie; a2 w centrum EM widoczny obszar bezodpływowy zidentyfikowany jako sztuczny; b wypełnienie wgłębień metodą pit filling ; b2 mapa EM z obszarem skorygowanym w centrum.

mapę EM z widocznymi wgłębieniami blokującymi spływ wody po terenie; a2 w centrum

15 a b Rys. 6.5 Wypalanie rzek na mapie EM: a mapa EM z nałożoną wektorową rzeką, przebieg rzeki nie jest zgodny z przebiegiem dna doliny (profil); b proces wypalania modyfikuje otoczenie rzeki na EM, tak aby płynęła ona dnem doliny.

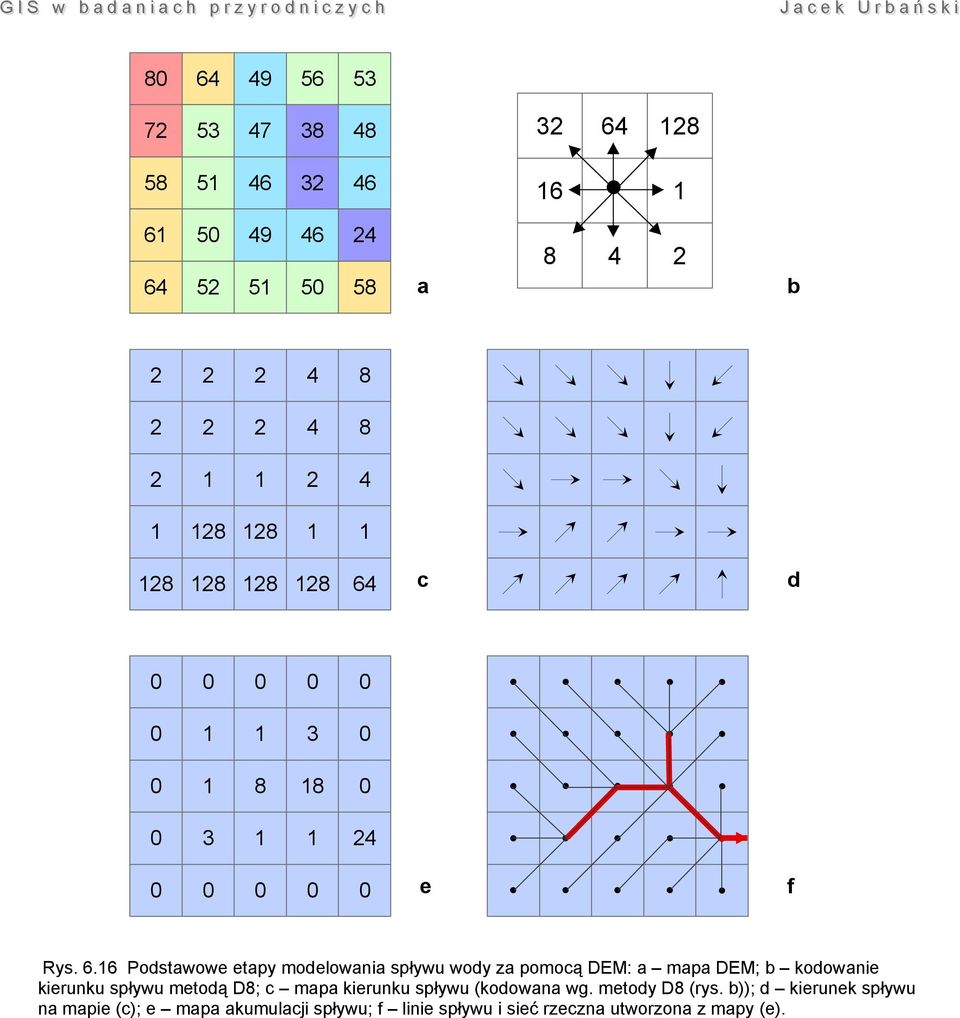

16 a b c d e f Rys. 6.6 Podstawowe etapy modelowania spływu wody za pomocą EM: a mapa EM; b kodowanie kierunku spływu metodą 8; c mapa kierunku spływu (kodowana wg. metody 8 (rys. b)); d kierunek spływu na mapie (c); e mapa akumulacji spływu; f linie spływu i sieć rzeczna utworzona z mapy (e).

c d 0 0 0 0 0 0 3 0 0 8 8 0 0 3 24 0 0 0 0 0 e f Rys. 6.

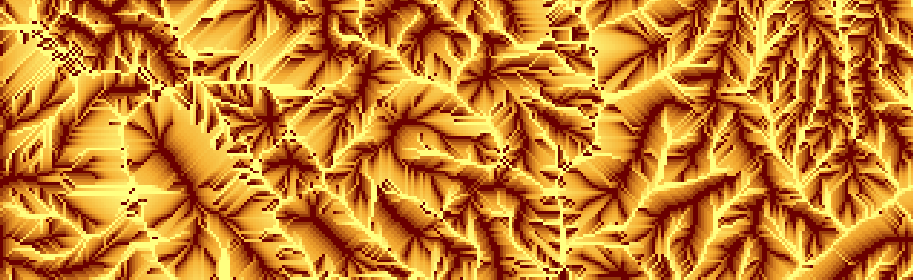

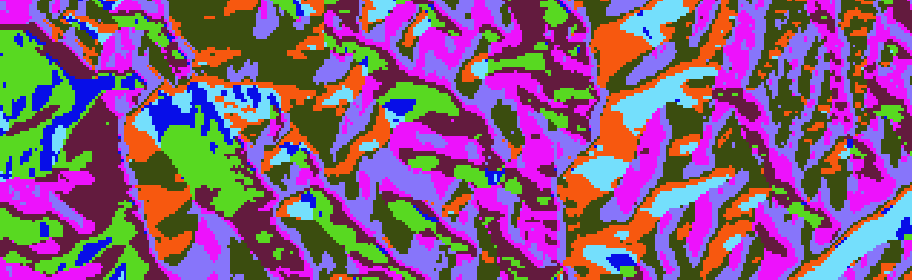

17 kierunek a b Rys. 6.7 Wycinek mapy EM (a) i wykonana dla niej metodą 8 mapa spływu (b).

18 Komórki zasilające a b Rys. 6.8 Wycinek mapy EM (a) i wykonana dla niej mapa akumulacji spływu (b).

19 a b Rys. 6.9 Rastrowe mapy sieci rzecznej: (a) po reklasyfikacji mapy akumulacji spływu; (b) po przeprowadzeniu segmentacji.

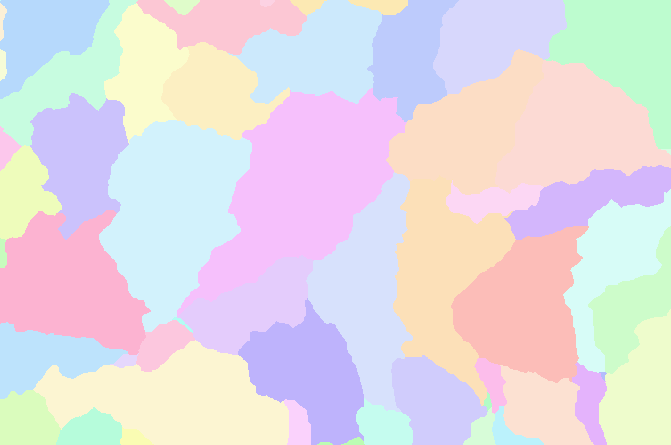

20 a km b c d Rys Modelowanie sieci rzecznej: (a) wydzielone zlewnie elementarne ; (b) zlewnie elementarne i rzeki otrzymane z mapy akumulacji spływu ; (c) zlewnie elementarne, rzeki otrzymane z mapy akumulacji spływu (niebieskie) i rzeki z MPHP (czerwone) ; (d) zlewnie elementarne, rzeki z MPHP (czerwone) i granice zlewni elementarnych rzek z MPHP (czarne).

20 Modelowanie sieci rzecznej: (a) wydzielone zlewnie elementarne ; (b) zlewnie elementarne

21 Rys. 6.2 Wyznaczanie zlewni sprzężonych. Na mapie przedstawiono warstwę zlewni elementarnych i sieci rzecznej. la zlewni elementarnej (poligon z ciemniejszym szrafem) zlewnią sprzężoną jest obszar z którego woda spływa do tej zlewni. Tworzą ją dwie zlewnie elementarne (poligony z jaśniejszym szrafem).

22 wartość progowa (poziom wody) wartość wysokości na mapie EM prawdopodobieństwo, żę wysokość terenu jest mniejsza niż wartość progowa możliwe wartości rzeczywiste Rys Wyznaczanie prawdopodobieństwa że prawdziwa wartość na mapie EM znajdzie się poniżej poziomu wody (wartości progowej).

a 0 5 0 km b > 25% 0% - 25% 5% - 0% 2.5% - 5% % - 2.5% 0.% - % 0.0% - 0.% Rys. 6.

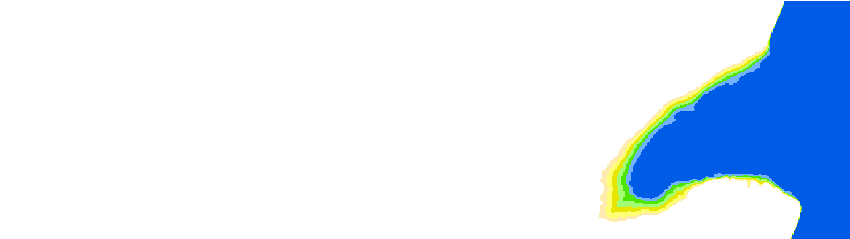

23 a km b > 25% 0% - 25% 5% - 0% 2.5% - 5% % - 2.5% 0.% - % 0.0% - 0.% Rys Model zagrożenia powodziowego (prawdopodobieństwo zalania) w rezultacie ekstremalnego sztormu (spiętrzenie wody o 2 metry) przy jednoczesnym podniesieniu się średniego poziomu morza o m.
