INSTRUKCJA MONTAŻU i PODŁĄCZENIA CIEPŁOMIERZY DO MODUŁÓW RADIOWYCH

Transkrypt

1 INSTRUKCJA MONTAŻU i PODŁĄCZENIA CIEPŁOMIERZY DO MODUŁÓW RADIOWYCH 1. Wybór miejsca montażu modułu radiowego Zanim nastąpi montaż urządzenia konieczne jest znalezienie miejsca, w którym jego zasięg jest najlepszy. W tym celu należy do modułu radiowego przykręcić antenę, poczym podłączyć akumulator (rys. nr 1) lub zasilacz (do gniazda +9V DC ) wówczas zapalą się diody PWR i RX (rys. nr 2), co oznacza, że urządzenie jest podłączone prawidłowo do zasilania. Następnie należy wykonać test zasięgu - wcisnąć przycisk Default (rys. nr 3) - zgaśnie dioda RX a po ok. sekundzie błyśnie dioda CTR. Natychmiast po błyśnięciu diody CTR konieczne jest ponowne wciśnięcie przycisku Default i przytrzymanie go do momentu, gdy jednokrotnie błyśnie dioda TX. Jeśli dioda TX będzie mignąć w ok. sekundowych odstępach czasu oznacza to, że moduł nie ma zasięgu. Natomiast, jeśli jednokrotnie błyśnie jedna z diod: RX, TX, CTR, ERR to znaczy, że urządzenie wykryło zasięg do określonej liczby urządzeń: RX-1,TX-2,CTR-3,ERR-4. Jeżeli żadna z wcześniej wymienionych Diod nie mignie to znaczy, że moduł wykrył zasięg do więcej niż 4 urządzeń. Następnie po wykryciu urządzeń, w zależność od siły zasięgu. Winny zapalić się diody od RX do CTR - im więcej diod się zapali tym większy zasięg. Należy pamiętać, że urządzenie aktywnie szuka zasięgu przez ok. 40 sekund poczym się resetuje, jeśli w tym czasie nie znajdziemy miejsca, w którym jest najlepszy zasięg należy ponownie włączyć test zasięgu. W przypadku, jeśli urządzenie nie wykryje zasięgu należy powoli poruszać się po pomieszczeniu z włączonym testem zasięgu do czasu jego wykrycia. Ważne jest by na miejsce instalacji modułu wybrać pole gdzie zasięg modułu radiowego jest najlepszy. W tym celu zalecane jest kilkukrotne powtórzenie testu zasięgu w różnych punktach pomieszczenia (w przypadku, gdy zasięg w całym pomieszczeniu jest jednolity zaleca się montaż modułu przy oknach) 2. Montaż modułu radiowego Montaż urządzenia rozpoczynamy od przykręcenia go do profilowanej blaszki (rys. nr 4) za pomocą śrub, następnie blaszkę wraz z urządzeniem przytwierdzamy do ściany. Kolejnym krokiem jest montaż gniazdka zasilającego w pobliżu modułu radiowego, do którego należy doprowadzić prąd elektryczny. Po wykonaniu tej czynności podłączamy zasilacz do gniazda zasilającego i modułu radiowego. 3. Podłączenie ciepłomierzy oraz wodomierzy do modułu radiowego Podłączenie jednego ciepłomierza do modułu radiowego za pomocą złącza RS 232 (wg rys. nr 5) Podłączenie dwóch ciepłomierzy do modułu radiowego za pomocą złącza RS 232 (wg rys. nr 6) Głowica optyczna (rys. nr 7) Podłączenie interfejsu komunikacyjnego w ciepłomierzach typu MULTICAL i MULTICAL III (wg rys. nr 8) Podłączenie głowicy optycznej w ciepłomierzu typu MULTICAL COMPACT (wg rys. nr 9) Podłączenie interfejsu komunikacyjnego w ciepłomierzu typu AQUATHERM (wg rys. nr 10) Podłączenie interfejsu komunikacyjnego w ciepłomierzu typu SIEMENS (wg rys. nr 11) Podłączenie interfejsu komunikacyjnego w ciepłomierzu typu WSD2C-0.75 (wg rys. nr 12) Podłączenie interfejsu komunikacyjnego w ciepłomierzu typu POLUSTST E (wg rys. nr 13) Podłączenie głowicy optycznej w ciepłomierzu typu Danfoss Inocal 5 (wg rys. nr 14) Podłączenie głowicy optycznej w ciepłomierzu typu Danfoss Sharky (wg rys. nr 15) Podłączenie wodomierzy do modułu radiowego (wg rys. nr 16) Identyfikacja modułu radiowego (wg rys. nr 17) 4. Identyfikacja modułu radiowego. Moduł radiowy posiada naklejkę, na której w polu oznaczonym Serial number (rys. nr) jest nr identyfikacyjny dane urządzenie, za każdym razem trzeba pamiętać by ten numer zapisywać przy adresie, pod, którym został dany moduł założony. 1

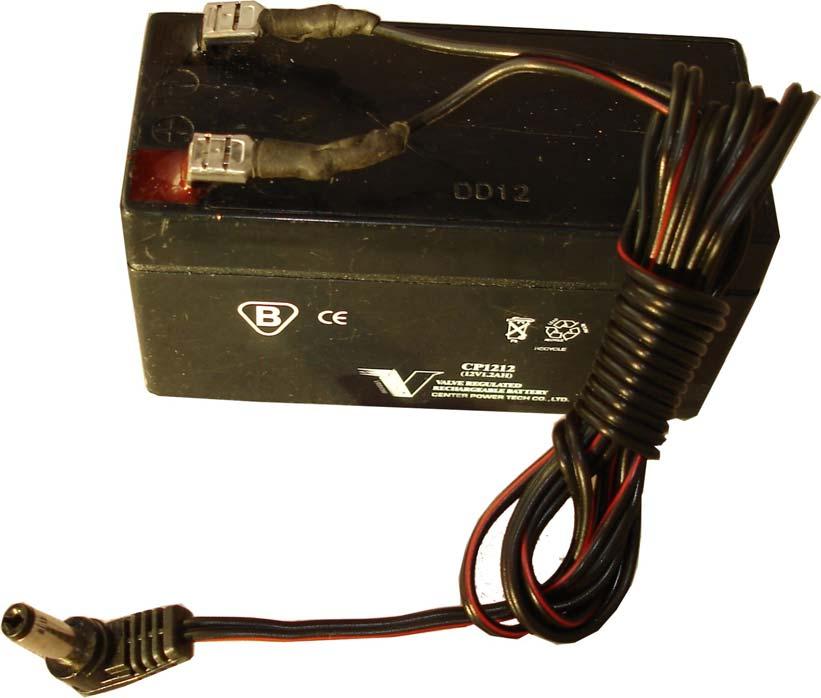

2 Rys. nr 1 Akumulator z przewodem, dzięki któremu można podłączyć go do modułu radiowego Rys. nr 2 Zasilanie i moduł w stanie czuwania 2

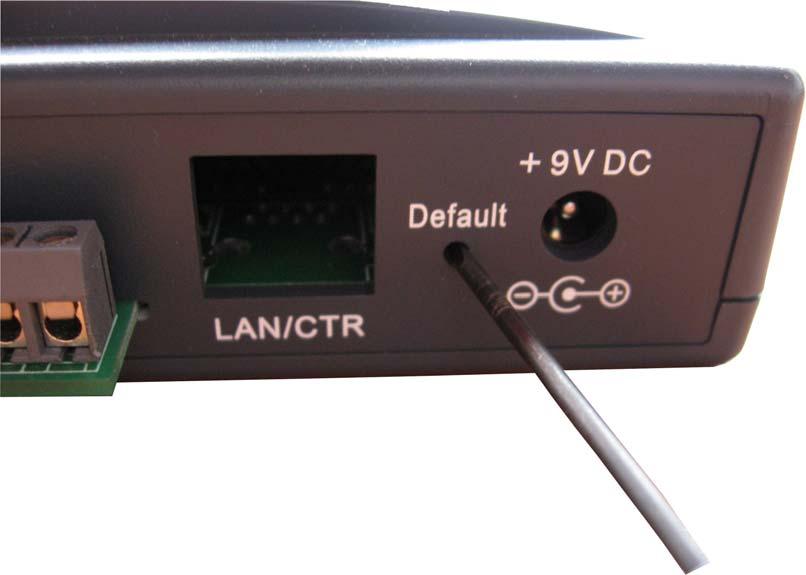

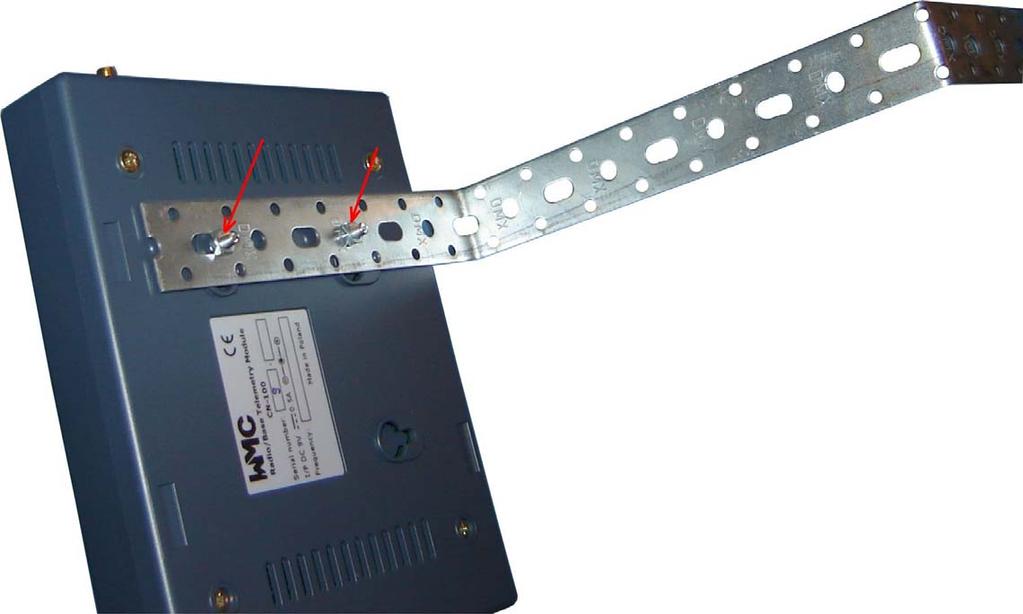

3 Rys. nr 3 Przycisk Default Rys. nr 4 Sposób zamocowania blachy do modułu radiowego 3

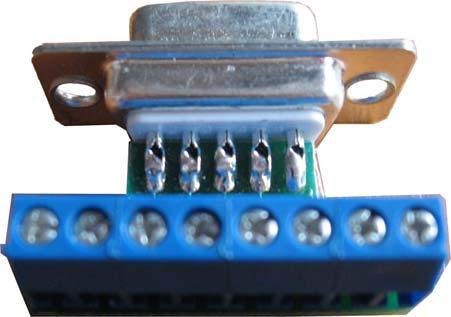

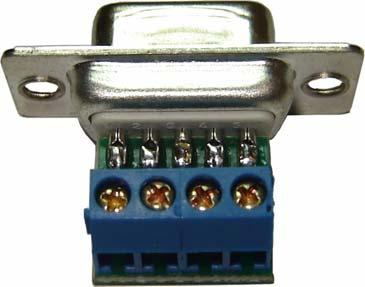

4 Wtyczka RS 232 przeznaczona do modułów z jednym ciepłomierzem Wtyczkę tą podłączamy do złącza COM w Module Radiowym Rys. nr 5 Schemat podłączenia przewodów jednego ciepłomierza do złącza RS 232 4

5 Wtyczka RS 232 przeznaczona do modułów z dwoma ciepłomierzami Wtyczkę tą podłączamy do złącza COM w Module Radiowym DEV 0 DEV 2 Rys. nr 6 Schemat podłączenia przewodów dwóch ciepłomierzy do złącza RS

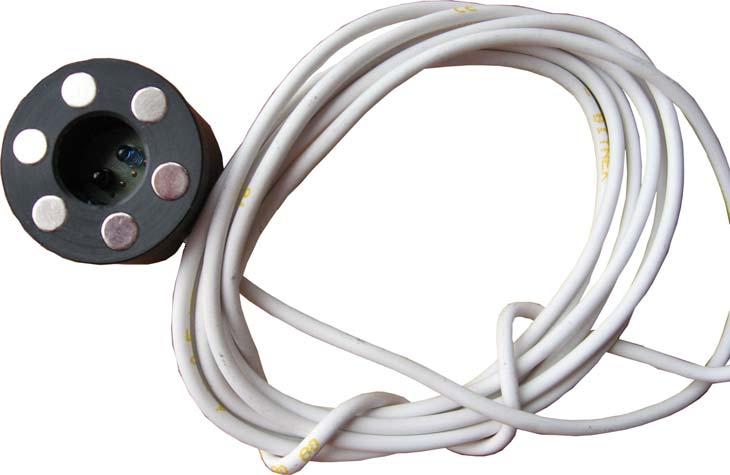

6 Głowicę optyczna mocujemy do ciepłomierza w taki sposób by przewód z niej wychodzący był w pionie a diody umieszczone w głowicy patrzyły bezpośrednio na diody w ciepłomierzu. Głowice optyczne posiadają na stałe umieszczony w nich przewód o długości ok. 3m jeśli ciepłomierz będzie się znajdował w większej odległości od modułu radiowego niż 3m można przewód sygnałowy przedłużyć. Głowica optyczna zastępuje interfejs wewnętrzny dlatego drugi koniec przewodu sygnałowego podłączamy normalnie do złącza RS 232 wg rys. nr 5 jeśli moduł radiowy jest przystosowany do odczytu jednego ciepłomierza i wg rys. nr 6 jeśli moduł radiowy jest przystosowany do odczytu dwóch ciepłomierzy. Rys. nr 7 Głowica optyczna. 6

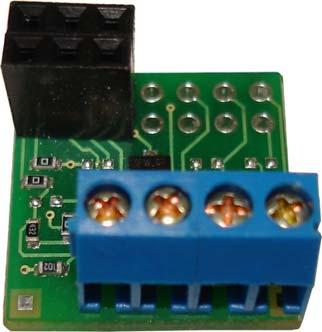

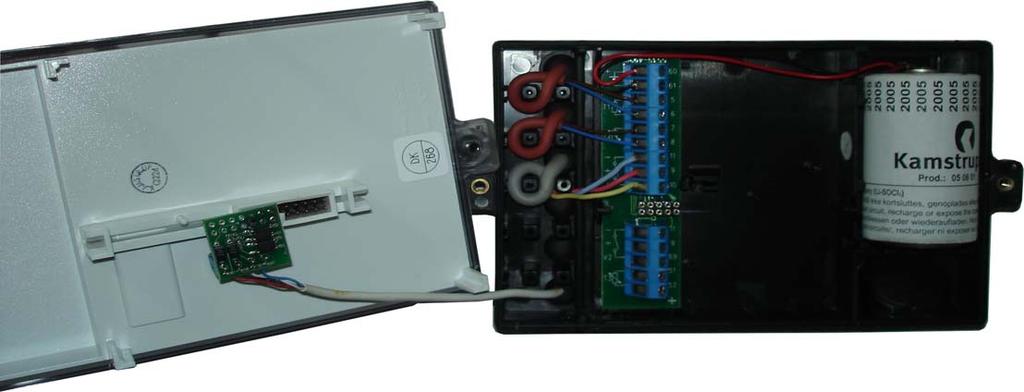

7 Interfejs komunikacyjny do ciepłomierzy typu MULTICAL i MULTICAL III Podłączenie interfejsu komunikacyjnego w ciepłomierzach typu MULTICAL i MULTICAL III Rys. nr 8 Schemat podłączenia przewodów w interfejsie komunikacyjnym oraz podłączenie interfejsu do ciepłomierzy typu MULTICAL i MULTICAL III 7

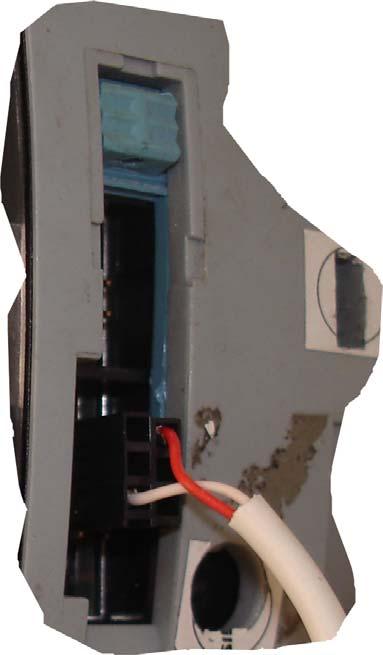

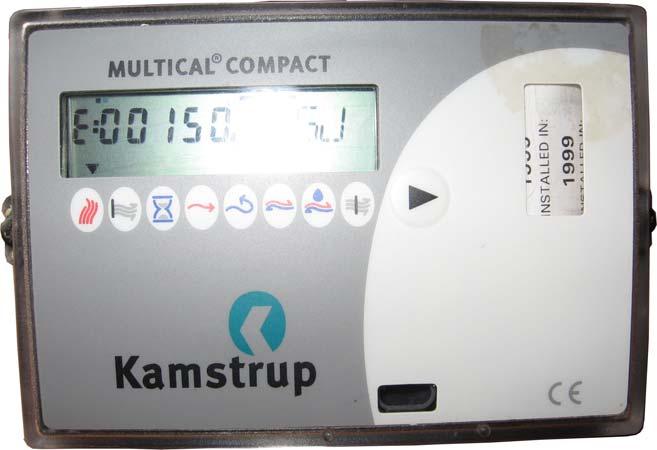

8 Rys. nr 9 Podłączenie głowicy optycznej w ciepłomierzu typu MULTICAL COMPACT 8

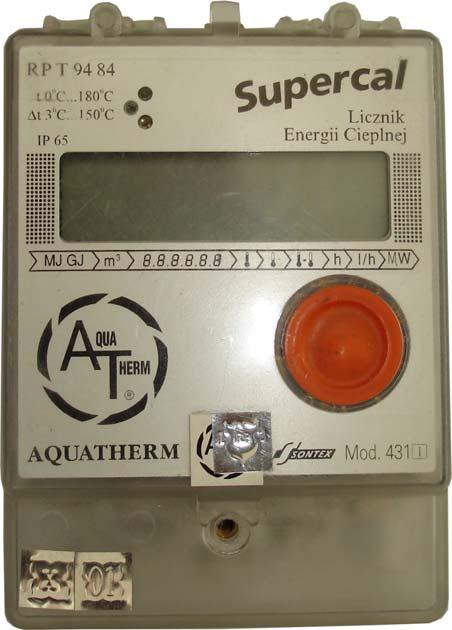

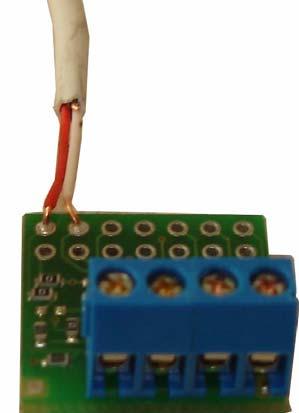

9 Interfejs komunikacyjny do ciepłomierza typu AQUATHERMA Podłączenie interfejsu komunikacyjnego w ciepłomierzu typu AQUATHERM Rys. nr 10 Schemat podłączenia przewodów w interfejsie komunikacyjnym oraz podłączenie interfejsu do ciepłomierza typu AQUATHERM 9

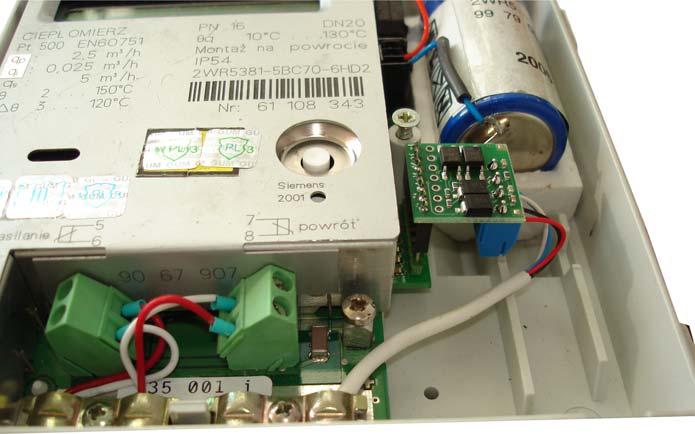

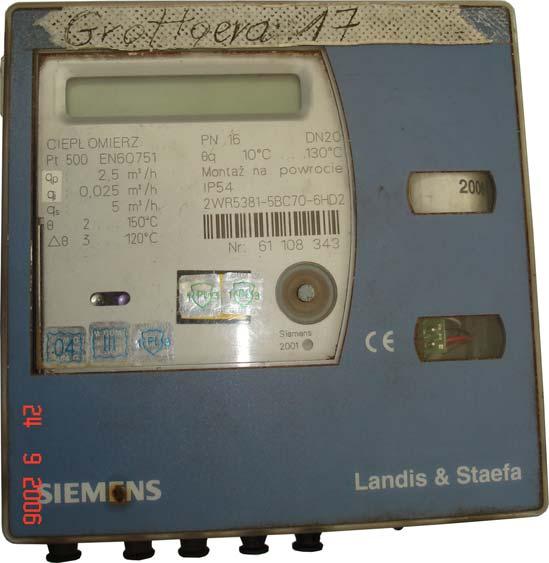

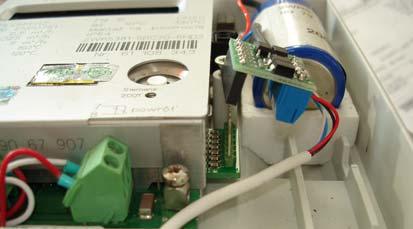

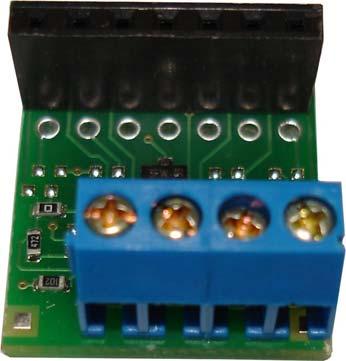

10 Interfejs komunikacyjny do ciepłomierza typu SIEMENS Podłączenie interfejsu komunikacyjnego w ciepłomierzu typu SIEMENS Rys. nr 11 Schemat podłączenia przewodów w interfejsie komunikacyjnym oraz podłączenie interfejsu do ciepłomierza typu SIEMENS 10

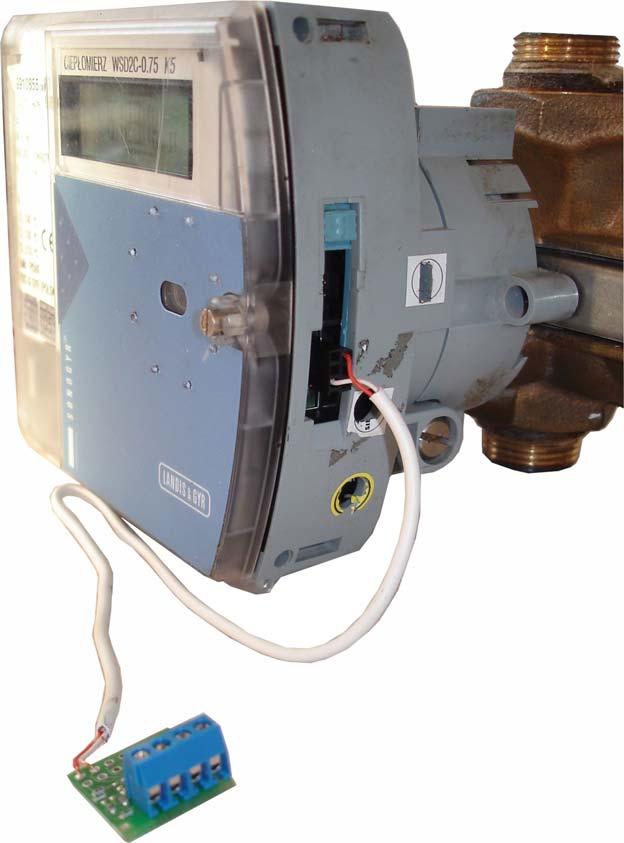

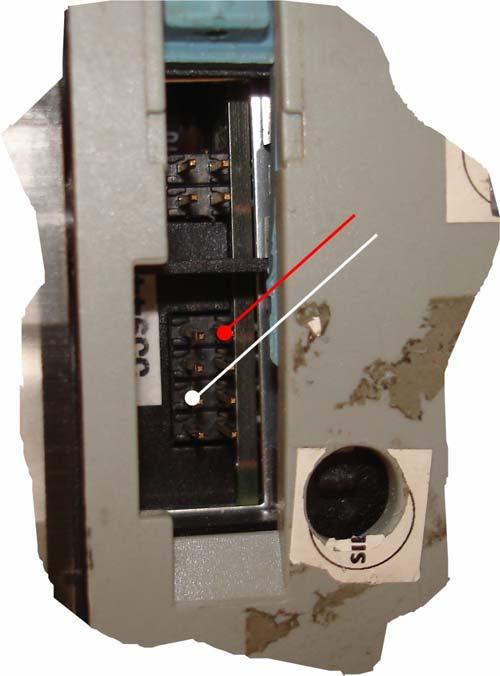

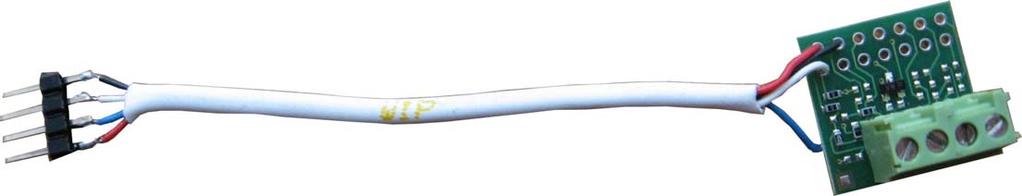

11 Interfejs komunikacyjny do ciepłomierza typu WSD2C Podłączenie interfejsu komunikacyjnego w ciepłomierzu typu WSD2C-0.75 Rys. nr 12 Schemat podłączenia przewodów w interfejsie komunikacyjnym oraz podłączenie interfejsu do ciepłomierza typu WSD2C

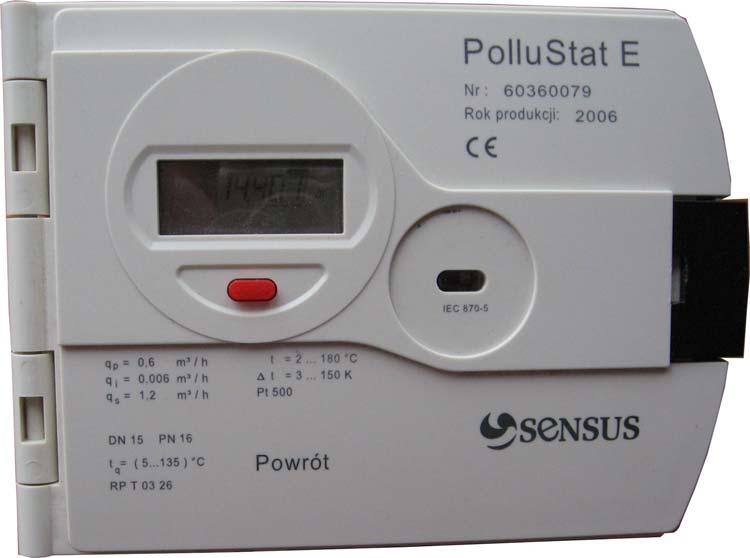

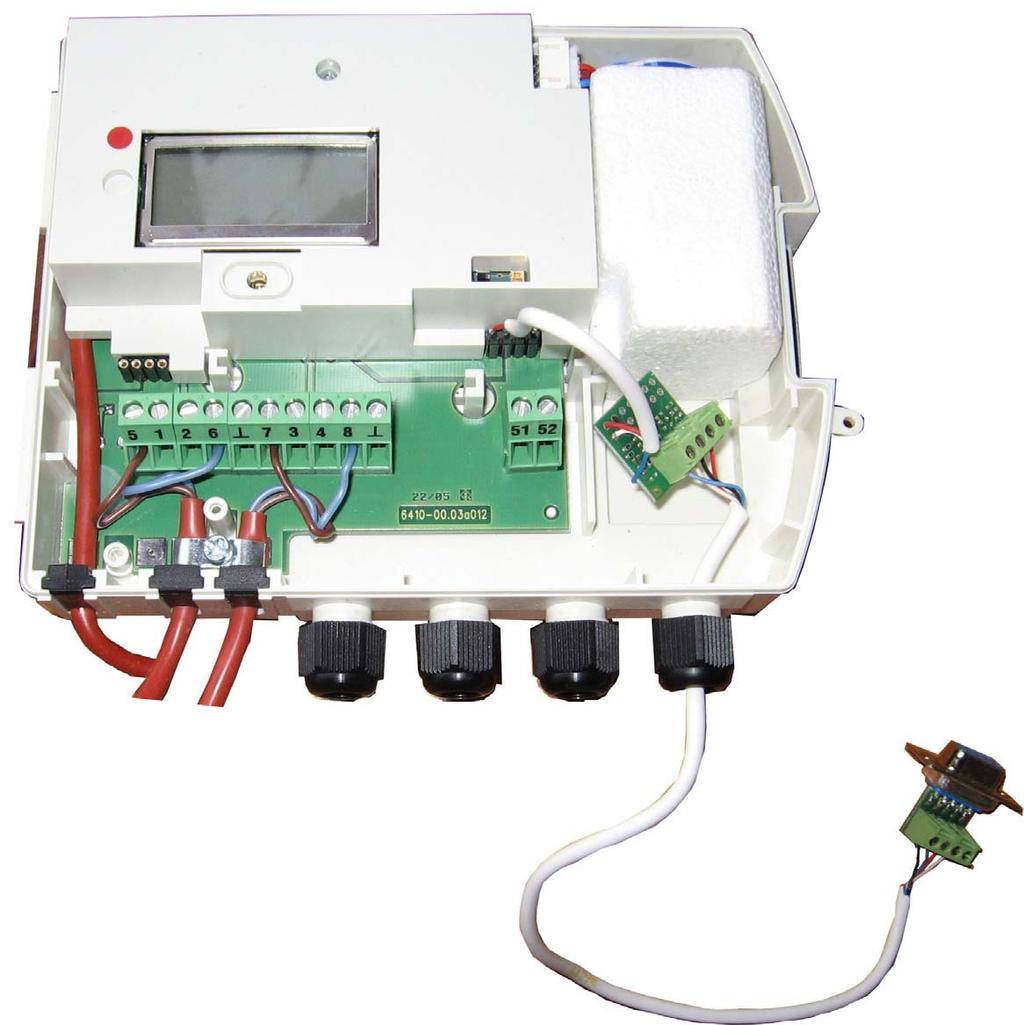

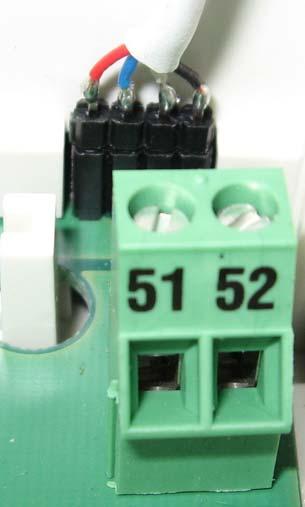

12 Podłączenie interfejsu komunikacyjnego w ciepłomierzu typu SENSUS POLLUSTAT E 12

13 Interfejs komunikacyjny do ciepłomierza typu SENSUS POLLUSTAT E Rys. nr 10 Schemat podłączenia przewodów w interfejsie komunikacyjnym oraz podłączenie interfejsu do ciepłomierza typu SENSUS POLLUSTAT E 13

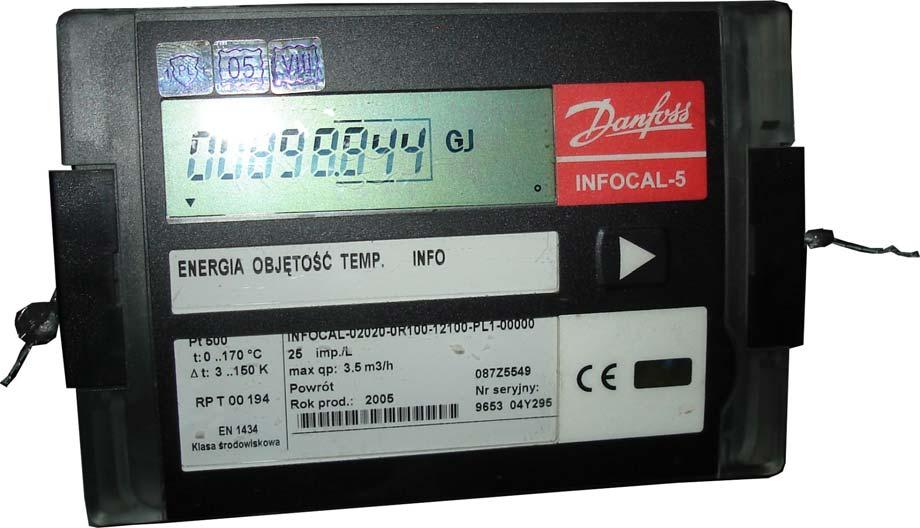

14 Rys. nr 14 Podłączenie głowicy optycznej w ciepłomierzu typu Danfoss Inocal 5 14

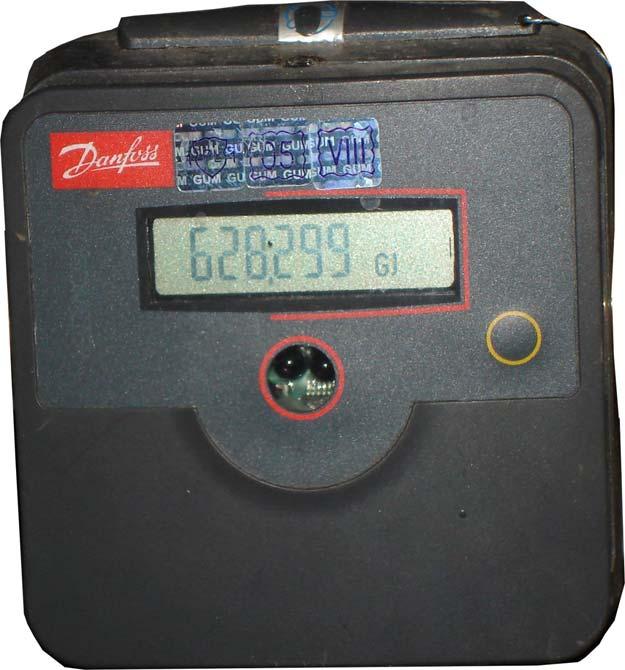

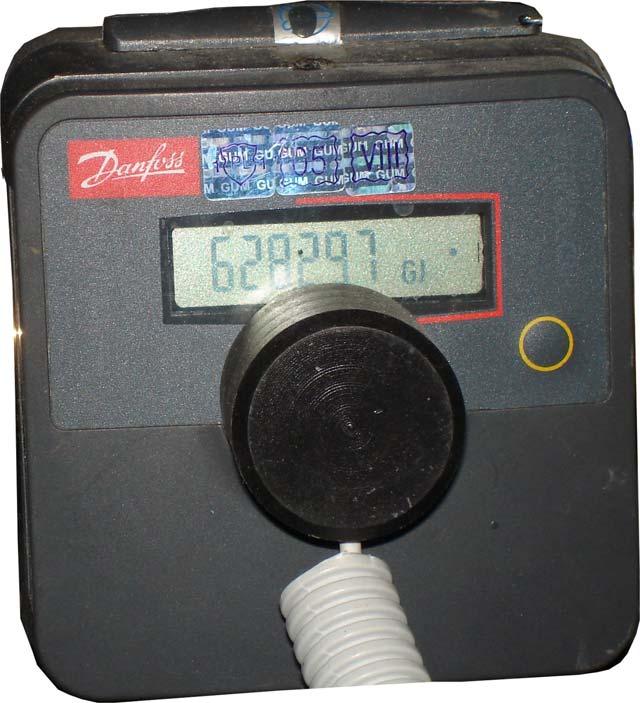

15 Rys. nr 15 Podłączenie głowicy optycznej w ciepłomierzu typu Danfoss Sharky 15

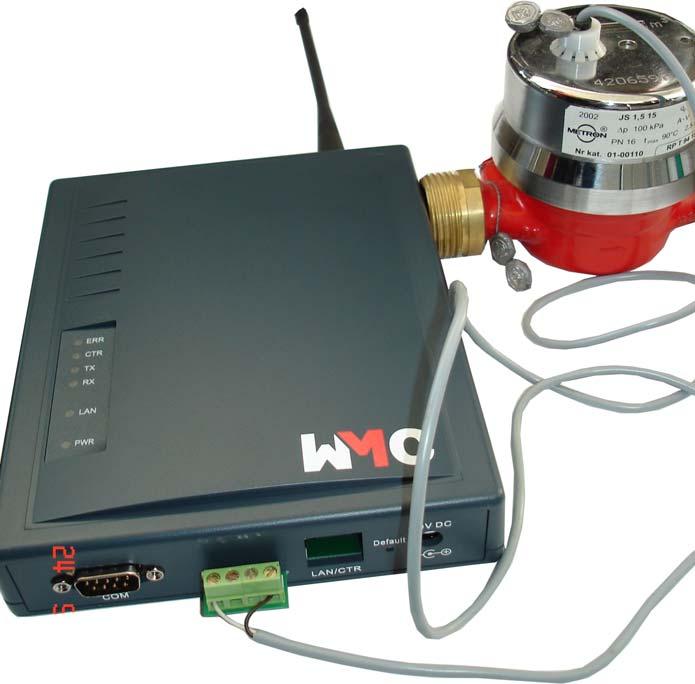

16 A B 1 Wejście jednego z przewodów pierwszego wodomierza 2 - Wejście jednego z przewodów drugiego wodomierza 3 - Wejście zawsze puste 4 - Wejście drugiego z przewodów obydwu wodomierzy Zawsze trzeba zapisywać, do którego zacisku tzn. A czy B został podłączony wodomierz, jego stan oraz ile dany typ wodomierza ma l/imp Podłączenie dwóch wodomierzy Podłączenie jednego wodomierza Rys. nr 16 Schemat podłączenia wodomierzy impulsowych do modułu radiowego 16
