1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12,OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: ^mmmmmm d9) PL (11)62716 (13) Y1 (51) Int.CI. A62B 35/00 ( ) (54) Ewakuacyjny pas zabezpieczający (43) Zgłoszenie ogłoszono: BUP 06/03 (73) Uprawniony z prawa ochronnego: Suski Ryszard, Opole, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 11/06 (72) Twórca(y) wzoru użytkowego: Ryszard Suski, Opole, PL (L> (O

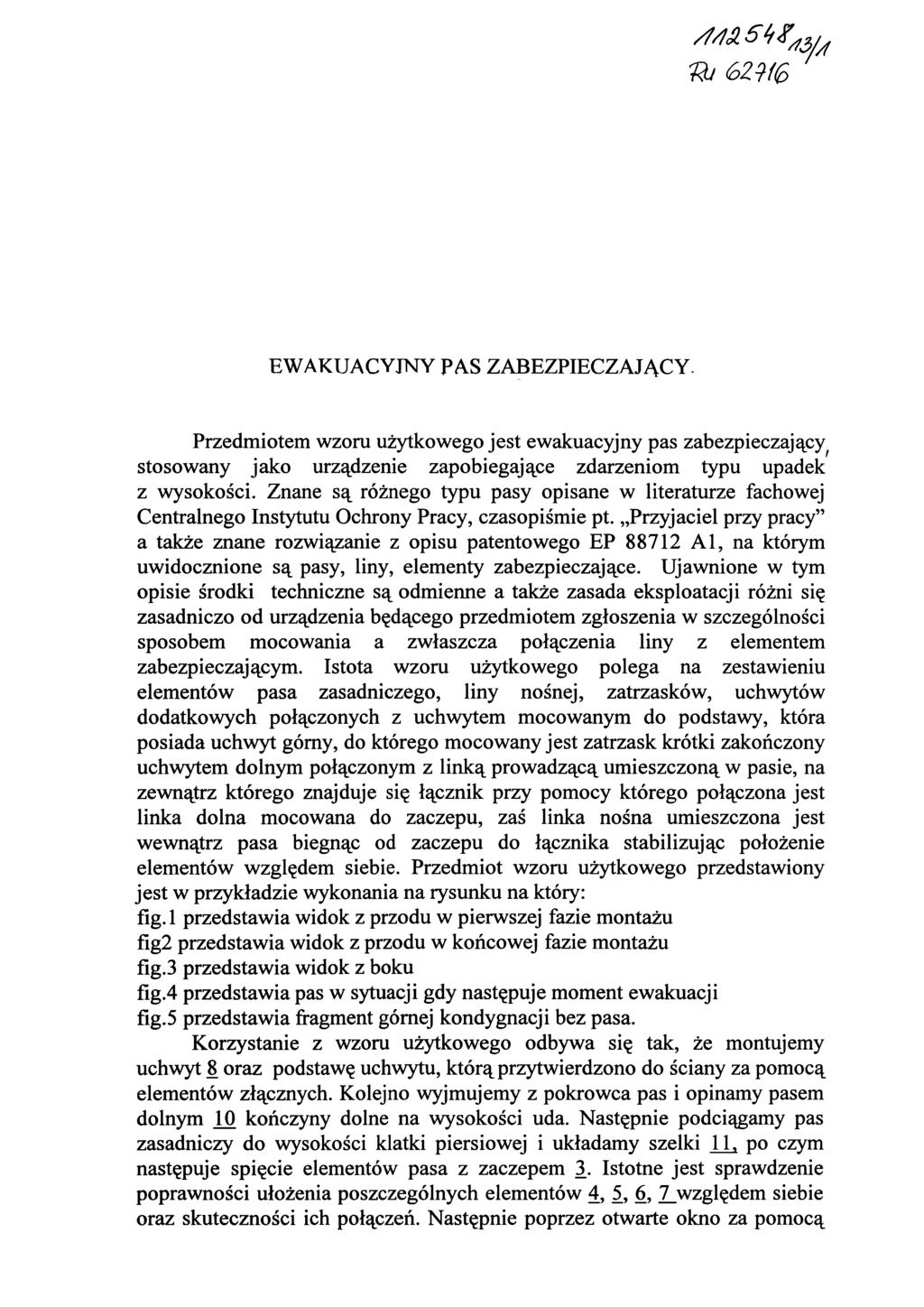

2 EWAKUACYJNY PAS ZABEZPIECZAJĄCY. Przedmiotem wzoru użytkowego jest ewakuacyjny pas zabezpieczający stosowany jako urządzenie zapobiegające zdarzeniom typu upadek z wysokości. Znane są różnego typu pasy opisane w literaturze fachowej Centralnego Instytutu Ochrony Pracy, czasopiśmie pt. Przyjaciel przy pracy" a także znane rozwiązanie z opisu patentowego EP Al, na którym uwidocznione są pasy, liny, elementy zabezpieczające. Ujawnione w tym opisie środki techniczne są odmienne a także zasada eksploatacji różni się zasadniczo od urządzenia będącego przedmiotem zgłoszenia w szczególności sposobem mocowania a zwłaszcza połączenia liny z elementem zabezpieczającym. Istota wzoru użytkowego polega na zestawieniu elementów pasa zasadniczego, liny nośnej, zatrzasków, uchwytów dodatkowych połączonych z uchwytem mocowanym do podstawy, która posiada uchwyt górny, do którego mocowany jest zatrzask krótki zakończony uchwytem dolnym połączonym z linką prowadzącą umieszczoną w pasie, na zewnątrz którego znajduje się łącznik przy pomocy którego połączona jest linka dolna mocowana do zaczepu, zaś linka nośna umieszczona jest wewnątrz pasa biegnąc od zaczepu do łącznika stabilizując położenie elementów względem siebie. Przedmiot wzoru użytkowego przedstawiony jest w przykładzie wykonania na rysunku na który: fig. 1 przedstawia widok z przodu w pierwszej fazie montażu fig2 przedstawia widok z przodu w końcowej fazie montażu fig.3 przedstawia widok z boku fig.4 przedstawia pas w sytuacji gdy następuje moment ewakuacji fig.5 przedstawia fragment górnej kondygnacji bez pasa. Korzystanie z wzoru użytkowego odbywa się tak, że montujemy uchwyt 8 oraz podstawę uchwytu, którą przytwierdzono do ściany za pomocą elementów złącznych. Kolejno wyjmujemy z pokrowca pas i opinamy pasem dolnym K) kończyny dolne na wysokości uda. Następnie podciągamy pas zasadniczy do wysokości klatki piersiowej i układamy szelki JJ^ po czym następuje spięcie elementów pasa z zaczepem 3. Istotne jest sprawdzenie poprawności ułożenia poszczególnych elementów 4, 5., 6, 7_względem siebie oraz skuteczności ich połączeń. Następnie poprzez otwarte okno za pomocą

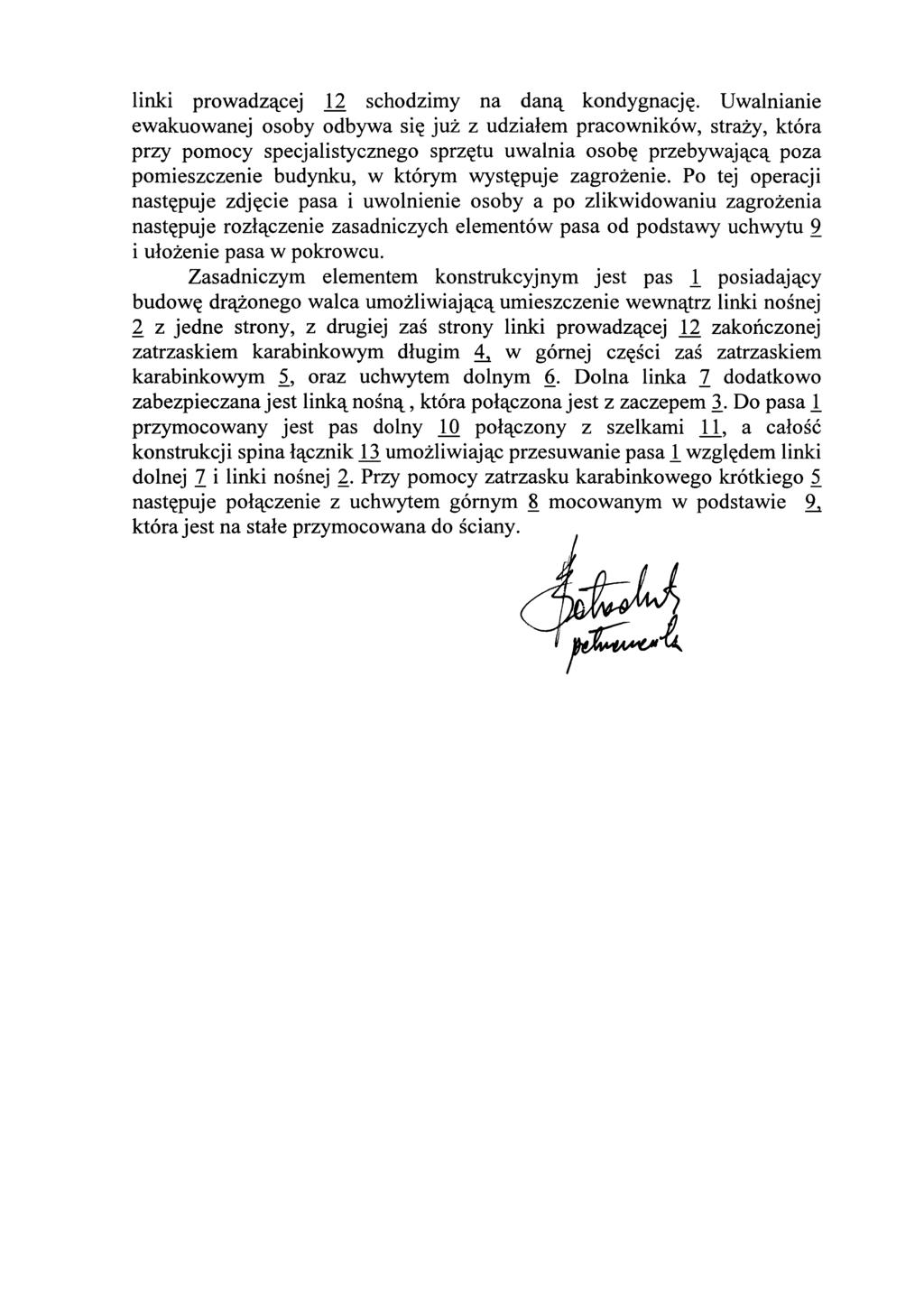

3 linki prowadzącej J_2 schodzimy na daną kondygnację. Uwalnianie ewakuowanej osoby odbywa się już z udziałem pracowników, straży, która przy pomocy specjalistycznego sprzętu uwalnia osobę przebywającą poza pomieszczenie budynku, w którym występuje zagrożenie. Po tej operacji następuje zdjęcie pasa i uwolnienie osoby a po zlikwidowaniu zagrożenia następuje rozłączenie zasadniczych elementów pasa od podstawy uchwytu 9 i ułożenie pasa w pokrowcu. Zasadniczym elementem konstrukcyjnym jest pas 1 posiadający budowę drążonego walca umożliwiającą umieszczenie wewnątrz linki nośnej 2 z jedne strony, z drugiej zaś strony linki prowadzącej Y2 zakończonej zatrzaskiem karabinkowym długim 4^ w górnej części zaś zatrzaskiem karabinkowym 5., oraz uchwytem dolnym 6. Dolna linka 7 dodatkowo zabezpieczana jest linką nośną, która połączona jest z zaczepem 3.. Do pasa 1 przymocowany jest pas dolny K) połączony z szelkami JJ_, a całość konstrukcji spina łącznik j_3 umożliwiając przesuwanie pasa i względem linki dolnej 7 i linki nośnej 2. Przy pomocy zatrzasku karabinkowego krótkiego 5. następuje połączenie z uchwytem górnym 8 mocowanym w podstawie 9± która jest na stałe przymocowana do ściany.

4 /mste^/a ZASTRZEŻENIA OCHRONNE Ewakuacyjny pas zabezpieczający zbudowany z liny, zaczepów, uchwytów, znamienny tym, że podstawa (9) posiada uchwyt górny (8), do którego mocowany jest zatrzask karabinkowy krótki (5) zakończony uchwytem dolnym (6) połączony z linką prowadzącą (12) umieszczoną w pasie Q}, na zewnątrz którego znajduje się łącznik (13), z którym połączona jest linka dolna (7) mocowana do zaczepu (3). Ewakuacyjny pas zabezpieczający według zastrz. 1 znamienny tym, że linka nośna (2) umieszczona wewnątrz pasa (i) biegnie od zaczepu (3.) do łącznika (13) stabilizuje położenie elementów względem siebie <jl^w«^
