PROTOKÓŁ SPRAWDZEŃ ODBIORCZYCH/OKRESOWYCH INSTALACJI ELEKTRYCZNYCH

Transkrypt

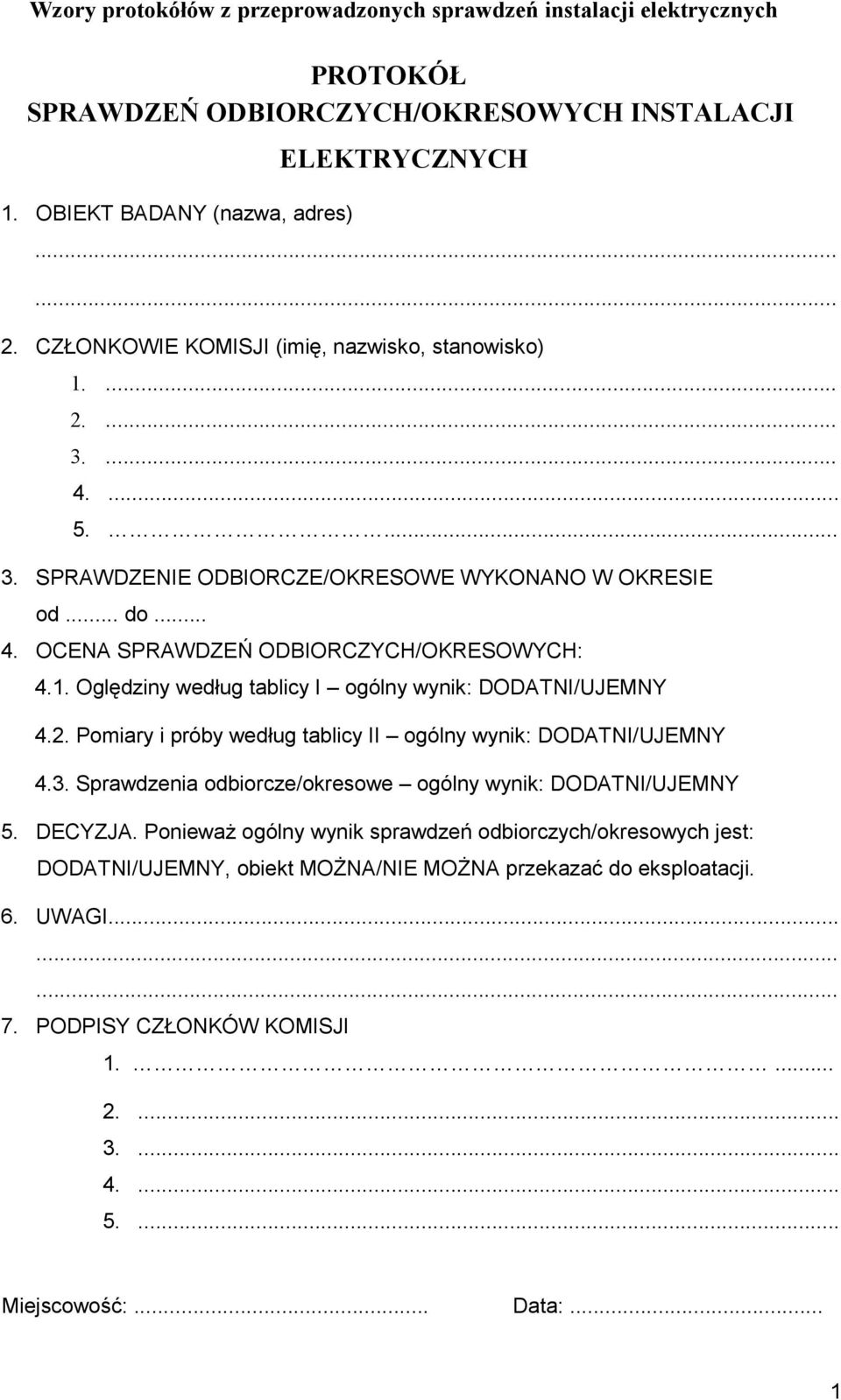

1 Wzory protokółów z przeprowadzonych sprawdzeń instalacji elektrycznych PROTOKÓŁ SPRAWDZEŃ ODBIORCZYCH/OKRESOWYCH INSTALACJI 1. OBIEKT BADANY (nazwa, adres) ELEKTRYCZNYCH CZŁONKOWIE KOMISJI (imię, nazwisko, stanowisko) SPRAWDZENIE ODBIORCZE/OKRESOWE WYKONANO W OKRESIE od... do OCENA SPRAWDZEŃ ODBIORCZYCH/OKRESOWYCH: 4.1. Oględziny według tablicy I ogólny wynik: DODATNI/UJEMNY 4.2. Pomiary i próby według tablicy II ogólny wynik: DODATNI/UJEMNY 4.3. Sprawdzenia odbiorcze/okresowe ogólny wynik: DODATNI/UJEMNY 5. DECYZJA. PoniewaŜ ogólny wynik sprawdzeń odbiorczych/okresowych jest: DODATNI/UJEMNY, obiekt MOśNA/NIE MOśNA przekazać do eksploatacji. 6. UWAGI PODPISY CZŁONKÓW KOMISJI Miejscowość:... Data:... 1

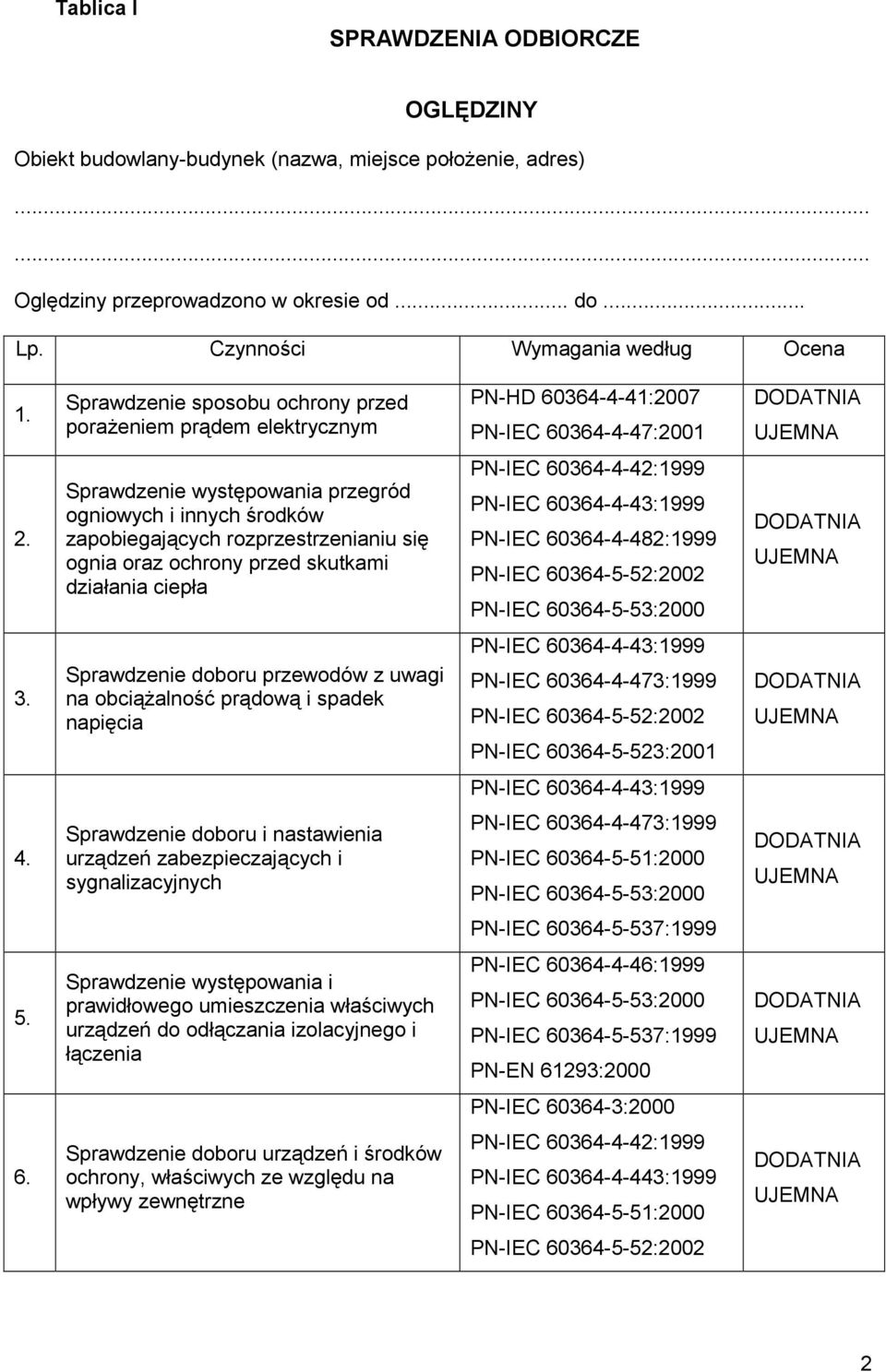

2 Tablica I SPRAWDZENIA ODBIORCZE OGLĘDZINY Obiekt budowlany-budynek (nazwa, miejsce połoŝenie, adres) Oględziny przeprowadzono w okresie od... do... Lp. Czynności Wymagania według Ocena 1. Sprawdzenie sposobu ochrony przed poraŝeniem prądem elektrycznym PN-HD :2007 PN-IEC : Sprawdzenie występowania przegród ogniowych i innych środków zapobiegających rozprzestrzenianiu się ognia oraz ochrony przed skutkami działania ciepła PN-IEC :1999 PN-IEC :1999 PN-IEC :1999 PN-IEC :2002 PN-IEC : Sprawdzenie doboru przewodów z uwagi na obciąŝalność prądową i spadek napięcia PN-IEC :1999 PN-IEC :1999 PN-IEC :2002 PN-IEC :2001 PN-IEC : Sprawdzenie doboru i nastawienia urządzeń zabezpieczających i sygnalizacyjnych PN-IEC :1999 PN-IEC :2000 PN-IEC :2000 PN-IEC : Sprawdzenie występowania i prawidłowego umieszczenia właściwych urządzeń do odłączania izolacyjnego i łączenia PN-IEC :1999 PN-IEC :2000 PN-IEC :1999 PN-EN 61293:2000 PN-IEC : Sprawdzenie doboru urządzeń i środków ochrony, właściwych ze względu na wpływy zewnętrzne PN-IEC :1999 PN-IEC :1999 PN-IEC :2000 PN-IEC :2002 2

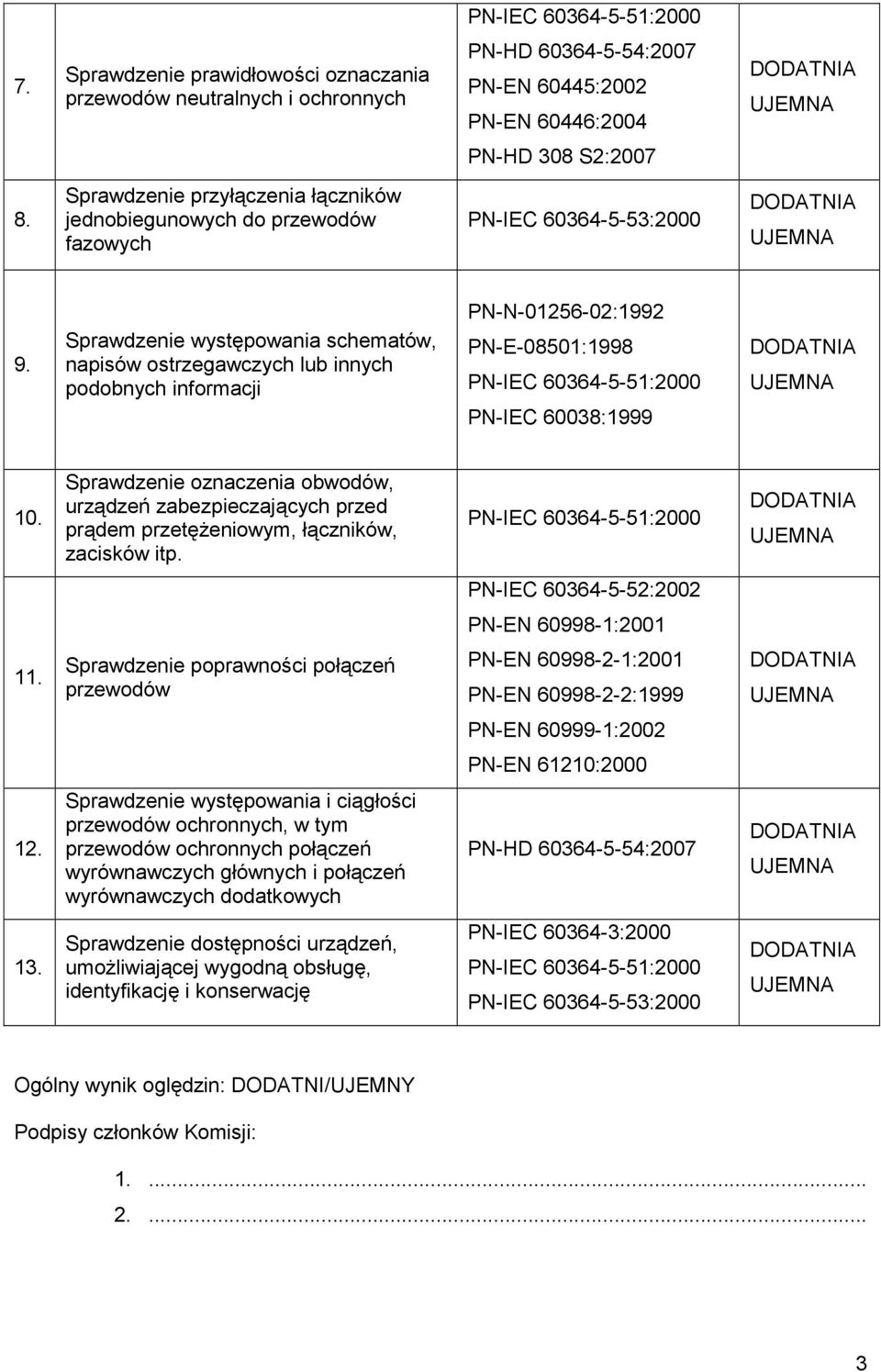

3 PN-IEC : Sprawdzenie prawidłowości oznaczania przewodów neutralnych i ochronnych PN-HD :2007 PN-EN 60445:2002 PN-EN 60446:2004 PN-HD 308 S2: Sprawdzenie przyłączenia łączników jednobiegunowych do przewodów fazowych PN-IEC : Sprawdzenie występowania schematów, napisów ostrzegawczych lub innych podobnych informacji PN-N :1992 PN-E-08501:1998 PN-IEC :2000 PN-IEC 60038: Sprawdzenie oznaczenia obwodów, urządzeń zabezpieczających przed prądem przetęŝeniowym, łączników, zacisków itp. PN-IEC :2000 PN-IEC :2002 PN-EN : Sprawdzenie poprawności połączeń przewodów PN-EN :2001 PN-EN :1999 PN-EN :2002 PN-EN 61210: Sprawdzenie występowania i ciągłości przewodów ochronnych, w tym przewodów ochronnych połączeń wyrównawczych głównych i połączeń wyrównawczych dodatkowych PN-HD : Sprawdzenie dostępności urządzeń, umoŝliwiającej wygodną obsługę, identyfikację i konserwację PN-IEC :2000 PN-IEC :2000 PN-IEC :2000 Ogólny wynik oględzin: DODATNI/UJEMNY Podpisy członków Komisji:

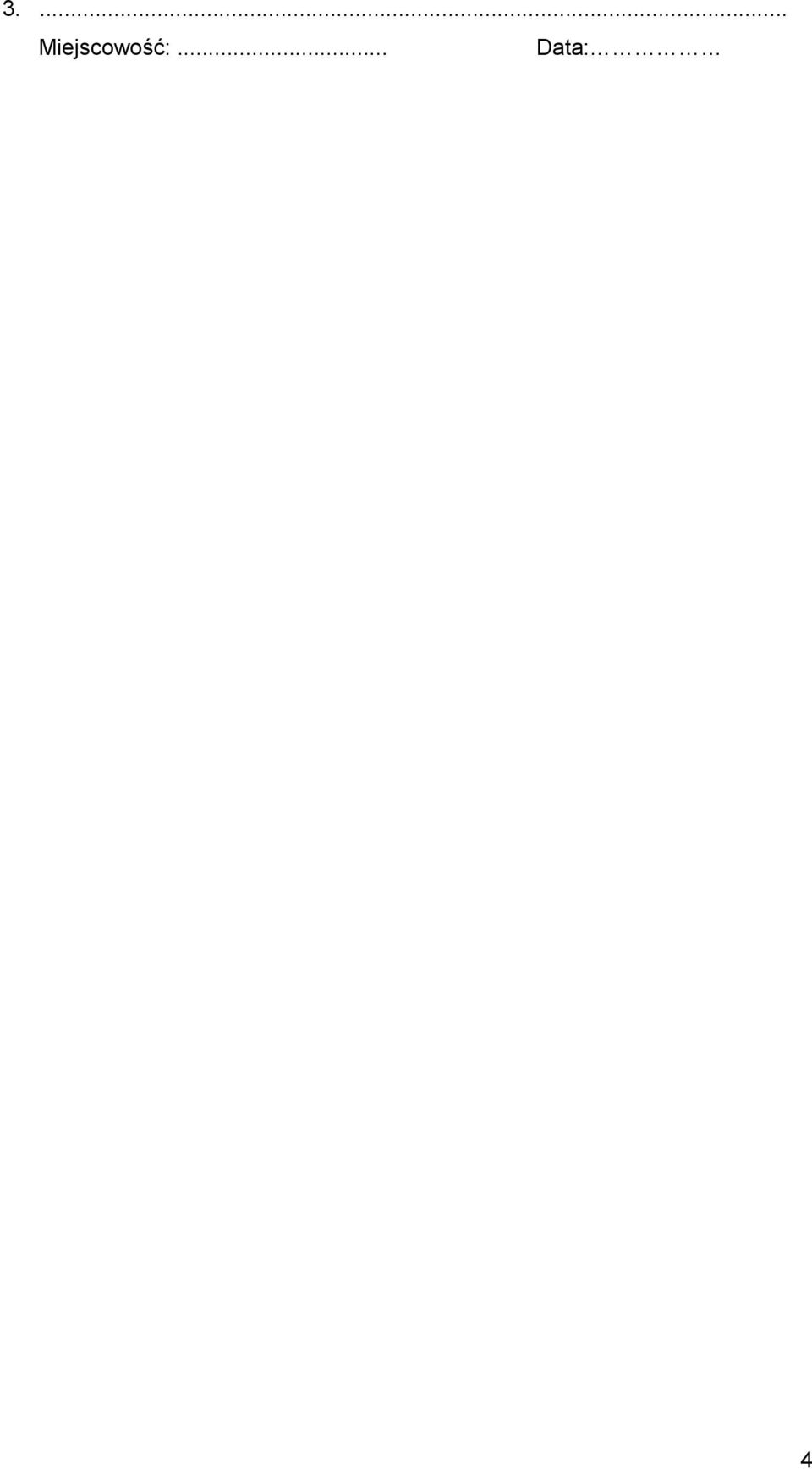

4 3.... Miejscowość:... Data: 4

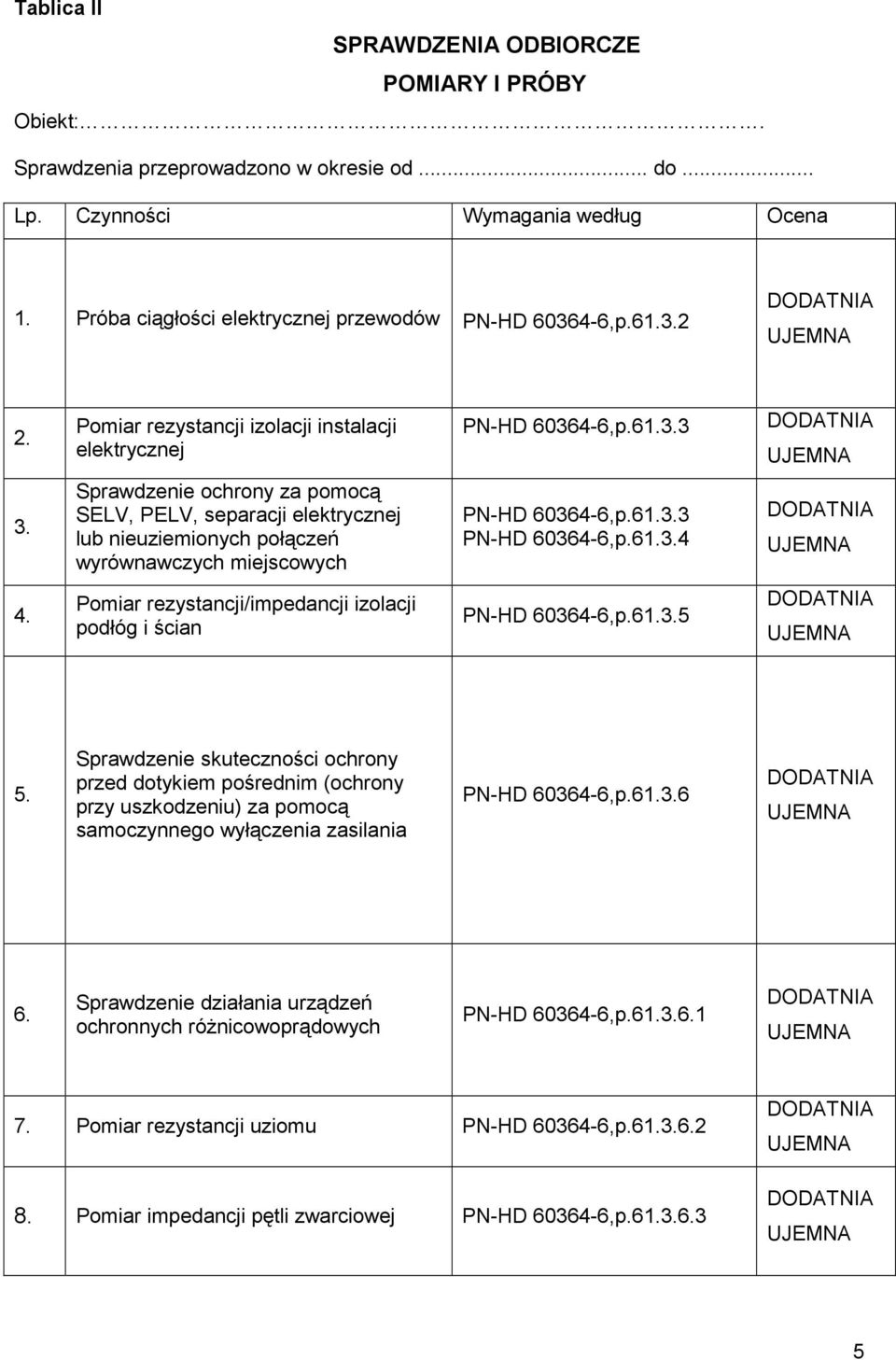

5 Tablica II SPRAWDZENIA ODBIORCZE POMIARY I PRÓBY Obiekt:. Sprawdzenia przeprowadzono w okresie od... do... Lp. Czynności Wymagania według Ocena 1. Próba ciągłości elektrycznej przewodów PN-HD ,p Pomiar rezystancji izolacji instalacji elektrycznej PN-HD ,p Sprawdzenie ochrony za pomocą SELV, PELV, separacji elektrycznej lub nieuziemionych połączeń wyrównawczych miejscowych PN-HD ,p PN-HD ,p Pomiar rezystancji/impedancji izolacji podłóg i ścian PN-HD ,p Sprawdzenie skuteczności ochrony przed dotykiem pośrednim (ochrony przy uszkodzeniu) za pomocą samoczynnego wyłączenia zasilania PN-HD ,p Sprawdzenie działania urządzeń ochronnych róŝnicowoprądowych PN-HD ,p Pomiar rezystancji uziomu PN-HD ,p Pomiar impedancji pętli zwarciowej PN-HD ,p

6 9. Sprawdzenie skuteczności środków zastosowanych do ochrony uzupełniającej PN-HD ,p Sprawdzenie biegunowości PN-HD ,p Sprawdzenie kolejności faz PN-HD ,p Próby funkcjonalne PN-HD ,p PN-E-04700:1998/Az1: Sprawdzenie spadku napięcia PN-HD ,p Ogólny wynik pomiarów i prób: DODATNI/UJEMNY Podpisy członków Komisji: Miejscowość:.. Data:. 6

7 Wzory protokółów z pomiarów w instalacjach elektrycznych PROTOKÓŁ Z POMIARÓW SKUTECZNOŚCI OCHRONY PRZECIWPORAśENIOWEJ W INSTALACJACH ELEKTRYCZNYCH Z ZABEZPIECZENIAMI NADPRĄDOWYMI (Nazwa firmy wykonującej pomiary) Zleceniodawca: Protokół nr Z POMIARÓW SKUTECZNOŚCI OCHRONY PRZECIWPORAśENIOWEJ W INSTALACJACH ELEKTRYCZNYCH Z ZABEZPIECZENIAMI NADPRĄDOWYMI z dnia... r.... Obiekt:... Układ sieci... U O...U L...t a... Szkic rozmieszczenia badanych obwodów i urządzeń elektrycznych przedstawiono na rys:... lub zastosowano symbole zgodne z dokumentacją, jednoznacznie identyfikujące obiekty. Lp. Typ przewodu (kabla) lub urządzenia elektrycznego Nazwa obwodu lub urządzenia elektrycznego oraz symbol zgodny z dokumentacją Typ zabezpieczeń I n [A] I a [A] Z S pom [Ω] Z S dop [Ω] Ocena skuteczności: tak nie gdzie: U o U L t a napięcie fazowe sieci napięcie dotykowe dopuszczalne długotrwale maksymalny czas wyłączenia 7

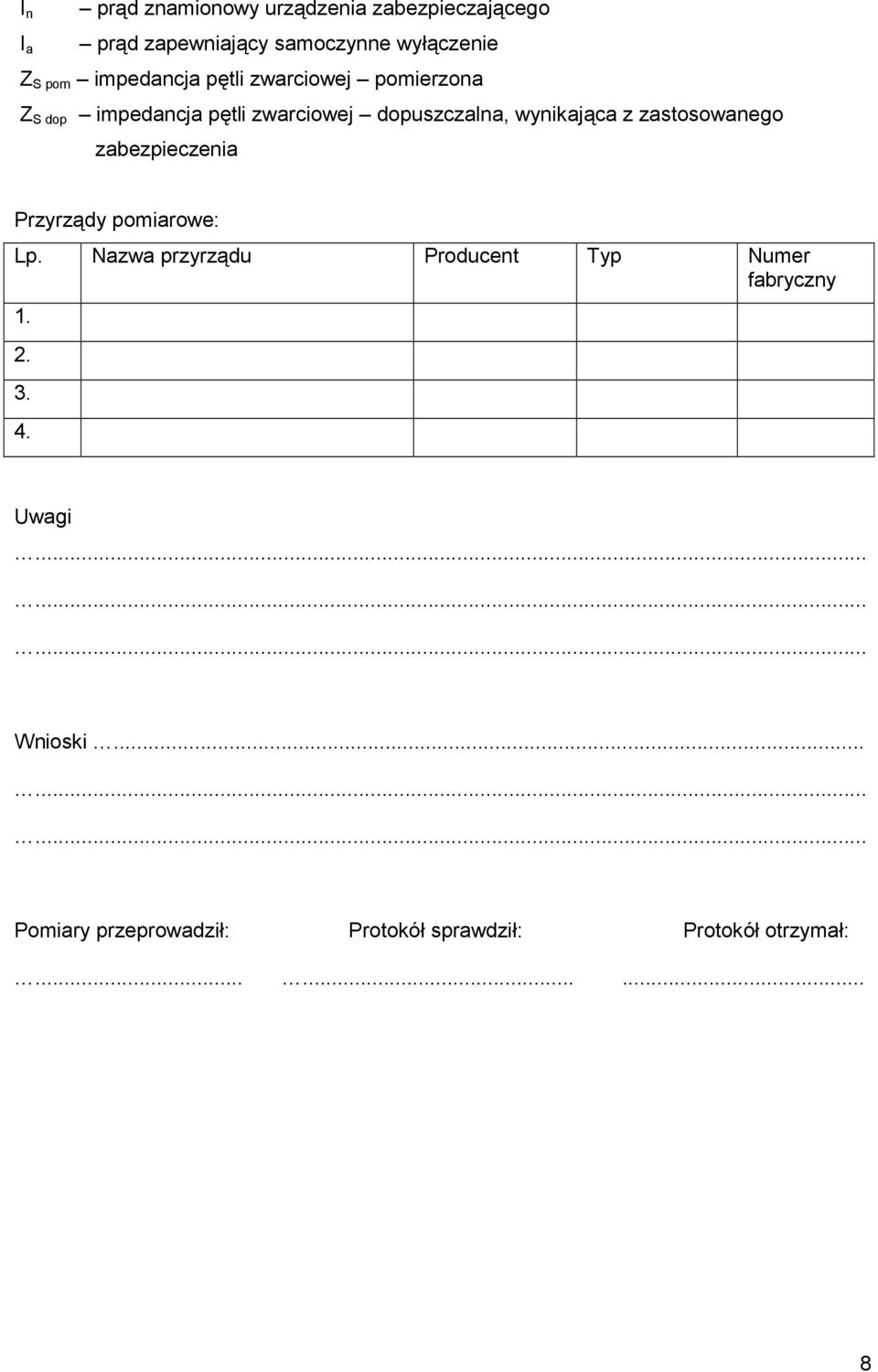

8 I n I a prąd znamionowy urządzenia zabezpieczającego prąd zapewniający samoczynne wyłączenie Z S pom impedancja pętli zwarciowej pomierzona Z S dop impedancja pętli zwarciowej dopuszczalna, wynikająca z zastosowanego zabezpieczenia Przyrządy pomiarowe: Lp. Nazwa przyrządu Producent Typ Numer fabryczny Uwagi Wnioski Pomiary przeprowadził: Protokół sprawdził: Protokół otrzymał:

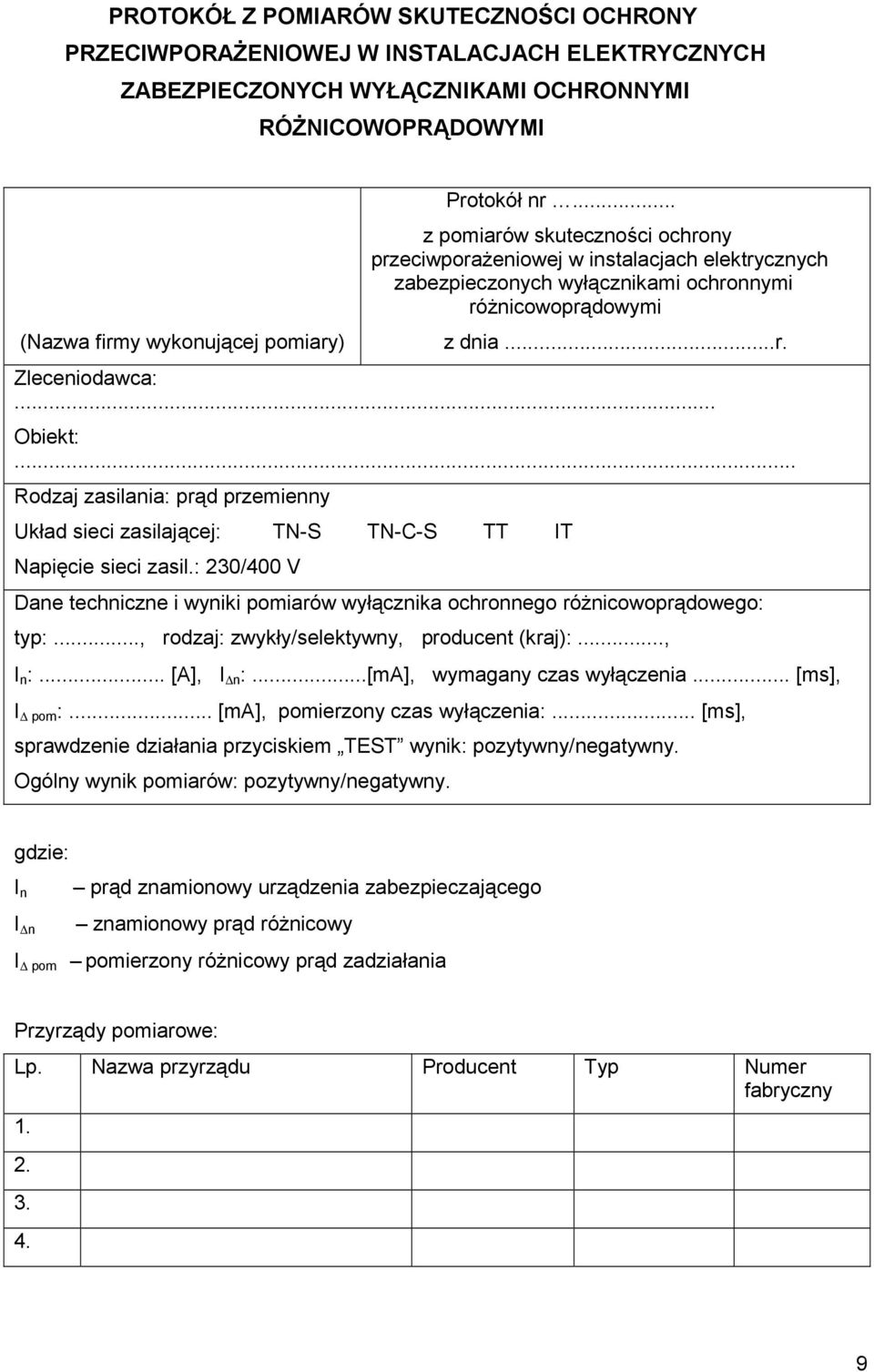

9 PROTOKÓŁ Z POMIARÓW SKUTECZNOŚCI OCHRONY PRZECIWPORAśENIOWEJ W INSTALACJACH ELEKTRYCZNYCH ZABEZPIECZONYCH WYŁĄCZNIKAMI OCHRONNYMI RÓśNICOWOPRĄDOWYMI (Nazwa firmy wykonującej pomiary) Protokół nr... z pomiarów skuteczności ochrony przeciwporaŝeniowej w instalacjach elektrycznych zabezpieczonych wyłącznikami ochronnymi róŝnicowoprądowymi z dnia...r. Zleceniodawca:... Obiekt:... Rodzaj zasilania: prąd przemienny Układ sieci zasilającej: TN-S TN-C-S TT IT Napięcie sieci zasil.: 230/400 V Dane techniczne i wyniki pomiarów wyłącznika ochronnego róŝnicowoprądowego: typ:..., rodzaj: zwykły/selektywny, producent (kraj):..., I n :... [A], I n :...[ma], wymagany czas wyłączenia... [ms], I pom :... [ma], pomierzony czas wyłączenia:... [ms], sprawdzenie działania przyciskiem TEST wynik: pozytywny/negatywny. Ogólny wynik pomiarów: pozytywny/negatywny. gdzie: I n I n prąd znamionowy urządzenia zabezpieczającego znamionowy prąd róŝnicowy I pom pomierzony róŝnicowy prąd zadziałania Przyrządy pomiarowe: Lp. Nazwa przyrządu Producent Typ Numer fabryczny

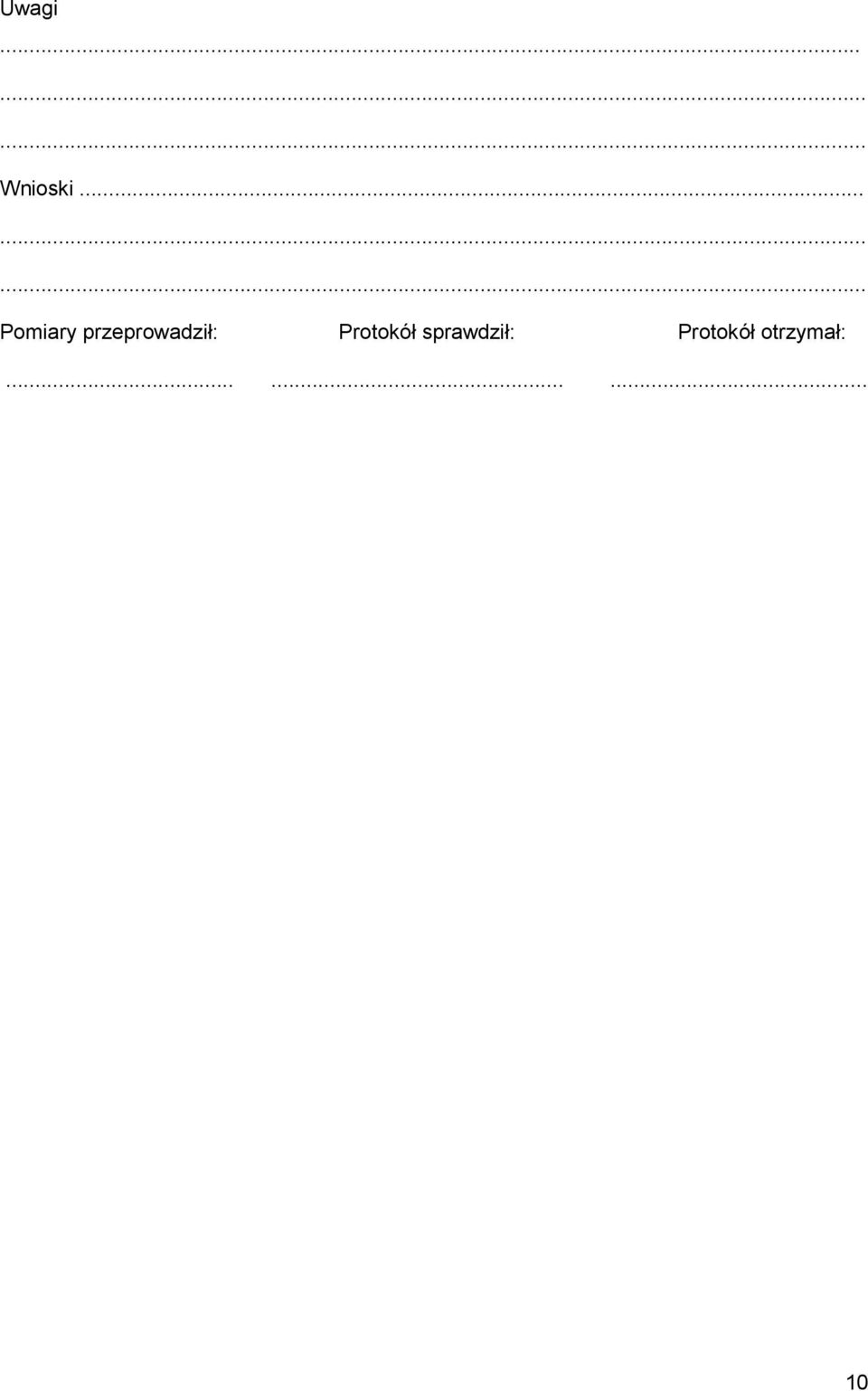

10 Uwagi... Wnioski... Pomiary przeprowadził: Protokół sprawdził: Protokół otrzymał:

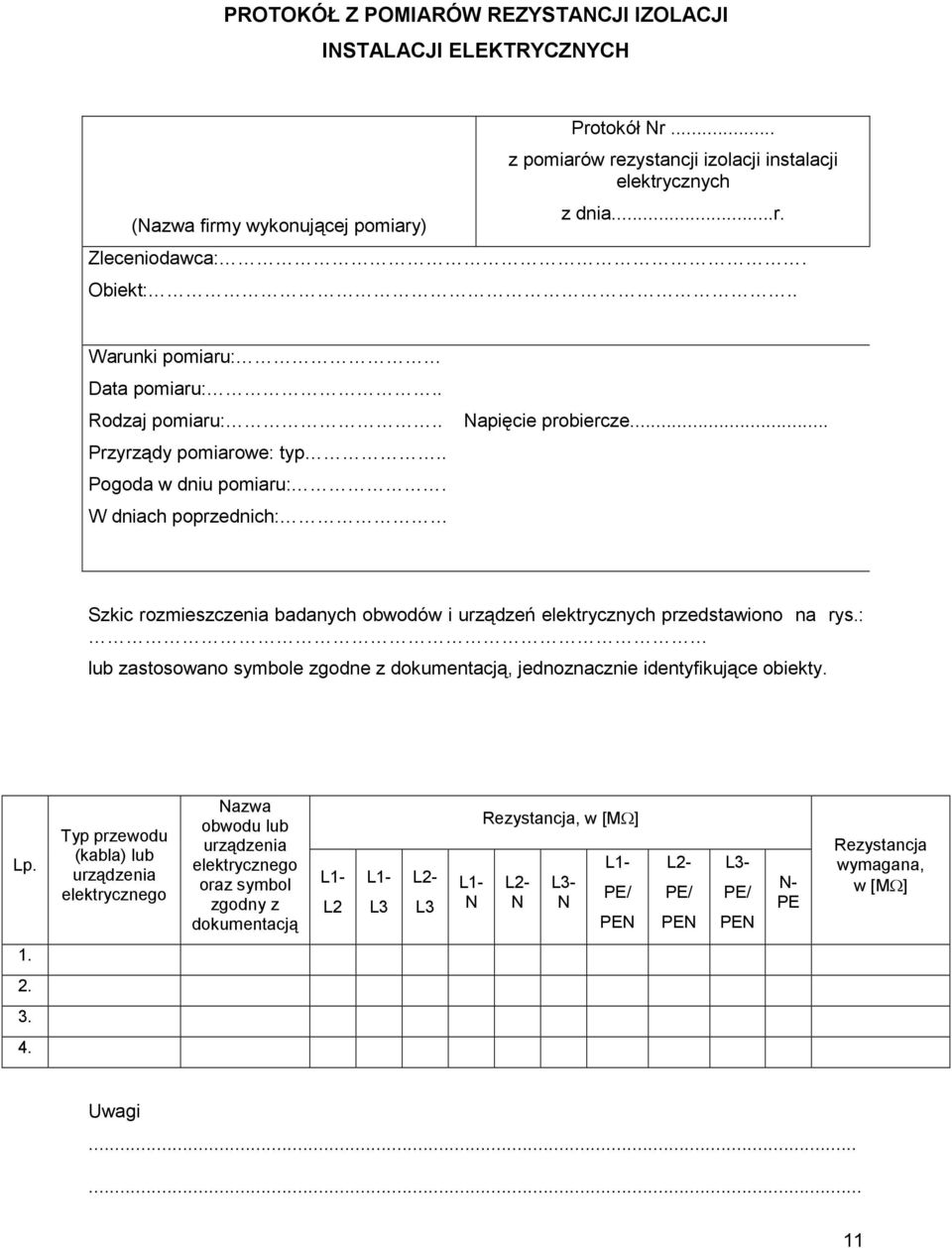

11 PROTOKÓŁ Z POMIARÓW REZYSTANCJI IZOLACJI INSTALACJI ELEKTRYCZNYCH (Nazwa firmy wykonującej pomiary) Protokół Nr... z pomiarów rezystancji izolacji instalacji elektrycznych z dnia...r. Zleceniodawca:. Obiekt:.. Warunki pomiaru: Data pomiaru:.. Rodzaj pomiaru:.. Napięcie probiercze... Przyrządy pomiarowe: typ.. Pogoda w dniu pomiaru:. W dniach poprzednich: Szkic rozmieszczenia badanych obwodów i urządzeń elektrycznych przedstawiono na rys.: lub zastosowano symbole zgodne z dokumentacją, jednoznacznie identyfikujące obiekty. Lp. Typ przewodu (kabla) lub urządzenia elektrycznego Nazwa obwodu lub urządzenia elektrycznego oraz symbol zgodny z dokumentacją L1- L2 L1- L3 L2- L3 L1- N Rezystancja, w [MΩ] L2- N L3- N L1- PE/ PEN L2- PE/ PEN L3- PE/ PEN N- PE Rezystancja wymagana, w [MΩ] Uwagi... 11

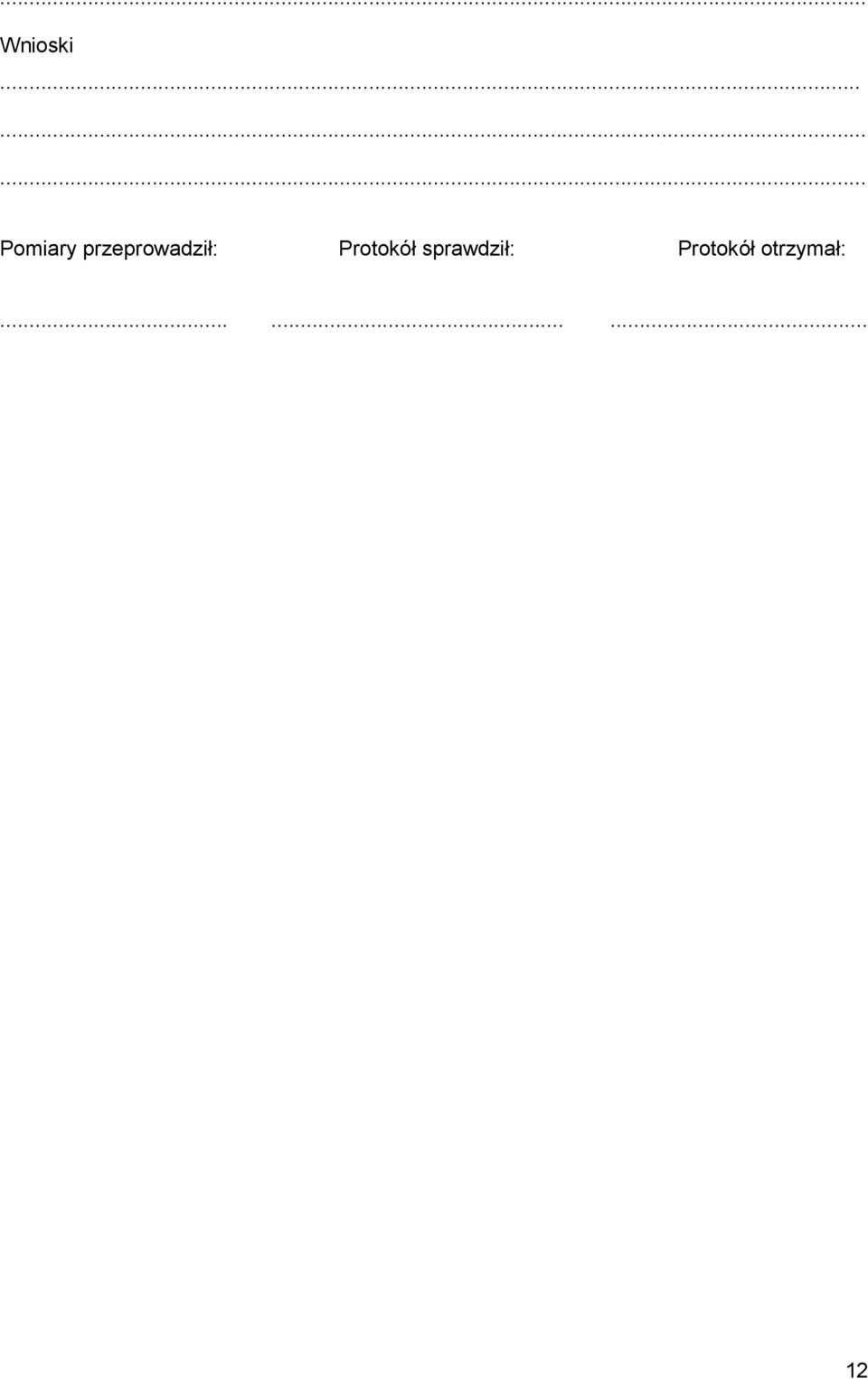

12 Wnioski... Pomiary przeprowadził: Protokół sprawdził: Protokół otrzymał:

13 PROTOKÓŁ Z POMIARÓW REZYSTANCJI UZIOMÓW Protokół nr... z pomiarów rezystancji uziomów (Nazwa firmy wykonującej pomiary) z dnia... r. Zleceniodawca: Obiekt:. Warunki pomiaru: Data pomiaru:.. Metoda pomiaru:. Przyrządy pomiarowe: Pogoda w dniu pomiaru:. W dniach poprzednich:... Uziomy:.. Rodzaj gruntu: Stan wilgotności gruntu:. Rodzaj uziomów: Szkic rozmieszczenia badanych uziomów przedstawiono na rys.:... lub zastosowano symbole zgodne z dokumentacją, jednoznacznie identyfikujące obiekty. Lp Rodzaj uziomu oraz symbol zgodny z dokumentacją Rezystancja uziomów, w [Ω] zmierzona dopuszczalna Spełnione wymagania przepisów tak/nie 13

14 Uwagi: Wnioski:. Pomiary przeprowadził: Protokół sprawdził: Protokół otrzymał:

15 METRYKA URZĄDZENIA PIORUNOCHRONNEGO Obiekt budowlany (miejsce połoŝenia, adres i ewentualnie nazwa): Data wykonania obiektu:... Data wykonania urządzenia piorunochronnego... Nazwa i adres wykonawcy:... Nazwa i adres jednostki, która sporządziła projekt:... A. Ochrona zewnętrzna 1. Opis obiektu budowlanego: rodzaj obiektu... pokrycie dachu... konstrukcja dachu... ściany Opis urządzenia piorunochronnego: zwody... przewody odprowadzające... zaciski probiercze... przewody uziemiające... uziomy... A. Ochrona wewnętrzna 1. Opis zastosowanych środków ochrony wewnętrznej: - Zastosowane urządzenia ochrony przeciwprzepięciowej (ograniczniki przepięć) oraz liczba stopni ochrony... Zastosowane połączenia wyrównawcze... Zastosowane odstępy izolacyjne... B. Schemat urządzenia piorunochronnego Opis i schemat wykonał (imię i nazwisko sporządzającego): Data:... Podpisy:

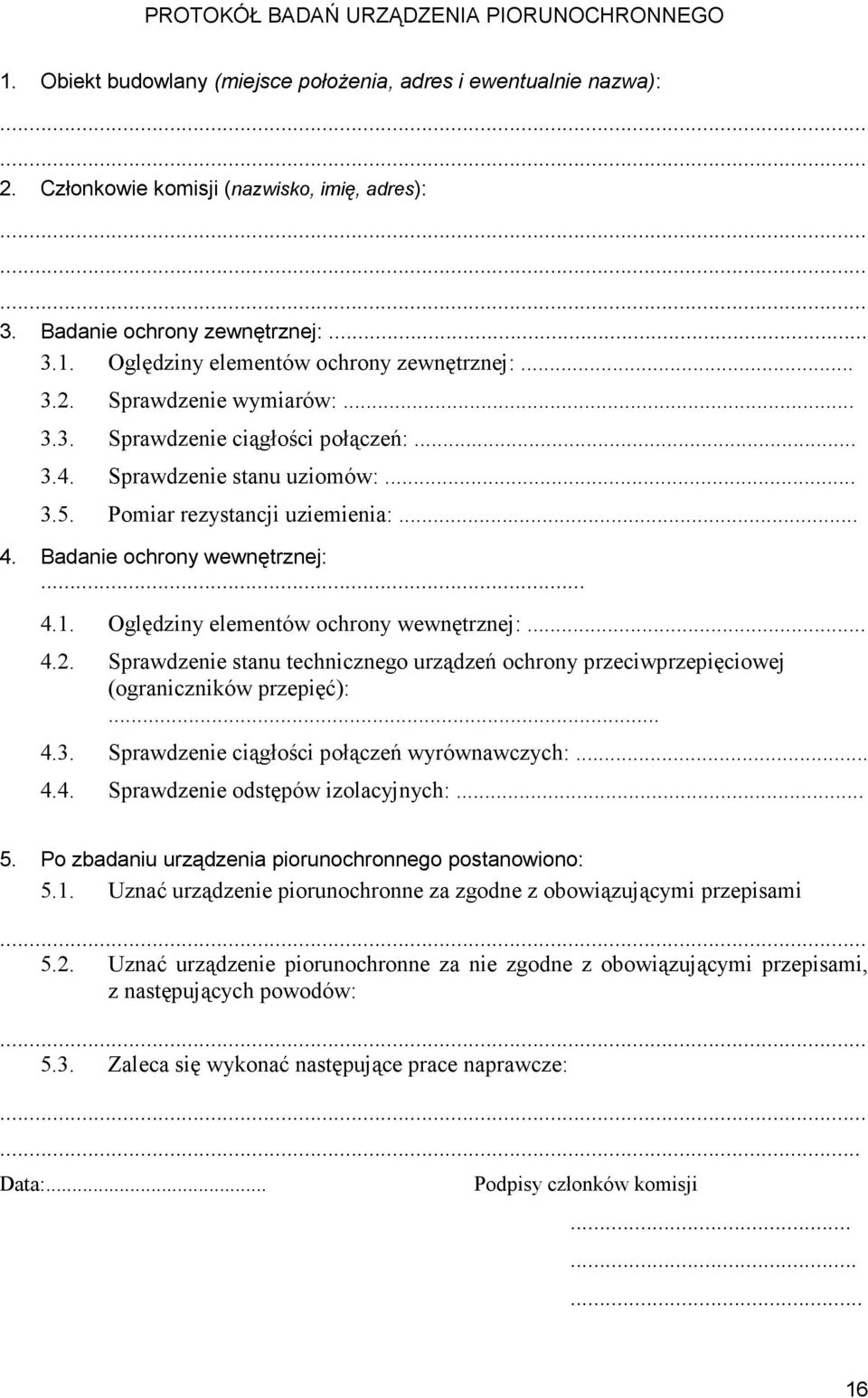

16 PROTOKÓŁ BADAŃ URZĄDZENIA PIORUNOCHRONNEGO 1. Obiekt budowlany (miejsce połoŝenia, adres i ewentualnie nazwa): 2. Członkowie komisji (nazwisko, imię, adres): 3. Badanie ochrony zewnętrznej: Oględziny elementów ochrony zewnętrznej: Sprawdzenie wymiarów: Sprawdzenie ciągłości połączeń: Sprawdzenie stanu uziomów: Pomiar rezystancji uziemienia: Badanie ochrony wewnętrznej: Oględziny elementów ochrony wewnętrznej: Sprawdzenie stanu technicznego urządzeń ochrony przeciwprzepięciowej (ograniczników przepięć): Sprawdzenie ciągłości połączeń wyrównawczych: Sprawdzenie odstępów izolacyjnych: Po zbadaniu urządzenia piorunochronnego postanowiono: 5.1. Uznać urządzenie piorunochronne za zgodne z obowiązującymi przepisami 5.2. Uznać urządzenie piorunochronne za nie zgodne z obowiązującymi przepisami, z następujących powodów: 5.3. Zaleca się wykonać następujące prace naprawcze:... Data:... Podpisy członków komisji
