Transwerter TS70. (opracowanie wersja 1.3 / r.)
|
|
- Jarosław Wilczyński
- 7 lat temu
- Przeglądów:
Transkrypt
1 Transwerter TS70 (opracowanie wersja 1.3 / r.) Wersja transwertera SMD jest podobna do wersji przewlekanej TH70. Różnic jest kilka. Po pierwsze zrezygnowano z cewek powietrznych (oprócz wejściowej i w generatorze). Zastąpiono je dławikami SMD o dobroci Q=60. Poczynione próby i pomiary NWT500 pozwalają śmiało twierdzić, że są bardzo dobrym i tanim rozwiązaniem obwodów pasmowych. Innego typu są tranzystory. Użyto w torze nadawczym i generatorze BFQ19(s) oraz BFG591(lub BFG35). Założenia ogólne We wszystkich wersjach transwertera można wykorzystać różne częstotliwości pośrednie. Podyktowane jest to tym, że w naszych rękach mamy transceivery, które oprócz 28MHz posiadają 50MHz. I tak, dla wersji 28MHz potrzebne będą kwarce z zakresu 40.5xx do 42MHz, a dla 50MHz kwarce 20MHz (50.000MHz) lub 18MHz (52.000MHz). Ten ostatni kwarc (18MHz) jest na tyle godny uwagi, że na częstotliwości 52MHz nie ma stacji, które mogłyby zakłócić naszą pośrednią. Niektóre radia odbierają 70MHz, jednak ich czułość nie jest rewelacyjna. Można to wykorzystać budując transwerter w wersji bez p.cz. odbiornika. Wtedy wzmacniacz,
2 który pierwotnie był przeznaczony np. do 28MHz, będzie pracował na 70MHz (BF944s + MSA0886). Warunek jest jeden. Transceiver musi pracować w crossbandzie. Na płytce są dwa dodatkowe pady, które łączymy cienkim koncentrykiem. Nie montujemy dławika 220uH. Transwerter jest zbudowany z elementów dostępnych w Polsce. Problem może wystąpić z kwarcem 42,000MHz. Jest on jednak do zdobycia. Tor odbiorczy. Na wejściu znajdują się dwie diody 1N4148, które zapobiegają powstawaniu przepięć pochodzących np. z nadajnika. Sygnał wchodzi na cewkę L26 (drugi zwój od masy). Obwód stroimy na maksymalną siłę sygnału trymerem (czerwonym) C8. We wzmacniaczu pracuje MOSFET typu BF944s. Posiada dobre parametry. Odpowiednie zasilanie pozwala na uzyskanie małego poziomu szumów. Można go zastąpić innymi tranzystorami uwzględniając napięcia pracy (Id, Vg2-s, Vd). Na płytce jest miejsce, aby dodać diodę zenera 6,2V, potrzebną do zasilania tego tranzystora np.cf930. Po wzmacniaczu znajduje się trzyobwodowy filtr pasmowy 70MHz. Cewki w filtrze, to dławiki SMD 120nH. Strojenie tego filtra dokonujemy przy po mocy trymerów. Filtr najlepiej stroić za pomocą analizatora. Można użyć także GDO. Jeśli i tego nie mamy, stroimy na maksimum sygnału odbieranego. Pomocne będą w tym przypadku bikony. Jeden z nich jest w Koninie SR3FHC. Nadaje na częstotliwości ,25MHz. Po filtrze sygnał jest tłumiony o ok. 6dB. Tłumik ma jednak inne zadanie. Dopasowuje impedancje do mieszacza SCM-1. W części pośredniej pracuje MMIC MSA0886 wraz z selektywnym filtrem. Filtr dwuobwodowy skutecznie przepuszcza żądaną p.cz. Użyto w nim dławików 390nH. Po filtrze sygnał trafia do przekaźnika TRX. Generator lokalny. Generator lokalny pracuje na kwarcu owertonowym z zakresu do 42MHz lub na częstotliwości podstawowej - 20MHz lub 18MHz (p.cz. - 50MHz) Zbudowany jest na niskoszumnym tranzystorze FET typu J310. I tu uwaga! Wyprowadznia różnią się w zależności od producenta J310 (patrz na schemat). Po stopniu XO znajduje się bufor, również zbudowany na tranzystorze J310. Ostatnim stopniem tranzystorowym jest wzmacniacz na BFQ19(s). Wzmacnia sygnał heterodyny do ok. 3,5-4V w.cz. Generator zakończony jest dwuobwodowym filtrem LPF. Zapewnia skuteczne tłumienie drugiej harmonicznej na poziomie ok. 45dB, Kondensatory 27p i 47p lutujemy na kanapkę. Po nim następuje spliter (3 x 18om, 3dB), który dopasowuje impedancje do mieszaczy. BFQ19(s) pracuje z dość dużym prądem, dlatego należy zadbać o odprowadzanie ciepła przy pomocy pasty. Dławik zaznaczony gwiazdką na schemacie montażowym jest opcją dla kwarcu 18MHz.
3 Tor nadawczy. Maksymalna moc wejściowa z naszego TRX-a wynosi 5W. Dlatego na początku tego toru jest tłumik typu PI (ok. 27dB). Jest to szereg rezystorów metalizowanych połączonych szeregowo i równolegle. Każdy o mocy 2W i 3W. Jest to wystarczający zapas, szczególnie przy pracy emisjami ciągłymi (np. WSJT). Tłumik należy zaekranować. Potencjometr montażowy P2 pozwala na regulację napięcia w.cz. doprowadzanego do mieszacza. Sygnał po zmieszaniu wzmacniany jest przez dwa monolityczne wzmacniacze MMIC. Pierwszy typu MSA0735 i drugi MSA1105. Za każdym z nich znajduje się filtr pasmowy 70MHz. Dwa ostatnie stopnie pracują na tranzystorach BFQ19(s) oraz BFG591 (lub BFG35). Strojenie filtrów przebiega tak samo jak w torze odbiorczym. Ostatnim elementem toru nadawczego jest dwuobwodowy filtr LPF. Tłumi drugą harmoniczną o ok.37db. Harmoniczna te jest tłumiona o kolejne 13dB (w sumie ok. 50dB) w stopniu końcowym (PA70). Znajduje się tam trzyobwodowy filtr LPF. Uwagi ogólne. Jeśli będziemy chcieli odbierać 70MHz bez przemiany (radia z odbiornikiem na pasmo 4m ), wtedy nie montujemy mieszacza w torze odbiorczym. Łączymy wyjście BPF 70MHz z wejściem wzmacniacza MSA0886. Filtr pracujący pierwotnie na p.cz. będzie musiał pracować na 70MHz. L30 nie montujemy. Obecnie można kupić i stosować całą gamę wzmacniaczy monolitycznych MMIC. Należy zawsze pamiętać o wartości rezystora znajdującego się w jego zasilaniu. Dokładnie jest to opisane w jego dokumentacji. Płytka jest jednostronna cynowana z soldermaską. Na następnych stronach znajduje się schemat ideowy oraz montażowy transwertera. Wszelkie uwagi proszę kierować na mój sp2dmb@gmail.com Opracowanie: wersja 1.3 z 25 czerwca 2013 roku
4

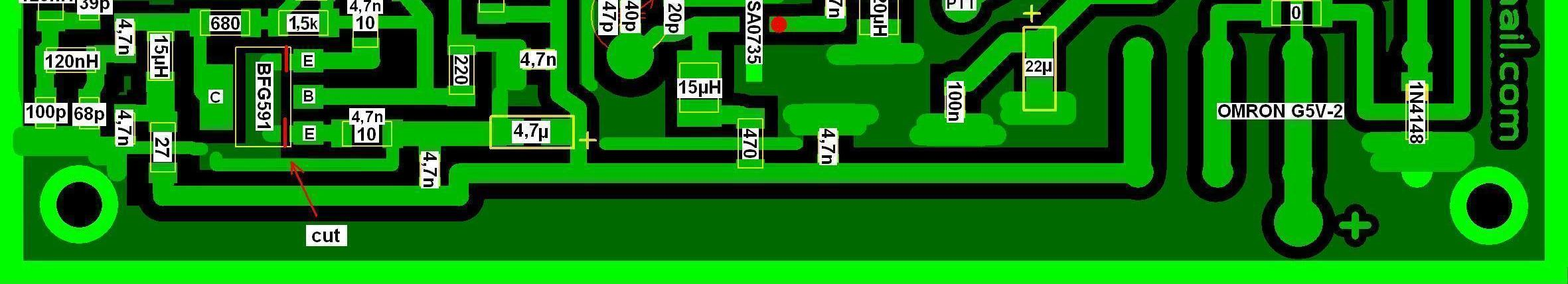

5 Wywierć otwór pod karkas cewki generatora. Przetnij dwie ścieżki w emiterach BFG591!!!
6 Component list TS70 BN = 1 x T1 C28 = 1 x 4,7µ C34 = 1 x 22µ C41 = 1 x 25p tr. czerwony,red C67 = 1 x 330p C69 = 1 x 6,8p C90 = 1 x 39p C1,C3,C11,C13, C46,C48,C60, C65 = 8 x 120p C2,C9,C12,C19, C47,C54,C62, C68, C84 = 9 x 47p C21,C22,C24, C25,C26,C27, C29,C30,C31, C32,C33,C38, C39,C40,C44, C45,C56,C58, C ,C71,C72, C79,C82,C85, C86,C91,C92 = 27 x 4,7n C23,C35,C37, C42,C43,C57, C66,C74,C76 = 9 x 100n C4,C10,C14,C20, C49,C55 = 6 x 40p tr. zółty, yellow C5,C8,C15,C18, C50,C53 = 6 x 3,9p C59,C64 = 2 x 150p C6,C16,C51 = 3 x 10p tr. biały, white C61,C63,C88 = 3 x 100p C7,C17,C52,C83 = 4 x 27p C73,C75 = 2 x 1µ C77,C78 = 2 x 56p C80,C81 = 2 x 5,6p C87,C89 = 2 x 68p D6 = 1 x 6,2V* D1,D2,D3,D4,D5 = 5 x 1N4148 L1,L2,L3,L4,L5, L6,L14,L15,L16, L26,L27 = 11 x 120nH L11,L12,L18 = 3 x 33µH L13,L22 = schemat L19,L20,L24, L25 = 4 x 390nH L21,L23 = 2 x 22µH L7,L8,L10 = 3 x 15µH L9,L17 = 2 x 220µH LED1 LED2 = 1 x TX = 1 x RX MIXER,MIXER = 2 x SCM-1 MMIC MMIC MMIC P1 = 1 x 500 = 1 x MSA0886 A08 = 1 x MSA0735 A07 = 1 x MSA1105 A Q = 1 x 42MHz Q2 = 1 x BFG591 Q3 = 1 x BCP53 Q4 = 1 x BF944s M94 Q1,Q7 = 2 x BFQ19s FB Q5,Q6 = 2 x J310 code 50 R2 = 1 x 470 R6 = 1 x 560 R8 = 1 x 68 R13 = 1 x 1,5k R14 = 1 x 27 R17 = 1 x 15k R18 = 1 x 10k R19 = 1 x 47 R22 = 1 x 39 R23 = 1 x 180 R26 = 1 x 470k R27 = 1 x 100k R32 = 1 x 510 R1,R20,R21 = 3 x 150 R12,R31 = 2 x 680 R24,R28,R29 = 3 x 220 R3,R16 = 2 x 1k R34,R35,R36 = 3 x 18 R38,R39,R40 = 3 x 0 R4,R10,R11,R25, R33 = 5 x 10 R41,R42 = 2 x 910 R43 = 1 x 33/3W R49, R51, R55,R56 = 4 x 56/2W R45, = 1 x 22/3W R5,R30 = 2 x 22 R52,R54 = 2 x 270/2W R7,R15 = 2 x 4,7k R9,R37 = 2 x 100 REL1 REL2 VR1 z 3001 lub T37-12 = 1 x OMRON G5V-2 = 1 x SIMENS V23042 = 1 x 78L08 = 1 x T2
