Sterownik Pracy Wentylatora Fx23

Wielkość: px
Rozpocząć pokaz od strony:

Download "Sterownik Pracy Wentylatora Fx23"

Transkrypt

1 PRODUCENT URZĄDZEŃ ELEKTRONICZNYCH Sterownik Pracy Wentylatora Fx23 z czujnikiem temperatury z programem chłodzenia Płynna regulacja obrotów wentylatora. Ustawiane progi min. i max. obrotów wentylatora. Stabilizacja temperatury obiektu poprzez automatyczną regulację obrotów. "Fenix" Krzysztof Skowroński, Witkowo, ul. Jasna 36 tel , fenix.sterowniki@gmail.com,

2 I. Zasady bezpieczeństwa 1. Przed zainstalowaniem regulatora należy dokładnie przeczytać instrukcję obsługi i montażu regulatora, oraz zapoznać się z warunkami gwarancji. Nieprawidłowy montaż, użytkowanie, oraz obsługa regulatora powoduje utratę gwarancji. 2. Wszelkie prace montażowe mogą odbywać się tylko i wyłącznie przy odłączonym napięciu zasilania i wyjętej wtyczce zasilającej z gniazdka. 3. Montaż mechaniczny i elektryczny powinien być wykonywany przez osoby z odpowiednimi kwalifikacjami i uprawnieniami, zgodnie z obowiązującymi przepisami i normami. 4. Nie wolno montować i użytkować regulatora z obudową uszkodzoną mechanicznie, ponieważ występuje ryzyko porażenia prądem. 5. Instalacja, w której pracuje regulator powinna być zabezpieczona bezpiecznikami odpowiednimi do stosowanych obciążeń. 6. Przed pierwszym uruchomieniem należy sprawdzić czy podłączenia są zgodne z instrukcją obsługi i montażu, oraz czy napięcie zasilające regulator spełnia wszelkie wymogi. 7. Wszelkich napraw regulatorów może dokonywać wyłącznie serwis producenta. Dokonywanie napraw regulatora przez osoby nieupoważnione powoduje utratę gwarancji. 8. Regulator nie jest elementem bezpieczeństwa! W układach, w których zachodzi ryzyko wystąpienia szkód w wyniku awarii automatyki konieczne jest stosowanie dodatkowych zabezpieczeń posiadających odpowiednie atesty. W układach, które nie mogą być wyłączone, układ sterowania musi być skonstruowany w sposób umożliwiający jego pracę bez regulatora. Informacja o utylizacji odpadów elektronicznych Dbałość o środowisko naturalne jest dla naszej firmy bardzo ważną sprawą. Produkcja urządzeń elektronicznych zobowiązuje nas do bezpiecznej dla natury utylizacji zużytych elementów i urządzeń elektronicznych. W związku z powyższym nasza firma otrzymała numer rejestrowy nadany przez Głównego Inspektora Ochrony Środowiska. Symbol przekreślonego kosza na śmieci na produkcie oznacza, że produktu nie wolno wyrzucać do zwykłych pojemników na odpady. Segregując odpady przeznaczone do recyklingu wspólnie pomagamy chronić środowisko naturalne. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego. Opakowania kartonowe prosimy przekazywać do punktu zbiórki makulatury. 2

3 Warunki środowiskowe Regulator został zaprojektowany do użytkowania w środowisku, w którym występują suche zanieczyszczenia przewodzące lub suche zanieczyszczenia nieprzewodzące, które stają się przewodzące w wyniku kondensacji, której należy się spodziewać (3 stopień zanieczyszczenia wg PN-EN ). Jednak z uwagi na niebezpieczeństwo zapalenia się pyłu węglowego regulator należy umieścić w obudowie pyłoszczelnej a w przypadku stosowania obudowy niechroniącej przed dostępem pyłu użytkować w środowisku, w którym pyły palne nie występują lub są na bieżąco usuwane. Regulator nie może być narażony na działanie wody, nie dopuszcza się również użytkowania go w warunkach wystąpienia kondensacji pary wodnej. Temperatura otoczenia regulatora nie powinna przekraczać zakresu C. II. Opis urządzenia. Sterownik Pracy Wentylatora Fx23 jest urządzeniem przeznaczonym do stabilizacji temperatury obiektu poprzez automatyczną lub stałowartościową regulację obrotów wentylatora nadmuchowego z silnikiem 1-fazowym. Sterownik Fx23 pozwala na płynną regulację obrotów wentylatora z zakresu od obrotów minimalnych do maksymalnych ustawianych parametrami w menu. Dane techniczne Zasilanie 230V %, 50 Hz Moc pobierana przez regulator 2 W Max. obciążenie obwodu wentylatora 200 W; 1,25 A Zabezpieczenie sterownika WTA-T 1,25A 250V 5x20mm Stopień ochrony IP20 Temperatura otoczenia C Temperatura składowania C Wilgotność względna 5-80 % bez kondensacji pary Masa regulatora 0,7 kg III. Instrukcja montażu Uwaga: Wszelkie prace monterskie należy wykonywać przy odłączonym zasilaniu sterownika Fx23. Montaż sterownika powinna przeprowadzić osoba z odpowiednimi uprawnieniami elektrycznymi zgodnie z poniższą instrukcją. 3

4 Zalecamy uważnie przeczytać instrukcję montażu i obsługi sterownika. Producent nie ponosi odpowiedzialności za uszkodzenia sterownika i elementów instalacji powstałych w wyniku niewłaściwego montażu, lub eksploatacji niezgodnej z przeznaczeniem wyrobu. 1. Montaż mechaniczny Sterownik należy zamontować w miejscu zapewniającym bezpieczeństwo użytkowania, oraz łatwy dostęp użytkownika. W komplecie ze sterownikiem znajdują się dwa wkręty z kołkami rozporowymi do montażu na ścianie. 2. Montaż elektryczny Przeprowadzić według następującej kolejności: a) podłączyć przewód zasilający wentylator do odpowiednich zacisków wentylatora: żyłę żółto-zieloną do zacisku zera ochronnego silnika wentylatora żyłę brązową do zacisku zasilania silnika wentylatora żyłę niebieską do zacisku zasilania silnika wentylatora b) zainstalować czujnik temperatury w miejscu przeznaczonym do pomiaru temperatury obiektu, c) podłączyć przewód z wtyczką sieciową do gniazda zasilającego z podłączonym zerem ochronnym. Uwaga: Ze względu na bezpieczeństwo użytkowania, ochronę przeciw porażeniową, oraz zakłócenia sieci energetycznej mające wpływ na poprawną pracę sterownika wymagane jest podłączenie sterownika tylko do gniazda z podłączonym przewodem zero-ochronnym. 4

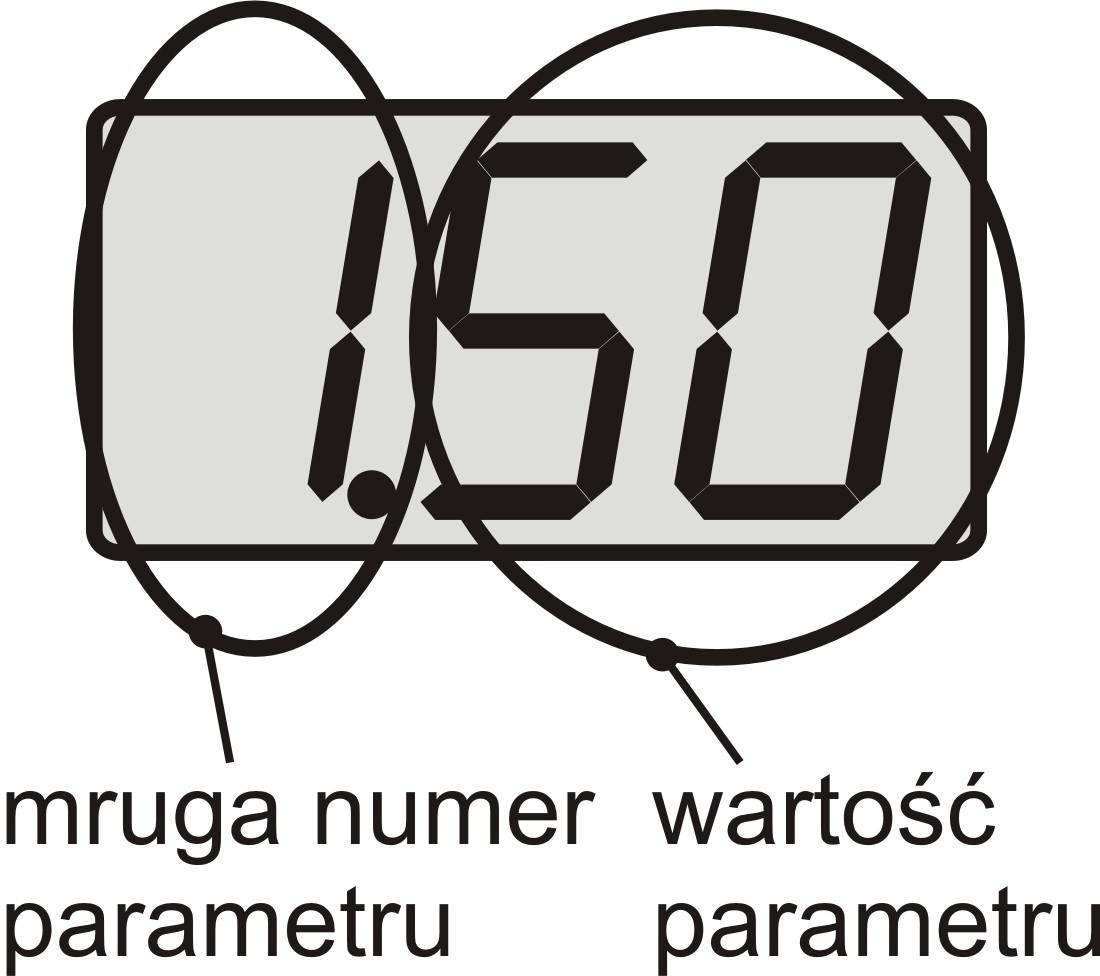

5 IV. Obsługa sterownika 1. Widok panelu sterowania Praca wentylatora Tryb ręczny alarm Wyświetlacz LED 3-cyfrowy Włącznik główny Wejście do MENU 2. Parametry sterownika W ekranie głównym wyświetlana jest aktualna temperatura obiektu. a) Parametry podstawowe Wciśnięcie klawisza Włącza tryb ręczny. Zwiększa nastawę. Wyłącza tryb ręczny. Zmniejsza nastawę. powoduje wejście do menu parametrów. Wyświetlony zostanie pierwszy parametr (numer parametru zawsze mruga). Klawiszami można zmienić wartość tego parametru. Aby przejść do kolejnego parametru należy wcisnąć klawisz. Zmiana parametrów zostaje zapisywana po każdorazowym naciśnięciu klawisza.po przejściu klawiszem przez wszystkie parametry, lub po 20 sekundach bezczynności zostanie przywrócony ekran główny. Par. Nazwa parametru menu podstawowego 1. Temperatura zadana obiektu - określa do jakiej temperatury ma być schładzany obiekt. W trakcie chłodzenia wentylator pracuje cały czas z mocą jak w Par.3, lub regulowaną automatycznie wg. Par.2. Po spadku poniżej temperatury zadanej wentylator zostaje wyłączony a sterownik przechodzi w stan PODTRZYMANIA. 2. Zakres automatycznej regulacji wentylatora - określa ile C powyżej temperatury zadanej wentylator ma zacząć obniżać swoje obroty. Im bliżej będzie temperatury zadanej tym obroty wentylatora będą mniejsze. 3. Obroty maksymalne wentylatora - określa do jakich maksymalnych obrotów może pracować wentylator. Zakres nastaw C 0 10 C (min.obr +1) 99 % 5

6 b) Parametry zaawansowane Ponowne uruchomienie sterownika z wciśniętym klawiszem powoduje wejście do menu z zaawansowanymi parametrami.prawidłowe wejście do menu zaawansowanego sygnalizowane jest mruganiem wszystkich trzech kontrolek z lewej strony wyświetlacza. Wyświetlony zostaje od razu pierwszy parametr z listy (numer parametru zawsze mruga). Klawiszami można zmienić wartość tego parametru. Aby przejść do kolejnego parametru należy wcisnąć klawisz. Zmiana parametrów zostaje zapisywana po każdorazowym naciśnięciu klawisza. Po przejściu klawiszem przez wszystkie parametry, lub po 20 sekundach bezczynność zostanie przywrócony ekran główny, oraz z powrotem ukryte menu zaawansowane. Par. Nazwa parametru menu zaawansowanego 1. Opóźnienie powrotu z PODTRZYMANIA - określa o ile C w stosunku do temperatury zadanej zostanie opóźnione przejście z podtrzymania (wyłączony wentylator) do chłodzenia (ponowne załączenie wentylatora). 2. Obroty minimalne wentylatora - określa z jakimi minimalnymi obrotami uruchomi się wentylator. Nigdy też nie będzie pracował poniżej tej wartości. Zakres nastaw 0 10 C % c) tryb ręczny Włączenie trybu ręcznego klawiszem zatrzymuje stabilizację temperatury na podstawie pomiaru z czujnika. Wentylator pracuje bez przerwy z mocą wg parametru nr 3. Obroty maksymalne wentylatora. Powrót do wcześniejszego stanu następuje po wciśnięciu klawisza. 3. Stany awaryjne Sygnalizacja Opis kontrolka sygnał dźwiękowy Nie uruchamia się sterownik Uszkodzenie czujnika temperatury. Należy wymienić czujnik, aby wznowić dalszą prawidłową pracę. Po ponownym uruchomieniu sterownika możliwe jest włączenie pracy ręcznej wentylatora bez stabilizacji temperatury. Brak zasilania. Sprawdź wkładkę bezpiecznikową. Jeżeli jest przepalona należy ją wymienić na nową (1szt. jest w komplecie ze sterownikiem). Ponowne uruchomienie sterownika z wciśniętym klawiszem przywrócenie nastaw domyślnych regulatora. powoduje 6

7 Karta gwarancyjna V. Warunki gwarancji 1. Gwarancja obejmuje okres 24 miesięcy od daty sprzedaży. 2. Producent zapewnia serwis gwarancyjny i pogwarancyjny. 3. Koszty przesyłki do punktu serwisowego, oraz koszty przesyłki zwrotnej ponosi klient. 4. Do przesyłki należy dołączyć kartę gwarancyjną (lub kopię), opis usterki, adres wysyłki zwrotnej i telefon kontaktowy. 5. Wady i uszkodzenia ujawnione w okresie gwarancyjnym będą bezpłatnie usuwane w terminie nie dłuższym niż 14 dni roboczych od daty dostarczenia wyrobu do punktu sprzedaży. 6. Gwarancja nie obejmuje uszkodzeń powstałych z winy użytkownika, wskutek niewłaściwej eksploatacji, dokonywania przeróbek i napraw poza serwisem, wszelkich uszkodzeń termicznych i mechanicznych z przyczyn niezależnych. VI. Karta napraw gwarancyjnych Data Zakres reklamacji Podpis/Pieczątka 7

8 PRODUCENT URZĄDZEŃ ELEKTRONICZNYCH Sterownik Pracy Wentylatora Fx23 Nr fabryczny: Fx23/ _ Data produkcji: - - Data sprzedaży: - - "Fenix" Krzysztof Skowroński, Witkowo, ul. Jasna 36 tel , fenix.sterowniki@gmail.com,
