1 D SCHODY KAMIENNE

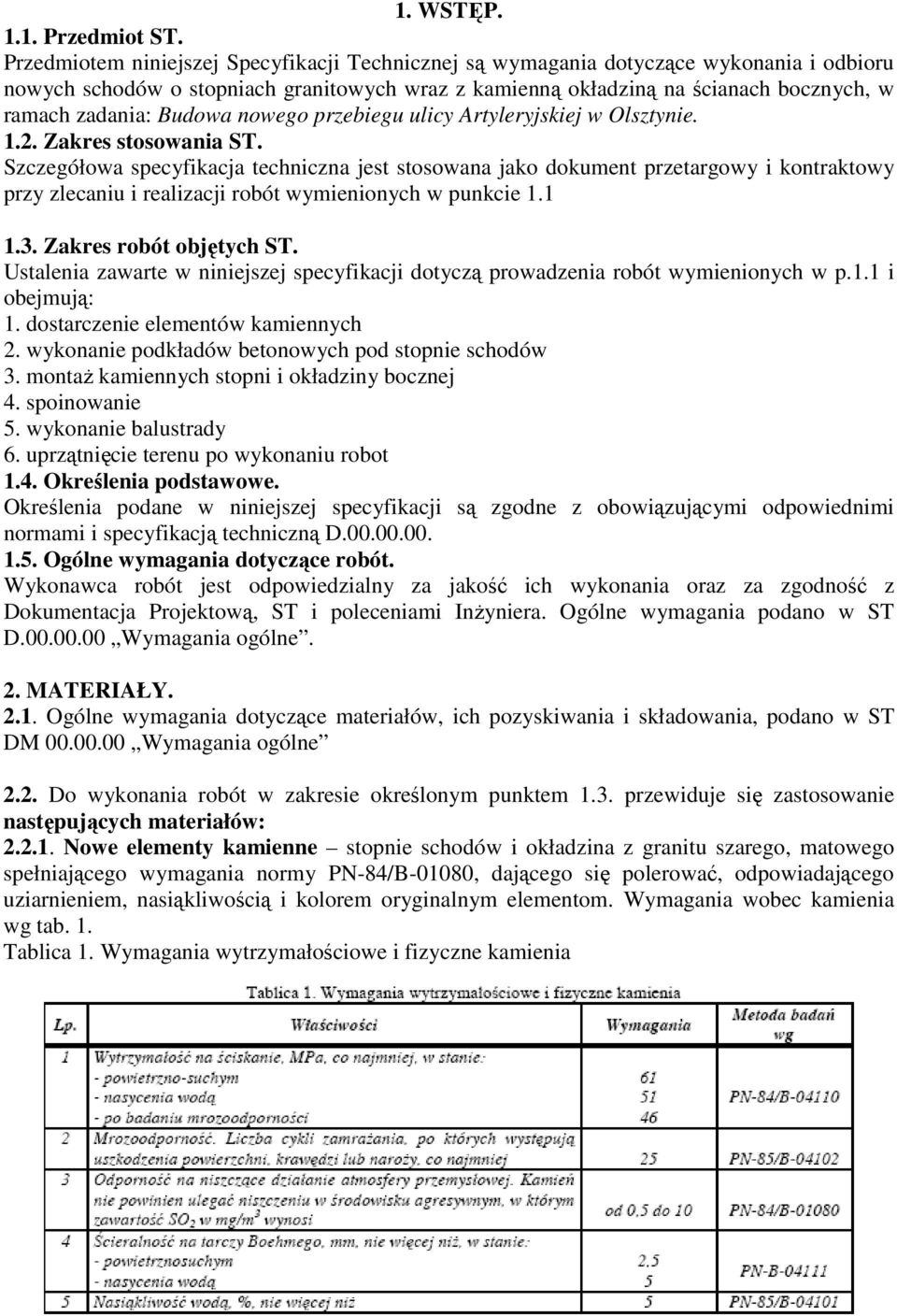

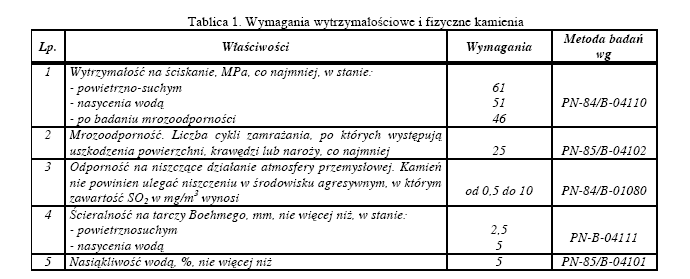

2 1. WSTĘP Przedmiot ST. Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru nowych schodów o stopniach granitowych wraz z kamienną okładziną na ścianach bocznych, w ramach zadania: Budowa nowego przebiegu ulicy Artyleryjskiej w Olsztynie Zakres stosowania ST. Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST. Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia robót wymienionych w p.1.1 i obejmują: 1. dostarczenie elementów kamiennych 2. wykonanie podkładów betonowych pod stopnie schodów 3. montaŝ kamiennych stopni i okładziny bocznej 4. spoinowanie 5. wykonanie balustrady 6. uprzątnięcie terenu po wykonaniu robot 1.4. Określenia podstawowe. Określenia podane w niniejszej specyfikacji są zgodne z obowiązującymi odpowiednimi normami i specyfikacją techniczną D Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacja Projektową, ST i poleceniami InŜyniera. Ogólne wymagania podano w ST D Wymagania ogólne. 2. MATERIAŁY Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST DM Wymagania ogólne 2.2. Do wykonania robót w zakresie określonym punktem 1.3. przewiduje się zastosowanie następujących materiałów: Nowe elementy kamienne stopnie schodów i okładzina z granitu szarego, matowego spełniającego wymagania normy PN-84/B-01080, dającego się polerować, odpowiadającego uziarnieniem, nasiąkliwością i kolorem oryginalnym elementom. Wymagania wobec kamienia wg tab. 1. Tablica 1. Wymagania wytrzymałościowe i fizyczne kamienia

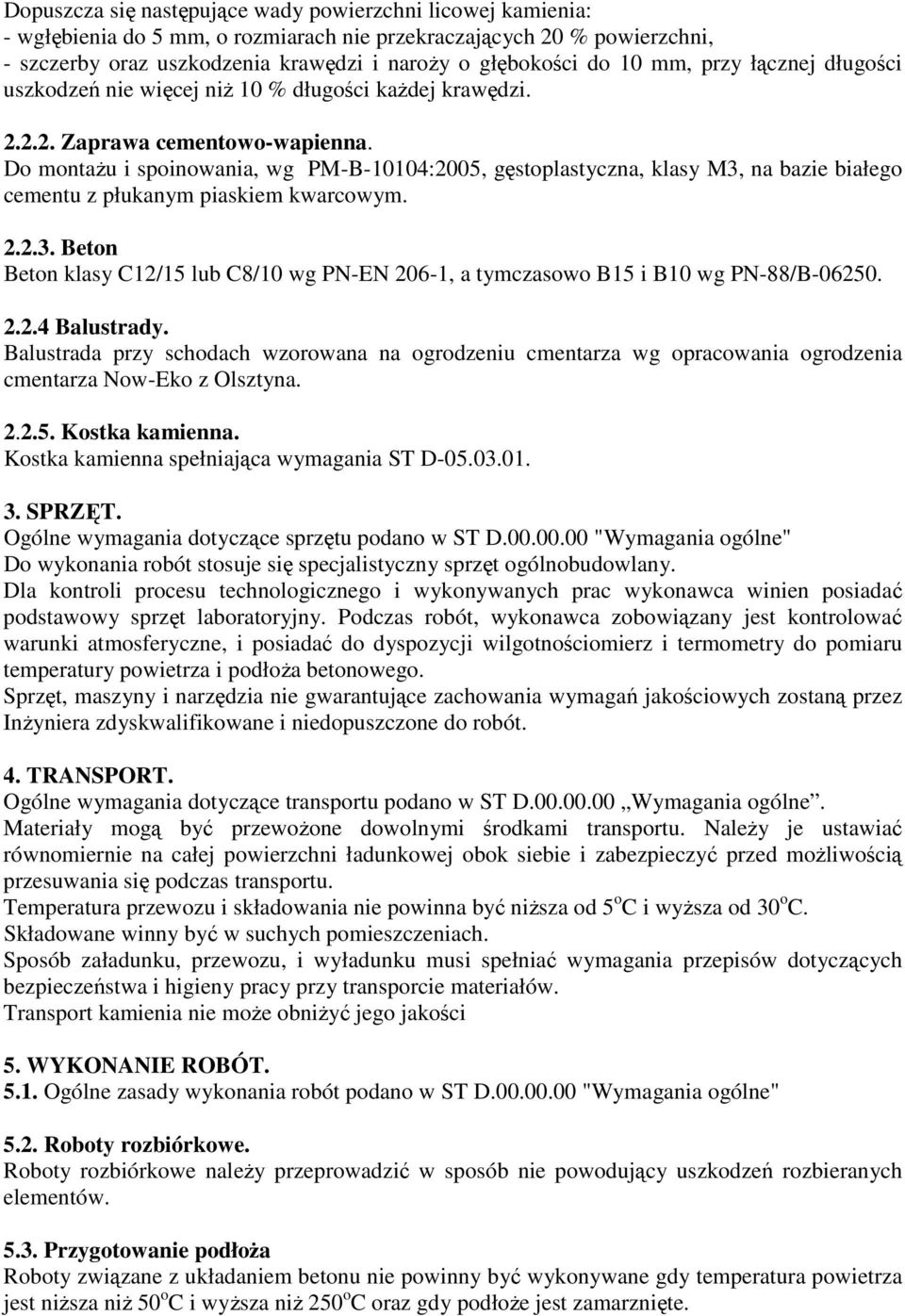

3 Dopuszcza się następujące wady powierzchni licowej kamienia: - wgłębienia do 5 mm, o rozmiarach nie przekraczających 20 % powierzchni, - szczerby oraz uszkodzenia krawędzi i naroŝy o głębokości do 10 mm, przy łącznej długości uszkodzeń nie więcej niŝ 10 % długości kaŝdej krawędzi Zaprawa cementowo-wapienna. Do montaŝu i spoinowania, wg PM-B-10104:2005, gęstoplastyczna, klasy M3, na bazie białego cementu z płukanym piaskiem kwarcowym Beton Beton klasy C12/15 lub C8/10 wg PN-EN 206-1, a tymczasowo B15 i B10 wg PN-88/B Balustrady. Balustrada przy schodach wzorowana na ogrodzeniu cmentarza wg opracowania ogrodzenia cmentarza Now-Eko z Olsztyna Kostka kamienna. Kostka kamienna spełniająca wymagania ST D SPRZĘT. Ogólne wymagania dotyczące sprzętu podano w ST D "Wymagania ogólne" Do wykonania robót stosuje się specjalistyczny sprzęt ogólnobudowlany. Dla kontroli procesu technologicznego i wykonywanych prac wykonawca winien posiadać podstawowy sprzęt laboratoryjny. Podczas robót, wykonawca zobowiązany jest kontrolować warunki atmosferyczne, i posiadać do dyspozycji wilgotnościomierz i termometry do pomiaru temperatury powietrza i podłoŝa betonowego. Sprzęt, maszyny i narzędzia nie gwarantujące zachowania wymagań jakościowych zostaną przez InŜyniera zdyskwalifikowane i niedopuszczone do robót. 4. TRANSPORT. Ogólne wymagania dotyczące transportu podano w ST D Wymagania ogólne. Materiały mogą być przewoŝone dowolnymi środkami transportu. NaleŜy je ustawiać równomiernie na całej powierzchni ładunkowej obok siebie i zabezpieczyć przed moŝliwością przesuwania się podczas transportu. Temperatura przewozu i składowania nie powinna być niŝsza od 5 o C i wyŝsza od 30 o C. Składowane winny być w suchych pomieszczeniach. Sposób załadunku, przewozu, i wyładunku musi spełniać wymagania przepisów dotyczących bezpieczeństwa i higieny pracy przy transporcie materiałów. Transport kamienia nie moŝe obniŝyć jego jakości 5. WYKONANIE ROBÓT Ogólne zasady wykonania robót podano w ST D "Wymagania ogólne" 5.2. Roboty rozbiórkowe. Roboty rozbiórkowe naleŝy przeprowadzić w sposób nie powodujący uszkodzeń rozbieranych elementów Przygotowanie podłoŝa Roboty związane z układaniem betonu nie powinny być wykonywane gdy temperatura powietrza jest niŝsza niŝ 50 o C i wyŝsza niŝ 250 o C oraz gdy podłoŝe jest zamarznięte.

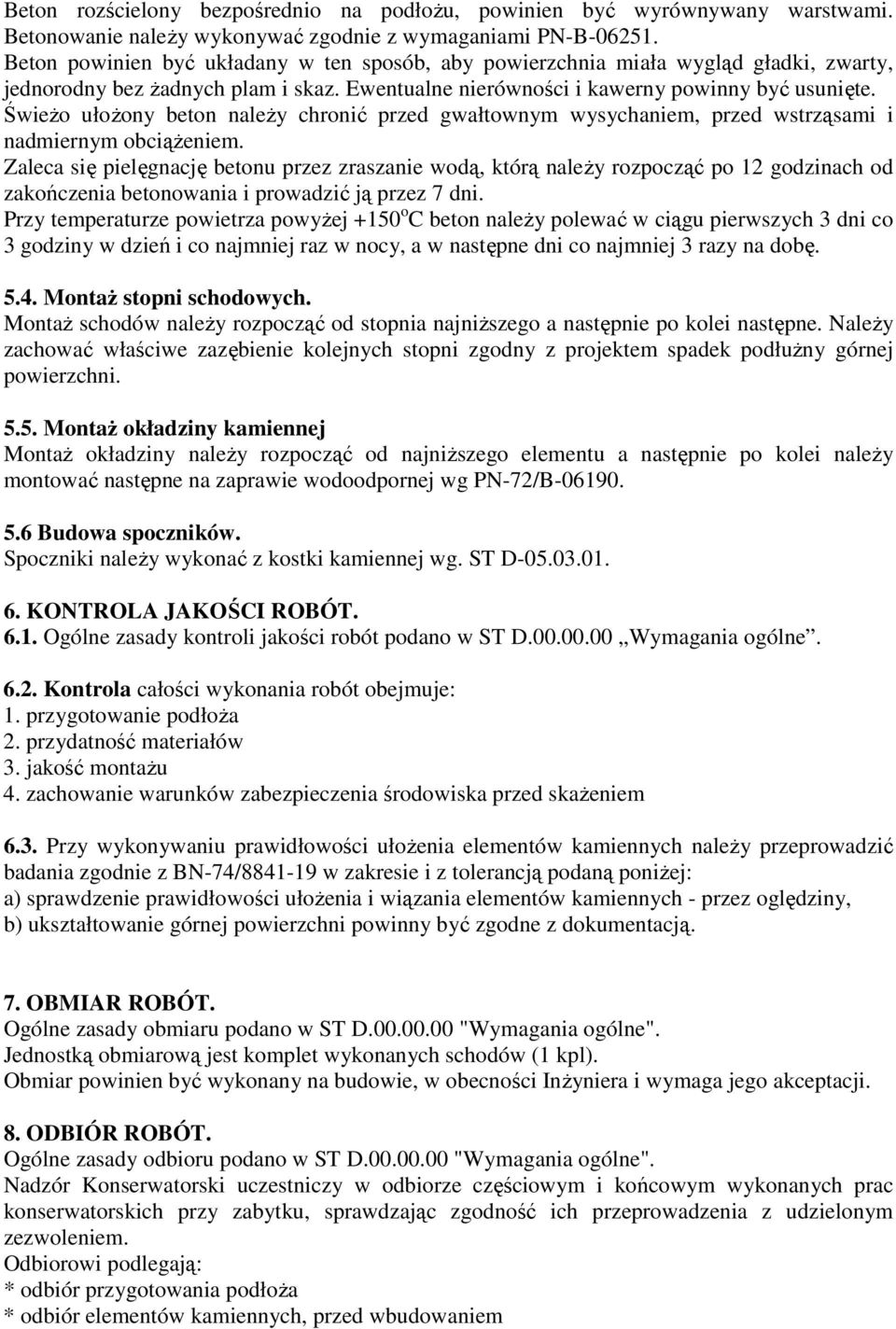

4 Beton rozścielony bezpośrednio na podłoŝu, powinien być wyrównywany warstwami. Betonowanie naleŝy wykonywać zgodnie z wymaganiami PN-B Beton powinien być układany w ten sposób, aby powierzchnia miała wygląd gładki, zwarty, jednorodny bez Ŝadnych plam i skaz. Ewentualne nierówności i kawerny powinny być usunięte. ŚwieŜo ułoŝony beton naleŝy chronić przed gwałtownym wysychaniem, przed wstrząsami i nadmiernym obciąŝeniem. Zaleca się pielęgnację betonu przez zraszanie wodą, którą naleŝy rozpocząć po 12 godzinach od zakończenia betonowania i prowadzić ją przez 7 dni. Przy temperaturze powietrza powyŝej +150 o C beton naleŝy polewać w ciągu pierwszych 3 dni co 3 godziny w dzień i co najmniej raz w nocy, a w następne dni co najmniej 3 razy na dobę MontaŜ stopni schodowych. MontaŜ schodów naleŝy rozpocząć od stopnia najniŝszego a następnie po kolei następne. NaleŜy zachować właściwe zazębienie kolejnych stopni zgodny z projektem spadek podłuŝny górnej powierzchni MontaŜ okładziny kamiennej MontaŜ okładziny naleŝy rozpocząć od najniŝszego elementu a następnie po kolei naleŝy montować następne na zaprawie wodoodpornej wg PN-72/B Budowa spoczników. Spoczniki naleŝy wykonać z kostki kamiennej wg. ST D KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w ST D Wymagania ogólne Kontrola całości wykonania robót obejmuje: 1. przygotowanie podłoŝa 2. przydatność materiałów 3. jakość montaŝu 4. zachowanie warunków zabezpieczenia środowiska przed skaŝeniem 6.3. Przy wykonywaniu prawidłowości ułoŝenia elementów kamiennych naleŝy przeprowadzić badania zgodnie z BN-74/ w zakresie i z tolerancją podaną poniŝej: a) sprawdzenie prawidłowości ułoŝenia i wiązania elementów kamiennych - przez oględziny, b) ukształtowanie górnej powierzchni powinny być zgodne z dokumentacją. 7. OBMIAR ROBÓT. Ogólne zasady obmiaru podano w ST D "Wymagania ogólne". Jednostką obmiarową jest komplet wykonanych schodów (1 kpl). Obmiar powinien być wykonany na budowie, w obecności InŜyniera i wymaga jego akceptacji. 8. ODBIÓR ROBÓT. Ogólne zasady odbioru podano w ST D "Wymagania ogólne". Nadzór Konserwatorski uczestniczy w odbiorze częściowym i końcowym wykonanych prac konserwatorskich przy zabytku, sprawdzając zgodność ich przeprowadzenia z udzielonym zezwoleniem. Odbiorowi podlegają: * odbiór przygotowania podłoŝa * odbiór elementów kamiennych, przed wbudowaniem

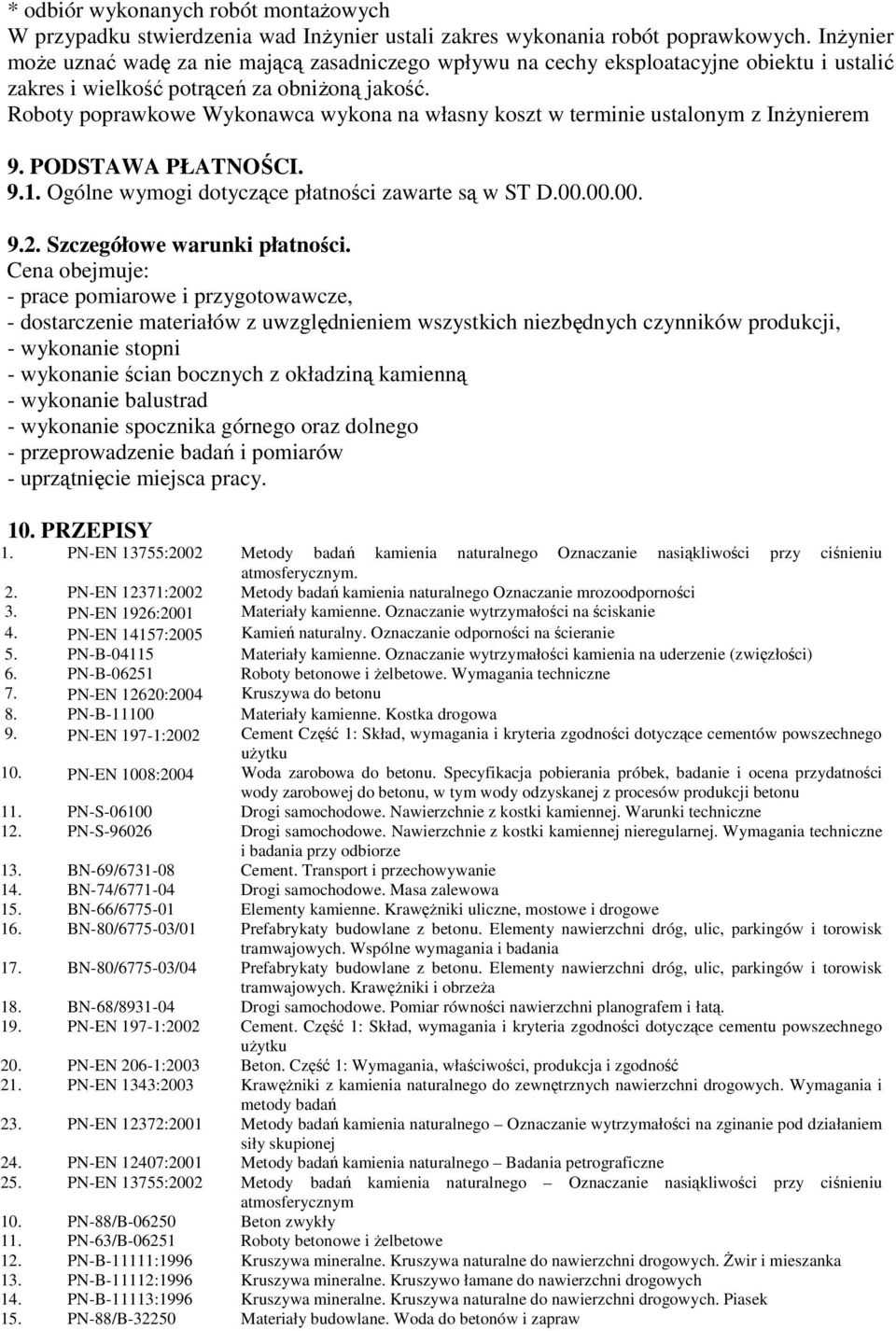

5 * odbiór wykonanych robót montaŝowych W przypadku stwierdzenia wad InŜynier ustali zakres wykonania robót poprawkowych. InŜynier moŝe uznać wadę za nie mającą zasadniczego wpływu na cechy eksploatacyjne obiektu i ustalić zakres i wielkość potrąceń za obniŝoną jakość. Roboty poprawkowe Wykonawca wykona na własny koszt w terminie ustalonym z InŜynierem 9. PODSTAWA PŁATNOŚCI Ogólne wymogi dotyczące płatności zawarte są w ST D Szczegółowe warunki płatności. Cena obejmuje: - prace pomiarowe i przygotowawcze, - dostarczenie materiałów z uwzględnieniem wszystkich niezbędnych czynników produkcji, - wykonanie stopni - wykonanie ścian bocznych z okładziną kamienną - wykonanie balustrad - wykonanie spocznika górnego oraz dolnego - przeprowadzenie badań i pomiarów - uprzątnięcie miejsca pracy. 10. PRZEPISY 1. PN-EN 13755:2002 Metody badań kamienia naturalnego Oznaczanie nasiąkliwości przy ciśnieniu atmosferycznym. 2. PN-EN 12371:2002 Metody badań kamienia naturalnego Oznaczanie mrozoodporności 3. PN-EN 1926:2001 Materiały kamienne. Oznaczanie wytrzymałości na ściskanie 4. PN-EN 14157:2005 Kamień naturalny. Oznaczanie odporności na ścieranie 5. PN-B Materiały kamienne. Oznaczanie wytrzymałości kamienia na uderzenie (zwięzłości) 6. PN-B Roboty betonowe i Ŝelbetowe. Wymagania techniczne 7. PN-EN 12620:2004 Kruszywa do betonu 8. PN-B Materiały kamienne. Kostka drogowa 9. PN-EN 197-1:2002 Cement Część 1: Skład, wymagania i kryteria zgodności dotyczące cementów powszechnego uŝytku 10. PN-EN 1008:2004 Woda zarobowa do betonu. Specyfikacja pobierania próbek, badanie i ocena przydatności wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu 11. PN-S Drogi samochodowe. Nawierzchnie z kostki kamiennej. Warunki techniczne 12. PN-S Drogi samochodowe. Nawierzchnie z kostki kamiennej nieregularnej. Wymagania techniczne i badania przy odbiorze 13. BN-69/ Cement. Transport i przechowywanie 14. BN-74/ Drogi samochodowe. Masa zalewowa 15. BN-66/ Elementy kamienne. KrawęŜniki uliczne, mostowe i drogowe 16. BN-80/ /01 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Wspólne wymagania i badania 17. BN-80/ /04 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. KrawęŜniki i obrzeŝa 18. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą. 19. PN-EN 197-1:2002 Cement. Część 1: Skład, wymagania i kryteria zgodności dotyczące cementu powszechnego uŝytku 20. PN-EN 206-1:2003 Beton. Część 1: Wymagania, właściwości, produkcja i zgodność 21. PN-EN 1343:2003 KrawęŜniki z kamienia naturalnego do zewnętrznych nawierzchni drogowych. Wymagania i metody badań 23. PN-EN 12372:2001 Metody badań kamienia naturalnego Oznaczanie wytrzymałości na zginanie pod działaniem siły skupionej 24. PN-EN 12407:2001 Metody badań kamienia naturalnego Badania petrograficzne 25. PN-EN 13755:2002 Metody badań kamienia naturalnego Oznaczanie nasiąkliwości przy ciśnieniu atmosferycznym 10. PN-88/B Beton zwykły 11. PN-63/B Roboty betonowe i Ŝelbetowe 12. PN-B-11111:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. świr i mieszanka 13. PN-B-11112:1996 Kruszywa mineralne. Kruszywo łamane do nawierzchni drogowych 14. PN-B-11113:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek 15. PN-88/B Materiały budowlane. Woda do betonów i zapraw

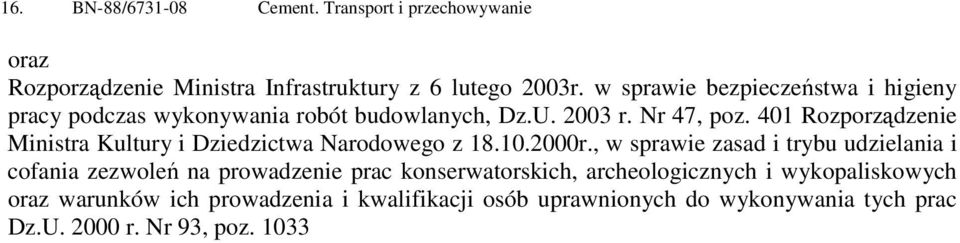

6 16. BN-88/ Cement. Transport i przechowywanie oraz Rozporządzenie Ministra Infrastruktury z 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych, Dz.U r. Nr 47, poz. 401 Rozporządzenie Ministra Kultury i Dziedzictwa Narodowego z r., w sprawie zasad i trybu udzielania i cofania zezwoleń na prowadzenie prac konserwatorskich, archeologicznych i wykopaliskowych oraz warunków ich prowadzenia i kwalifikacji osób uprawnionych do wykonywania tych prac Dz.U r. Nr 93, poz. 1033
