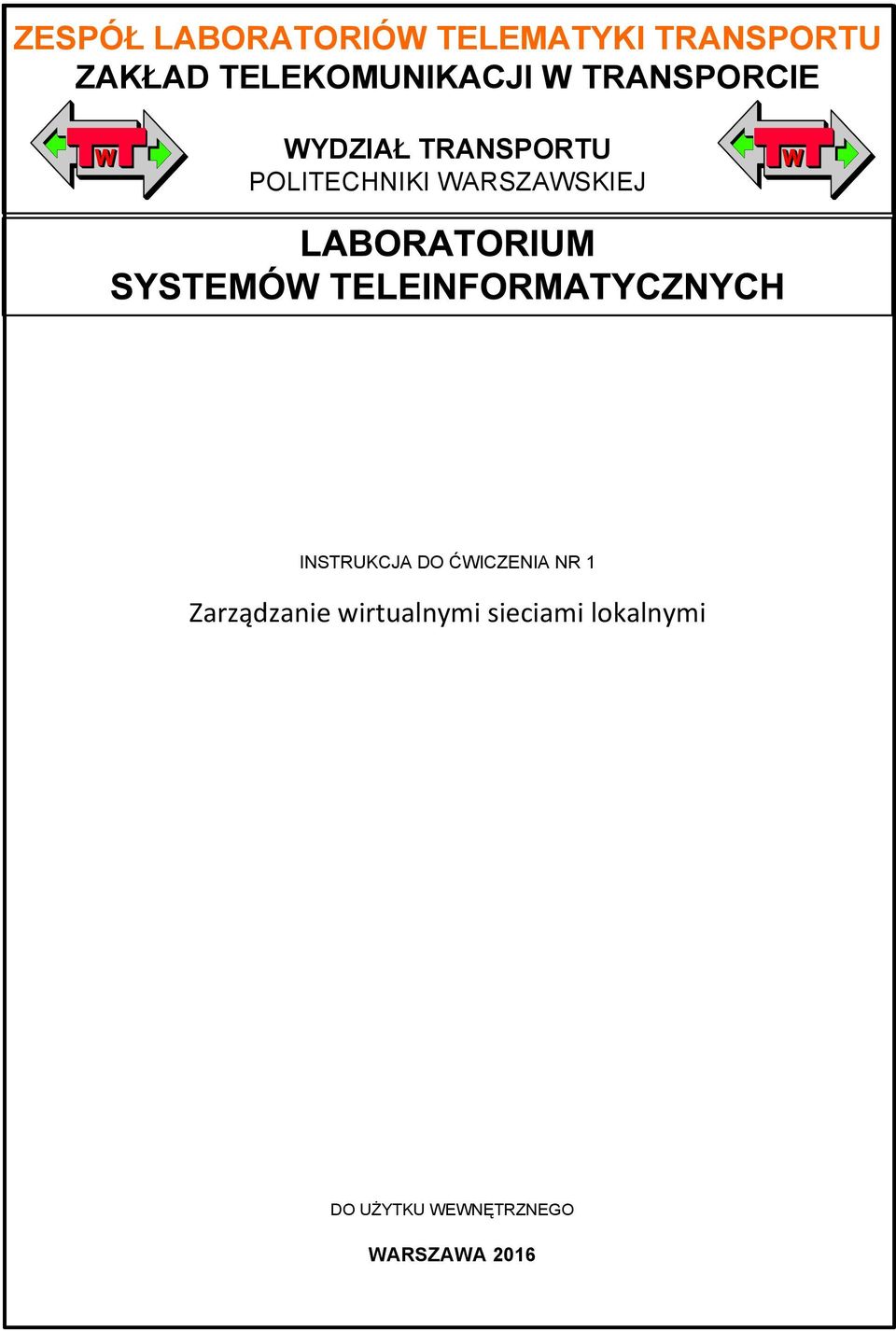

1 ZESPÓŁ LABORATORIÓW TELEMATYKI TRANSPORTU ZAKŁAD TELEKOMUNIKACJI W TRANSPORCIE WYDZIAŁ TRANSPORTU POLITECHNIKI WARSZAWSKIEJ INSTRUKCJA DO ĆWICZENIA NR 1 Zarządzanie wirtualnymi sieciami lokalnymi DO UŻYTKU WEWNĘTRZNEGO WARSZAWA 2016

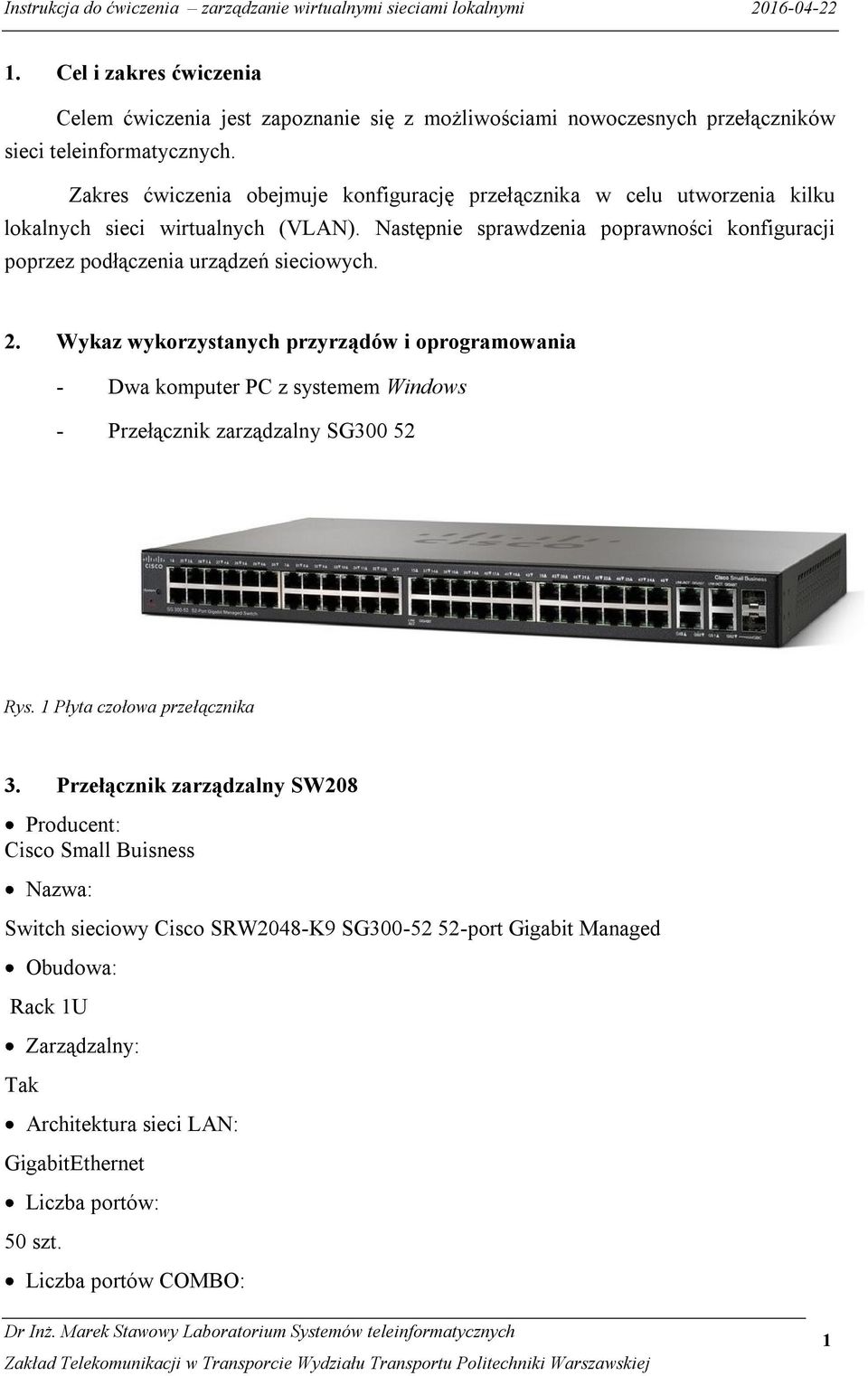

2 1. Cel i zakres ćwiczenia Celem ćwiczenia jest zapoznanie się z możliwościami nowoczesnych przełączników sieci teleinformatycznych. Zakres ćwiczenia obejmuje konfigurację przełącznika w celu utworzenia kilku lokalnych sieci wirtualnych (VLAN). Następnie sprawdzenia poprawności konfiguracji poprzez podłączenia urządzeń sieciowych. 2. Wykaz wykorzystanych przyrządów i oprogramowania - Dwa komputer PC z systemem Windows - Przełącznik zarządzalny SG Rys. 1 Płyta czołowa przełącznika 3. Przełącznik zarządzalny SW208 Producent: Cisco Small Buisness Nazwa: Switch sieciowy Cisco SRW2048-K9 SG port Gigabit Managed Obudowa: Rack 1U Tak Zarządzalny: Architektura sieci LAN: GigabitEthernet Liczba portów: 50 szt. Liczba portów COMBO: 1

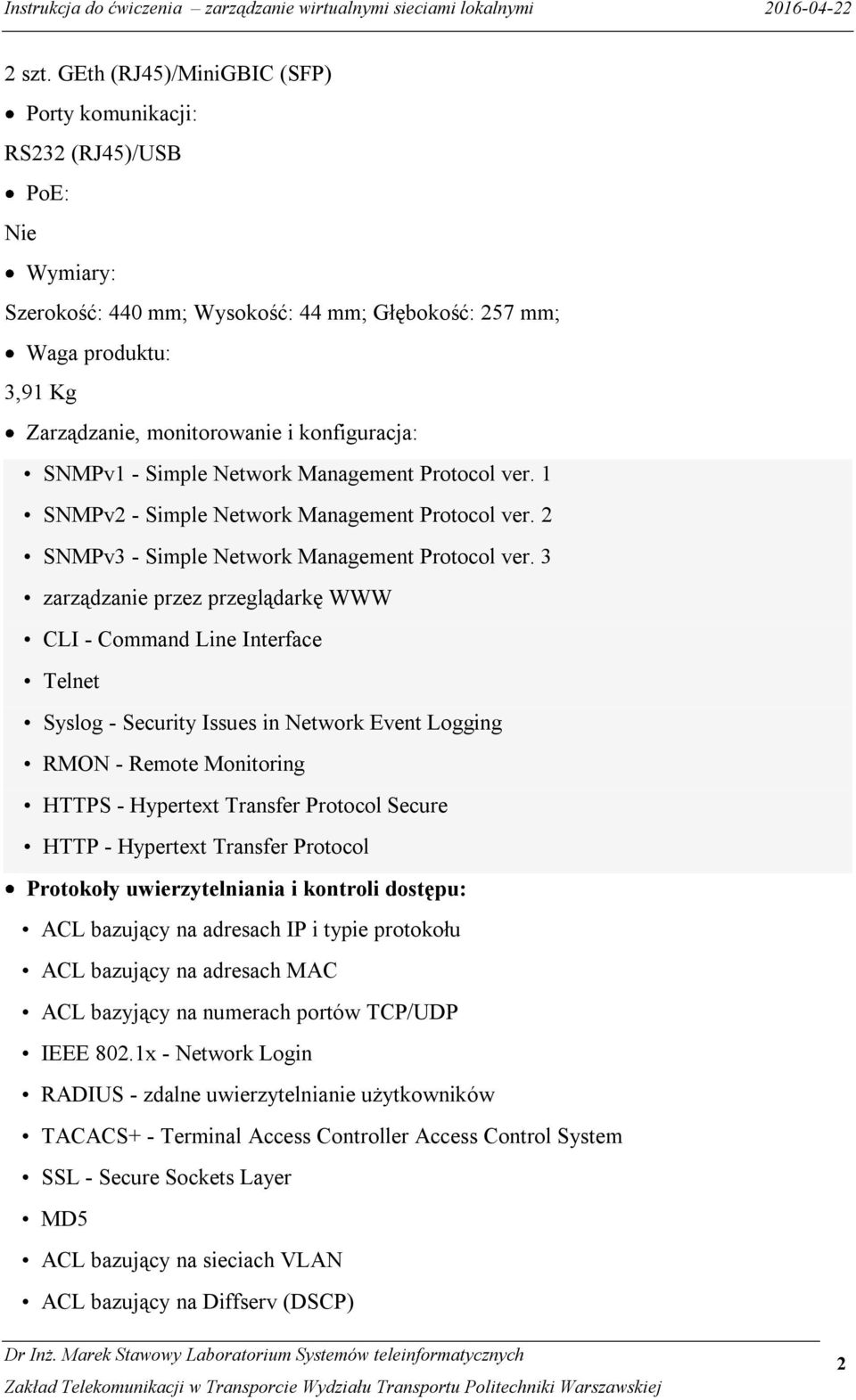

3 2 szt. GEth (RJ45)/MiniGBIC (SFP) Porty komunikacji: RS232 (RJ45)/USB PoE: Nie Wymiary: Szerokość: 440 mm; Wysokość: 44 mm; Głębokość: 257 mm; Waga produktu: 3,91 Kg Zarządzanie, monitorowanie i konfiguracja: SNMPv1 - Simple Network Management Protocol ver. 1 SNMPv2 - Simple Network Management Protocol ver. 2 SNMPv3 - Simple Network Management Protocol ver. 3 zarządzanie przez przeglądarkę WWW CLI - Command Line Interface Telnet Syslog - Security Issues in Network Event Logging RMON - Remote Monitoring HTTPS - Hypertext Transfer Protocol Secure HTTP - Hypertext Transfer Protocol Protokoły uwierzytelniania i kontroli dostępu: ACL bazujący na adresach IP i typie protokołu ACL bazujący na adresach MAC ACL bazyjący na numerach portów TCP/UDP IEEE 802.1x - Network Login RADIUS - zdalne uwierzytelnianie użytkowników TACACS+ - Terminal Access Controller Access Control System SSL - Secure Sockets Layer MD5 ACL bazujący na sieciach VLAN ACL bazujący na Diffserv (DSCP) 2

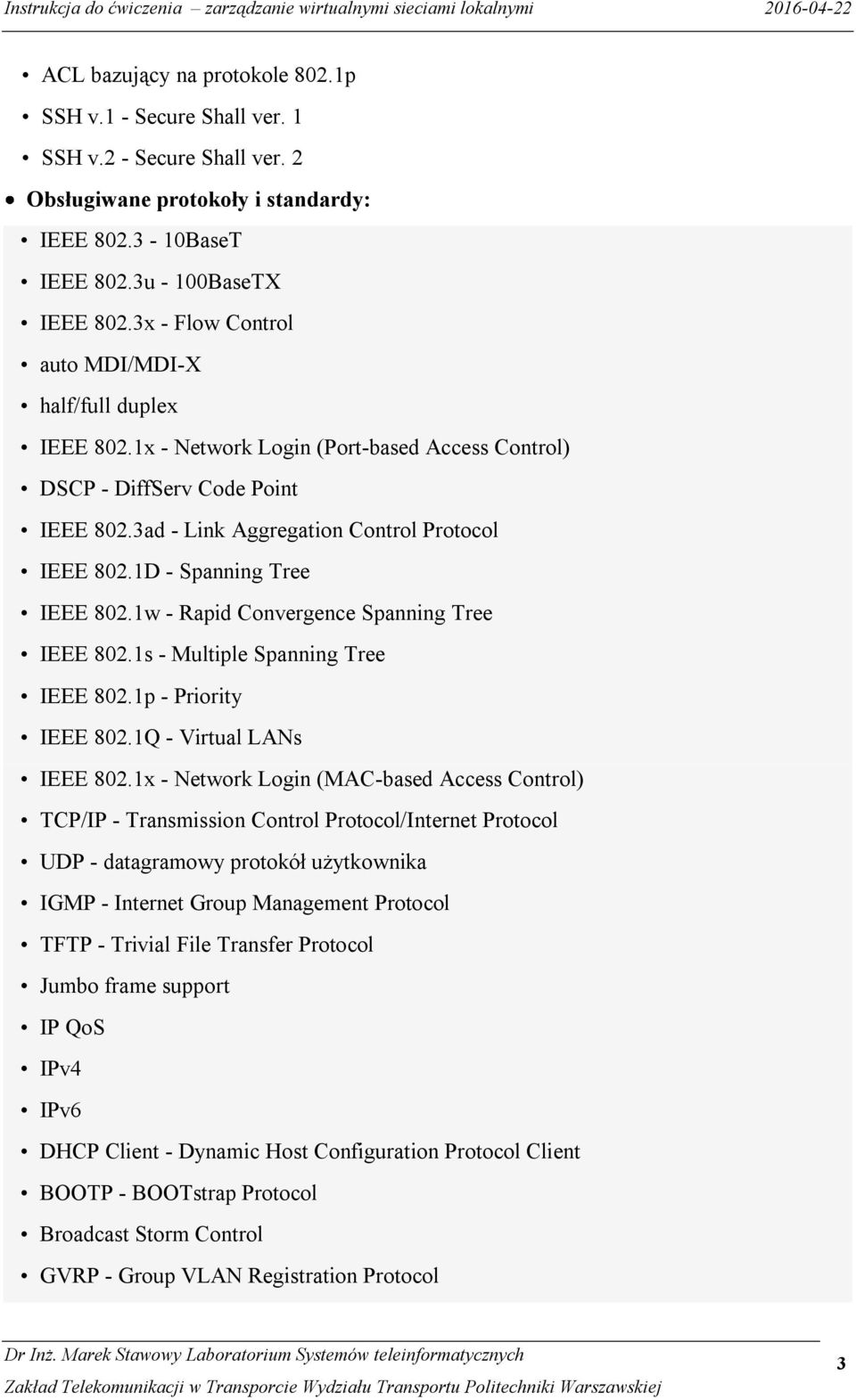

4 ACL bazujący na protokole 802.1p SSH v.1 - Secure Shall ver. 1 SSH v.2 - Secure Shall ver. 2 Obsługiwane protokoły i standardy: IEEE BaseT IEEE 802.3u - 100BaseTX IEEE 802.3x - Flow Control auto MDI/MDI-X half/full duplex IEEE 802.1x - Network Login (Port-based Access Control) DSCP - DiffServ Code Point IEEE 802.3ad - Link Aggregation Control Protocol IEEE 802.1D - Spanning Tree IEEE 802.1w - Rapid Convergence Spanning Tree IEEE 802.1s - Multiple Spanning Tree IEEE 802.1p - Priority IEEE 802.1Q - Virtual LANs IEEE 802.1x - Network Login (MAC-based Access Control) TCP/IP - Transmission Control Protocol/Internet Protocol UDP - datagramowy protokół użytkownika IGMP - Internet Group Management Protocol TFTP - Trivial File Transfer Protocol Jumbo frame support IP QoS IPv4 IPv6 DHCP Client - Dynamic Host Configuration Protocol Client BOOTP - BOOTstrap Protocol Broadcast Storm Control GVRP - Group VLAN Registration Protocol 3

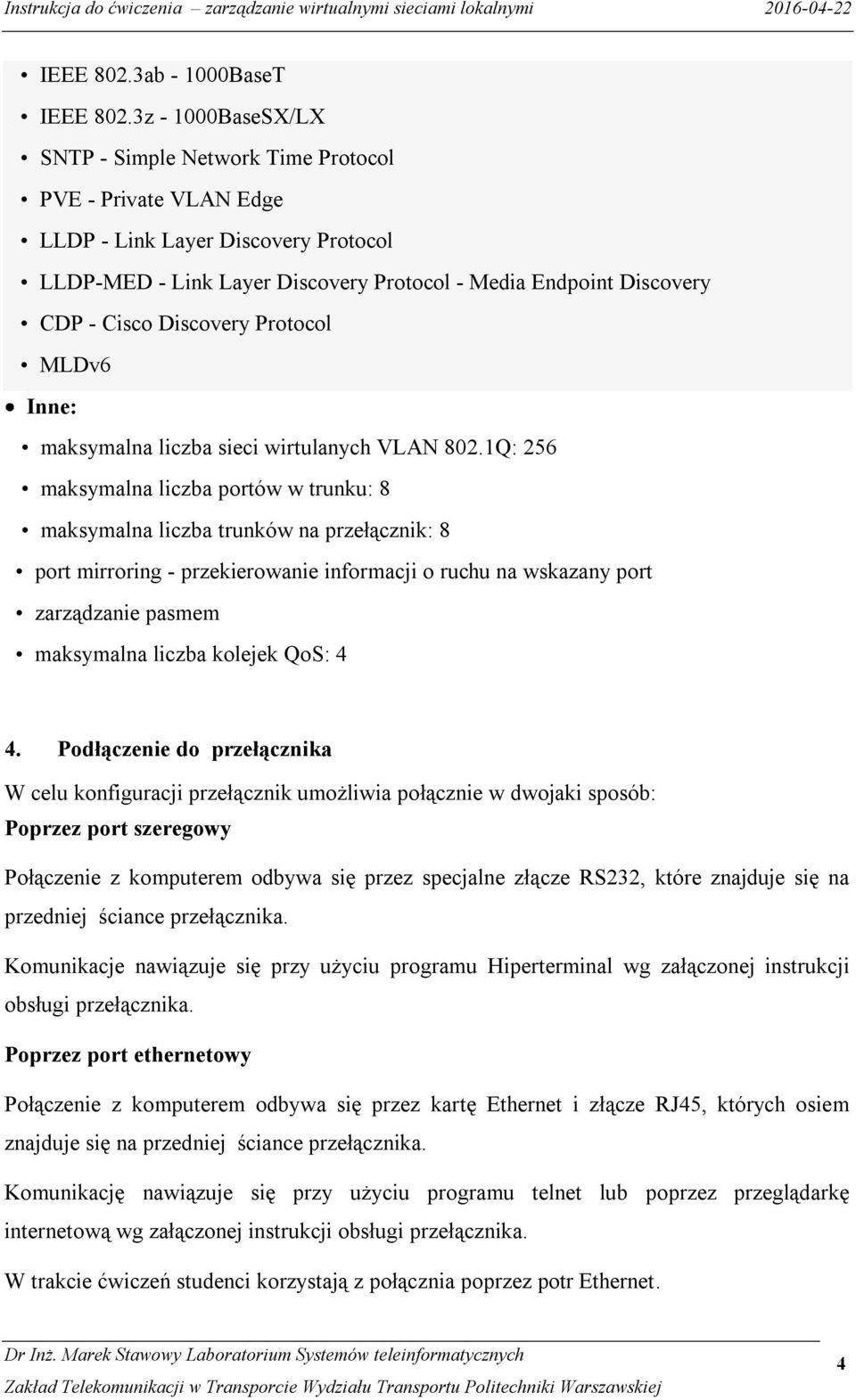

5 IEEE 802.3ab BaseT IEEE 802.3z BaseSX/LX SNTP - Simple Network Time Protocol PVE - Private VLAN Edge LLDP - Link Layer Discovery Protocol LLDP-MED - Link Layer Discovery Protocol - Media Endpoint Discovery CDP - Cisco Discovery Protocol MLDv6 Inne: maksymalna liczba sieci wirtulanych VLAN 802.1Q: 256 maksymalna liczba portów w trunku: 8 maksymalna liczba trunków na przełącznik: 8 port mirroring - przekierowanie informacji o ruchu na wskazany port zarządzanie pasmem maksymalna liczba kolejek QoS: 4 4. Podłączenie do przełącznika W celu konfiguracji przełącznik umożliwia połącznie w dwojaki sposób: Poprzez port szeregowy Połączenie z komputerem odbywa się przez specjalne złącze RS232, które znajduje się na przedniej ściance przełącznika. Komunikacje nawiązuje się przy użyciu programu Hiperterminal wg załączonej instrukcji obsługi przełącznika. Poprzez port ethernetowy Połączenie z komputerem odbywa się przez kartę Ethernet i złącze RJ45, których osiem znajduje się na przedniej ściance przełącznika. Komunikację nawiązuje się przy użyciu programu telnet lub poprzez przeglądarkę internetową wg załączonej instrukcji obsługi przełącznika. W trakcie ćwiczeń studenci korzystają z połącznia poprzez potr Ethernet. 4

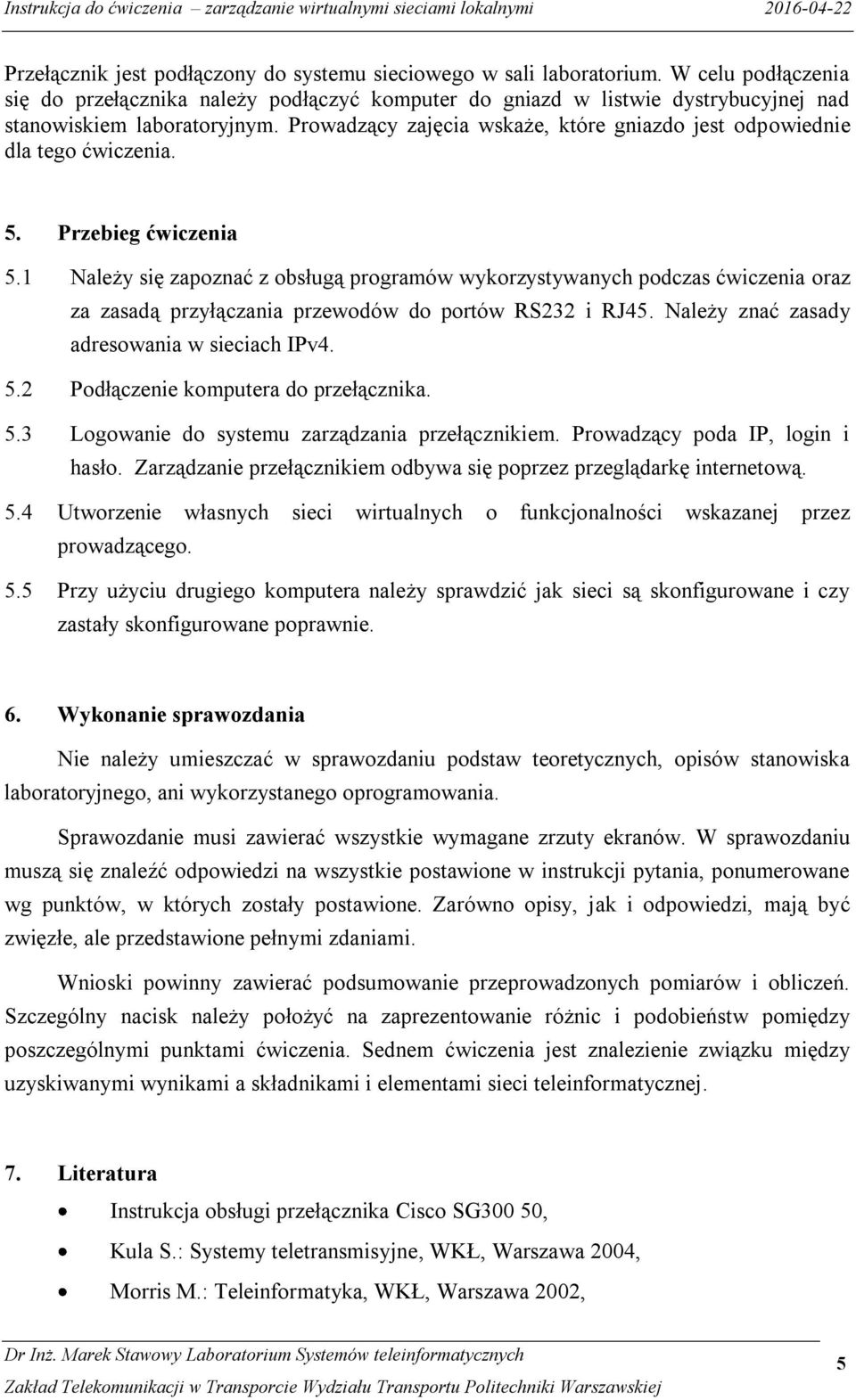

6 Przełącznik jest podłączony do systemu sieciowego w sali laboratorium. W celu podłączenia się do przełącznika należy podłączyć komputer do gniazd w listwie dystrybucyjnej nad stanowiskiem laboratoryjnym. Prowadzący zajęcia wskaże, które gniazdo jest odpowiednie dla tego ćwiczenia. 5. Przebieg ćwiczenia 5.1 Należy się zapoznać z obsługą programów wykorzystywanych podczas ćwiczenia oraz za zasadą przyłączania przewodów do portów RS232 i RJ45. Należy znać zasady adresowania w sieciach IPv Podłączenie komputera do przełącznika. 5.3 Logowanie do systemu zarządzania przełącznikiem. Prowadzący poda IP, login i hasło. Zarządzanie przełącznikiem odbywa się poprzez przeglądarkę internetową. 5.4 Utworzenie własnych sieci wirtualnych o funkcjonalności wskazanej przez prowadzącego. 5.5 Przy użyciu drugiego komputera należy sprawdzić jak sieci są skonfigurowane i czy zastały skonfigurowane poprawnie. 6. Wykonanie sprawozdania Nie należy umieszczać w sprawozdaniu podstaw teoretycznych, opisów stanowiska laboratoryjnego, ani wykorzystanego oprogramowania. Sprawozdanie musi zawierać wszystkie wymagane zrzuty ekranów. W sprawozdaniu muszą się znaleźć odpowiedzi na wszystkie postawione w instrukcji pytania, ponumerowane wg punktów, w których zostały postawione. Zarówno opisy, jak i odpowiedzi, mają być zwięzłe, ale przedstawione pełnymi zdaniami. Wnioski powinny zawierać podsumowanie przeprowadzonych pomiarów i obliczeń. Szczególny nacisk należy położyć na zaprezentowanie różnic i podobieństw pomiędzy poszczególnymi punktami ćwiczenia. Sednem ćwiczenia jest znalezienie związku między uzyskiwanymi wynikami a składnikami i elementami sieci teleinformatycznej. 7. Literatura Instrukcja obsługi przełącznika Cisco SG300 50, Kula S.: Systemy teletransmisyjne, WKŁ, Warszawa 2004, Morris M.: Teleinformatyka, WKŁ, Warszawa 2002, 5

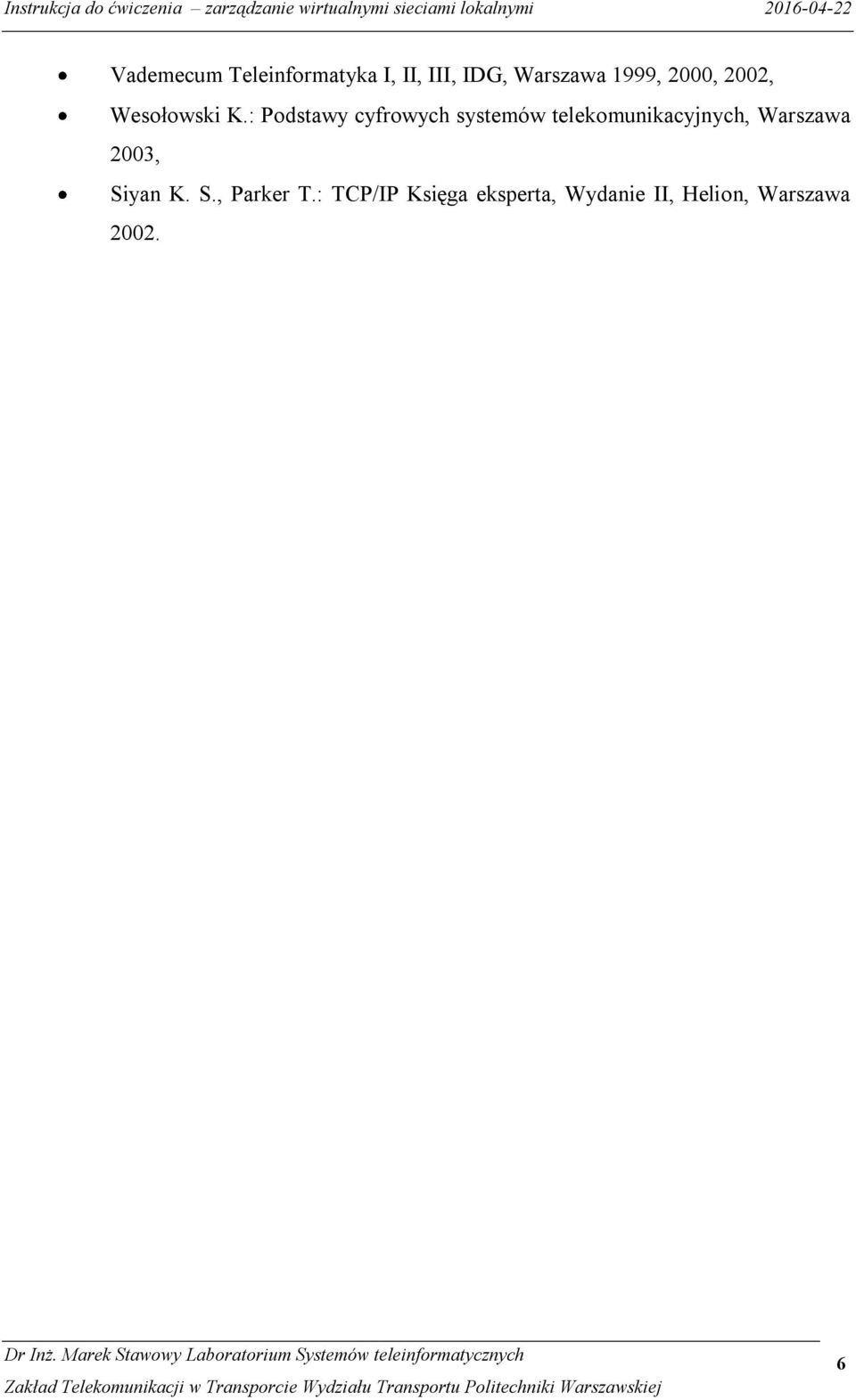

7 Vademecum Teleinformatyka I, II, III, IDG, Warszawa 1999, 2000, 2002, Wesołowski K.: Podstawy cyfrowych systemów telekomunikacyjnych, Warszawa 2003, Siyan K. S., Parker T.: TCP/IP Księga eksperta, Wydanie II, Helion, Warszawa
