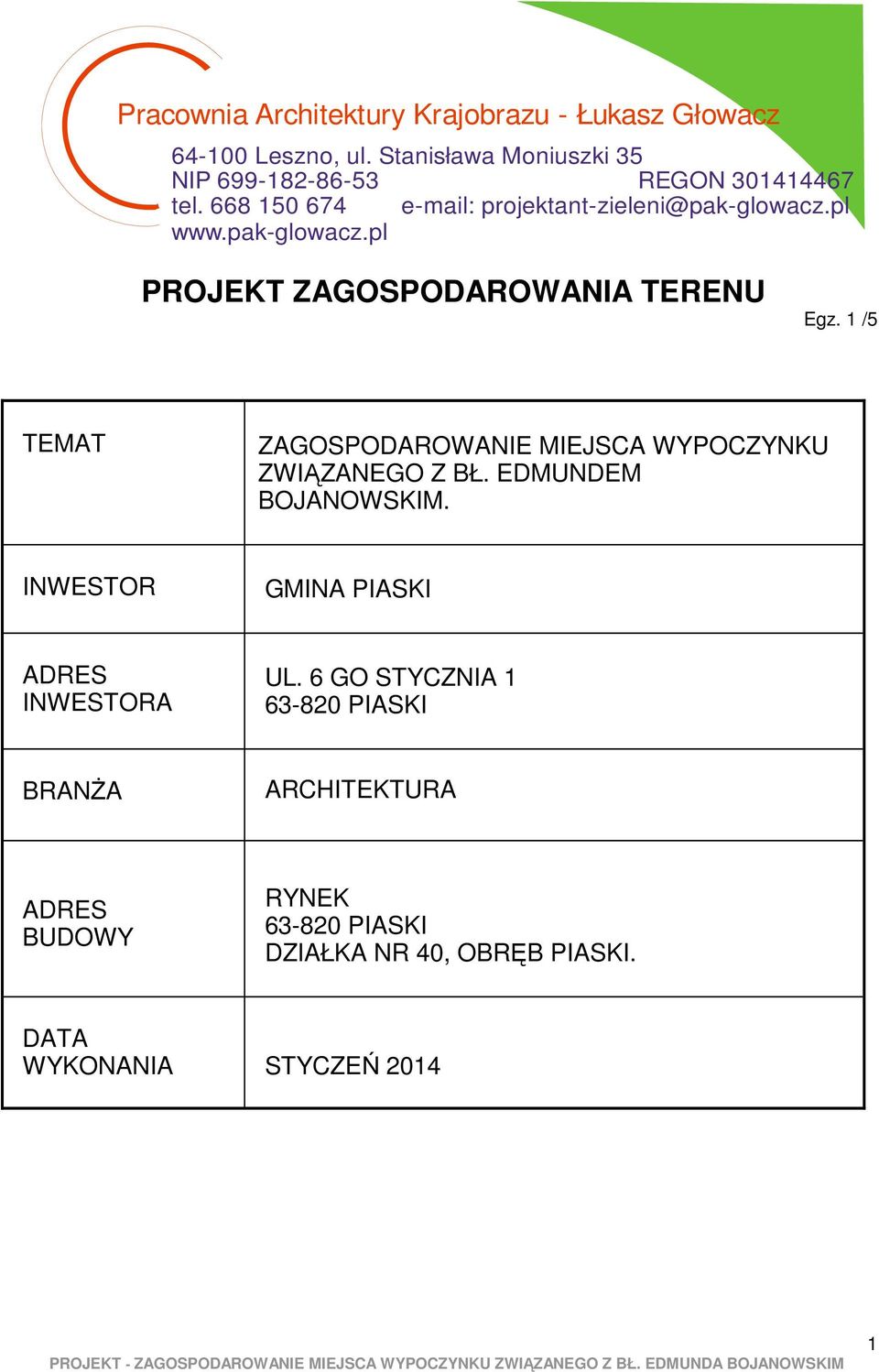

1 Pracownia Architektury Krajobrazu - Łukasz Głowacz Leszno, ul. Stanisława Moniuszki 35 NIP REGON tel projektant-zieleni@pak-glowacz.pl PROJEKT ZAGOSPODAROWANIA TERENU Egz. 1 /5 TEMAT ZAGOSPODAROWANIE MIEJSCA WYPOCZYNKU ZWIĄZANEGO Z BŁ. EDMUNDEM BOJANOWSKIM. INWESTOR GMINA PIASKI ADRES INWESTORA UL. 6 GO STYCZNIA PIASKI BRANŻA ARCHITEKTURA ADRES BUDOWY RYNEK PIASKI DZIAŁKA NR 40, OBRĘB PIASKI. DATA WYKONANIA STYCZEŃ

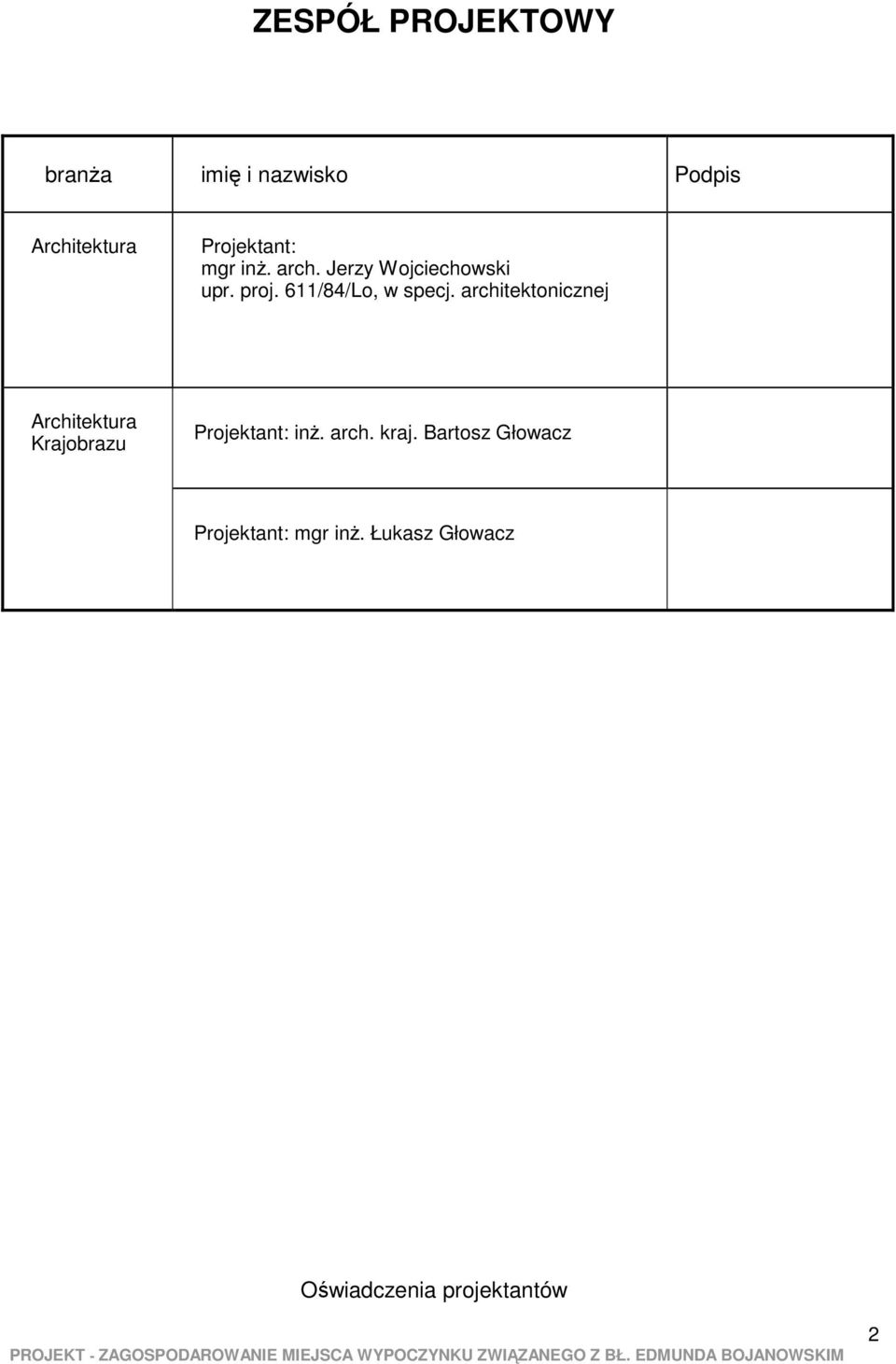

2 ZESPÓŁ PROJEKTOWY branża imię i nazwisko Podpis Projektant: mgr inż. arch. Jerzy Wojciechowski upr. proj. 611/84/Lo, w specj. architektonicznej Krajobrazu Projektant: inż. arch. kraj. Bartosz Głowacz Projektant: mgr inż. Łukasz Głowacz Oświadczenia projektantów 2

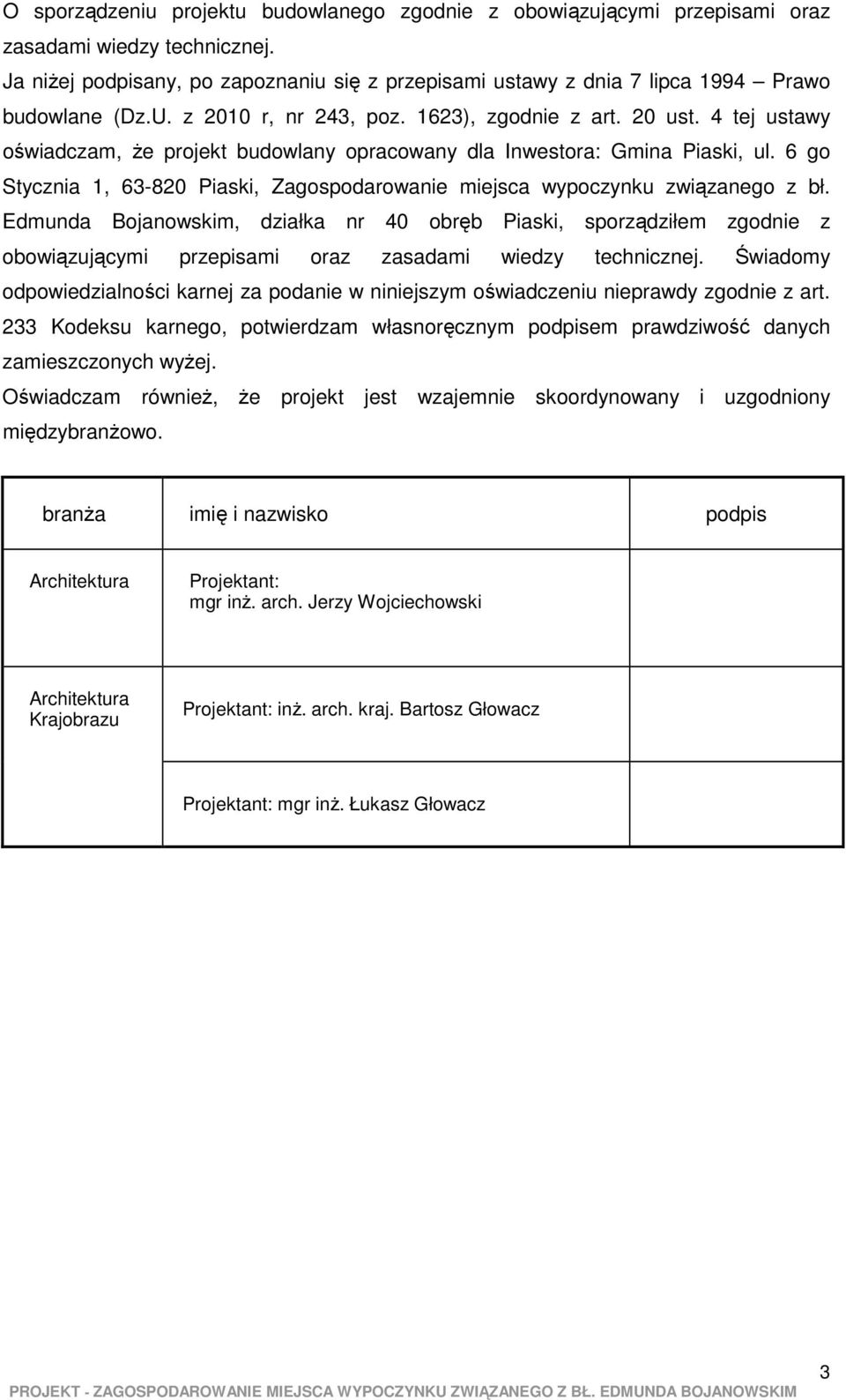

3 O sporządzeniu projektu budowlanego zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Ja niżej podpisany, po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 Prawo budowlane (Dz.U. z 2010 r, nr 243, poz. 1623), zgodnie z art. 20 ust. 4 tej ustawy oświadczam, że projekt budowlany opracowany dla Inwestora: Gmina Piaski, ul. 6 go Stycznia 1, Piaski, Zagospodarowanie miejsca wypoczynku związanego z bł. Edmunda Bojanowskim, działka nr 40 obręb Piaski, sporządziłem zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Świadomy odpowiedzialności karnej za podanie w niniejszym oświadczeniu nieprawdy zgodnie z art. 233 Kodeksu karnego, potwierdzam własnoręcznym podpisem prawdziwość danych zamieszczonych wyżej. Oświadczam również, że projekt jest wzajemnie skoordynowany i uzgodniony międzybranżowo. branża imię i nazwisko podpis Projektant: mgr inż. arch. Jerzy Wojciechowski Krajobrazu Projektant: inż. arch. kraj. Bartosz Głowacz Projektant: mgr inż. Łukasz Głowacz 3

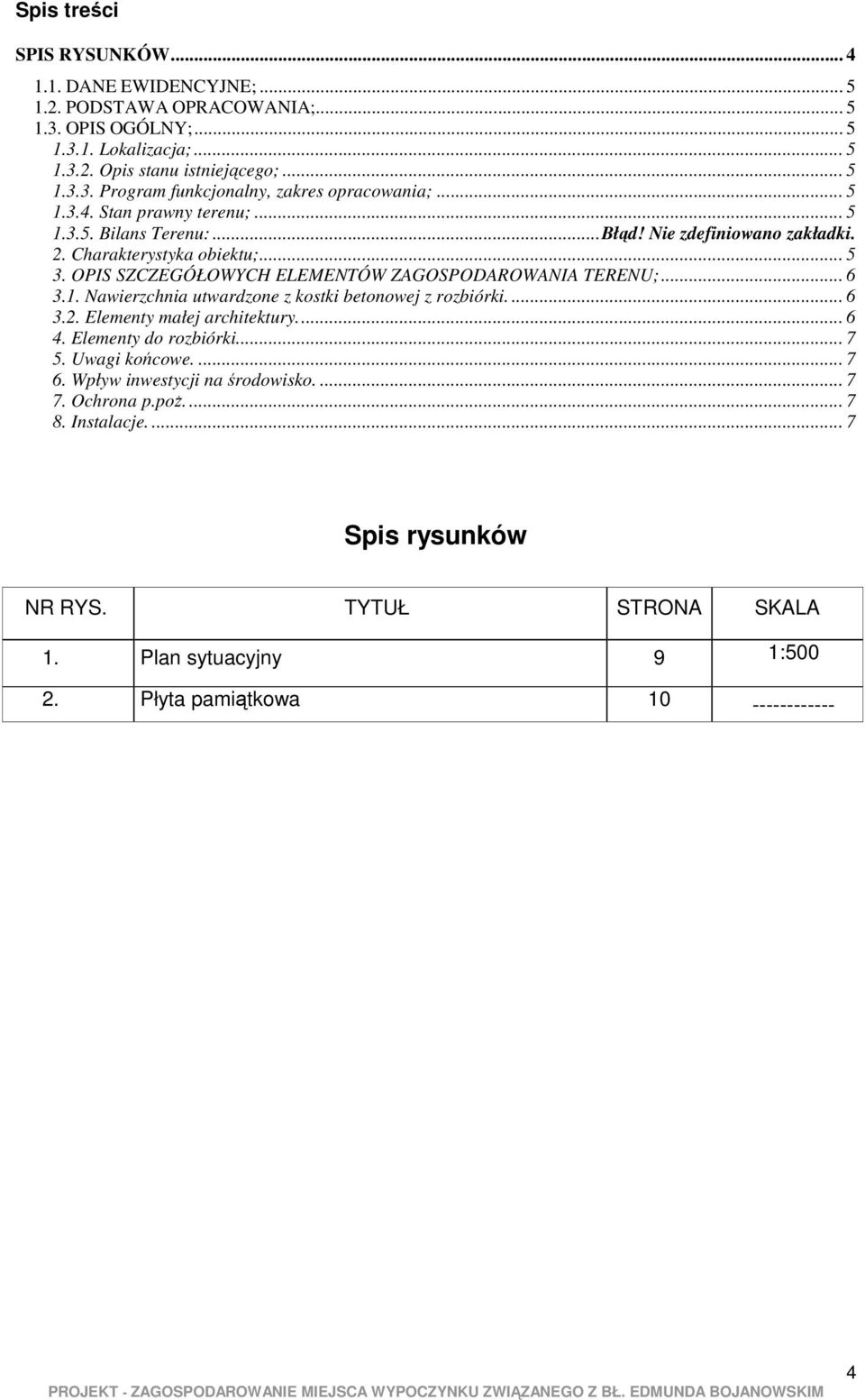

4 Spis treści SPIS RYSUNKÓW DANE EWIDENCYJNE; PODSTAWA OPRACOWANIA; OPIS OGÓLNY; Lokalizacja; Opis stanu istniejącego; Program funkcjonalny, zakres opracowania; Stan prawny terenu; Bilans Terenu:... Błąd! Nie zdefiniowano zakładki. 2. Charakterystyka obiektu; OPIS SZCZEGÓŁOWYCH ELEMENTÓW ZAGOSPODAROWANIA TERENU; Nawierzchnia utwardzone z kostki betonowej z rozbiórki Elementy małej architektury Elementy do rozbiórki Uwagi końcowe Wpływ inwestycji na środowisko Ochrona p.poż Instalacje Spis rysunków NR RYS. TYTUŁ STRONA SKALA 1. Plan sytuacyjny 9 1: Płyta pamiątkowa

5 OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA MIEJSCA WYPOCZYNKU ZWIĄZANEGO Z BŁ. EDMUNDA BOJANOWSKIM. 1. OPIS OGÓLNY 1.1. DANE EWIDENCYJNE; Inwestor: GMINA PIASKI ul. 6 go Stycznia 1 Lokalizacja inwestycji: Rynek, Piaski Nr ewidencyjny działki: DZIAŁKA NR 40. Obręb Piaski PODSTAWA OPRACOWANIA; Zlecenie Inwestora Mapa sytuacyjna terenu w skali 1:500 Uzgodniona z Inwestorem koncepcja architektoniczna Wizja lokalna w terenie Dokumentacja fotograficzna Obowiązujące normy i normatywy techniczne projektowania OPIS OGÓLNY; Lokalizacja; Teren objęty opracowaniem znajduje się w mieście Piaski i dotyczy terenu Rynku w Piaskach znajdującego się na działkach nr ewid. 40. Obręb Piaski Opis stanu istniejącego; Teren objęty opracowaniem znajduje się w mieście Piaski, Rynek. Rynek otoczony jest czterema pierzejami pomiędzy którymi znajduje się plac utwardzony z pomnikiem zlokalizowanym w centralnej części rynku. Plac otoczona jest parkingami i drogami dla ruchu kołowego i pieszego. Nawierzchnia placu rynku wykonana jest z kostki betonowej i granitowej. Na placu znajdują się liczne elementy małej architektury ławki, kosze naśmieci, tablice informacyjne oraz fontanna. Cały teren jest oświetlony za pomocą stylowych latarni. Po przebudowie teren ma utrzymać dotychczasowe funkcje rekreacyjno społeczne Program funkcjonalny, zakres opracowania; Program zagospodarowania terenu rynku w Piaskach obejmuje montaż rzeźby i tablicy pamiątkowej w istniejącej nawierzchni z kostki betonowej Stan prawny terenu; Teren objęty opracowaniem znajduje się w mieście Piaski. Działki nr 40 są własnością Gminy Piaski. Teren jest objęty ochroną konserwatorską. Teren nie stanowi obszaru prawnie chronionego. 2. CHARAKTERYSTYKA OBIEKTU; Teren objęty opracowaniem znajduje się w mieście Piaski i dotyczy zagospodarowania terenu rynku poprzez montaż rzeźby w formie ławki i tablicy pamiątkowej w nawierzchni. Projekt przebudowy terenu obejmuje: - montaż ławki z trzema postaciami, - montaż tablicy pamiątkowej, - odtworzenie nawierzchni z kostki betonowej, 5

6 3. OPIS SZCZEGÓŁOWYCH ELEMENTÓW ZAGOSPODAROWANIA TERENU; 3.1. Odtworzenie nawierzchni z kostki betonowej. Na terenie objętym projektem zaprojektowane została rzeźba przedstawiająca Edmunda Bojanowskiego z dwójką dzieci na ławce. W celu montażu ławki do istniejącej nawierzchni z kostki betonowej należy rozebrać nawierzchnie i po zakończeniu prac montażowych ponownie ja odtworzyć z kostki betonowej pozyskanej z odzysku w czasie prac rozbiórkowych 3.2. Elementy małej architektury Rzeźba w formie ławki. Na terenie objętym projektem zaprojektowane została rzeźba przedstawiająca Edmunda Bojanowskiego z dwójką dzieci na ławce. Zlokalizowanie jej na działce według planu sytuacyjnego zamieszczonego w dokumentacji projektowej rys nr 1. Dane techniczne : wymiary zewnętrzne ławki: szerokość 180cm, wysokość około 90cm, głębokość około 50cm. rzeźba odlew w technologii na wosk tracony grubość ścianki odlewu - 5-6mm. materiał - brąz spiżowy - RG5-N15 poszczególne elementy ławki - to profile zamknięte. 6

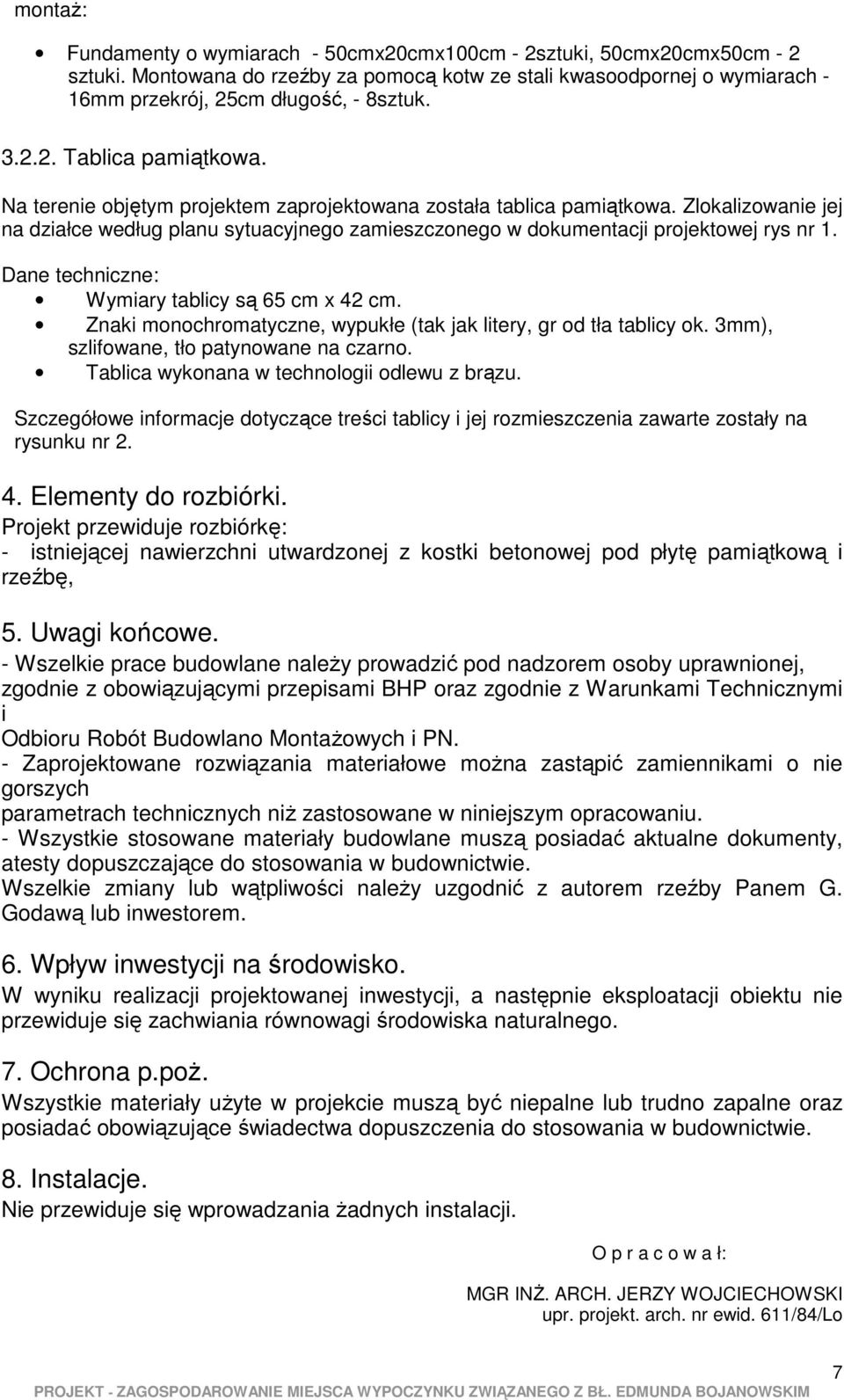

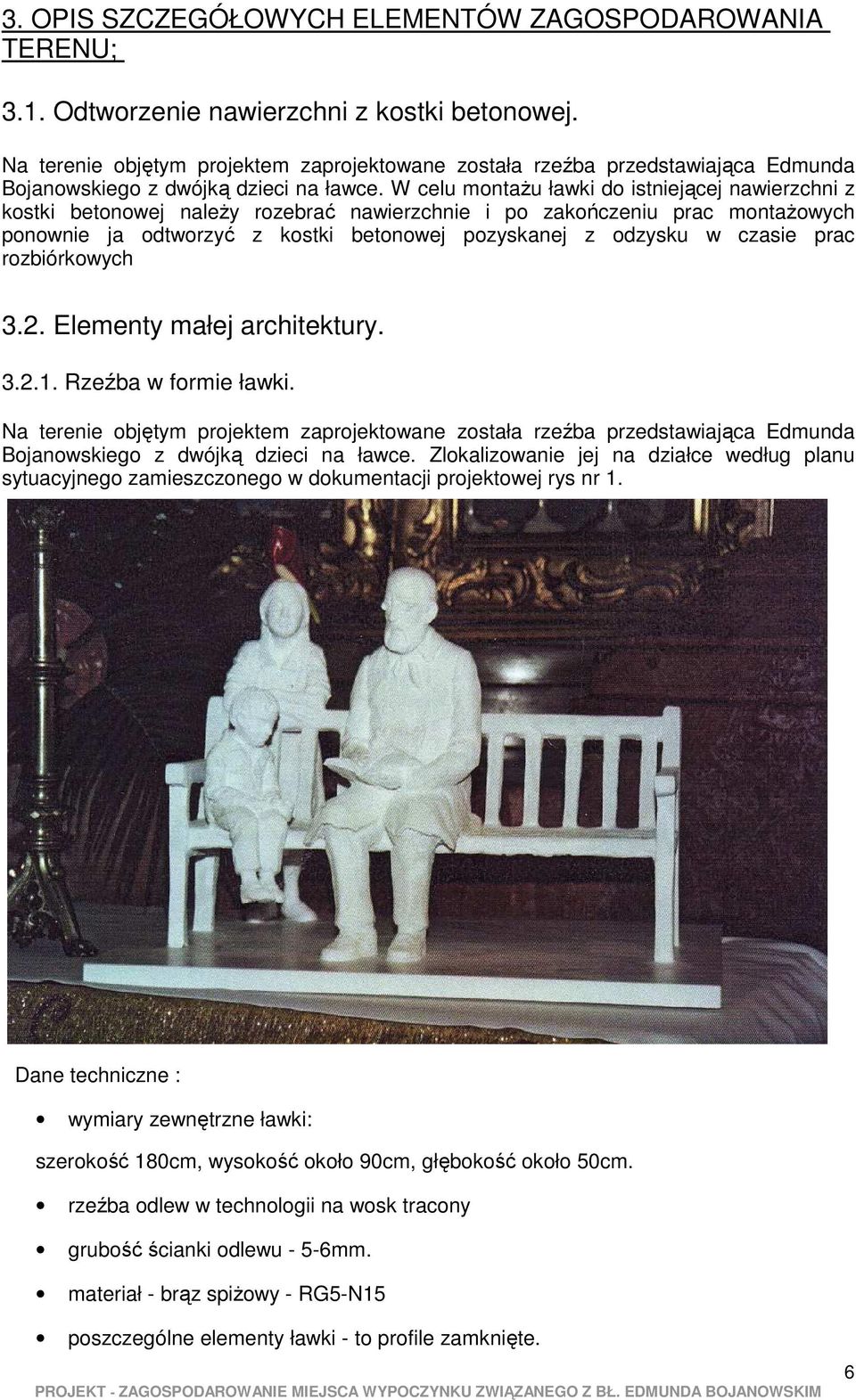

7 montaż: Fundamenty o wymiarach - 50cmx20cmx100cm - 2sztuki, 50cmx20cmx50cm - 2 sztuki. Montowana do rzeźby za pomocą kotw ze stali kwasoodpornej o wymiarach - 16mm przekrój, 25cm długość, - 8sztuk Tablica pamiątkowa. Na terenie objętym projektem zaprojektowana została tablica pamiątkowa. Zlokalizowanie jej na działce według planu sytuacyjnego zamieszczonego w dokumentacji projektowej rys nr 1. Dane techniczne: Wymiary tablicy są 65 cm x 42 cm. Znaki monochromatyczne, wypukłe (tak jak litery, gr od tła tablicy ok. 3mm), szlifowane, tło patynowane na czarno. Tablica wykonana w technologii odlewu z brązu. Szczegółowe informacje dotyczące treści tablicy i jej rozmieszczenia zawarte zostały na rysunku nr Elementy do rozbiórki. Projekt przewiduje rozbiórkę: - istniejącej nawierzchni utwardzonej z kostki betonowej pod płytę pamiątkową i rzeźbę, 5. Uwagi końcowe. - Wszelkie prace budowlane należy prowadzić pod nadzorem osoby uprawnionej, zgodnie z obowiązującymi przepisami BHP oraz zgodnie z Warunkami Technicznymi i Odbioru Robót Budowlano Montażowych i PN. - Zaprojektowane rozwiązania materiałowe można zastąpić zamiennikami o nie gorszych parametrach technicznych niż zastosowane w niniejszym opracowaniu. - Wszystkie stosowane materiały budowlane muszą posiadać aktualne dokumenty, atesty dopuszczające do stosowania w budownictwie. Wszelkie zmiany lub wątpliwości należy uzgodnić z autorem rzeźby Panem G. Godawą lub inwestorem. 6. Wpływ inwestycji na środowisko. W wyniku realizacji projektowanej inwestycji, a następnie eksploatacji obiektu nie przewiduje się zachwiania równowagi środowiska naturalnego. 7. Ochrona p.poż. Wszystkie materiały użyte w projekcie muszą być niepalne lub trudno zapalne oraz posiadać obowiązujące świadectwa dopuszczenia do stosowania w budownictwie. 8. Instalacje. Nie przewiduje się wprowadzania żadnych instalacji. O p r a c o w a ł: MGR INŻ. ARCH. JERZY WOJCIECHOWSKI upr. projekt. arch. nr ewid. 611/84/Lo 7
