1 Spis treści 1. Część formalno - prawna Uprawnienia projektanta i sprawdzającego oraz zaświadczenia PIIB Część opisowa Inwestor Jednostka Projektowa Przedmiot i zakres opracowania Zagospodarowanie istniejącego pasa drogowego Podstawowe parametry techniczne przebudowywanej drogi Projektowana konstrukcja nawierzchni jezdni Projektowana konstrukcja zjazdów do przebudowy Krawężniki, obrzeża betonowe Odwodnienie jezdni Infrastruktura techniczna w pasie drogowym Roboty ziemne Roboty rozbiórkowe Informacje uzupełniające Część rysunkowa Przebudowa drogi gminnej w miejscowości Radwanki Str. 2

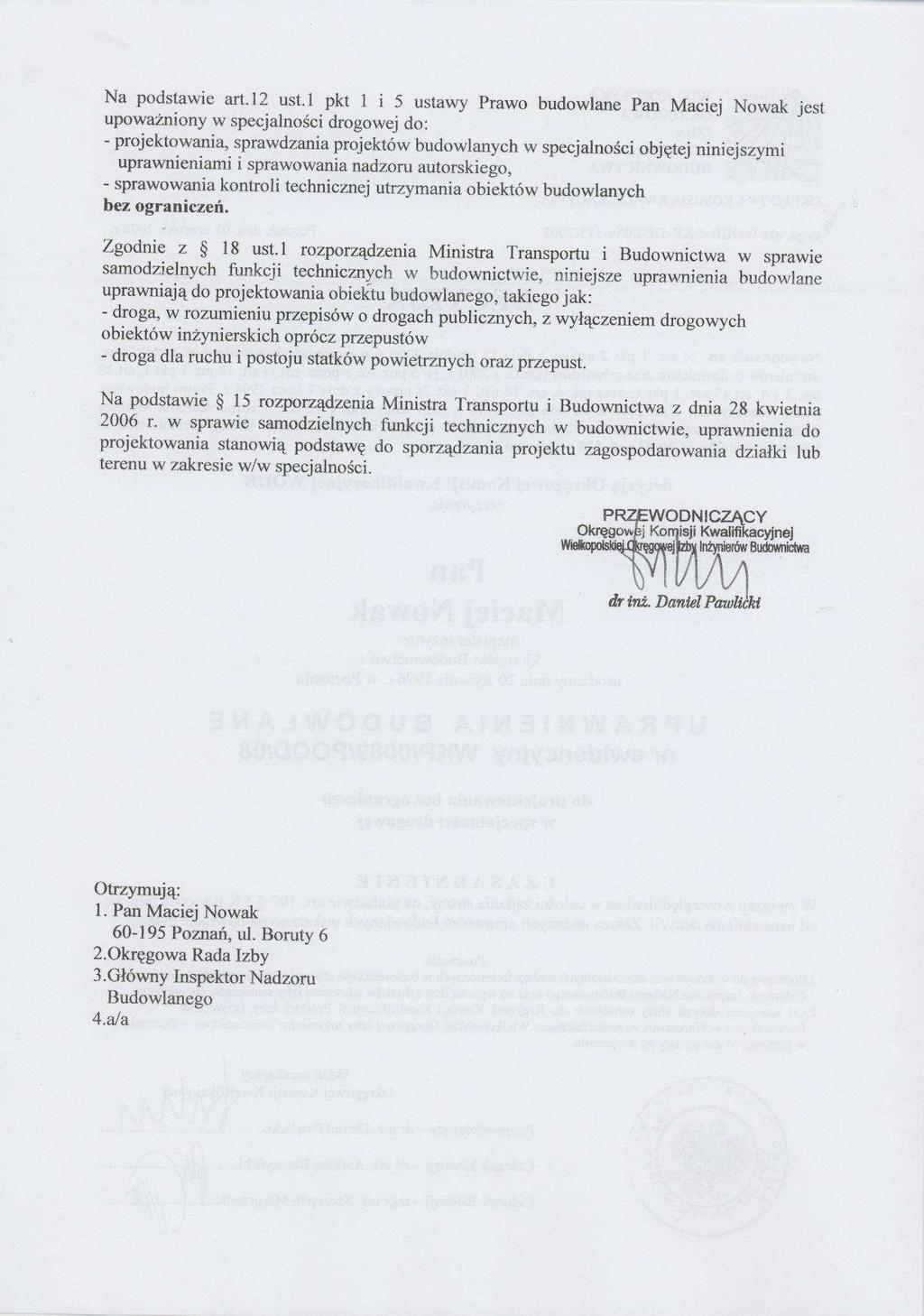

2 1. Część formalno - prawna 1.1. Uprawnienia projektanta i sprawdzającego oraz zaświadczenia PIIB Przebudowa drogi gminnej w miejscowości Radwanki Str. 3

3 Przebudowa drogi gminnej w miejscowości Radwanki Str. 4

4 Przebudowa drogi gminnej w miejscowości Radwanki Str. 5

5 Przebudowa drogi gminnej w miejscowości Radwanki Str. 6

6 Przebudowa drogi gminnej w miejscowości Radwanki Str. 7

7 Przebudowa drogi gminnej w miejscowości Radwanki Str. 8

8 2. Część opisowa 2.1. Inwestor Gmina Margonin ul. Kościuszki Margonin 2.2. Jednostka Projektowa Pracownia Projektowa DROG-CAD ul. Boruty Poznań 2.3. Przedmiot i zakres opracowania Przedmiotowa inwestycja zlokalizowana jest w województwie wielkopolskim, powiecie chodzieskim, gminie Margonin. Inwestycja zlokalizowana jest w istniejącym pasie drogowym drogi gminnej. Projektowana inwestycja przewiduje: przebudowę istniejącej nawierzchni drogi gminnej na odcinku 137,90 m, przebudowę istniejących zjazdów z kostki betonowej, regulację wysokościową studni kanalizacji sanitarnej, regulację wysokościową wpustu ulicznego, 2.4. Zagospodarowanie istniejącego pasa drogowego Planowana inwestycja zlokalizowana jest w obszarze zabudowanym. Po stronie południowej pasa drogowego występuję zabudowa mieszkaniowa. Przebudowywany odcinek drogi służy głównie do obsługi ruchu mieszkańców przyległych posesji oraz dojazdu do pól uprawnych. Przebudowa drogi gminnej w miejscowości Radwanki Str. 9

9 2.5. Podstawowe parametry techniczne przebudowywanej drogi klasa techniczna i użytkowa drogi : D prędkość projektowa: 30 km/h ilość jezdni: 1 szerokość jezdni : 5,0 m 2.6. Projektowana konstrukcja nawierzchni jezdni Warstwa konstrukcyjna nawierzchni Warstwa ścieralna z betonu asfaltowego AC11S Podbudowa z kruszywa łamanego stabilizowanego mechanicznie 0/31.5 Warstwa wzmacniająca z kruszywa stabilizowanego cementem Rm=5,0 MPa Razem Grubość warstwy 4 cm 20 cm 10 cm 34cm 2.7. Projektowana konstrukcja zjazdów do przebudowy Warstwa konstrukcyjna nawierzchni Warstwa ścieralna z kostki betonowej kolor szary Podbudowa z kruszywa łamanego stabilizowanego mechanicznie Warstwa wzmacniająca z kruszywa stabilizowanego cementem Rm=5,0 MPa Razem Grubość warstwy 8 cm 15 cm 10 cm 33cm 2.8. Krawężniki, obrzeża betonowe Obramowanie przebudowywanej drogi od strony zabudowy stanowić będzie krawężnik betonowy 15x30x100 [cm] na ławie betonowej z oporem z betonu C12/15 (B-15) obniżany na szerokości istniejących zjazdów z drogi gminnej. Przebudowywane zjazdy indywidualne obramowane zostaną obrzeżem betonowym 8x30x100 [cm] na ławie betonowej z oporem z betonu C12/15 (B-15) Odwodnienie jezdni. Przewiduje się powierzchniowe odprowadzenie wód opadowych poprzez nadanie nawierzchni odpowiednich spadków podłużnych i poprzecznych. Odbiornikiem wód odpadowych z jezdni będzie istniejący wpust drogowy zlokalizowany na skrzyżowaniu dróg gminnych, który w ramach inwestycji będzie wyregulowany wysokościowo. Przebudowa drogi gminnej w miejscowości Radwanki Str. 10

10 2.10. Infrastruktura techniczna w pasie drogowym Na terenie inwestycji zlokalizowane są następujące elementy uzbrojenia terenu: - sieć telekomunikacyjna, - sieć wodociągowa - kanalizacja sanitarna, - sieć elektroenergetyczna, W ramach przedmiotowej inwestycji przewiduję się wysokościową regulację studni kanalizacji sanitarnej. Lokalizację ww. sieci przedstawione są na mapie zasadniczej Roboty ziemne Wszelkie wymagania i badania dotyczące drogowych robót ziemnych należy przyjmować zgodnie z normą PN-S-02205:1998. Wykonanie wykopów powinno postępować w kierunku podnoszenia się niwelety, aby umożliwić odpływ wód z wykopu. Odsłonięte podczas wykonywania wykopów źródła wody należy ująć za pomocą drenów lub igłofiltrów. Wody opadowe i źródlane należy odprowadzić poza teren robót Roboty rozbiórkowe W ramach przedmiotowej inwestycji wykonanie zostanie rozbiórka istniejącej konstrukcji nawierzchni asfaltowej Informacje uzupełniające o zgodnie z obecną wiedzą Projektant oświadcza, iż nie posiada informacji potwierdzających fakt wpisu do ewidencji zabytków w stosunku do jakiegokolwiek obiektu znajdującego się w rejonie inwestycji, o na terenie projektowanej inwestycji nie występują wpływy związane z eksploatacją górniczą. o teren przeznaczony pod inwestycję nie leży w obszarze objętym ochroną, terenie krajobrazowym, rezerwacie przyrody, o w omawianym terenie nie udokumentowano złóż surowców kopalnych, nie ma ujęć wody Przebudowa drogi gminnej w miejscowości Radwanki Str. 11

11 pitnej, nie ma ostoi zwierzyny. Poznań, luty 2014 r. Podpis Projektanta Przebudowa drogi gminnej w miejscowości Radwanki Str. 12

12 3. Część rysunkowa Rys. 1.0 Plan orientacyjny /bez skali/ Rys. 2.0 Plan sytuacyjny skala 1:250 Rys. 3.0 Przekrój normalny skala 1:50 Rys. 4.0 Przekroje podłużne skala 1:100/1000 Rys. 5.0 Plan warstwicowy skala 1:500 Przebudowa drogi gminnej w miejscowości Radwanki Str. 13
