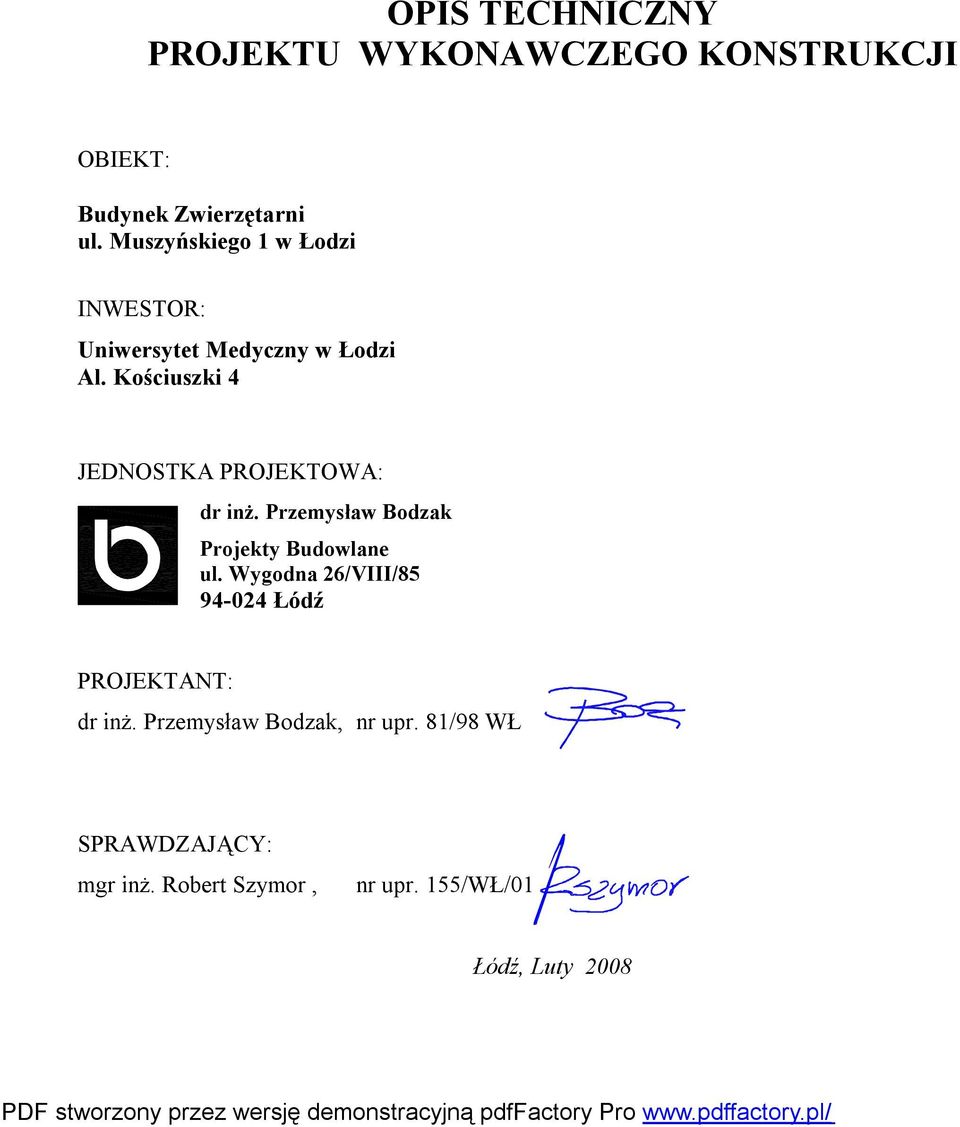

1 OPIS TECHNICZNY PROJEKTU WYKONAWCZEGO KONSTRUKCJI OBIEKT: Budynek Zwierzętarni ul. Muszyńskiego 1 w Łodzi INWESTOR: Uniwersytet Medyczny w Łodzi Al. Kościuszki 4 JEDNOSTKA PROJEKTOWA: dr inż. Przemysław Bodzak PROJEKTANT: dr inż. Przemysław Bodzak, nr upr. 81/98 WŁ SPRAWDZAJĄCY: mgr inż. Robert Szymor, nr upr. 155/WŁ/01 Łódź, Luty 2008

Kościuszki 4 JEDNOSTKA PROJEKTOWA: dr inż. Przemysław Bodzak PROJEKTANT: dr inż.

2 - SPIS TREŚCI - 1 PODSTAWA OPRACOWANIA CEL I ZAKRES OPRACOWANIA Ogólna charakterystyka konstrukcyjna obiektu Ogólna charakterystyka modernizacji i rozbudowy konstrukcji Projekty i opracowania towarzyszące PODSTAWOWE MATERIAŁY KONSTRUKCYJNE Otuliny zbrojenia Klasy ekspozycji elementów żelbetowych SZKODY GÓRNICZE OBCIĄŻENIA Obciążenia stałe Obciążenia zmienne Obciążenie śniegiem Obciążenie wiatrem Opis głównych elementów konstrukcyjnych rozbudowy Ławy fundamentowe Żelbetowe ściany oporowe Ściany zewnętrzne i wewnętrzne piwnic (rozbudowy) Ściany zewnętrzne nadziemia (rozbudowy) Stropy i stropodach rozbudowy Żebra stropowe Nadproża Schody wewnętrzne Schody zewnętrzne do piwnic Zadaszenie wejścia Podjazd dla niepełnosprawnych UWAGI KOŃCOWE...9 2

..6 10.2 Obciążenia zmienne...6 10.3 Obciążenie śniegiem...7 10.4 Obciążenie wiatrem...7 11 Opis głównych elementów konstrukcyjnych rozbudowy...7 11.1 Ławy fundamentowe...7 11.2 Żelbetowe ściany oporowe.

3 OPIS TECHNICZNY 1 PODSTAWA OPRACOWANIA 3

4 Polskie Normy Budowlane oraz akty prawne, a w szczególności: PN-82/B Obciążenia budowli. Zasady ustalania wartości, PN-82/B Obciążenia budowli. Obciążenia stałe, PN-82/B Obciążenia budowli. Podstawowe obciążenia technologiczne i montażowe, PN-80/B Obciążenia w obliczeniach statycznych. Obciążenia śniegiem, PN-77/B Obciążenia w obliczeniach statycznych. Obciążenia wiatrem, PN-82/B Podstawowe obciążenia technologiczne i montażowe, PN-B-03264: Konstrukcje betonowe, żelbetowe i sprężone - obliczenia statyczne i projektowanie, Ustawa z dnia r - Prawo budowlane, z późn.zm. Rozporządzenie Minister Gospodarki i Budownictwa z dnia 12 kwietnia 2002r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie, (Dz.U ), 2 CEL I ZAKRES OPRACOWANIA Celem opracowania jest projekt konstrukcji budynku Zwierzętarni, ul. Muszyńskiego 1 w Łodzi,w fazie projekt budowlany część konstrukcyjna w zakresie zgodnym z wymaganiami określonymi w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia r w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U ). Dokumentacja w fazie projekt budowlany stanowi podstawę do uzyskania pozwolenia na budowę, lecz nie wyczerpuje zagadnień związanych z wykonawstwem. Wykonane obliczenia statyczne dotyczą sprawdzenia zasadniczych przekrojów podstawowych elementów nośnych. 3 Ogólna charakterystyka konstrukcyjna obiektu Obiekt Zwierzętarni został zaprojektowany jako dwukondygnacyjny z podpiwniczeniem. Wymiary budynku: 19,65 x 23,60m. Podstawowymi elementami konstrukcyjnymi budynku istniejącej części budynku są szczytowe mury zewnętrzne wykonane z cegły pełnej grubości 38cm, murowana ściana przy klatce schodowej grubości 25cm oraz dwie ramy żelbetowe w rozstawie osiowym 6,6m. 4

Obciążenia śniegiem, PN-77/B-02011 - Obciążenia w obliczeniach statycznych.

5 Na ramach oraz ścianach oparte są stropy gęstożebrowe Ackermanna o grubości 27cm. Wysokość murów i słupów nośnych w świetle na parterze i 1 piętrze wynosi 350cm. 4 Ogólna charakterystyka modernizacji i rozbudowy konstrukcji Istniejące elementy konstrukcyjne obiektu takie jak ściany nośne, stropy gęstożebrowe, ramy nośne żelbetowe nie będą modyfikowane. Wyjątkiem jest szyb windowy który zostanie dostosowany do windy nowego typu oraz na ostatniej kondygnacji zostanie zlikwidowany przy założeniu iż ściany szybu na których opiera się strop nie zostaną usunięte. Strop nad pozostałym szybem zostanie wypełniony wylewką żelbetową wg projektu konstrukcyjnego. Modernizacja ścian działowych zostanie przeprowadzona przy założeniu iż nowy podział zostanie wykonany za pomocą ścian z elementów typu GK (ściany działowe lekkie). Rozbudowa obiektu obejmuje rozszerzenie obiektu od jednej ze ścian szczytowych o 3,65m. Ilość kondygnacji rozbudowy jest taka sama jak części istniejącej włączając to podpiwniczenie. Poziom posadowienia rozbudowy jest zgodny z poziomem posadowienia istniejącej ściany szczytowej. Jako elementy towarzyszące rozbudowie należy wymienić nowe schody wejściowe wraz z zadaszeniem, schody zewnętrzne prowadzące do kondygnacji piwnicznej oraz podjazd dla osób niepełnosprawnych. 5 Projekty i opracowania towarzyszące Niniejszy projekt należy rozpatrywać i wykonywać łącznie z projektami wykonawczymi branży: architektonicznej, instalacyjnej, elektrycznej. 6 PODSTAWOWE MATERIAŁY KONSTRUKCYJNE 5

Wyjątkiem jest szyb windowy który zostanie dostosowany do windy nowego typu oraz na ostatniej kondygnacji zostanie zlikwidowany przy założeniu iż ściany szybu na których opiera się strop nie zostaną

6 Beton w podłożach Beton w konstrukcjach żelbetowych monolitycznych: a. Narażonych na działanie wymagających szczelności - klasa B30 - wodoszczelność W6 b. Pozostałych - klasa B30, B10 MPa, Stal zbrojeniowa A-IIIN. 7 Otuliny zbrojenia Podane na rysunkach konstrukcyjnych otuliny zbrojenia odpowiadają pkt normy konstrukcji żelbetowych PN-B-03264:2002 oraz spełniają wymagania odnośnie ochrony p.poż. elementów konstrukcyjnych obiektu. 8 Klasy ekspozycji elementów żelbetowych - elementy żelbetowe wewnętrzne - XC1 - elementy żelbetowe zewnętrzne - XC2 - XF2 9 SZKODY GÓRNICZE Obiekt i jego rozbudowa znajdują się poza terenami szkód górniczych. 10 OBCIĄŻENIA 10.1 Obciążenia stałe Obciążenia stałe przyjęto zgodnie z wytycznymi przedstawionymi na rysunkach architektonicznych Obciążenia zmienne 6

7 - pomieszczenia 2,0 kn/m2 - przestrzenie komunikacyjne 5,0 kn/m Obciążenie śniegiem Obciążenie śniegiem: I strefa klimatyczna (zależny od współczynnika kształtu dachu przegrody): obciążenia charakterystyczne q k =0.9 kn/m2 współczynnik obciążenia γ f = Obciążenie wiatrem Obciążenie wiatrem: I strefa klimatyczna (zależny od współczynnika kształtu przegrody): charakterystyczne ciśnienie prędkości wiatru q k =0.25 kn/m2 współczynnik obciążenia γ f = Opis głównych elementów konstrukcyjnych rozbudowy 11.1 Ławy fundamentowe Przyjęto ławy fundamentowe pod ściany nośne rozbudowy o przekroju 400x800mm wykonane z betonu C25/30, zbrojone stalą klasy A-IIIN. Elementy posadowienia dla podjazdu dla niepełnosprawnych, wejścia głównego także zaprojektowano jako fundamenty bezpośrednie w postaci ław żelbetowych Żelbetowe ściany oporowe Przy wejściach zewnętrznych do pomieszczeń piwnicznych zaprojektowano ściany oporowe gr. 250mm z betonu C30/37. Poziom posadowienia ścian oporowych zgodny z posadowieniem rozbudowy i istniejącej części obiektu. 7

4 Obciążenie wiatrem Obciążenie wiatrem: I strefa klimatyczna (zależny od współczynnika kształtu przegrody): charakterystyczne ciśnienie prędkości wiatru q k =0.

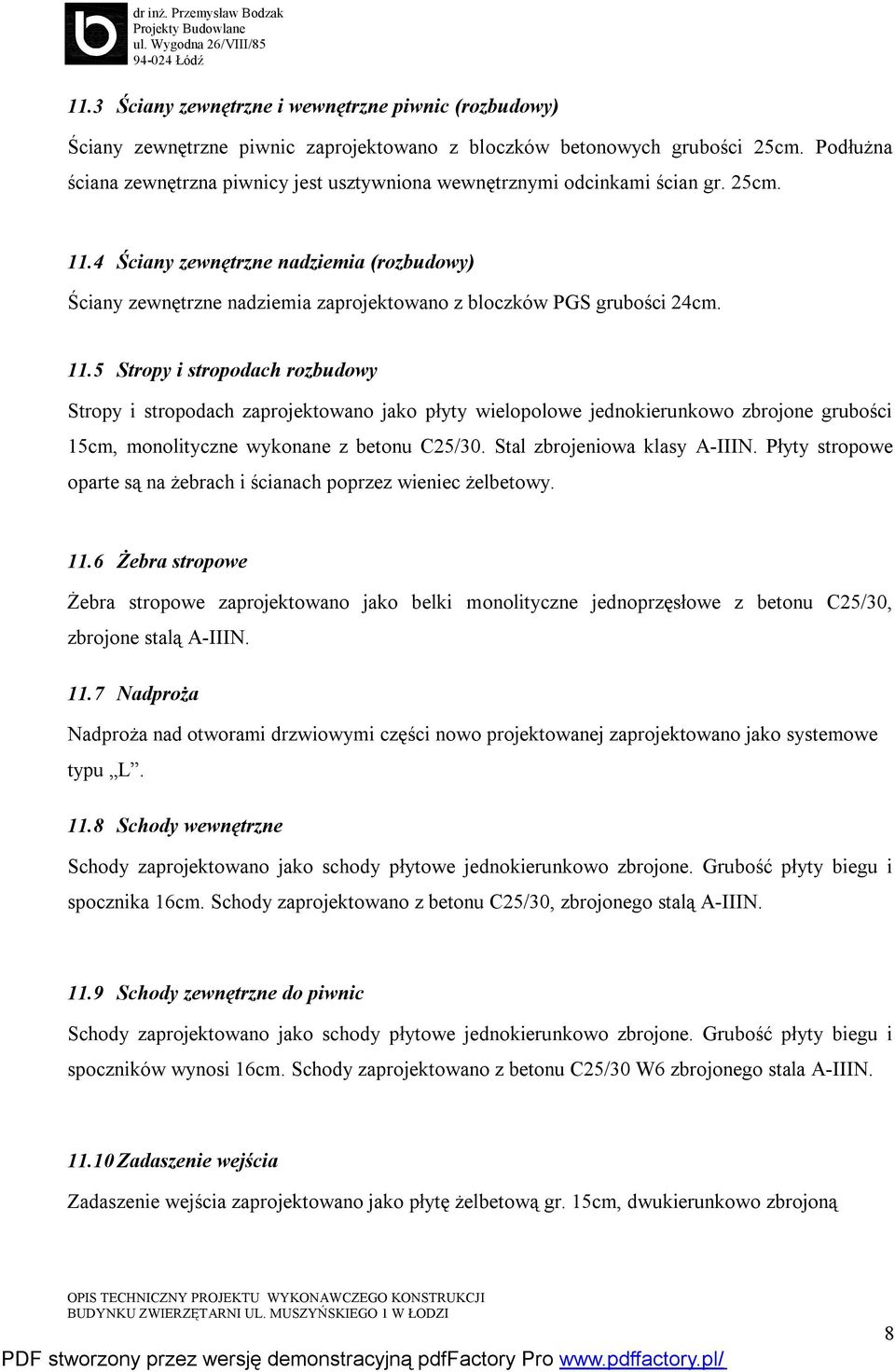

8 11.3 Ściany zewnętrzne i wewnętrzne piwnic (rozbudowy) Ściany zewnętrzne piwnic zaprojektowano z bloczków betonowych grubości 25cm. Podłużna ściana zewnętrzna piwnicy jest usztywniona wewnętrznymi odcinkami ścian gr. 25cm Ściany zewnętrzne nadziemia (rozbudowy) Ściany zewnętrzne nadziemia zaprojektowano z bloczków PGS grubości 24cm Stropy i stropodach rozbudowy Stropy i stropodach zaprojektowano jako płyty wielopolowe jednokierunkowo zbrojone grubości 15cm, monolityczne wykonane z betonu C25/30. Stal zbrojeniowa klasy A-IIIN. Płyty stropowe oparte są na żebrach i ścianach poprzez wieniec żelbetowy Żebra stropowe Żebra stropowe zaprojektowano jako belki monolityczne jednoprzęsłowe z betonu C25/30, zbrojone stalą A-IIIN Nadproża Nadproża nad otworami drzwiowymi części nowo projektowanej zaprojektowano jako systemowe typu L Schody wewnętrzne Schody zaprojektowano jako schody płytowe jednokierunkowo zbrojone. Grubość płyty biegu i spocznika 16cm. Schody zaprojektowano z betonu C25/30, zbrojonego stalą A-IIIN Schody zewnętrzne do piwnic Schody zaprojektowano jako schody płytowe jednokierunkowo zbrojone. Grubość płyty biegu i spoczników wynosi 16cm. Schody zaprojektowano z betonu C25/30 W6 zbrojonego stala A-IIIN Zadaszenie wejścia Zadaszenie wejścia zaprojektowano jako płytę żelbetową gr. 15cm, dwukierunkowo zbrojoną 8

4 Ściany zewnętrzne nadziemia (rozbudowy) Ściany zewnętrzne nadziemia zaprojektowano z bloczków PGS grubości 24cm. 11.

9 opartą liniowo na wieńcu żelbetowym, oraz punktowo na filarach żelbetowych grubości 25cm. Dodatkowo jako usztywnienie krawędzi swobodnej zaprojektowano attykę żelbetową grubości 12cm. Całość zaprojektowano z betonu C25/30 W6 zbrojonego stalą A-IIIN Podjazd dla niepełnosprawnych Podjazd dla niepełnosprawnych zaprojektowano jako płytę grubości 12cm wspartą na murowanych ścianach fundamentowych poprzez wieńce żelbetowe. Podjazd zaprojektowano z betonu C25/30 zbrojonego stalą A-IIIN. 12 UWAGI KOŃCOWE Wszelkie prace budowlane przy wykonywaniu obiektu należy wykonać solidnie, zgodnie z normami i normatywami PN, wiedzą techniczną, pod właściwym kierownictwem osoby uprawnionej oraz z zachowaniem przepisów BHP (stosować odzież ochronną, zabezpieczenia montażowe i zapewniające stateczność wznoszonym konstrukcjom). Przed przystąpieniem do realizacji wykonawca zobowiązany jest do opracowania projektu organizacji robót. Projekt organizacji musi uwzględniać zachowanie stateczności konstrukcji na każdym etapie jej realizacji. Roboty rozbiórkowe w części istniejącej (wyburzanie ścian itp.) należy przeprowadzać z należytą ostrożnością tak aby nie naruszyć (nie osłabić) konstrukcji nośnej obiektu. Nie dopuszcza się wprowadzania zmian do projektu bez zgody autorów niniejszego opracowania!!! Wszystkie zmiany musza uzyskać pisemną aprobatę autorów projektu. Do prac budowlanych należy używać wyłącznie materiałów i wyrobów posiadających odpowiednie dopuszczenia i atesty umożliwiających ich stosowanie w Polsce. PROJEKTANT: dr inż. Przemysław Bodzak 9

11 Podjazd dla niepełnosprawnych Podjazd dla niepełnosprawnych zaprojektowano jako płytę grubości 12cm wspartą na murowanych ścianach fundamentowych poprzez wieńce żelbetowe.
