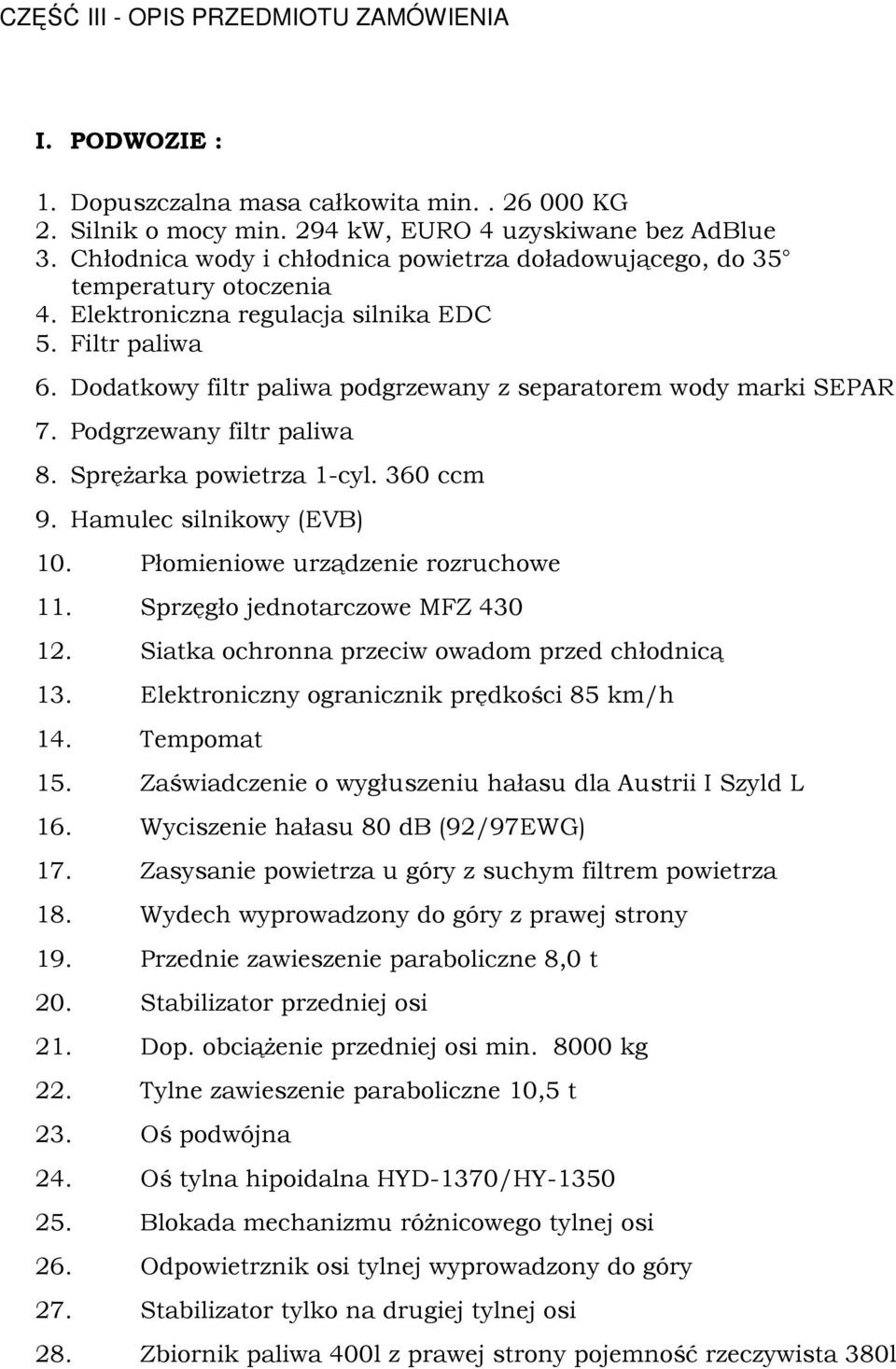

1 CZĘŚĆ III - OPIS PRZEDMIOTU ZAMÓWIENIA I. PODWOZIE : 1. Dopuszczalna masa całkowita min KG 2. Silnik o mocy min. 294 kw, EURO 4 uzyskiwane bez AdBlue 3. Chłodnica wody i chłodnica powietrza doładowującego, do 35 temperatury otoczenia 4. Elektroniczna regulacja silnika EDC 5. Filtr paliwa 6. Dodatkowy filtr paliwa podgrzewany z separatorem wody marki SEPAR 7. Podgrzewany filtr paliwa 8. SpręŜarka powietrza 1-cyl. 360 ccm 9. Hamulec silnikowy (EVB) 10. Płomieniowe urządzenie rozruchowe 11. Sprzęgło jednotarczowe MFZ Siatka ochronna przeciw owadom przed chłodnicą 13. Elektroniczny ogranicznik prędkości 85 km/h 14. Tempomat 15. Zaświadczenie o wygłuszeniu hałasu dla Austrii I Szyld L 16. Wyciszenie hałasu 80 db (92/97EWG) 17. Zasysanie powietrza u góry z suchym filtrem powietrza 18. Wydech wyprowadzony do góry z prawej strony 19. Przednie zawieszenie paraboliczne 8,0 t 20. Stabilizator przedniej osi 21. Dop. obciąŝenie przedniej osi min kg 22. Tylne zawieszenie paraboliczne 10,5 t 23. Oś podwójna 24. Oś tylna hipoidalna HYD-1370/HY Blokada mechanizmu róŝnicowego tylnej osi 26. Odpowietrznik osi tylnej wyprowadzony do góry 27. Stabilizator tylko na drugiej tylnej osi 28. Zbiornik paliwa 400l z prawej strony pojemność rzeczywista 380l

2 29. Mocowanie zbiornika paliwa 30. Korek wlewu paliwa zamykany niewentylowany 31. Koło kierownicy z regulowaną wysokością i pochyleniem 32. Blokada koła kierownicy z immobilizerem 33. Sprzęg przyczepy RINGFEDER 2040 G 150A lub równowaŝny 34. ABS układ zapobiegający blokowaniu kół podczas hamowania 35. Hamulce tarczowe osi przedniej 36. Hamulce tarczowe osi tylnej 37. Przyłącze hamulców 2-przewodowe 38. Bezazbestowe okładziny hamulcowe 39. Szyba przednia przyciemniana ze szkła zespolonego 40. Szyby drzwi przyciemniane 41. Tylna ściana kabiny bez okna 42. Boczna szyba przyciemniana 43. Dach otwierany mechanicznie 44. Lusterko krawęŝnikowe prawe 45. Lusterko przednie po stronie pasaŝera "dojazdowe" (zgodne z EU) 46. Lusterka podgrzewane i elektryczne sterowane, lusterko szerokokątne podgrzewane 47. Ramiona lusterek dla zabudowy mm 48. Chlapacz - pochłaniacz 49. Komfortowe siedzenie kierowcy z zawieszeniem pneumatycznym 50. Ławka dla 2 pasaŝerów (pojedyncze siedzenia) 51. Obicie drzwi zmywalne 52. Klimatyzacja bezfreonowa z automatyczną regulacją temperatury 53. Filtr przeciwpyłkowy 54. Lampka do czytania dla kierowcy 55. Kontrolka niezapiętego pasa bezpieczeństwa po stronie kierowcy

3 56. Elektr. podnośniki szyb drzwi kierowcy i pasaŝera 57. Mechaniczna roleta przeciwsłoneczna szyby przedniej 58. Akustyczny system ostrzegawczy włączonego biegu wstecznego na końcu ramy 59. Wskaźnik ciśnienia doładowania 60. Gniazdo ABS przyczepy na końcu ramy 61. Gniazdo przyczepy na końcu ramy 24V 7+7-biegunowe 62. Mechaniczny wyłącznik główny akumulatorów 63. Apteczka oryginalna luzem 64. Trójkąt ostrzegawczy oryginalny luzem 65. Lampa ostrzegawcza luzem 66. Podnośnik hydraul. 12 t kliny pod koła 68. Gaśnica polska II. URZĄDZENIE HAKOWE 1. Udźwig urządzenia (moc załadunkowa) min. 20 ton 2. Długość całkowita urządzenia : maksymalnie 6575 mm 3. Wysokość haka (wg DIN 30722) : mm 4. Zabezpieczenie haka : mechaniczna zapadka 5. Masa urządzenia hakowego : kg 6. Przedział długości obsługiwanych kontenerów : mm 7. Sterowanie urządzeniem hakowym z kabiny: Elektryczne za pomocą pilota na przewodzie. 8. Sterowanie urządzeniem hakowym z zewnątrz : ręczne z lewej strony urządzenia 9. Rodzaj kontenera: wg normy DIN Zabezpieczenie kontenera: hydrauliczne wewnętrzne 10. Zabezpieczenie tylnego zawieszenia: tylna rolka podporowa 11. Urządzenie spełnia wymogi Dyrektywy Maszyn 98/37/CE

4 III. śuraw DO OPRÓśNIANIA ZASOBNIKÓW NA SUROWCE WTÓRNE. 1. Masa Ŝurawia wynosi maksymalnie 1025 kg. Podstawowe dane techniczne: Moment udźwigu, max.: Wysięg hydrauliczny minimalny: Wysięg/udźwig minimalny: 7,0 tm 7,40 m 2,00 m kg 2,25 m kg 3,80 m kg 4,40 m kg 5,50 m kg 7,25 m 1010 kg 2. śuraw musi posiadać tzw. 5-ta funkcję 3. Wciągarka do otwierania zasobników na surowce wtórne typu IGLOO. Przystosowana jest do współpracy z Ŝurawiem z zamontowaną 5 tą funkcją. Charakterystyka techniczna: 1. maksymalny udźwig 800 kg, 2. ciśnienie robocze 10 Mpa, 3. skok roboczy haka 550 mm, 4. skok cylindra hydraulicznego 550. mm. IV. PRZYCZEPA PODKONTENEROWA : Przyczepa kontenerowa o ładowności ok. 12 T do transportu kontenerów w zakresie długości 6,5 m wykonanych zgodną z normą DIN o konstrukcji przystosowanej do jazdy po drogach o złej jakości

5 RAMA Konstrukcja stalowa wykonana ze stali o podwyŝszonej wytrzymałości Kratownica oparta na dwóch belkach wzdłuŝnych Pomiedzy belkami wzdłuŝnymi poprzeczki BieŜnie po obu stronach do naprowadzania kontenerów Siłowniki blokujące kontener szt 2 Dodatkowe zabezpieczenie rolki szt 1-pneumatyczne PODWOZIE PRZYCZEPY Dwie osie na zawieszeniu pneumatycznym firmy BPW Hamulce bębnowe ObciąŜenie technicne osi 2 x 9000 kg Zawór podnoszenia i opuszczania platformy Obrotnica wg wyboru producenta Dyszel o nieregulowanej długości Boczne barierki zabezpieczające aluminiowe Zderzak tylny stalowy, malowany, zgodny z ECE OGUMIENIE 235/75 R17,5 9 kół wg wyboru producenta felgi stalowe UKŁAD HAMULCOWY Dwuprzewodowy układ hamulcowy zgodny z ECE, z automatycznym regulatorem siły hamowania Układ przeciwblokujący EBS Automatyczny hamulec postojowy INSTALACJA ELEKTRYCZNA 24V zgodna z ECE 24N/24S, jedno gniazdo EBS Lampy tylne zespolone (postojowe, hamulec, kierunkowskaz, przeciwmgielne, cofania i trójkąt odblaskowy) Oświetlenie tablicy rejestracyjnej, światła obrysowe, oświetlenie boczne, tablice odblaskowe

6 LAKIEROWANIE Wszystkie elementy stalowe dwukrotnie śrutowane, gruntowane i lakierowane WYPOSAśENIE INNE 2 szt klinów z mocowaniem Klucz do kół Trójkąt odblaskowy Kosz na koło zapasowe 4 błotniki z tworzywa, tylne z chlapaczami V. KONTENER Pojemność m³ Wymiary m Waga kg / MAKSYMALNA/ 32,00 6,50 2,30 2, Dane techniczne kontenera: - blacha stalowa - St3s, - dno z blachy o grubości - 5mm, - ściany z blachy o grubości - 3mm, - wymiary uchwytów i zamocowań zgodnie z normą DIN 30722, - uchwyty do zamocowania plandeki, - rozstaw usztywnień na ścianach bocznych co 750mm, - drzwi dwuskrzydłowe z podwójnym ryglowaniem, - dwie przegrody uchylne dzielące kontener na trzy części - kształt podłogi gięty po promieniu, - kolor do ustalenia.
