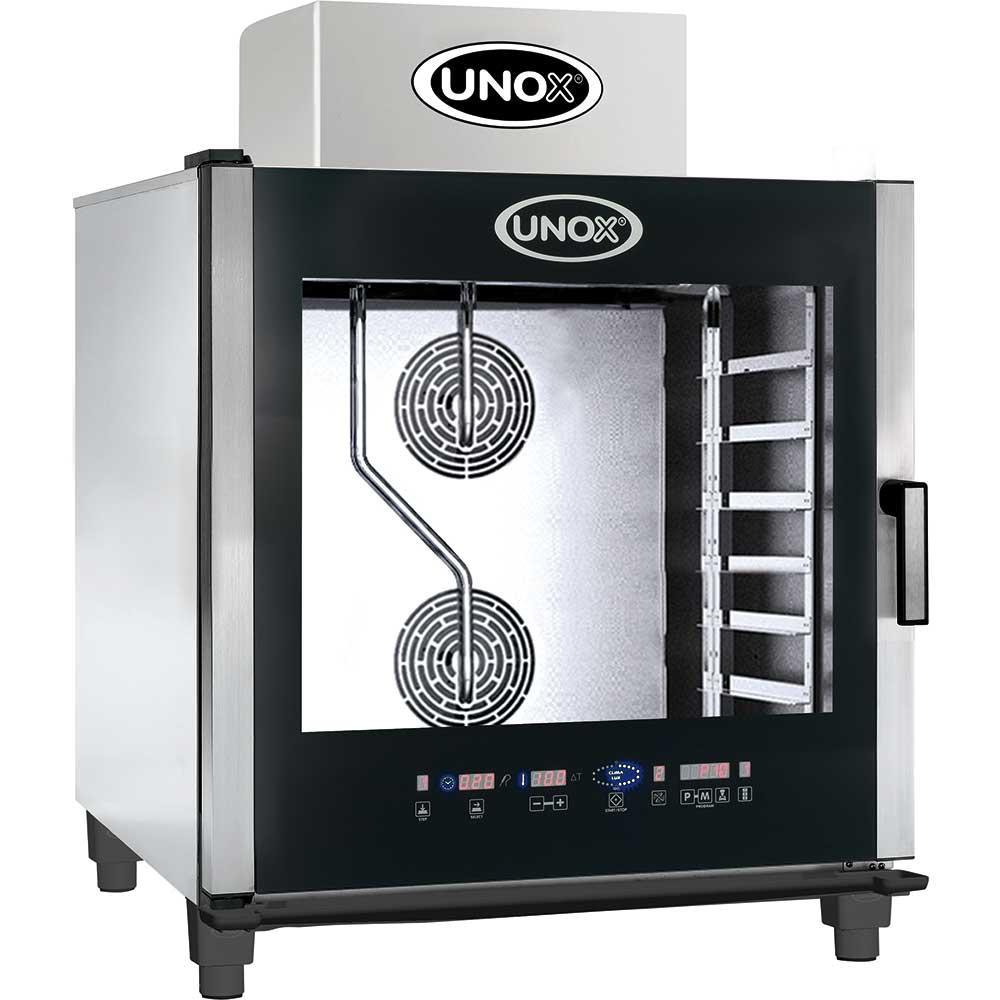

1 V Piec konwekcyjno-parowy piekarski MODEL:

8 1 V Szyba zewnętrzna 2 V Wspornik drzwi 3 V Wspornik drzwi 4 V Listwa górna 5 V Wspornik dolny 6 V Zaślepka kolumny 7 V Zaślepka kolumny 8 V Zaślepka kolumny 9 V Zaślepka 10 V Zaślepka 11 V Wspornik szyby wewnętrznej 12 V Wspornik dolnej szyby 13 V Wewnętrzna blokada szyby 14 V Dolny wspornik oświetlenia LED 15 V Dolny wspornik oświetlenia LED 16 V Oświetlenie 17 V Uchwyt 18 V Zawias szyby wewnętrznej 19 V Zawias szyby wewnętrznej 20 V Rynienka ociekowa dolna 21 V Lewa rura spustowa rynienki ociekowej 22 V Przewód łączący panel sterowania 23 V Zaślepka 24 V Przewody 25 V Zatyczka 26 V Obudowa panelu sterowania 27 V Panel sterowania 28 V Szyba wewnętrzna 29 V Narożnik Górny szyby wewnętrznej 30 V Narożnik Dolny szyby wewnętrznej 31 V Wspornik 32 V Magnes drzwi (mikroprzełącznik Ø22) 33 V Wspornik 34 V Zaślepka 35 V Rurka doprowadzająca wodę krótsza 36 V Rurka doprowadzająca wodę dłuższa 37 V Wewnętrzna osłona wentylatorów 38 V Uszczelka 39 V Wentylator 40 V Wentylator 41 V Uszczelnienie 42 V Wspornik 43 V Element grzewczy (147W 105V) 44 V Pokrywka rury spustowej 45 V Prowadnica 46 V Prowadnica 47 V Sonda potrawy 48 V Śmigło systemu myjącego 49 V Rurka 50 V Obejma 51 V Nakrętka 52 V Rury doprowadzające wodę 53 V Rurka doprowadzająca wodę 54 V Elektrozawór 55 V Elektrozawór 56 V Szybkozłączka (Ø10 - Ø8) 57 V Szybkozłączka trójnik (Ø8 T) 58 V Silnik 59 V Czujnik temperatury 60 V Sonda temperatury komory 61 V Czujnik obrotów silnika 62 V Zestaw cewki venturiego 63 V Uszczelka 64 V Zaślepka

9 65 V Lewy panel obudowy 66 V Prawy panel obudowy 67 V Osłona górna pieca 68 V Panel zewnętrzny tylni 69 V Wentylator chłodzący 70 V Gniazdo wentylatora 71 V Osłona wentylatora 72 V Wspornik 73 V Wspornik 74 V Nóżka 75 V Wspornik nóżki 76 V Osłona dolna pieca 77 V Rynienka ociekowa 78 V Mocowanie rynienki ociekowej 79 V Rura spustowa 80 V Pierścień mocując 81 V Uszczelka 82 V Wspornik rury spustowej 83 V Uchwyt drzwi dolny 84 V Element zawiasu 85 V Zaślepka 86 V Gniazdo zamka 87 V Gniazdo czujnika 88 V Magnetyczny wyłącznik drzwiowy 89 V Zaślepka 90 V Gniazdo rygla 91 V Reset (Rj 45 z USB) 92 V Narożnik wewnętrzny 93 V Wspornik 94 V Wspornik 95 V Gumowa podkładka 96 V Zaślepka 97 V Wspornik drzwi górny 98 V Uszczelnienie 99 V Uszczelnienie 100 V Obudowa komina 101 V Komin 102 V Poprzeczka wymiennika ciepła 103 V Sonda temperatury (L = 2000) 104 V Przewód wodny elastyczny (Ø8) 105 V Wspornik 106 V Przewód zasilający 107 V Zaślepka 108 V Kabel zasilający 109 V Przewód 110 V Transformator ( Vac 80VA) 111 V Panel główny 112 V Płytka sterująca zaworem gazu 113 V Wspornik 114 V Kondensator 115 V Termostat bezpieczeństwa 116 V Reduktor ciśnienia 117 V Pompka dozownika płynu myjącego 118 V Elektrozawór 119 V Przewód (Ø9X6 L=250mm) 120 V Zawór zwrotny (Ø8 Ø8) 121 V Zaślepka 122 V Szybkozłączka (Ø8F-Ø8M) 123 V Przyłącze (Y Ø8) 124 V Mocowanie szybkozłącza (Ø08mm) 125 V Szybkozłączka trójnik (Ø8 T) 126 V Wspornik 127 V Pierścień 128 V Komin

10 129 V Drabinka komina 130 V Pierścień stalowy do labiryntowej rury 131 V Element mocowania palnika 132 V Obudowa palnika (góra) 133 V Wewnętrzna osłona palnika 134 V Osłona palnika 135 V Podwójna elektroda zapalacza 136 V Elektroda zapalacza 137 V Element palnika 138 V Obudowa palnika 139 V Pin 140 V Zacisk 141 V Przewód 141 V Przewód 142 V Przewód zapalnika 143 V Zapalarka 144 V Przewód łączący 145 V Wspornik 146 V Uszczelka szkła ochronnego 147 V Płyta zaworu gazowego 148 V Zawór gazowy 149 V Szybkozłączka 150 V Szybkozłączka 151 V Wspornik przewodu gazowego 152 V Nakrętka 153 V Element mocujący komina
