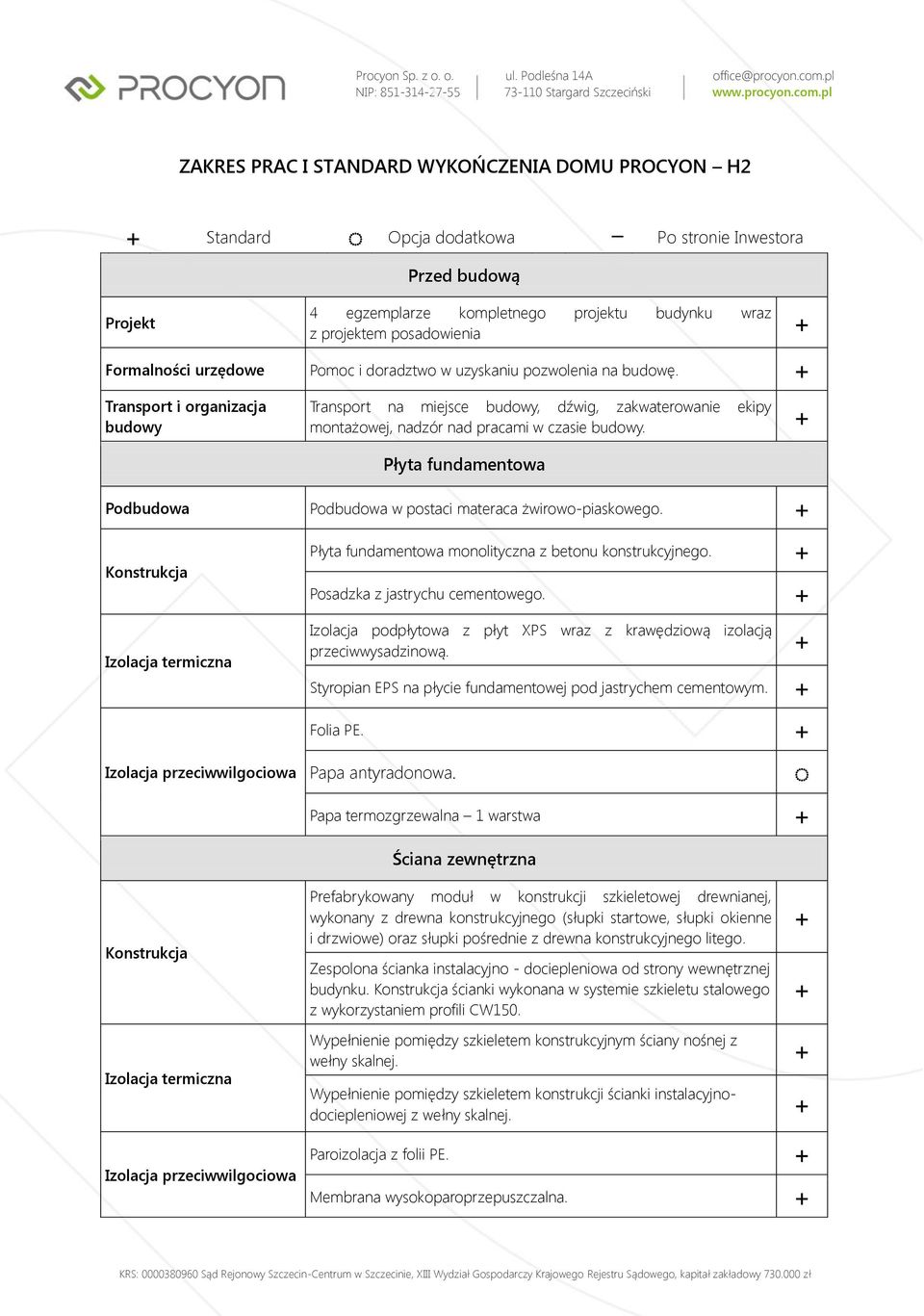

1 ZAKRES PRAC I STANDARD WYKOŃCZENIA DOMU PROCYON H2 Standard Opcja dodatkowa Po stronie Inwestora Projekt Przed budową 4 egzemplarze kompletnego projektu budynku wraz z projektem posadowienia Formalności urzędowe Pomoc i doradztwo w uzyskaniu pozwolenia na budowę. Transport i organizacja budowy Transport na miejsce budowy, dźwig, zakwaterowanie ekipy montażowej, nadzór nad pracami w czasie budowy. Płyta fundamentowa Podbudowa Podbudowa w postaci materaca żwirowo-piaskowego. Płyta fundamentowa monolityczna z betonu konstrukcyjnego. Posadzka z jastrychu cementowego. Izolacja podpłytowa z płyt XPS wraz z krawędziową izolacją przeciwwysadzinową. Styropian EPS na płycie fundamentowej pod jastrychem cementowym. Folia PE. Papa antyradonowa. Papa termozgrzewalna 1 warstwa Ściana zewnętrzna Prefabrykowany moduł w konstrukcji szkieletowej drewnianej, wykonany z drewna konstrukcyjnego (słupki startowe, słupki okienne i drzwiowe) oraz słupki pośrednie z drewna konstrukcyjnego litego. Zespolona ścianka instalacyjno - dociepleniowa od strony wewnętrznej budynku. ścianki wykonana w systemie szkieletu stalowego z wykorzystaniem profili CW150. Wypełnienie pomiędzy szkieletem konstrukcyjnym ściany nośnej z wełny skalnej. Wypełnienie pomiędzy szkieletem konstrukcji ścianki instalacyjnodociepleniowej Paroizolacja z folii PE. Membrana wysokoparoprzepuszczalna.

2 Poszycie wewnętrzne Poszycie ścian w Elewacja Płyta OSB3. Płyta GK szpachlowana na połączeniach z użyciem włókniny Elewacja wykonana z płyt włókno-cementowych na drewnianej podkonstrukcji. Elewacja wykonana z tynku silikonowego. Ściana wewnętrzna działowa usztywniająca Izolacja Poszycie ścian Poszycie ścian w Prefabrykowany moduł konstrukcji szkieletowej drewnianej wykonany z drewna konstrukcyjnego. Wypełnienie pomiędzy szkieletem konstrukcyjnym ściany Płyta OSB3. Ściana wewnętrzna nośna Izolacja Poszycie ścian Poszycie ściana w Prefabrykowany moduł konstrukcji szkieletowej drewnianej wykonany z drewna konstrukcyjnego. Wypełnienie pomiędzy szkieletem konstrukcyjnym ściany Płyta OSB3. syntetycznej powierzchnia Strop Prefabrykowany moduł w konstrukcji drewnianej z belek drewna konstrukcyjnego. Moduły oparte na ścianach zewnętrznych oraz podciągach drewnianych. Posadzka z jastrychu cementowego na powierzchni stropu. Izolacja Wełna skalna jako wypełnienie między żebrami stropu.

3 Styropian EPS pod jastrychem cementowym. Folia PE. Płyta OSB3 Poszycie sufitu Płyta OSB3 Poszycie sufitu w Dach Poszycie wewnętrzne Poszycie wewnętrzne w Pokrycie dachu i podkonstrukcja Odwodnienie dachu Obróbki blacharskie Dach w konstrukcji płatwiowo krokwiowej, wykonany z drewna konstrukcyjnego. Wypełnienie pomiędzy krokwiami dachu Płyta PIR montowana pod konstrukcją dachu. Folia PE. Membrana wysokoparoprzepuszczalna Płyta OSB3. Płyta GKB szpachlowana na połączeniach z użyciem włókniny Płyta GKBI szpachlowana na połączeniach z użyciem włókniny z kontrłat i łat. Dachówka ceramiczna Rynny okapowe i rury spustowe wykonane z blachy powlekanej Rynny okapowe i rury spustowe wykonane z blachy tytan cynk. Blacha powlekana Blacha tytan cynk Stolarka okienna Okna i drzwi Okna drewniane z pakietem szyb zespolonych trzy-szybowych, o niskim współczynniku przenikania ciepła dla całego okna nie wyższym niż 1,0 W/m 2 K.

4 Okna PCV z pakietem szyb zespolonych trzy-szybowych, o niskim współczynniku przenikania ciepła dla całego okna nie wyższym niż 1,0 W/m 2 K. Nadproża drzwiowe i okienne w zewnętrznych ścianach nośnych projektowane jako drewniane złożone z drewna konstrukcyjnego. Wewnętrzne ościeże okienne wykończone zaprawą gipsową z aluminiowymi narożnikami przygotowane do malowania. Drzwi zewnętrzne Drzwi energooszczędne, z zamkiem 3-punktowym i systemem antywyważeniowym. Drzwi wewnętrzne Zakup i montaż drzwi wewnętrznych. - Schody Schody wewnętrzne Schody robocze Ogrzewanie i wentylacja Wentylacja z odzyskiem ciepła Wymiennik ciepła Rekuperator ze sterownikiem standardowym. Wytwarzanie ciepła Rekuperator ze sterownikiem z ekranem dotykowym. Kocioł gazowy 2-funkcyjny z zamkniętą komorą spalania. Moc kotła zgodnie z kalkulacją zapotrzebowania na ciepło. Sterowanie za pomocą regulatora pokojowego. Instalacje sanitarne Instalacja wodna (wewnętrzne ZWU oraz CWU) wykonana w technologii PEX, łączona na systemowe złączki Instalacja wodna Zewnętrzna instalacja wody wraz z licznikiem zużycia wody. - Przyłącze do pralki w kotłowni (pomieszczeniu gospodarczym) Kran zewnętrzny. Instalacja elektryczna i teletechniczna Instalacja elektryczna Wewnętrzna instalacja elektryczna do 100 punktów elektrycznych zasilanych 230V. Zewnętrzna instalacja elektryczna 3 punkty

5 Rozprowadzenie dodatkowych punktów instalacji elektrycznej wewnętrznej i zewnętrznej. Zakup i montaż opraw gniazd i wtyczek. - Antena TV Telefon Dwa wyprowadzenia kabli (parter/piętro) i jedno wyjście zewnętrzne. Dodatkowe wyprowadzenie kabli antenowych. Jedno wyprowadzenie kabli na parterze. Dodatkowe wyprowadzenie kabli telefonicznych. Dzwonek Dzwonek na korytarzu parteru. Czujnik CO 2 Montaż czujników CO 2 LAN Rozprowadzenie kabli sieci LAN. Alarm Montaż instalacji alarmowej. Funkcja Inteligentny Dom Montaż systemu automatyki budynkowej Szafa bezpiecznikowa Szafka bezpiecznikowa z wyposażeniem i montażem. Szafka licznikowa Szafka licznikowa, licznik, podłączenie szafki licznikowej do bezpiecznikowej. -
