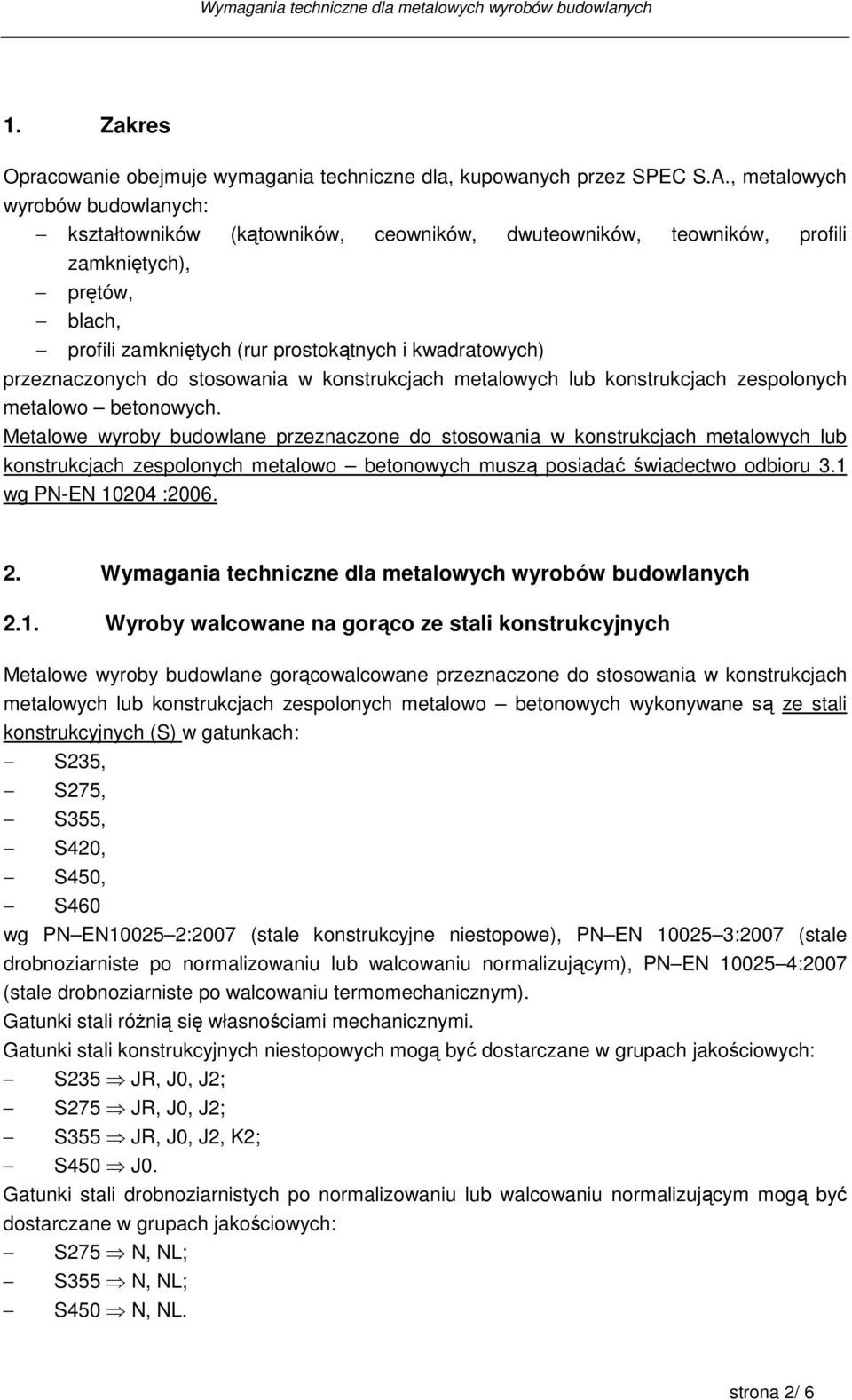

2 1. Zakres Opracowanie obejmuje wymagania techniczne dla, kupowanych przez SPEC S.A., metalowych wyrobów budowlanych: kształtowników (kątowników, ceowników, dwuteowników, teowników, profili zamkniętych), prętów, blach, profili zamkniętych (rur prostokątnych i kwadratowych) przeznaczonych do stosowania w konstrukcjach metalowych lub konstrukcjach zespolonych metalowo betonowych. Metalowe wyroby budowlane przeznaczone do stosowania w konstrukcjach metalowych lub konstrukcjach zespolonych metalowo betonowych muszą posiadać świadectwo odbioru 3.1 wg PN-EN : Wymagania techniczne dla metalowych wyrobów budowlanych 2.1. Wyroby walcowane na gorąco ze stali konstrukcyjnych Metalowe wyroby budowlane gorącowalcowane przeznaczone do stosowania w konstrukcjach metalowych lub konstrukcjach zespolonych metalowo betonowych wykonywane są ze stali konstrukcyjnych (S) w gatunkach: S235, S275, S355, S420, S450, S460 wg PN EN :2007 (stale konstrukcyjne niestopowe), PN EN :2007 (stale drobnoziarniste po normalizowaniu lub walcowaniu normalizującym), PN EN :2007 (stale drobnoziarniste po walcowaniu termomechanicznym). Gatunki stali róŝnią się własnościami mechanicznymi. Gatunki stali konstrukcyjnych niestopowych mogą być dostarczane w grupach jakościowych: S235 JR, J0, J2; S275 JR, J0, J2; S355 JR, J0, J2, K2; S450 J0. Gatunki stali drobnoziarnistych po normalizowaniu lub walcowaniu normalizującym mogą być dostarczane w grupach jakościowych: S275 N, NL; S355 N, NL; S450 N, NL. strona 2/ 6

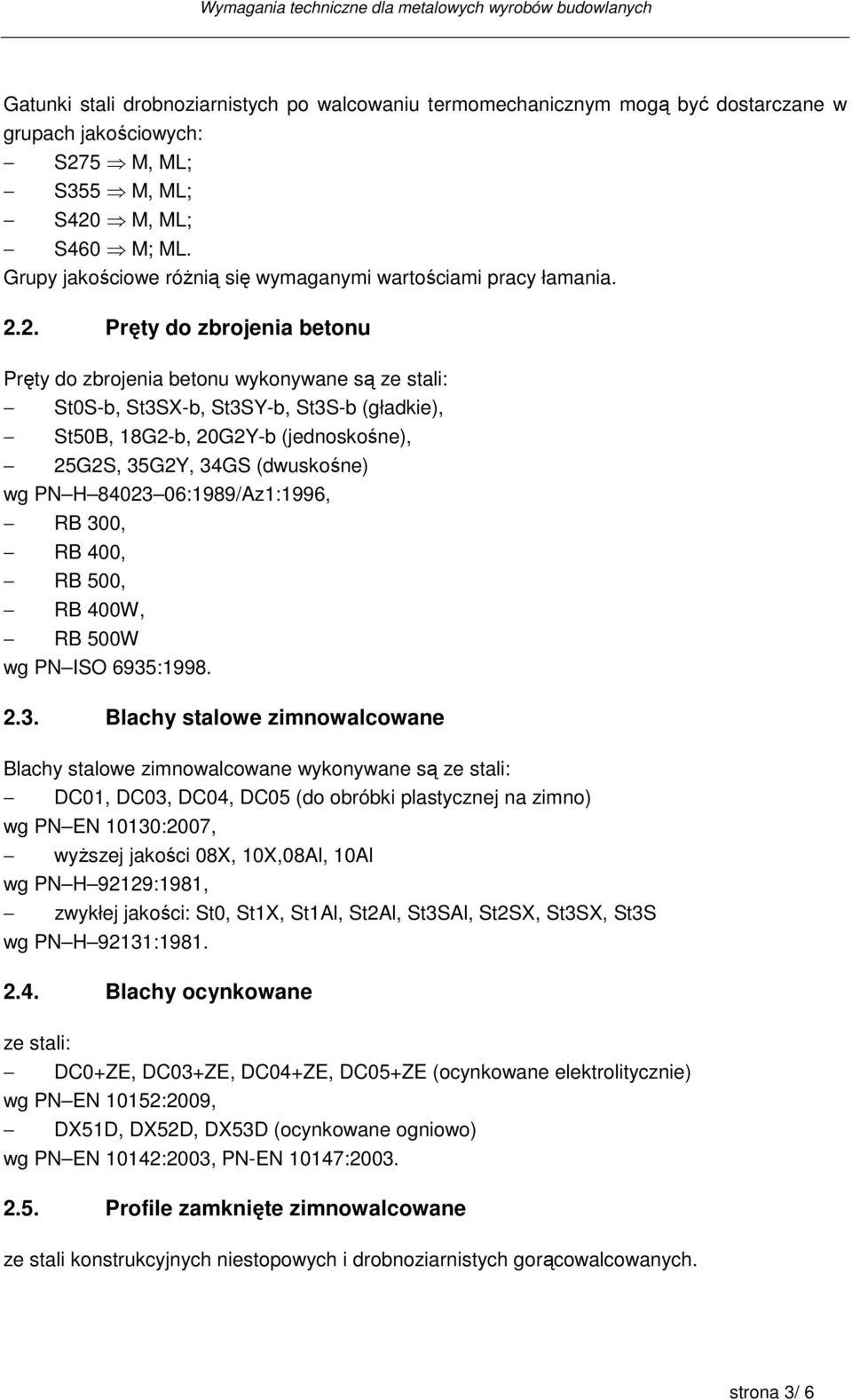

3 Gatunki stali drobnoziarnistych po walcowaniu termomechanicznym mogą być dostarczane w grupach jakościowych: S275 M, ML; S355 M, ML; S420 M, ML; S460 M; ML. Grupy jakościowe róŝnią się wymaganymi wartościami pracy łamania Pręty do zbrojenia betonu Pręty do zbrojenia betonu wykonywane są ze stali: St0S-b, St3SX-b, St3SY-b, St3S-b (gładkie), St50B, 18G2-b, 20G2Y-b (jednoskośne), 25G2S, 35G2Y, 34GS (dwuskośne) wg PN H :1989/Az1:1996, RB 300, RB 400, RB 500, RB 400W, RB 500W wg PN ISO 6935: Blachy stalowe zimnowalcowane Blachy stalowe zimnowalcowane wykonywane są ze stali: DC01, DC03, DC04, DC05 (do obróbki plastycznej na zimno) wg PN EN 10130:2007, wyŝszej jakości 08X, 10X,08Al, 10Al wg PN H 92129:1981, zwykłej jakości: St0, St1X, St1Al, St2Al, St3SAl, St2SX, St3SX, St3S wg PN H 92131: Blachy ocynkowane ze stali: DC0+ZE, DC03+ZE, DC04+ZE, DC05+ZE (ocynkowane elektrolitycznie) wg PN EN 10152:2009, DX51D, DX52D, DX53D (ocynkowane ogniowo) wg PN EN 10142:2003, PN-EN 10147: Profile zamknięte zimnowalcowane ze stali konstrukcyjnych niestopowych i drobnoziarnistych gorącowalcowanych. strona 3/ 6

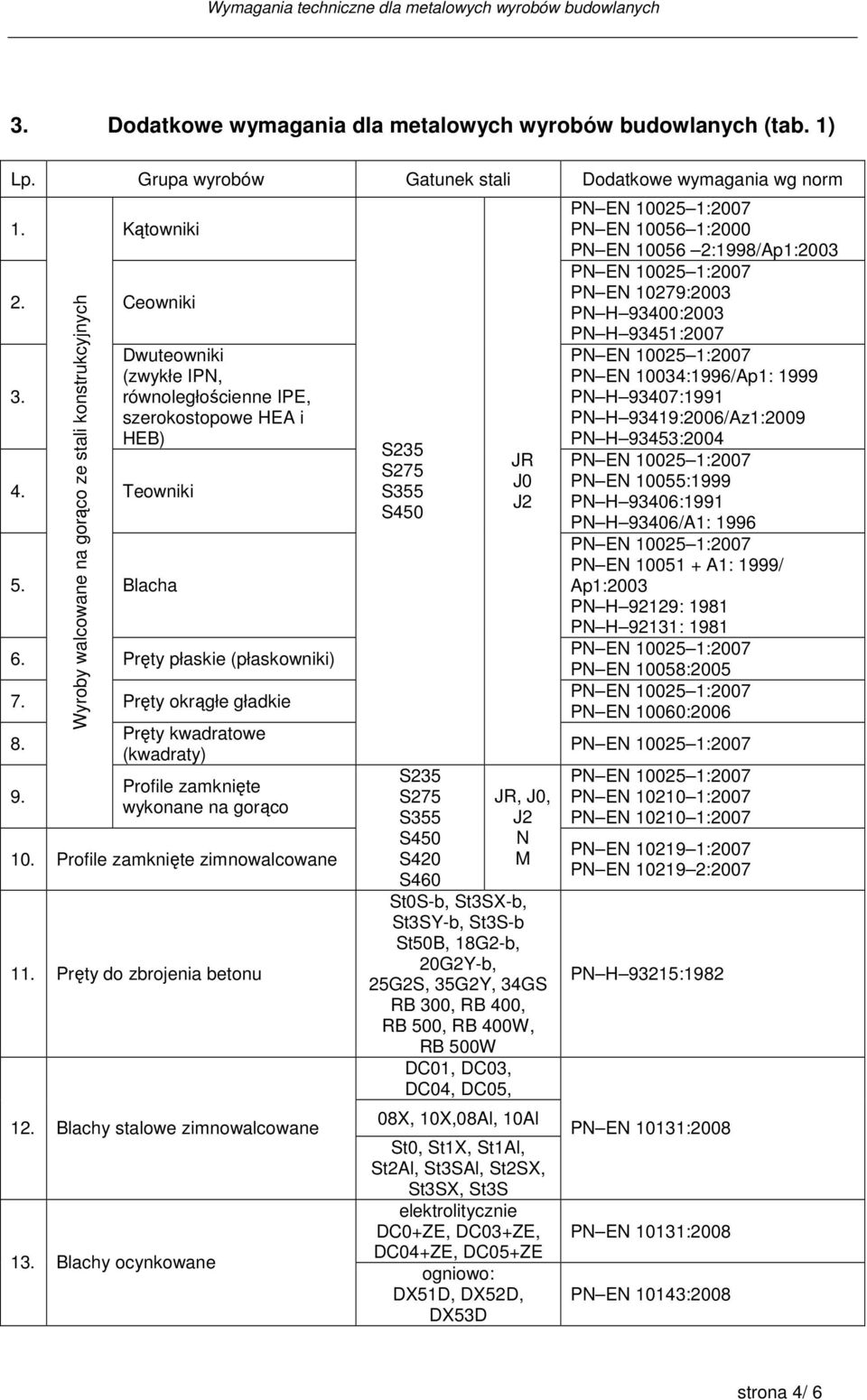

4 3. Dodatkowe wymagania dla metalowych wyrobów budowlanych (tab. 1) Lp. Grupa wyrobów Gatunek stali Dodatkowe wymagania wg norm 1. Kątowniki 2. Ceowniki Teowniki 5. Blacha Dwuteowniki (zwykłe IPN, równoległościenne IPE, szerokostopowe HEA i HEB) 6. Pręty płaskie (płaskowniki) 7. Pręty okrągłe gładkie Wyroby walcowane na gorąco ze stali konstrukcyjnych Pręty kwadratowe (kwadraty) Profile zamknięte wykonane na gorąco 10. Profile zamknięte zimnowalcowane 11. Pręty do zbrojenia betonu 12. Blachy stalowe zimnowalcowane 13. Blachy ocynkowane S235 S275 S355 S450 S235 S275 S355 S450 S420 S460 JR J0 J2 JR, J0, J2 N M St0S-b, St3SX-b, St3SY-b, St3S-b St50B, 18G2-b, 20G2Y-b, 25G2S, 35G2Y, 34GS RB 300, RB 400, RB 500, RB 400W, RB 500W DC01, DC03, DC04, DC05, 08X, 10X,08Al, 10Al St0, St1X, St1Al, St2Al, St3SAl, St2SX, St3SX, St3S elektrolitycznie DC0+ZE, DC03+ZE, DC04+ZE, DC05+ZE ogniowo: DX51D, DX52D, DX53D PN EN :2000 PN EN :1998/Ap1:2003 PN EN 10279:2003 PN H 93400:2003 PN H 93451:2007 PN EN 10034:1996/Ap1: 1999 PN H 93407:1991 PN H 93419:2006/Az1:2009 PN H 93453:2004 PN EN 10055:1999 PN H 93406:1991 PN H 93406/A1: 1996 PN EN A1: 1999/ Ap1:2003 PN H 92129: 1981 PN H 92131: 1981 PN EN 10058:2005 PN EN 10060:2006 PN EN :2007 PN EN :2007 PN EN :2007 PN EN :2007 PN H 93215:1982 PN EN 10131:2008 PN EN 10131:2008 PN EN 10143:2008 strona 4/ 6

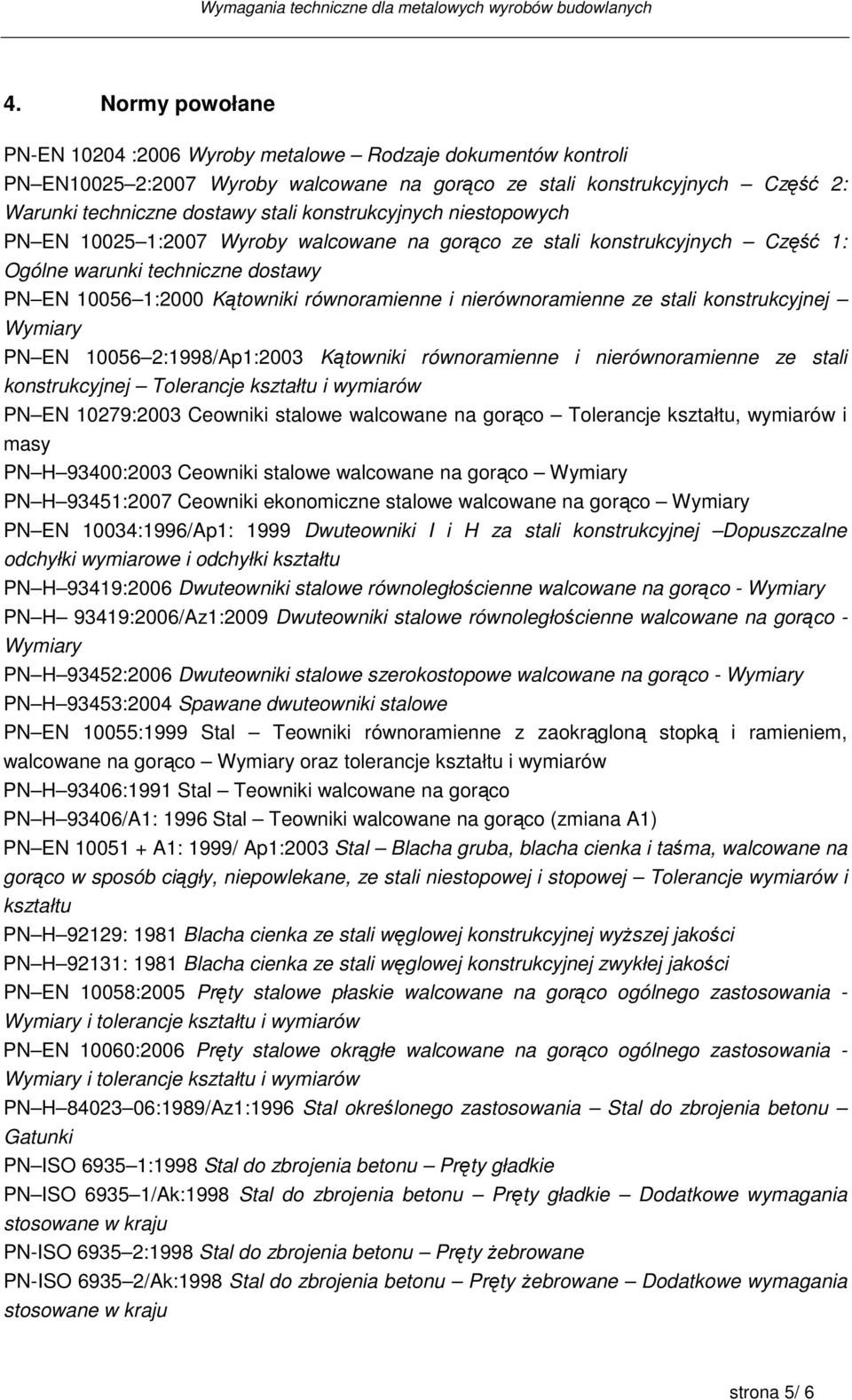

5 4. Normy powołane PN-EN :2006 Wyroby metalowe Rodzaje dokumentów kontroli PN EN :2007 Wyroby walcowane na gorąco ze stali konstrukcyjnych Część 2: Warunki techniczne dostawy stali konstrukcyjnych niestopowych Wyroby walcowane na gorąco ze stali konstrukcyjnych Część 1: Ogólne warunki techniczne dostawy PN EN :2000 Kątowniki równoramienne i nierównoramienne ze stali konstrukcyjnej Wymiary PN EN :1998/Ap1:2003 Kątowniki równoramienne i nierównoramienne ze stali konstrukcyjnej Tolerancje kształtu i wymiarów PN EN 10279:2003 Ceowniki stalowe walcowane na gorąco Tolerancje kształtu, wymiarów i masy PN H 93400:2003 Ceowniki stalowe walcowane na gorąco Wymiary PN H 93451:2007 Ceowniki ekonomiczne stalowe walcowane na gorąco Wymiary PN EN 10034:1996/Ap1: 1999 Dwuteowniki I i H za stali konstrukcyjnej Dopuszczalne odchyłki wymiarowe i odchyłki kształtu PN H 93419:2006 Dwuteowniki stalowe równoległościenne walcowane na gorąco - Wymiary PN H 93419:2006/Az1:2009 Dwuteowniki stalowe równoległościenne walcowane na gorąco - Wymiary PN H 93452:2006 Dwuteowniki stalowe szerokostopowe walcowane na gorąco - Wymiary PN H 93453:2004 Spawane dwuteowniki stalowe PN EN 10055:1999 Stal Teowniki równoramienne z zaokrągloną stopką i ramieniem, walcowane na gorąco Wymiary oraz tolerancje kształtu i wymiarów PN H 93406:1991 Stal Teowniki walcowane na gorąco PN H 93406/A1: 1996 Stal Teowniki walcowane na gorąco (zmiana A1) PN EN A1: 1999/ Ap1:2003 Stal Blacha gruba, blacha cienka i taśma, walcowane na gorąco w sposób ciągły, niepowlekane, ze stali niestopowej i stopowej Tolerancje wymiarów i kształtu PN H 92129: 1981 Blacha cienka ze stali węglowej konstrukcyjnej wyŝszej jakości PN H 92131: 1981 Blacha cienka ze stali węglowej konstrukcyjnej zwykłej jakości PN EN 10058:2005 Pręty stalowe płaskie walcowane na gorąco ogólnego zastosowania - Wymiary i tolerancje kształtu i wymiarów PN EN 10060:2006 Pręty stalowe okrągłe walcowane na gorąco ogólnego zastosowania - Wymiary i tolerancje kształtu i wymiarów PN H :1989/Az1:1996 Stal określonego zastosowania Stal do zbrojenia betonu Gatunki PN ISO :1998 Stal do zbrojenia betonu Pręty gładkie PN ISO /Ak:1998 Stal do zbrojenia betonu Pręty gładkie Dodatkowe wymagania stosowane w kraju PN-ISO :1998 Stal do zbrojenia betonu Pręty Ŝebrowane PN-ISO /Ak:1998 Stal do zbrojenia betonu Pręty Ŝebrowane Dodatkowe wymagania stosowane w kraju strona 5/ 6

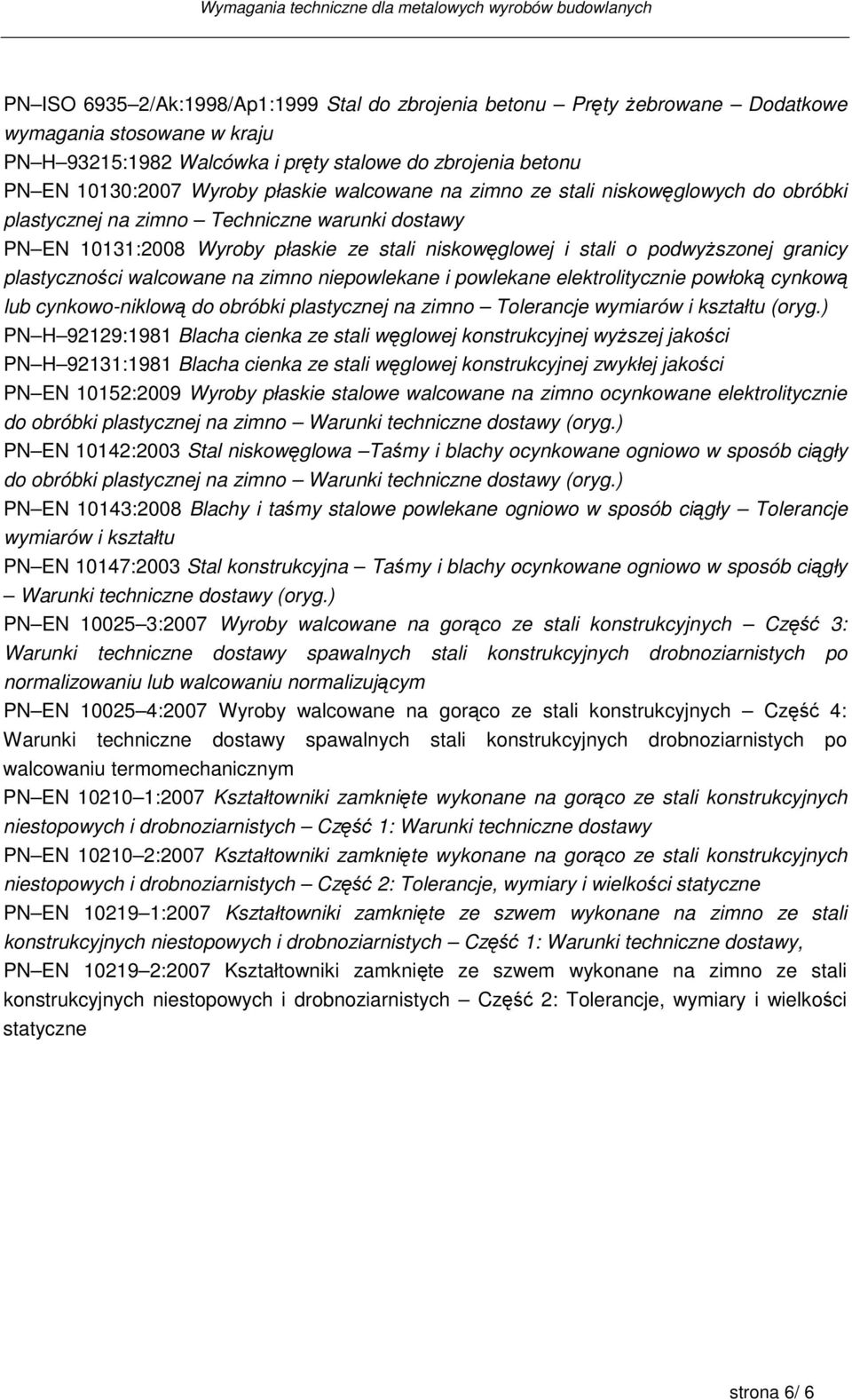

6 PN ISO /Ak:1998/Ap1:1999 Stal do zbrojenia betonu Pręty Ŝebrowane Dodatkowe wymagania stosowane w kraju PN H 93215:1982 Walcówka i pręty stalowe do zbrojenia betonu PN EN 10130:2007 Wyroby płaskie walcowane na zimno ze stali niskowęglowych do obróbki plastycznej na zimno Techniczne warunki dostawy PN EN 10131:2008 Wyroby płaskie ze stali niskowęglowej i stali o podwyŝszonej granicy plastyczności walcowane na zimno niepowlekane i powlekane elektrolitycznie powłoką cynkową lub cynkowo-niklową do obróbki plastycznej na zimno Tolerancje wymiarów i kształtu (oryg.) PN H 92129:1981 Blacha cienka ze stali węglowej konstrukcyjnej wyŝszej jakości PN H 92131:1981 Blacha cienka ze stali węglowej konstrukcyjnej zwykłej jakości PN EN 10152:2009 Wyroby płaskie stalowe walcowane na zimno ocynkowane elektrolitycznie do obróbki plastycznej na zimno Warunki techniczne dostawy (oryg.) PN EN 10142:2003 Stal niskowęglowa Taśmy i blachy ocynkowane ogniowo w sposób ciągły do obróbki plastycznej na zimno Warunki techniczne dostawy (oryg.) PN EN 10143:2008 Blachy i taśmy stalowe powlekane ogniowo w sposób ciągły Tolerancje wymiarów i kształtu PN EN 10147:2003 Stal konstrukcyjna Taśmy i blachy ocynkowane ogniowo w sposób ciągły Warunki techniczne dostawy (oryg.) PN EN :2007 Wyroby walcowane na gorąco ze stali konstrukcyjnych Część 3: Warunki techniczne dostawy spawalnych stali konstrukcyjnych drobnoziarnistych po normalizowaniu lub walcowaniu normalizującym PN EN :2007 Wyroby walcowane na gorąco ze stali konstrukcyjnych Część 4: Warunki techniczne dostawy spawalnych stali konstrukcyjnych drobnoziarnistych po walcowaniu termomechanicznym PN EN :2007 Kształtowniki zamknięte wykonane na gorąco ze stali konstrukcyjnych niestopowych i drobnoziarnistych Część 1: Warunki techniczne dostawy PN EN :2007 Kształtowniki zamknięte wykonane na gorąco ze stali konstrukcyjnych niestopowych i drobnoziarnistych Część 2: Tolerancje, wymiary i wielkości statyczne PN EN :2007 Kształtowniki zamknięte ze szwem wykonane na zimno ze stali konstrukcyjnych niestopowych i drobnoziarnistych Część 1: Warunki techniczne dostawy, PN EN :2007 Kształtowniki zamknięte ze szwem wykonane na zimno ze stali konstrukcyjnych niestopowych i drobnoziarnistych Część 2: Tolerancje, wymiary i wielkości statyczne strona 6/ 6
