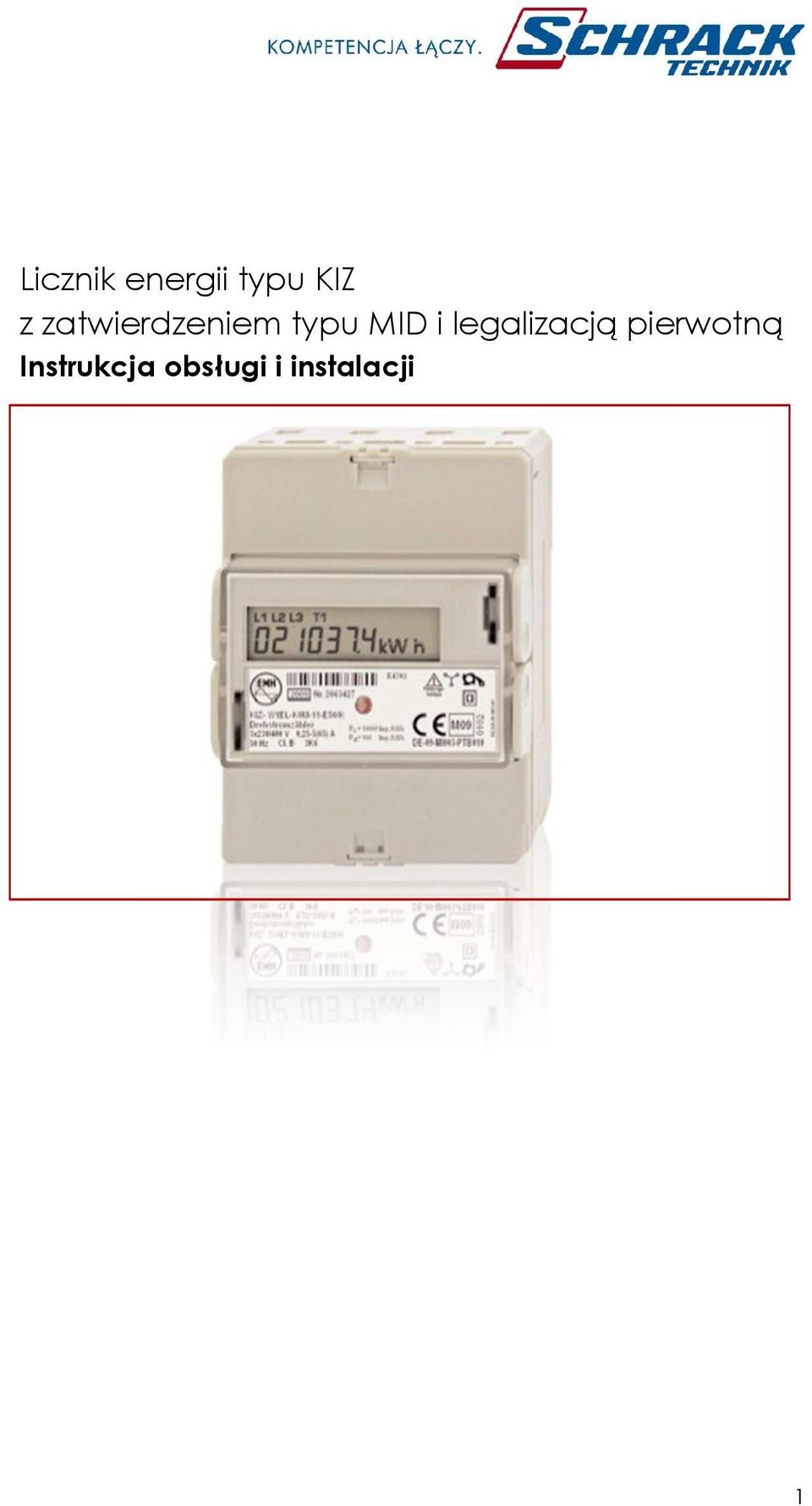

1 Licznik energii typu KIZ z zatwierdzeniem typu MID i legalizacją pierwotną Instrukcja obsługi i instalacji 1

2 Spis treści: 1. Ważne wskazówki Wskazówki bezpieczeństwa Wskazówki dot. utrzymania i gwarancji 3 2. Charakterystyka ogólna Główne właściwości Dane techniczne Obudowa i elementy wyświetlacza Tabliczka znamionowa Wymiary Wyświetlacz LCD Elementy wyświetlacza Kody błędów Montaż i instalacja Listwa zaciskowa M-BUS ustawienia Ważne wskazówki 1.1. Wskazówki dot. bezpieczeństwa Licznik jest przeznaczony wyłącznie do pomiaru energii elektrycznej i musi być użytkowany w zakresie określonych parametrów technicznych (patrz tabliczka znamionowa). Podczas instalacji bądź wymiany licznika, przewody do których licznik jest podłączony muszą być odłączone od napięcia. Kontakt z częściami będącymi pod napięciem jest bardzo niebezpieczny! Polskie normy, wytyczne, regulacje i instrukcje powinny być przestrzegane. Jedynie uprawniony i przeszkolony personel może być dopuszczony do instalacji liczników energii elektrycznej. 2

3 1.2. Wskazówki dot. utrzymania i gwarancji Licznik jest bezobsługowy. Użytkownik licznika nie może samodzielnie wykonywać żadnych napraw. Otwarcie licznika, uszkodzenia wywołane czynnikami zewnętrznymi (w szczególności przepięcia i zwarcia w instalacji, przekroczenie znamionowych parametrów elektrycznych, uderzenie pioruna, ekstremalne warunki temperaturowe lub pogodowe), eksploatacja niezgodna z przeznaczeniem i zaleceniami producenta dotyczącymi montażu, obsługi czy konserwacji skutkują utratą gwarancji. Gwarancja nie obejmuje uszkodzeń powstałych w czasie transportu. Szczegółowe warunki gwarancji na produkt oraz zasady jej udzielania opisane są w Ogólnych Warunkach Sprzedaży opublikowanych na stronie 2. Charakterystyka ogólna Poniżej opisane są wszystkie warianty modeli liczników. Dlatego możliwy jest opis właściwości licznika, które nie są zastosowane w Państwa modelu. Licznik KIZ jest cyfrowym, 1- lub 2-taryfowym licznikiem do pomiaru mocy czynnej w sieciach 2- i 4-przewodowych. Zmiana taryfy odbywa się poprzez zewnętrzne wejście sterujące. Liczniki są głównie używane do pomiaru energii efektywnej w instalacjach przemysłowych i mieszkaniowych. Kompaktowa budowa licznika pozwala na montaż z oszczędnością miejsca (jedynie 4 moduły szerokości). Liczniki posiada 7-cyfrowy wyświetlacz LCD. Wartości zużycia energii są wyświetlane w postaci 6 cyfr całkowitych oraz 1 cyfry dziesiętnej. Mogą one być także wysyłane w postaci impulsowego sygnału wyjściowego (max. 27 V DC, 27 ma) i/lub poprzez interfejs elektryczny (szyna M-Bus, zgodnie z normami EN , -3). Stała impulsowania (100 imp/kwh) oraz długość impulsu (100 ms) są stałe. Licznik odpowiada dokładności klasy 2 wg norm EN , -3. 3

4 2.1. Główne właściwości - pomiar mocy czynnej +A, jednokierunkowy z blokadą rewersyjną - pomiar bezpośredni - 1 lub 2 taryfy - interfejs M-Bus (opcjonalnie) - wyświetlacz LCD z 7 cyframi - wyjście impulsowe do wysyłania impulsów proporcjonalnych do energii (opcjonalnie) - natychmiastowa wartość monitorowana P (na okres i suma), U i I 3. Dane techniczne Napięcie Prąd Częstotliwość 230 V lub 3x230/400 V 0,25 5(65) A 0,5 10(65) A 50 Hz Wejście (opcjonalnie) Napięcie 230 V Wyjście (opcjonalnie) S0-output Zakres temperatur max. 27 V DC, 27 ma (styki) zakres pracy: -25 C C graniczny zakres pracy, przechowywanie i transport: -40 C C Wilgotność względna 95%, niekondensująca wg IEC EN i IEC Klasa ochronności II Stopień ochrony obudowa: IP20 zaciski IP20 Waga ok. 350 g 4. Obudowa i elementy wyświetlacza 4

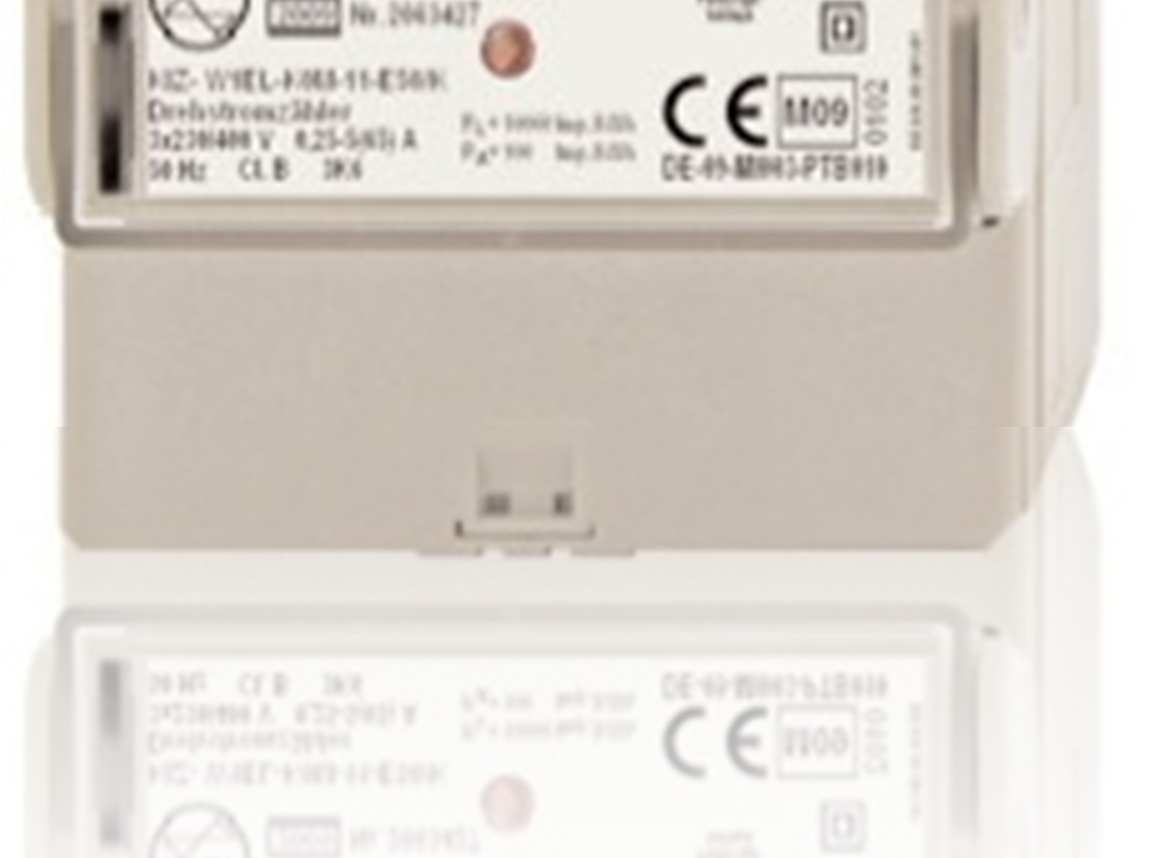

5 1. Otwór do plombowania 2. Pokrywa terminala z diagramem połączeń 3. Wyświetlacz LCD 4. Tabliczka znamionowa 5. Test-LED 6. Pokrywa terminala z opisem terminali pomocniczych 7. Otwór do plombowania 4.1. Tabliczka znamionowa 1. Rok produkcji 2. Numer seryjny 3. Numer schematu elektrycznego 4. Należy zapoznać się z instrukcją 5. Rodzaj sieci i obciążenia 6. Blokada dla liczenia rewersyjnego 7. Klasa ochronności II 8. Znak CE, oznaczenie metrologiczne oraz rok oceny zgodności, oznaczenie jednostki notyfikowanej 5

6 9. Numer zatwierdzenia MID 10. Stała impulsowania dla LED (Rl) i wyjścia impulsowego 11. Kody temperatury 12. Klasa dokładności 13. Częstotliwość 14. Napięcie, prąd 15. Typ licznika/ oznaczenia 4.2. Wymiary 4.3. Wyświetlacz LCD 6

7 1. Wyświetlacz faz L1, L2, L3 Widoczny: Miga: Wyłączony: Napięcie na fazie Sekwencja faz jest niepoprawna Uszkodzenie fazy 2. Wyświetlacz aktywnych taryf T1 zapalony: T1 zapalony i T2 miga: T2 zapalony: T2 zapalony i T1 miga: Taryfa 1 jest aktywna, wyświetlana wartość dla taryfy 1 Taryfa 1 jest aktywna, wyświetlana wartość dla taryfy 2 Taryfa 2 jest aktywna, wyświetlana wartość dla taryfy 2 Taryfa 2 jest aktywna, wyświetlana wartość dla taryfy 1 3. Symbol komunikacji Zapalony: Podczas komunikacji z interfejsem elektrycznym 4. Wartość pomiaru Wyświetla wartość pomiaru 5. Jednostki Jednostka wyświetlanej wartości 4.4. Elementy wyświetlacza 7

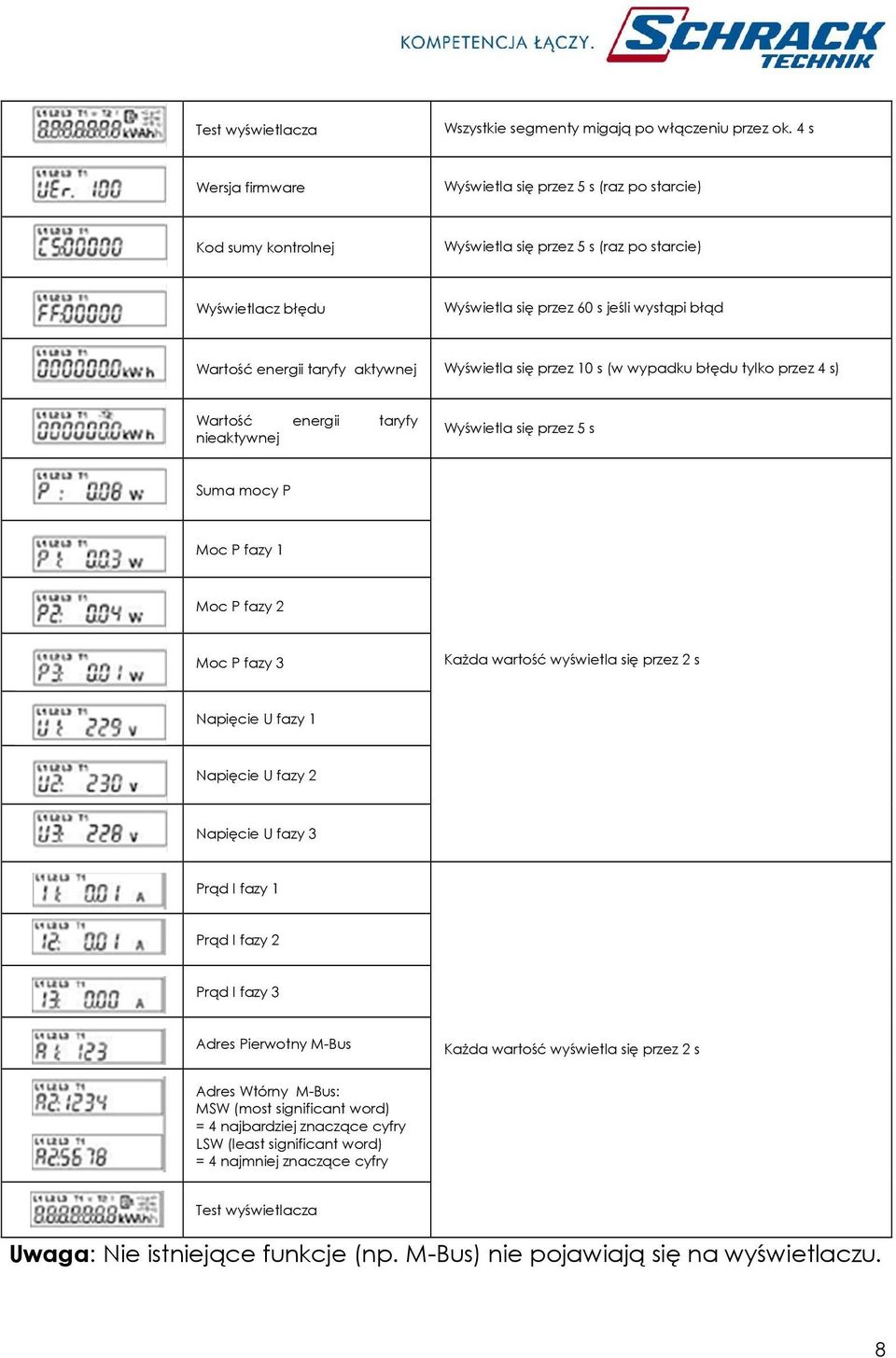

8 Test wyświetlacza Wszystkie segmenty migają po włączeniu przez ok. 4 s Wersja firmware Wyświetla się przez 5 s (raz po starcie) Kod sumy kontrolnej Wyświetla się przez 5 s (raz po starcie) Wyświetlacz błędu Wyświetla się przez 60 s jeśli wystąpi błąd Wartość energii taryfy aktywnej Wyświetla się przez 10 s (w wypadku błędu tylko przez 4 s) Wartość energii taryfy nieaktywnej Wyświetla się przez 5 s Suma mocy P Moc P fazy 1 Moc P fazy 2 Moc P fazy 3 Każda wartość wyświetla się przez 2 s Napięcie U fazy 1 Napięcie U fazy 2 Napięcie U fazy 3 Prąd I fazy 1 Prąd I fazy 2 Prąd I fazy 3 Adres Pierwotny M-Bus Każda wartość wyświetla się przez 2 s Adres Wtórny M-Bus: MSW (most significant word) = 4 najbardziej znaczące cyfry LSW (least significant word) = 4 najmniej znaczące cyfry Test wyświetlacza Uwaga: Nie istniejące funkcje (np. M-Bus) nie pojawiają się na wyświetlaczu. 8

9 4.5. Kody błędów Kod sumy sprawdzającej Dane sumy sprawdzającej System pomiarowy niemożliwy do skonfigurowania Błąd sumy sprawdzającej rejestratora energii 5. Montaż i instalacja Licznik został zaprojektowany do montażu na szynach DIN TH zgodnie z IEC Podczas podłączania licznika należy zwrócić uwagę na schemat połączeń, który znajduje się wewnątrz osłony zaciskowej. Jeśli schemat połączeń nie jest załączony, należy skontaktować się z dostawcą. W czasie instalacji licznika należy upewnić się że śruby zacisków są dokręcone z odpowiednim momentem obrotowym zgodnie z normą EN 60999, aby zapewnić bezpieczne połączenie. Moment dociskowy zależy od rodzaju doprowadzeni a łączących oraz prądu maksymalnego. Uwaga: W celu uniknięcia uszkodzenia licznika dopuszczalny, maksymalny moment obrotowy dla zacisków nie powinien być przekraczany. Wymiary zacisku Sz x W (d) mm Maksymalny przekrój podłączeniowy (mm 2 ) Maksymalny moment dociskowy dla zacisków (Nm) Zaciski prądowe/ Zacisk N 6,4 x 6,5 d = 2,5 16 2,5 3,0 Napięcie / Zaciski pomocnicze 0, Listwa zaciskowa Z przodu, pod osłoną zaciskową się zaciski do montażu przewodów. 9

10 Wejścia prądowe i napięciowe znajdują się na górze licznika. Wyjścia prądowe, opcjonalny interfejs elektryczny, wejście sterujące oraz wyjście impulsowe znajdują się na dole licznika. 6. M-BUS-ustawienia Za pomocą interfejsu M-BUS można zmieniać: podstawowy adres, dodatkowy adres oraz szybkość transmisji. Kiedy licznik opuszcza fabrykę posiada następujące ustawienia (standardowe): - podstawowy adres: dodatkowy adres: 8-cyfrowy, np (nr seryjny) - szybkość transmisji: 2400 Bodów 10
