1 NAWIEWNIKI WIROWE ELEMENTY WYPOSAŻENIA INSTALACJI WENTYLACJI I KLIMATYZACJI

2 SPIS TREŒCI 1. WIROWY NAWIEWNIK STROPOWY ST-DVL/R WIROWY NAWIEWNIK STROPOWY ST-DVW i ST-DRW...8

3 WIROWY NAWIEWNIK STROPOWY ST-DVL/R WIROWY NAWIEWNIK STROPOWY ST-DVL/R ZASTOSOWANIE Nawiewniki wirowe ST-DVL/R znajduj¹ zastosowanie w pomieszczeniach, które cechuje zmienne obci¹ enie cieplne. W zale noœci od potrzeb, powietrze mo e byæ nawiewane o temperaturze wy szej, ni szej lub równej temperaturze panuj¹cej w pomieszczeniu. W wypadku nawiewu powietrza grzewczego do pomieszczenia, k¹t o ustawienia kierownic wynosi 90 w odniesieniu do p³aszczyzny p³yty czo³owej nawiewnika. W wypadku nawiewu powietrza o temperaturze ni szej lub takiej samej jak temperatura w pomieszczeniu, k¹t ustawienia kierownic ulega zmianie w sposób ci¹g³y lub dwupo³o eniowo. Ruch wirowy strumienia powietrza wymuszony jest poprzez prostopad³e ustawienie wzglêdem siebie kierownic w s¹siednich polach nawiewnika. Nawiewnik mo e byæ montowany w p³aszczyÿnie stropu podwieszanego lub jako swobodnie wisz¹cy. Nawiewniki stosuje siê w pomieszczeniach o wysokoœciach od 3,8m do 6m przy maksymalnej ró nicy temperatur pomiêdzy temperatur¹ powietrza nawiewanego, a temperatur¹ powietrza w pomieszczeniu równ¹ -10 [K] dla ch³odzenia i odpowiednio 15 [K] dla ogrzewania. MATERIA I WYKONANIE P³yta czo³owa nawiewnika ST-DVL/R wykonana jest z blachy stalowej ocynkowanej, lakierowanej metod¹ proszkow¹ standardowo w kolorze RAL Istnieje mo liwoœæ wybrania przez Zamawiaj¹cego innego koloru ze wzornika RAL. P³yta czo³owa montowana jest do obrze a skrzynki rozprê nej przy u yciu widocznych wkrêtów. Skrzynka rozprê na wykonana jest z blachy stalowej ocynkowanej. Doprowadzenie powietrza do skrzynki mo e byæ z boku (wersja A ) lub centralnie od góry (wersja B ). Skrzynka przy³¹czeniowa wyposa ona jest w przepustnicê regulacyjn¹ o przekroju ko³owym. Dla nawiewników swobodnie wisz¹cych uk³ad regulacji przepustnicy mo e byæ zamontowany na zewn¹trz skrzynki rozprê nej. W przypadku nawiewników montowanych w p³aszczyÿnie stropu podwieszanego istnieje mo liwoœæ wyposa enia przepustnicy w ciêgna nastawcze, wyprowadzone poza p³ytê czo³ow¹ nawiewnika, u³atwiaj¹ce sterowanie przepustnic¹. W wykonaniu specjalnym (przeznaczenie do sal gimnastycznych i sportowych) p³yta czo³owa zabezpieczona jest krat¹ ochronn¹ np. przed uderzeniem pi³ki. STEROWANIE Sterowanie k¹tem ustawienia kierownic mo e odbywaæ siê w sposób ci¹g³y za pomoc¹ si³ownika produkcji BELIMO typ LM24-SR lub dwupo³o eniowo przy u yciu si³owników BELIMO typ LM230 lub LM24. 1

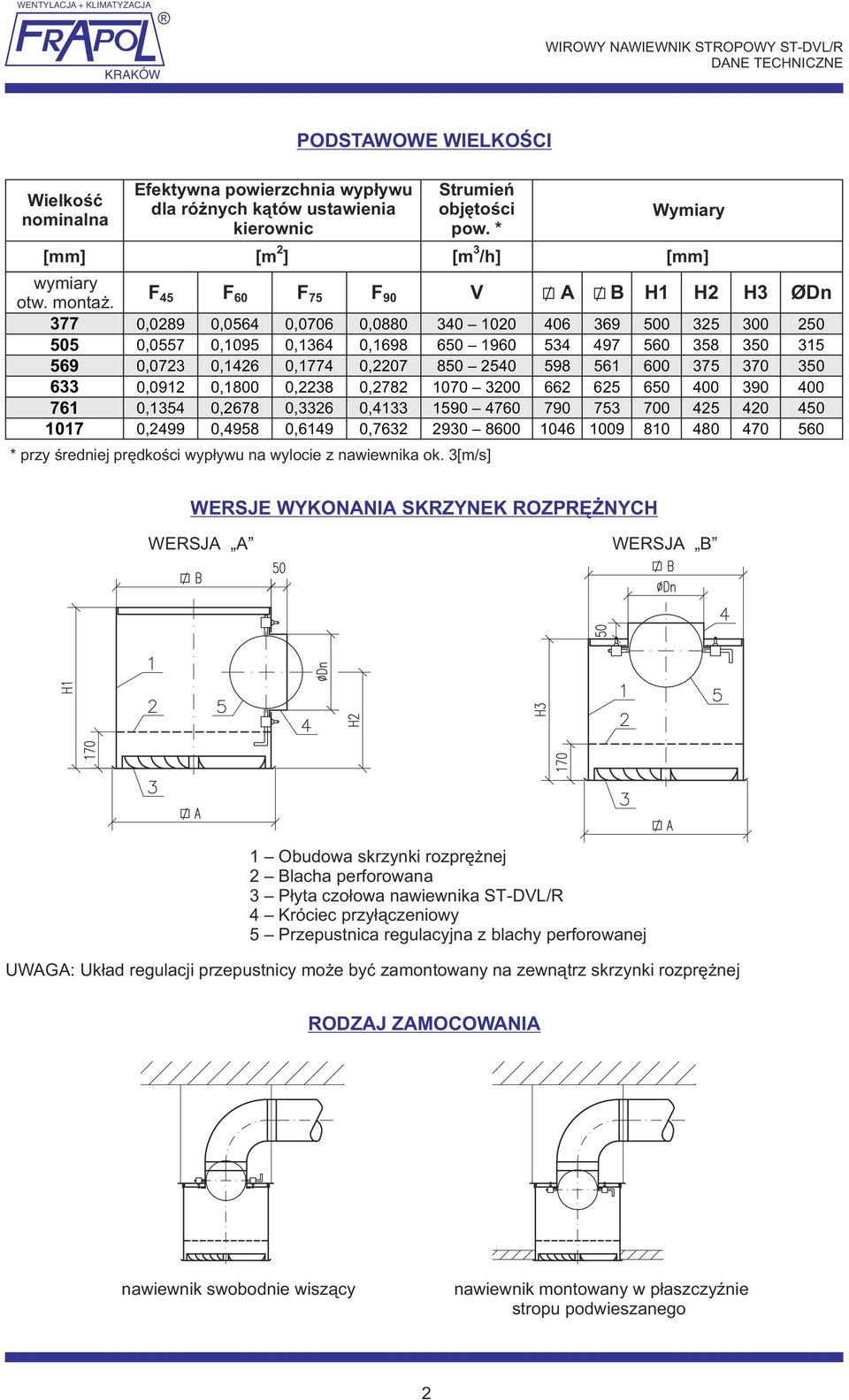

4 WIROWY NAWIEWNIK STROPOWY ST-DVL/R Wielkoœæ nominalna Efektywna powierzchnia wyp³ywu dla ró nych k¹tów ustawienia kierownic PODSTAWOWE WIELKOŒCI Strumieñ objêtoœci pow. * Wymiary [mm] [m 2 ] [m 3 /h] [mm] wymiary otw. monta ,0289 0,0564 0,0706 0, ,0557 0,1095 0,1364 0, ,0723 0,1426 0,1774 0, ,0912 0,1800 0,2238 0, ,1354 0,2678 0,3326 0, ,2499 0,4958 0,6149 0, * przy œredniej prêdkoœci wyp³ywu na wylocie z nawiewnika ok. 3[m/s] F 45 F 60 F 75 F 90 V A B H1 H2 H3 ØDn WERSJE WYKONANIA SKRZYNEK ROZPRÊ NYCH WERSJA A WERSJA B 1 Obudowa skrzynki rozprê nej 2 Blacha perforowana 3 P³yta czo³owa nawiewnika ST-DVL/R 4 Króciec przy³¹czeniowy 5 Przepustnica regulacyjna z blachy perforowanej UWAGA: Uk³ad regulacji przepustnicy mo e byæ zamontowany na zewn¹trz skrzynki rozprê nej RODZAJ ZAMOCOWANIA nawiewnik swobodnie wisz¹cy nawiewnik montowany w p³aszczyÿnie stropu podwieszanego 2

5 WIROWY NAWIEWNIK STROPOWY ST-DVL/R 1. STRATA CIŒNIENIA I CHARAKTERYSTYKA AKUSTYCZNA 3

6 WIROWY NAWIEWNIK STROPOWY ST-DVL/R 2. MAKSYMALNY ZASIÊG STRUMIENIA NAWIEWANEGO POWIETRZA GRZEWCZEGO PRZY RÓ NYM K CIE USTAWIENIA KIEROWNIC ODLEG OŒCI WP YWAJ CE NA FORMOWANIE SIÊ STRUMIENIA POWIETRZA PRZY CH ODZENIU I NAWIEWIE IZOTERMICZNYM 4

7 WIROWY NAWIEWNIK STROPOWY ST-DVL/R 3. OKREŒLENIE PRÊDKOŒCI STRUMIENIA POWIETRZA W GÓRNEJ GRANICY STREFY PRZEBYWANIA LUDZI 5

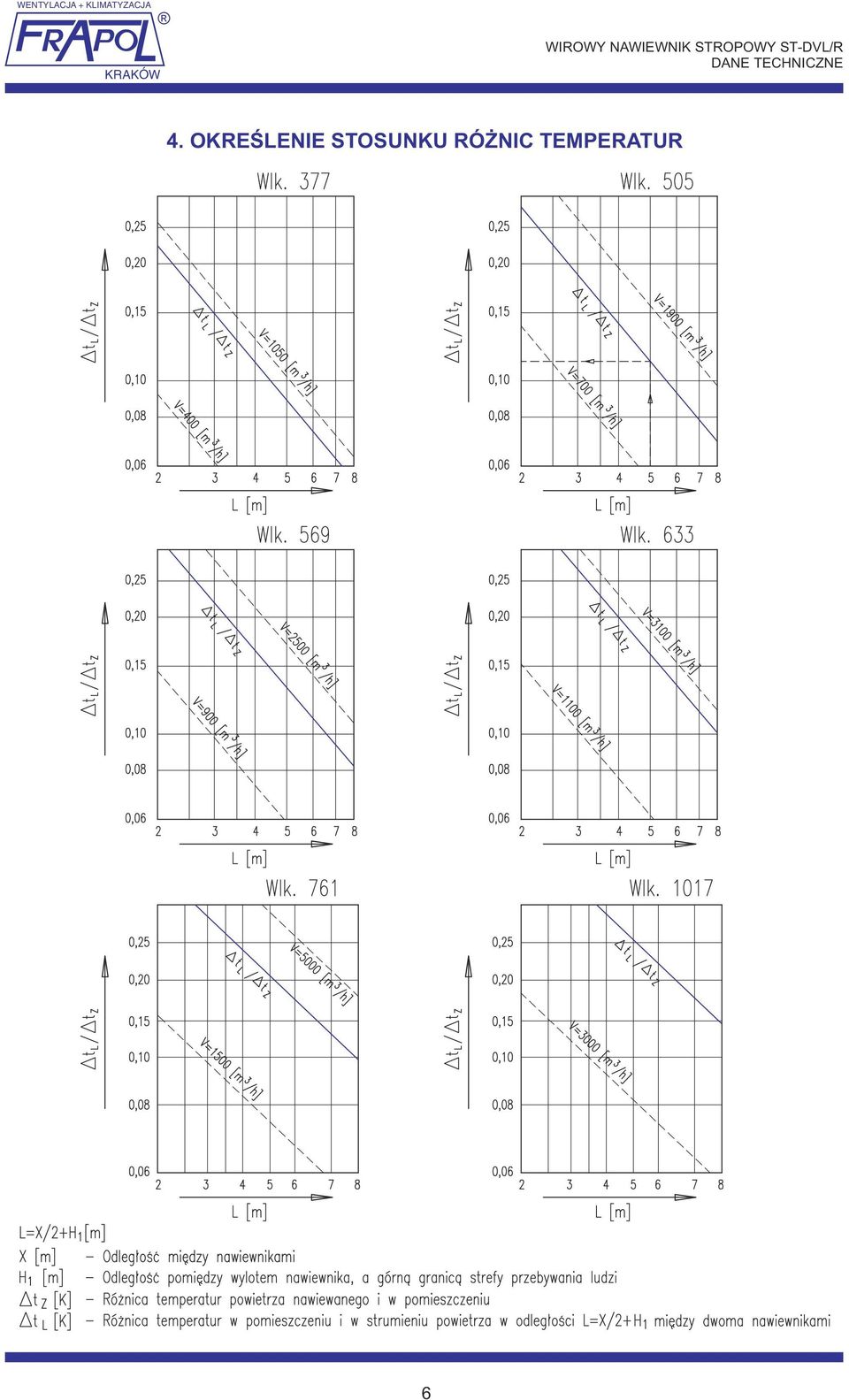

8 WIROWY NAWIEWNIK STROPOWY ST-DVL/R 4. OKREŒLENIE STOSUNKU RÓ NIC TEMPERATUR 6

9 WIROWY NAWIEWNIK STROPOWY ST-DVL/R PRZYK AD DOBORU NAWIEWNIKA ZA O ONE: 3 V = 1200 [m /h] Ogrzewanie z t = 10 [K] Ch³odzenie t = -5 [K] z Wersja B H = 5,5 [m] X = 2,5 [m] - Strumieñ objêtoœciowy powietrza - Ró nica temperatur powietrza nawiewanego i w pomieszczeniu - Ró nica temperatur powietrza nawiewanego i w pomieszczeniu - Nap³yw powietrza do skrzynki z góry - Odleg³oœæ od stropu podwieszanego do pod³ogi - Odleg³oœæ miêdzy nawiewnikami WYNIKOWE: Wykres 1 Wlk. 505 L = 45 [db(a)] - Poziom mocy akustycznej WA p = 34 [Pa] Wykres 2 o Ogrzewanie k¹t ustawienia kierownic 90 Wlk. 505 L = 4,4 [m] - Maksymalny zasiêg strumienia powietrza po wysokoœci max Wykres 3 Wlk. 505 H 1 = H 1,8 [m] H 1 = 5,5-1,8 = 3,7 [m] W = (0,15 0,3) [m/s] Wykres 4 Wlk. 505 L=X/2+H 1 [m] L = 1,25 + 3,7 = 4,95 [m] - Strata ciœnienia - Prêdkoœæ powietrza w odleg³oœci H (w górnej granicy strefy przebywania ludzi) miêdzy dwoma nawiewnikami L 1 t L / t Z= 0,12 - Stosunek ró nic temperatur t = 0,12 (-5) = -0,6 [K] - Ró nica temperatur w pomieszczeniu i w strumieniu powietrza L w odleg³oœci L miêdzy dwoma nawiewnikami 7

10 WIROWY NAWIEWNIK STROPOWY ST-DVL/R PRZYK AD OZNACZENIA ST-DVL/R / A / B1 / 377 / RAL... / K wielkoœæ podaæ tylko dla nawiewników wyposa onych w os³onê B1 BELIMO LM24-SR B2 BELIMO LM230 B3 BELIMO LM24 A poziome doprowadzenie powietrza do skrzynki B pionowe doprowadzenie powietrza do skrzynki W wypadku braku oznaczenia RAL nawiewnik zostanie dostarczony w kolorze standardowym RAL

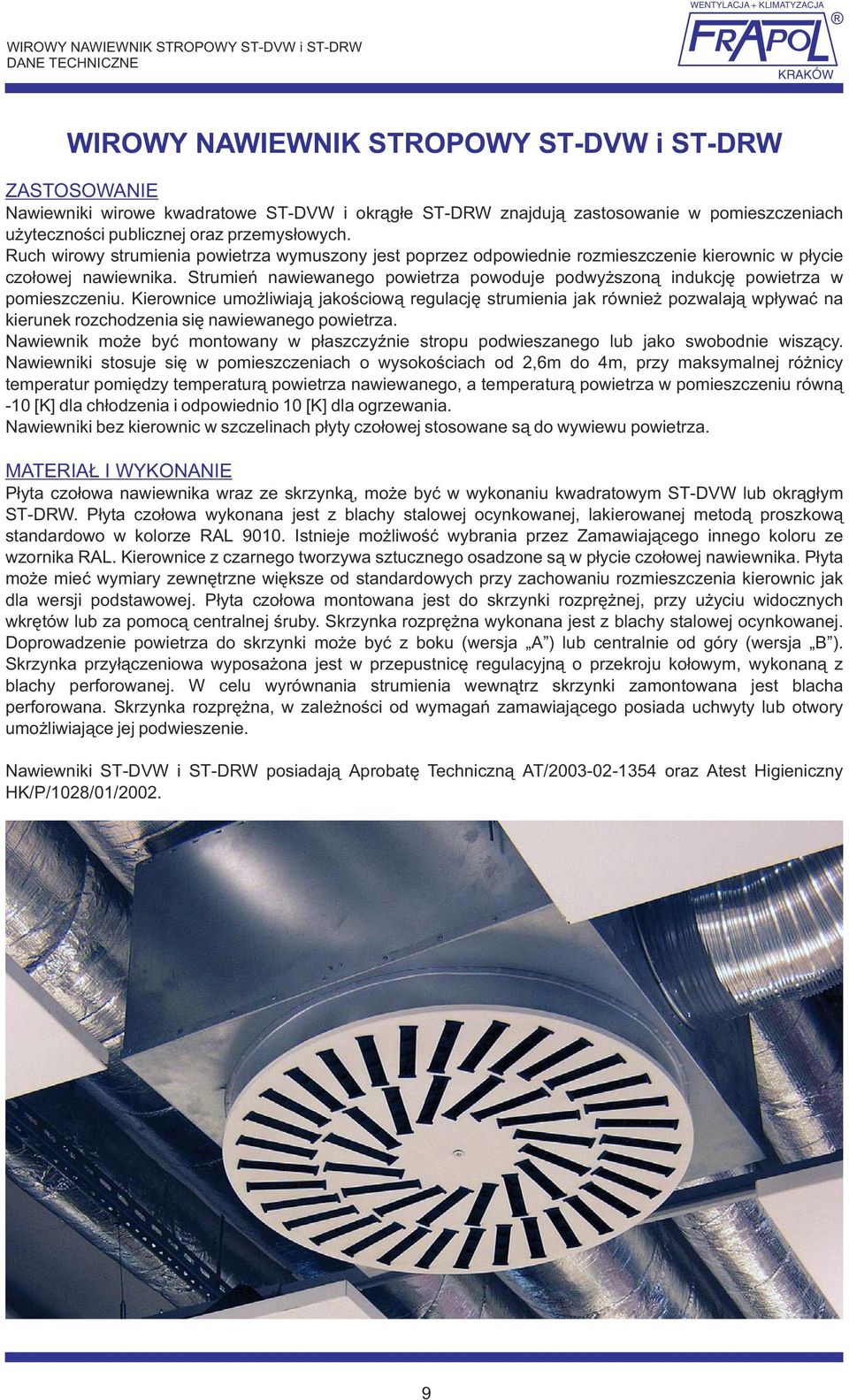

11 WIROWY NAWIEWNIK STROPOWY ST-DVW i ST-DRW WIROWY NAWIEWNIK STROPOWY ST-DVW i ST-DRW ZASTOSOWANIE Nawiewniki wirowe kwadratowe ST-DVW i okr¹g³e ST-DRW znajduj¹ zastosowanie w pomieszczeniach u ytecznoœci publicznej oraz przemys³owych. Ruch wirowy strumienia powietrza wymuszony jest poprzez odpowiednie rozmieszczenie kierownic w p³ycie czo³owej nawiewnika. Strumieñ nawiewanego powietrza powoduje podwy szon¹ indukcjê powietrza w pomieszczeniu. Kierownice umo liwiaj¹ jakoœciow¹ regulacjê strumienia jak równie pozwalaj¹ wp³ywaæ na kierunek rozchodzenia siê nawiewanego powietrza. Nawiewnik mo e byæ montowany w p³aszczyÿnie stropu podwieszanego lub jako swobodnie wisz¹cy. Nawiewniki stosuje siê w pomieszczeniach o wysokoœciach od 2,6m do 4m, przy maksymalnej ró nicy temperatur pomiêdzy temperatur¹ powietrza nawiewanego, a temperatur¹ powietrza w pomieszczeniu równ¹ -10 [K] dla ch³odzenia i odpowiednio 10 [K] dla ogrzewania. Nawiewniki bez kierownic w szczelinach p³yty czo³owej stosowane s¹ do wywiewu powietrza. MATERIA I WYKONANIE P³yta czo³owa nawiewnika wraz ze skrzynk¹, mo e byæ w wykonaniu kwadratowym ST-DVW lub okr¹g³ym ST-DRW. P³yta czo³owa wykonana jest z blachy stalowej ocynkowanej, lakierowanej metod¹ proszkow¹ standardowo w kolorze RAL Istnieje mo liwoœæ wybrania przez Zamawiaj¹cego innego koloru ze wzornika RAL. Kierownice z czarnego tworzywa sztucznego osadzone s¹ w p³ycie czo³owej nawiewnika. P³yta mo e mieæ wymiary zewnêtrzne wiêksze od standardowych przy zachowaniu rozmieszczenia kierownic jak dla wersji podstawowej. P³yta czo³owa montowana jest do skrzynki rozprê nej, przy u yciu widocznych wkrêtów lub za pomoc¹ centralnej œruby. Skrzynka rozprê na wykonana jest z blachy stalowej ocynkowanej. Doprowadzenie powietrza do skrzynki mo e byæ z boku (wersja A ) lub centralnie od góry (wersja B ). Skrzynka przy³¹czeniowa wyposa ona jest w przepustnicê regulacyjn¹ o przekroju ko³owym, wykonan¹ z blachy perforowanej. W celu wyrównania strumienia wewn¹trz skrzynki zamontowana jest blacha perforowana. Skrzynka rozprê na, w zale noœci od wymagañ zamawiaj¹cego posiada uchwyty lub otwory umo liwiaj¹ce jej podwieszenie. Nawiewniki ST-DVW i ST-DRW posiadaj¹ Aprobatê Techniczn¹ AT/ oraz Atest Higieniczny HK/P/1028/01/

12 WIROWY NAWIEWNIK STROPOWY ST-DVW i ST-DRW PODSTAWOWE WIELKOŒCI Wielkoœæ nominalna Iloœæ kierownic Efektywna pow. wyp³ywu Strumieñ objêtoœciowy pow. dla prêdkoœci Wymiary [mm] szt. [m 2 ] [m 3 /h] [mm] F V A* ØA* * Poszczególne wartoœci A mog¹ byæ wiêksze od wielkoœci nominalnych przy zachowaniu rozmieszczenia kierownic jak dla wersji podstawowej. B ØB h1 h2 h3 ØDn 3 [m/s] 5 [m/s] 7 [m/s] , ,0 169,9 273, , ,9 339,8 475, , ,9 509,8 713, , ,8 679,7 951, , ,7 1019,5 1427, , ,7 1019,5 1427, , ,1 1146,9 1605, WERSJE WYKONANIA SKRZYNEK ROZPRÊ NYCH WERSJA A WERSJA B 1 Obudowa skrzynki rozprê nej 2 Blacha perforowana 3 P³yta czo³owa nawiewnika 4 Króciec przy³¹czeniowy 5 Przepustnica regulacyjna z blachy perforowanej 6 Poprzeczka do centralnego mocowania p³yty czo³owej UWAGA: Uk³ad regulacji przepustnicy mo e byæ zamontowany na zewn¹trz skrzynki rozprê nej 10

13 WIROWY NAWIEWNIK STROPOWY ST-DVW i ST-DRW RODZAJE P YT CZO OWYCH ST-DVW NAWIEWNIK WIROWY KWADRATOWY ST-DRW NAWIEWNIK WIROWY OKR G Y WP YW USTAWIENIA KIEROWNIC NA ROZP YW POWIETRZA PRZYK ADOWE MO LIWOŒCI USTAWIENIA KIEROWNIC dla ró nego ukszta³towania strumienia nawiewanego powietrza 11

14 WIROWY NAWIEWNIK STROPOWY ST-DVW i ST-DRW RODZAJ ZAMOCOWANIA swobodnie wisz¹cy montowany w p³aszczyÿnie stropu podwieszanego montowany w stropach specjalnej konstrukcji PRZYK AD DOBORU NAWIEWNIKA ZA O ONE: 3 V = 600 [m /h] - Strumieñ objêtoœciowy powietrza tz = -6 [K] - Ró nica temperatur powietrza nawiewanego i w pomieszczeniu Wersja A - Nap³yw powietrza do skrzynki z boku H = 3,5 [m] - Odleg³oœæ od stropu podwieszanego do pod³ogi X = 3,0 [m] - Rozstaw nawiewników Y = 3,5 [m] - Rozstaw nawiewników WYNIKOWE: o Wykres 1 Wlk. 600/48 kierownice 90 (pe³ne otwarcie) L WA = 34 [db(a)] - Poziom mocy akustycznej p = 29 [Pa] - Strata ciœnienia Wykres 2 Wlk. 600/48 H 1 = H - 1,8 [m] H 1 = 3,5-1,8 = 1,7 [m] L=X/2+H 1 [m] L = 1,5 + 1,7 = 3,2 [m] t L / tz= 0,07 - Stosunek ró nic temperatur t L = 0,07 (-6) = -0,42 [K] - Ró nica temperatur w pomieszczeniu i w strumieniu powietrza w odleg³oœci L miêdzy dwoma nawiewnikami Wykres 3 Wlk. 600/48 dla Y=3,5m H 1 = H - 1,8 [m] H 1 = 1,7 [m] WL = 0,14 [m/s] - Prêdkoœæ powietrza w odleg³oœci H 1 (w górnej granicy strefy przebywania ludzi) miêdzy dwoma nawiewnikami 12

15 WIROWY NAWIEWNIK STROPOWY ST-DVW i ST-DRW 1. STRATA CIŒNIENIA I CHARAKTERYSTYKA AKUSTYCZNA PRZY RÓ NYM K CIE USTAWIENIA KIEROWNIC O O 90 - max. otwarcie, 45 - otwarcie do po³owy 13

16 WIROWY NAWIEWNIK STROPOWY ST-DVW i ST-DRW ODLEG OŒCI WP YWAJ CE NA FORMOWANIE SIÊ STRUMIENIA POWIETRZA PRZY CH ODZENIU I NAWIEWIE IZOTERMICZNYM 2. OKREŒLENIE STOSUNKU RÓ NIC TEMPERATUR 14

17 WIROWY NAWIEWNIK STROPOWY ST-DVW i ST-DRW 3. OKREŒLENIE PRÊDKOŒCI STRUMIENIA POWIETRZA W GÓRNEJ GRANICY STREFY PRZEBYWANIA LUDZI 15

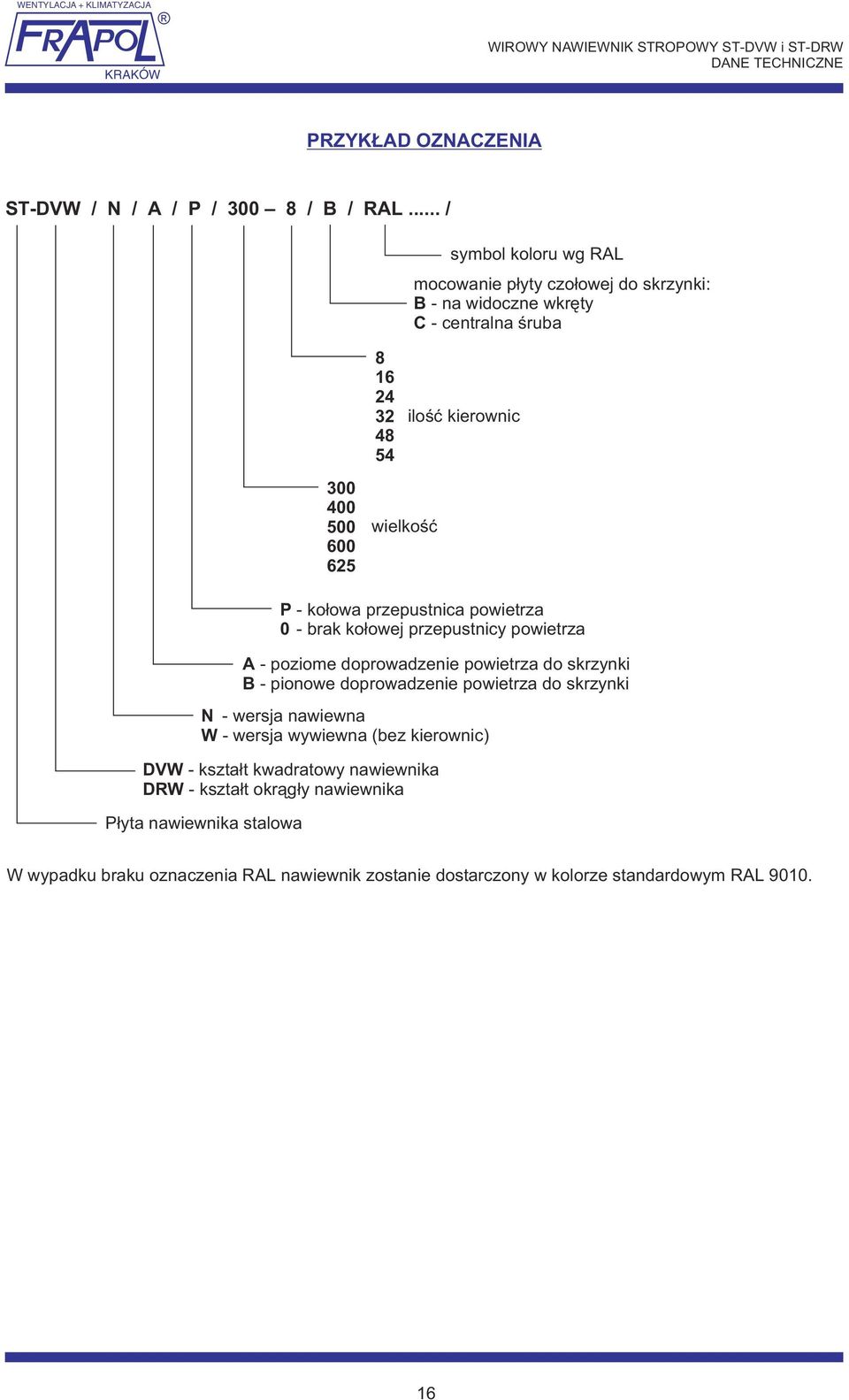

18 WIROWY NAWIEWNIK STROPOWY ST-DVW i ST-DRW PRZYK AD OZNACZENIA ST-DVW / N / A / P / / B / RAL... / symbol koloru wg RAL mocowanie p³yty czo³owej do skrzynki: B - na widoczne wkrêty C - centralna œruba iloœæ kierownic wielkoœæ P - ko³owa przepustnica powietrza 0 - brak ko³owej przepustnicy powietrza A - poziome doprowadzenie powietrza do skrzynki B - pionowe doprowadzenie powietrza do skrzynki N - wersja nawiewna W - wersja wywiewna (bez kierownic) DVW - kszta³t kwadratowy nawiewnika DRW - kszta³t okr¹g³y nawiewnika P³yta nawiewnika stalowa W wypadku braku oznaczenia RAL nawiewnik zostanie dostarczony w kolorze standardowym RAL
