1 WSPORNIK przedmiotu obrabianego Edycja

2 2

3 SPIS TREŚCI WSPORNIK PRZEMIOTU OBRABIANEGO Zestawienie produktów 5 Wskazówka techniczna PRZYKŁA ZASTOSOWANIA wspornik przedmiotu obrabianego polska@kipp.pl PROUKTY Zestaw wsporników przedmiotu obrabianego z kufrem 9 Wspornik przedmiotu obrabianego 10 Tuleje dystansowe do wspornika przedmiotu obrabianego 10 Element pozycjonujący do wspornika przedmiotu obrabianego 11 Podpora magnetyczna do wspornika przedmiotu obrabianego 11 Zestaw montażowy do stołów z rowkami teowymi 12 Zestaw montażowy do wspornika przedmiotu obrabianego 12 Zestaw montażowy z kulką mocującą 13 Łapa dociskowa 13 Trzpienie mocujące z główką kulistą do wspornika przedmiotu obrabianego 14 Reg. Nr QM GOZINY PRACY PONIEZIAŁEK CZWARTEK 08:00-16:00 PIĄTEK 08:00-16:00 3

4 KIPP przedmiotu obrabianego Większa sztywność oraz redukcja drgań podczas obróbki Przemyślana konstrukcja elementów systemu umożliwiająca szybki montaż Przegub kulowy 3 pozwalający na optymalne dopasowanie do obrabianego przedmiotu Różne metody mocowania do stołu obrabiarki lub maszyny Kompatybilność ze stołami z rowkami typu T, systemami rastrowymi i systemami mocowania UNI lock zero-point Precyzyjna regulacja umożliwiająca regulację w obu kierunkach Elementy dystansowe o różnej długości do elastycznej konfiguracji długości Elastyczność dzięki połączeniu obrabianego przedmiotu, stołu maszynowego i elementów bazowych: 4

5 Zestawienie produktów Wspornik przedmiotu obrabianego Zestaw montażowy z kulką mocującą K1191 Łapa dociskowa K1192 Strona 15 Zestaw wsporników przedmiotu obrabianego z kufrem K1296 Trzpienie mocujące z główką kulistą K1193 Strona 15 Wspornik przedmiotu obrabianego K1170 Strona 11 Strona 16 Tuleje dystansowe K1186 Strona 12 Element pozycjonujący K1187 Strona 12 Podpora magnetyczna K1188 Strona 13 Zestaw montażowy do stołów z rowkami teowymi K1189 Strona 13 Zestaw montażowy K1190 Strona 14 Strona 14 5

6 wspornik przedmiotu obrabianego Wspornik przedmiotu obrabianego został zaprojektowany specjalnie w celu zminimalizowania wibracji i drgań podczas obróbki delikatnych i cienkościennych elementów. System jest pod każdym względem uniwersalny dzięki różnorodnym możliwościom przytwierdzania do obrabianego przedmiotu i do stołu warsztatowego. 6

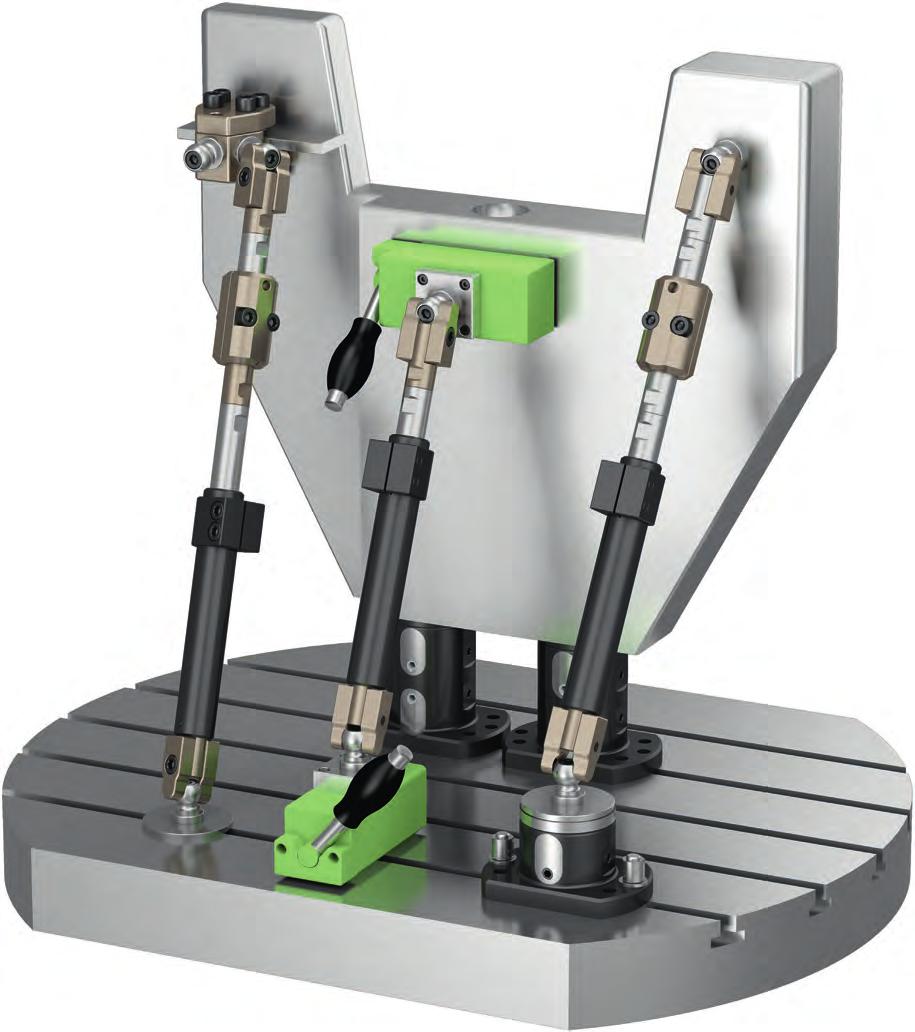

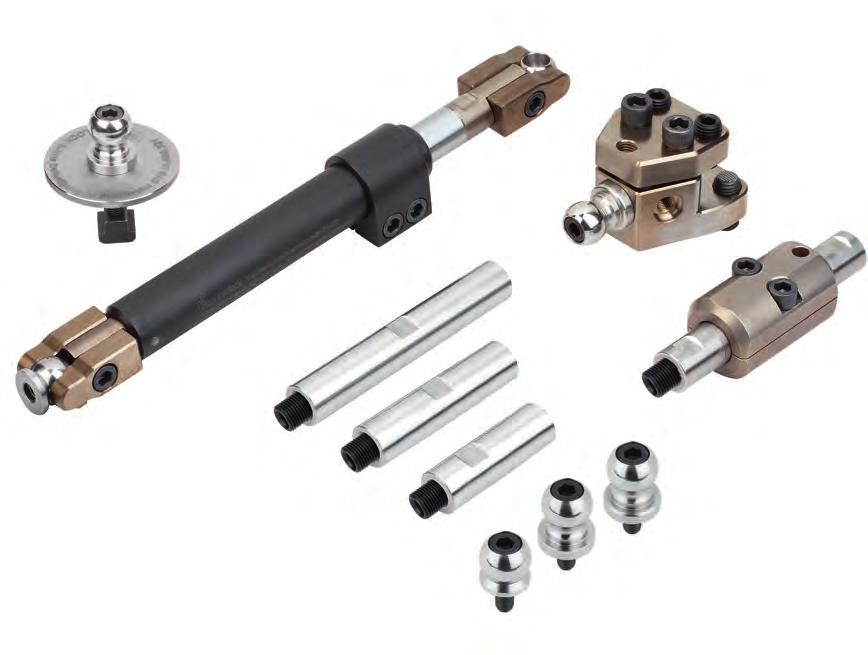

7 Zestaw montażowy do rowków teowych 2 Magnes 3 Zestaw do montażu systemu z punktami zerowymi 4 Wspornik przedmiotu obrabianego 5 Element do precyzyjnego pozycjonowania 6 Łapa dociskowa 7 Trzpienie mocujące z główką kulistą 7

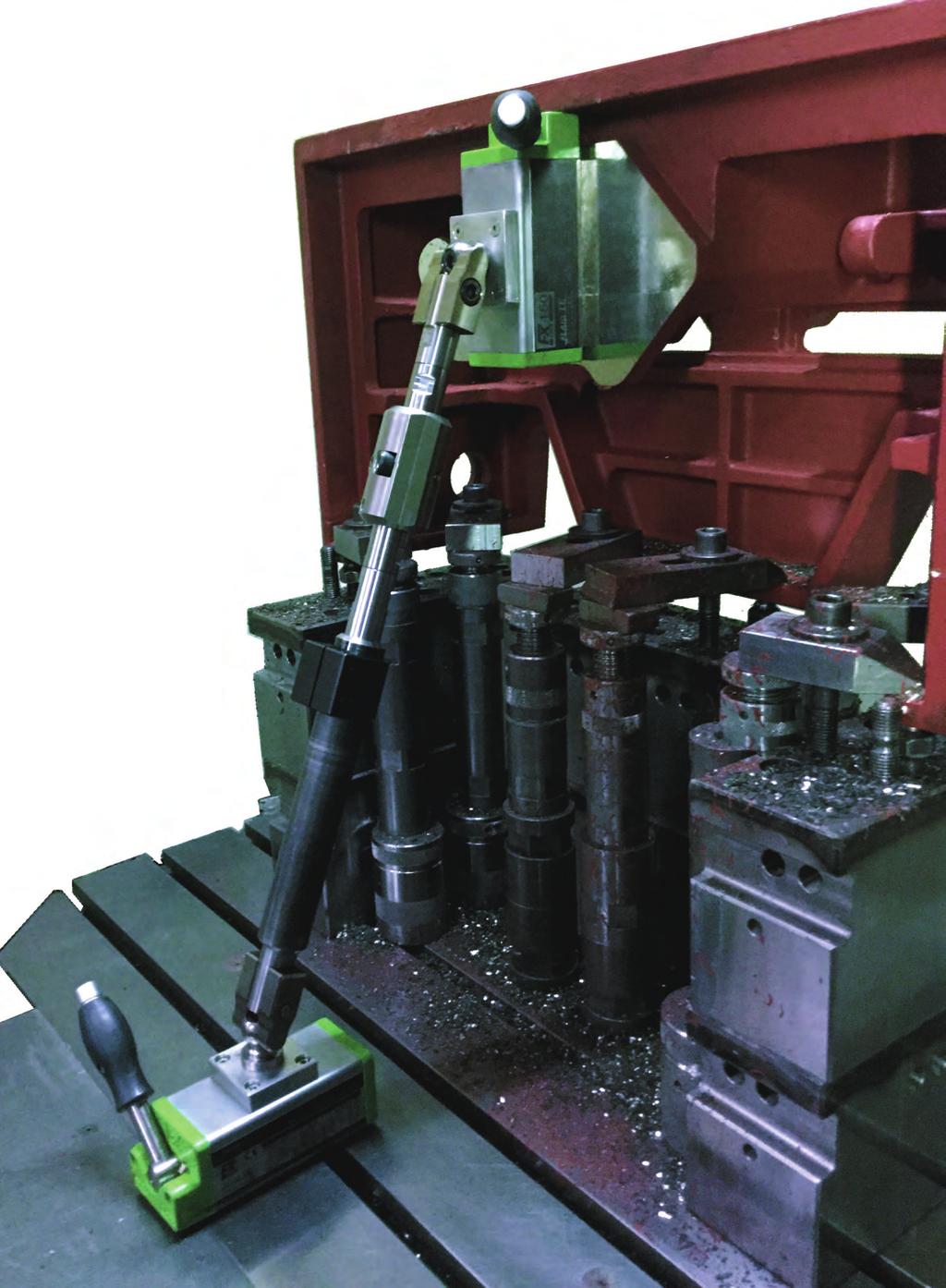

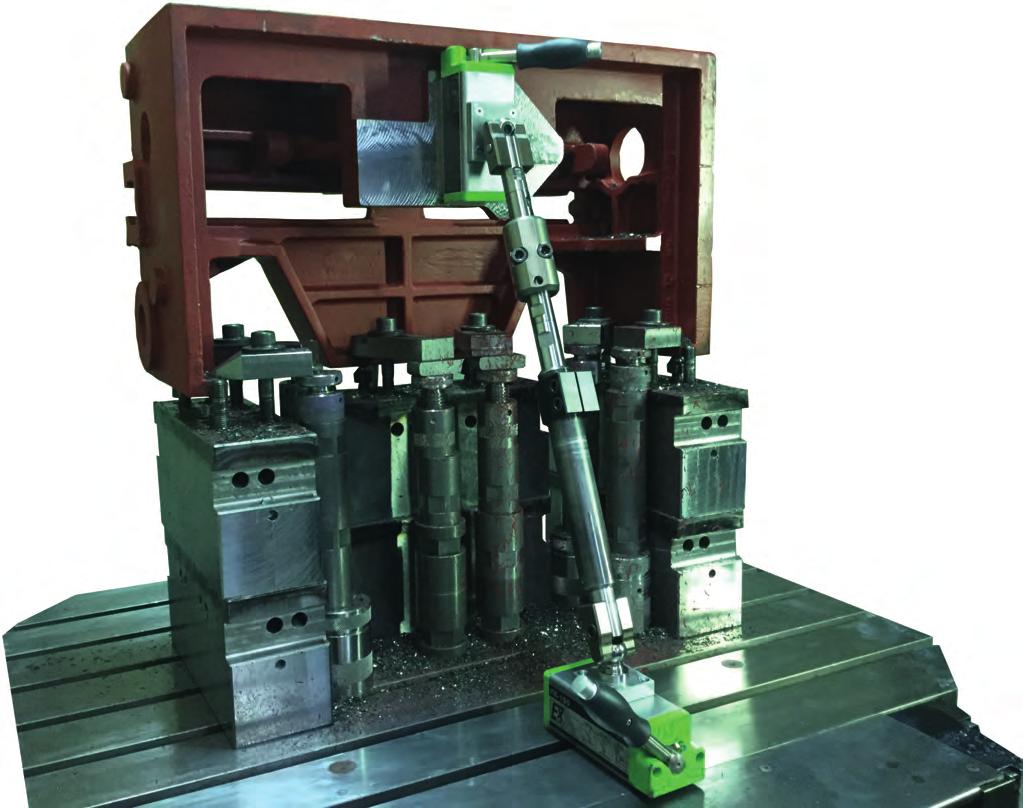

8 Przykład zastosowania 8

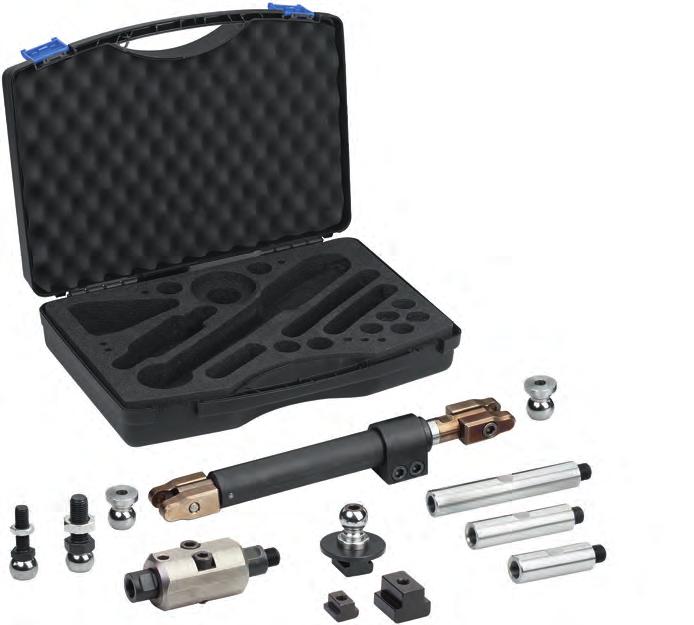

9 K1296 Zestaw wsporników przedmiotu obrabianego z kufrem Kufer z tworzywa sztucznego. Zawartość patrz odpowiednia grupa produktów. Wersja: czarny. K Zestaw wsporników umożliwia bezstopniowe ustawianie wymiarów w zakresie mm. Zestaw wsporników służy jako wyposażenie podstawowe do podpierania przedmiotów obrabianych. Kufer służy do przechowywania poszczególnych elementów wspornika. Wspornik przedmiotu obrabianego pozwala na bezstopniową regulację długości. Mechanizm zaciskowy pozwala zabezpieczyć wał przed pociągnięciem i naciskiem. Zakres dostawy: - Kufer - Wspornik przedmiotu obrabianego, K Tuleja dystansowa L75, K Tuleja dystansowa L100, K Tuleja dystansowa L150, K Precyzyjna regulacja, K Zestaw do mocowania rowków teowych, zestaw 14 rowków teowych, K teowych wpustów przesuwnych M10, K teowych wpustów przesuwnych M10, K Kulka mocująca z główką kulistą M12, K Kulka mocująca z główką kulistą M16, K KIPP Zestaw wsporników przedmiotu obrabianego z kufrem Nr Zamówienia Nazwa Wersja K Zestaw wsporników przedmiotu obrabianego z kufrem 9

10 K1170 Wspornik przedmiotu obrabianego L L Stal. Wersja: Oksydowane. K KIPP Wspornik przedmiotu obrabianego Nr Zamówienia L L Ciężar min. maks. kg ługość wspornika przedmiotu obrabianego można regulować bezstopniowo. Mechanizm zaciskowy pozwala zabezpieczyć wał przed pociągnięciem i naciskiem. ostawa zawiera 2x zestaw montażowy, kulkę mocującą z główką kulistą. K ,9 K ,5 K1186 Tuleje dystansowe L SW M16x1,5 M16x1,5 Stal. K KIPP Tuleje dystansowe Nr Zamówienia L SW Ciężar kg Tuleje dystansowe służą do rozszerzania zakresu regulacji. Montuje się je między wspornikiem a zestawem montażowym z kulką mocującą. 10 K ,233 K ,293 K ,416 K ,697 K ,9

11 K1187 Element pozycjonujący L - L 46 SW 21 Stal. 1 K M16x1,5 M16x1,5 Element pozycjonujący pozwala na precyzyjne ustawienie odległości między przedmiotem obrabianym a stołem maszynowym. W razie konieczności za pomocą elementu pozycjonującego możliwe jest ustawienie wspornika ze wstępną regulacją naciągu lub docisku. Ø9 16 Wskazówka dotycząca montażu: 1) Śruba z łbem walcowym IN EN ISO 4762, M10 KIPP Element pozycjonujący Nr Zamówienia L L min. maks. K K1188 Podpora magnetyczna 92 H K B Podpora magnetyczna połączona jest ze wspornikiem. Magnes można dowolnie ustawić. Umożliwia to swobodne pozycjonowanie na stole maszynowym. KIPP Podpora magnetyczna L Uwaga: - Siła przyczepności do 1470 N. - Maks. przyczepność od 8 mm zależnie od grubości materiału. - Brak narzędzia podnoszącego. Nr Zamówienia B H L Siła przyczepnośc Ciężar N kg K ,73 11

12 K1189 Zestaw montażowy do stołów z rowkami teowymi 58 1 B KIPP Zestaw montażowy do stołów z rowkami teowymi Nr Zamówienia Wersja B 1 Stal. K Zestaw montażowy do rowków teowych przeznaczony jest do adaptacji na stołach maszynowych z rowkami teowymi. K do rowka teowego 12 M10 25,4 K do rowka teowego 14 M10 25,4 K do rowka teowego 18 M10 25,4 K do rowka teowego 20 M10 25,4 K do rowka teowego 22 M10 25,4 K do rowka teowego 24 M10 25,4 K1190 Zestaw montażowy 5 30 Stal. Ø78 K Zestaw montażowy nadaje się do adaptacji na stanowiskach mocowania UNI lock. KIPP Zestaw montażowy Nr Zamówienia K ,4 12

13 K1191 Zestaw montażowy z kulką mocującą 68 1 Ø25 SW 21 Stal. K M16x1,5 Zestaw montażowy służy do połączenia z przedmiotem obrabianym. Zestaw montażowy jest dostarczany z kulką i główką kulistą. Wskazówka dotycząca montażu: 1) Otwór przelotowy dla śruby z łbem walcowym IN 912, M10 KIPP Zestaw montażowy z kulką mocującą Nr Zamówienia Wymiary K zobacz rysunek K1192 Łapa dociskowa H Stal. K Jednostka mocująca służy do łączenia z przedmiotem obrabianym. Kulkę mocującą można zamocować w kilku miejscach na łapie dociskowej. zięki temu łapę dociskową można dowolnie regulować. KIPP Łapa dociskowa Nr Zamówienia H zakres mocowania K ,

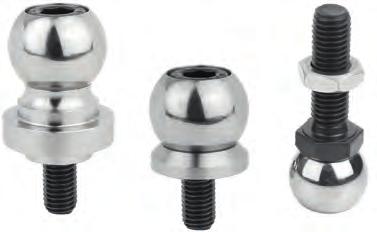

14 K1193 Trzpienie mocujące z główką kulistą A B C Ø Stal. Wersja: Śruba z łbem sześciokątnym IN EN ISO 4017, klasa twardości 8.8, czarna. Śruba cylindryczna IN EN ISO 4762, klasa twardości 8.8, czarna. Kulka niepowlekana. Ø18 0-0,02 1 4, Ø25,2 SW 1 1 L1 K Trzpienie mocujące z główką kulistą w elastyczny sposób łączą przedmiot obrabiany ze wspornikiem przedmiotu obrabianego. Umożliwiają one duży stopień swobody na przedmiocie obrabianym. Wskazówka dotycząca planu: 1) Śruba z łbem walcowym IN EN ISO 4762, M10 KIPP Trzpienie mocujące z główką kulistą Nr Zamówienia Forma 1 L1 SW 14 K A 25,4 M K B 25,4 M K C 25,4 M K C 25,4 M K C 25,4 M K C 25,4 M
