1 FIRMA INśYNIERSKA ZG-TENSOR Janowice, ul. Janowicka 96 tel , fax: (0..32) Inwestycja: PROJEKT BUDOWLANO- WYKONAWCZY DOCIEPLENIA I KOLORYSTYKI BUDYNKU WIELORODZINNEGO DOBUDOWA KOTŁOWNI Adres: STRUMIEŃ, UL. PAWŁOWICKA 1 Stadium: PROJEKT BUDOWLANY BranŜa: KONSTRUKCJA Inwestor: URZĄD MIEJSKI W STRUMIENIU UL. RYNEK 4 Projektant: mgr inŝ. Zbigniew Gębczyński nr upr.: SLK/0250/POOK/03 nr ŚOIIB: SLK/BO/1500/ Kotłownia sierpień 2007 r.

STRUMIEŃ, UL. PAWŁOWICKA 1 Stadium: PROJEKT BUDOWLANY BranŜa: KONSTRUKCJA Inwestor: URZĄD MIEJSKI W STRUMIENIU UL.

2 S p i s t r eści 1. DANE OGÓLNE PRZEDMIOT OPRACOWANIA LOKALIZACJA INWESTYCJI MATERIAŁY WYKORZYSTANE W OPRACOWANIU WARUNKI GEOTECHNICZNE OCENA TECHNICZNA MOśLIWOŚCI WYKONANIA DOBUDOWY STAN PROJEKTOWANY OPIS OGÓLNY FUNDAMENTY ŚCIANY DACH OBLICZENIA STATYCZNE KONSTRUKCJA DACHU FUNDAMENTY RYSUNKI 1/K TERMOMODERNIZACJA BUDYNKU [RZUT FUNDAMENTÓW KOTŁOWNI] 2/K TERMOMODERNIZACJA BUDYNKU [RZUT WIĘŹBY DACHOWEJ KOTŁOWNI] 3/K TERMOMODERNIZACJA BUDYNKU [PRZEKROJ A-A KOTŁOWNI] Kotłownia 2

.. 4 4.4 DACH... 4 5. OBLICZENIA STATYCZNE... 4 5.1 KONSTRUKCJA DACHU... 4 5.2 FUNDAMENTY... 5 7.

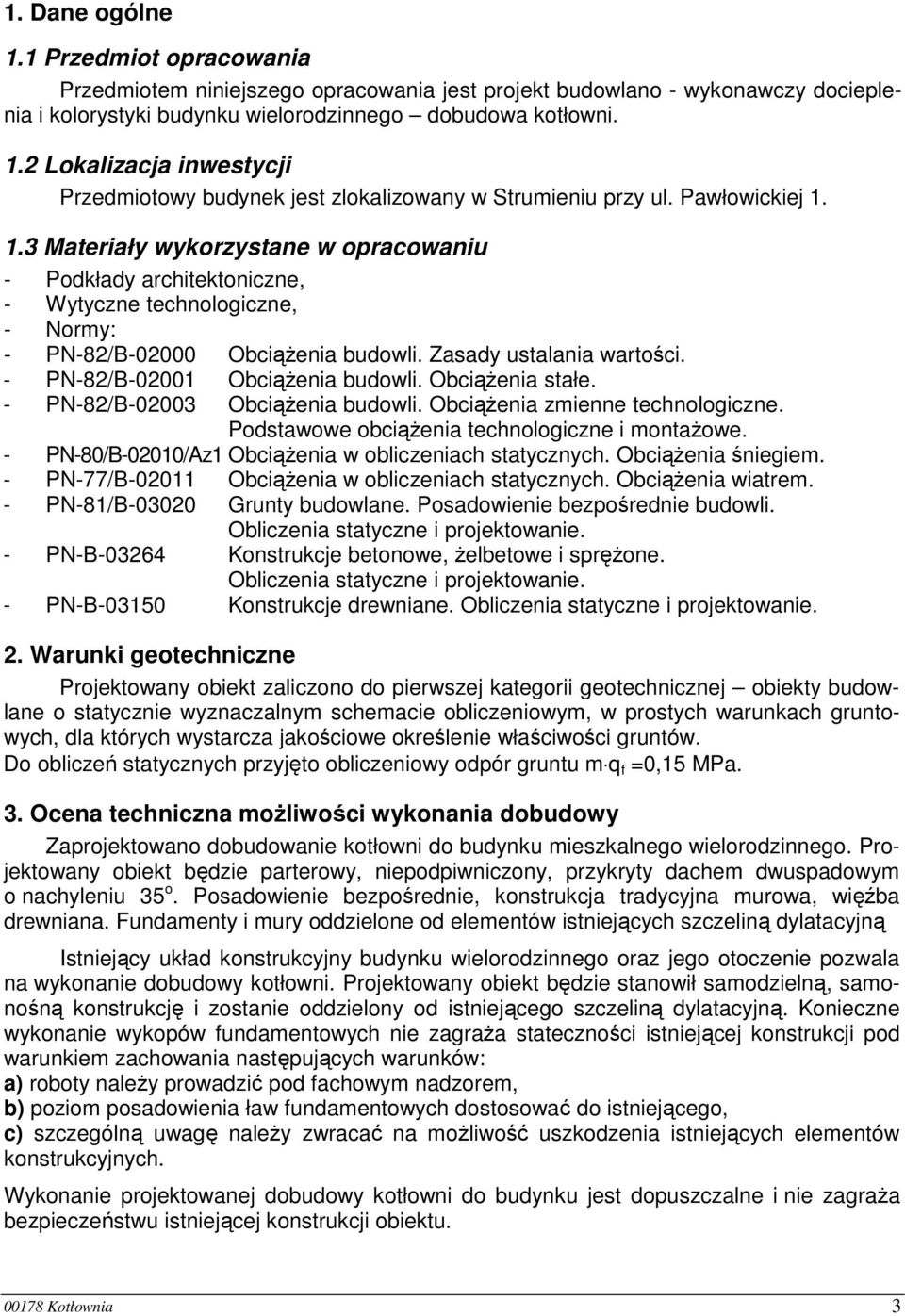

3 1. Dane ogólne 1.1 Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt budowlano - wykonawczy docieplenia i kolorystyki budynku wielorodzinnego dobudowa kotłowni. 1.2 Lokalizacja inwestycji Przedmiotowy budynek jest zlokalizowany w Strumieniu przy ul. Pawłowickiej Materiały wykorzystane w opracowaniu - Podkłady architektoniczne, - Wytyczne technologiczne, - Normy: - PN-82/B ObciąŜenia budowli. Zasady ustalania wartości. - PN-82/B ObciąŜenia budowli. ObciąŜenia stałe. - PN-82/B ObciąŜenia budowli. ObciąŜenia zmienne technologiczne. Podstawowe obciąŝenia technologiczne i montaŝowe. - PN-80/B-02010/Az1 ObciąŜenia w obliczeniach statycznych. ObciąŜenia śniegiem. - PN-77/B ObciąŜenia w obliczeniach statycznych. ObciąŜenia wiatrem. - PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. - PN-B Konstrukcje betonowe, Ŝelbetowe i spręŝone. Obliczenia statyczne i projektowanie. - PN-B Konstrukcje drewniane. Obliczenia statyczne i projektowanie. 2. Warunki geotechniczne Projektowany obiekt zaliczono do pierwszej kategorii geotechnicznej obiekty budowlane o statycznie wyznaczalnym schemacie obliczeniowym, w prostych warunkach gruntowych, dla których wystarcza jakościowe określenie właściwości gruntów. Do obliczeń statycznych przyjęto obliczeniowy odpór gruntu m q f =0,15 MPa. 3. Ocena techniczna moŝliwości wykonania dobudowy Zaprojektowano dobudowanie kotłowni do budynku mieszkalnego wielorodzinnego. Projektowany obiekt będzie parterowy, niepodpiwniczony, przykryty dachem dwuspadowym o nachyleniu 35 o. Posadowienie bezpośrednie, konstrukcja tradycyjna murowa, więźba drewniana. Fundamenty i mury oddzielone od elementów istniejących szczeliną dylatacyjną Istniejący układ konstrukcyjny budynku wielorodzinnego oraz jego otoczenie pozwala na wykonanie dobudowy kotłowni. Projektowany obiekt będzie stanowił samodzielną, samonośną konstrukcję i zostanie oddzielony od istniejącego szczeliną dylatacyjną. Konieczne wykonanie wykopów fundamentowych nie zagraŝa stateczności istniejącej konstrukcji pod warunkiem zachowania następujących warunków: a) roboty naleŝy prowadzić pod fachowym nadzorem, b) poziom posadowienia ław fundamentowych dostosować do istniejącego, c) szczególną uwagę naleŝy zwracać na moŝliwość uszkodzenia istniejących elementów konstrukcyjnych. Wykonanie projektowanej dobudowy kotłowni do budynku jest dopuszczalne i nie zagraŝa bezpieczeństwu istniejącej konstrukcji obiektu Kotłownia 3

- PN-82/B-02001 ObciąŜenia budowli. ObciąŜenia stałe. - PN-82/B-02003 ObciąŜenia budowli. ObciąŜenia zmienne technologiczne. Podstawowe obciąŝenia technologiczne i montaŝowe.

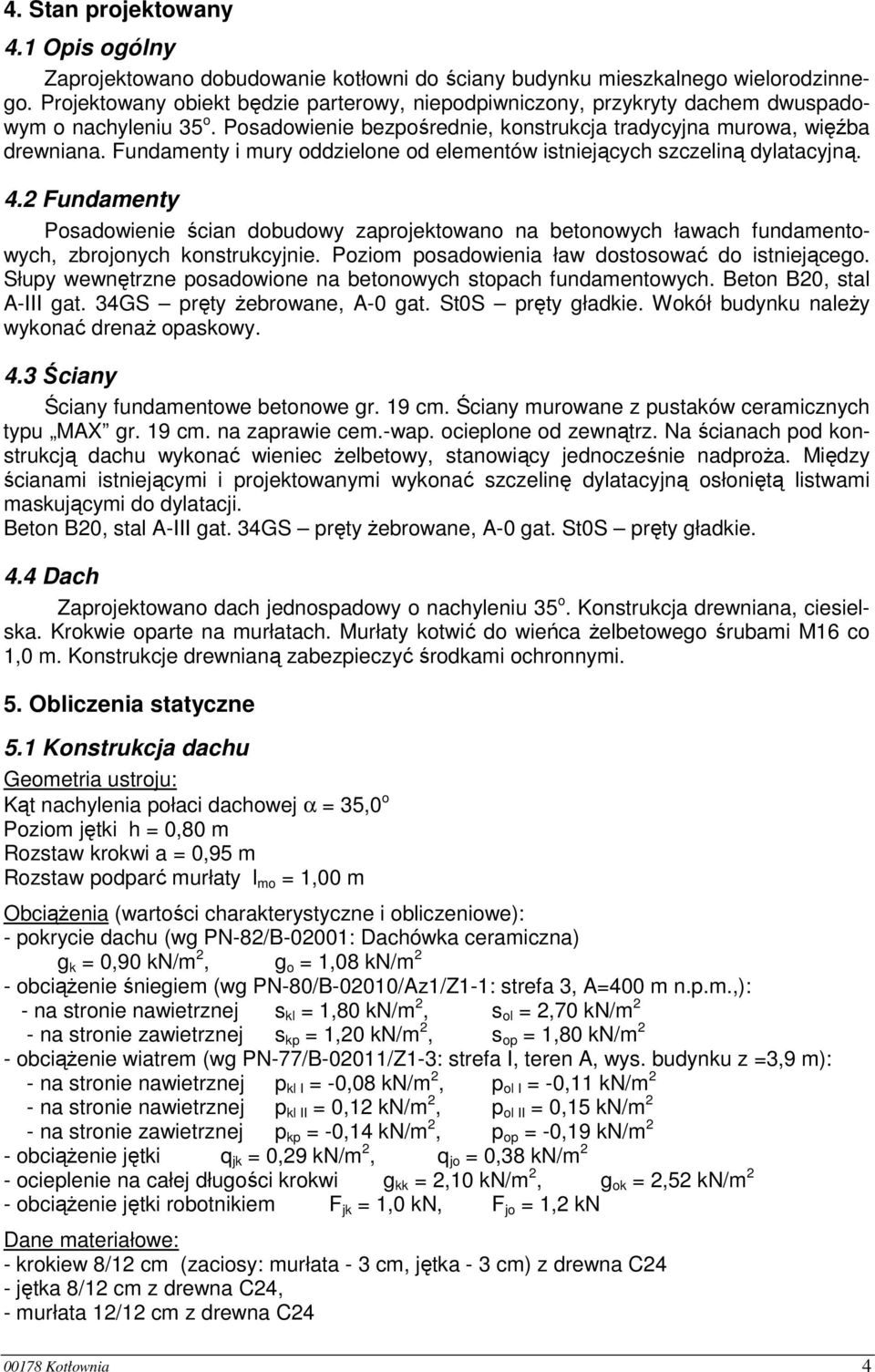

4 4. Stan projektowany 4.1 Opis ogólny Zaprojektowano dobudowanie kotłowni do ściany budynku mieszkalnego wielorodzinnego. Projektowany obiekt będzie parterowy, niepodpiwniczony, przykryty dachem dwuspadowym o nachyleniu 35 o. Posadowienie bezpośrednie, konstrukcja tradycyjna murowa, więźba drewniana. Fundamenty i mury oddzielone od elementów istniejących szczeliną dylatacyjną. 4.2 Fundamenty Posadowienie ścian dobudowy zaprojektowano na betonowych ławach fundamentowych, zbrojonych konstrukcyjnie. Poziom posadowienia ław dostosować do istniejącego. Słupy wewnętrzne posadowione na betonowych stopach fundamentowych. Beton B20, stal A-III gat. 34GS pręty Ŝebrowane, A-0 gat. St0S pręty gładkie. Wokół budynku naleŝy wykonać drenaŝ opaskowy. 4.3 Ściany Ściany fundamentowe betonowe gr. 19 cm. Ściany murowane z pustaków ceramicznych typu MAX gr. 19 cm. na zaprawie cem.-wap. ocieplone od zewnątrz. Na ścianach pod konstrukcją dachu wykonać wieniec Ŝelbetowy, stanowiący jednocześnie nadproŝa. Między ścianami istniejącymi i projektowanymi wykonać szczelinę dylatacyjną osłoniętą listwami maskującymi do dylatacji. Beton B20, stal A-III gat. 34GS pręty Ŝebrowane, A-0 gat. St0S pręty gładkie. 4.4 Dach Zaprojektowano dach jednospadowy o nachyleniu 35 o. Konstrukcja drewniana, ciesielska. Krokwie oparte na murłatach. Murłaty kotwić do wieńca Ŝelbetowego śrubami M16 co 1,0 m. Konstrukcje drewnianą zabezpieczyć środkami ochronnymi. 5. Obliczenia statyczne 5.1 Konstrukcja dachu Geometria ustroju: Kąt nachylenia połaci dachowej α = 35,0 o Poziom jętki h = 0,80 m Rozstaw krokwi a = 0,95 m Rozstaw podparć murłaty l mo = 1,00 m ObciąŜenia (wartości charakterystyczne i obliczeniowe): - pokrycie dachu (wg PN-82/B-02001: Dachówka ceramiczna) g k = 0,90 kn/m 2, g o = 1,08 kn/m 2 - obciąŝenie śniegiem (wg PN-80/B-02010/Az1/Z1-1: strefa 3, A=400 m n.p.m.,): - na stronie nawietrznej s kl = 1,80 kn/m 2, s ol = 2,70 kn/m 2 - na stronie zawietrznej s kp = 1,20 kn/m 2, s op = 1,80 kn/m 2 - obciąŝenie wiatrem (wg PN-77/B-02011/Z1-3: strefa I, teren A, wys. budynku z =3,9 m): - na stronie nawietrznej p kl I = -0,08 kn/m 2, p ol I = -0,11 kn/m 2 - na stronie nawietrznej p kl II = 0,12 kn/m 2, p ol II = 0,15 kn/m 2 - na stronie zawietrznej p kp = -0,14 kn/m 2, p op = -0,19 kn/m 2 - obciąŝenie jętki q jk = 0,29 kn/m 2, q jo = 0,38 kn/m 2 - ocieplenie na całej długości krokwi g kk = 2,10 kn/m 2, g ok = 2,52 kn/m 2 - obciąŝenie jętki robotnikiem F jk = 1,0 kn, F jo = 1,2 kn Dane materiałowe: - krokiew 8/12 cm (zaciosy: murłata - 3 cm, jętka - 3 cm) z drewna C24 - jętka 8/12 cm z drewna C24, - murłata 12/12 cm z drewna C Kotłownia 4

Fundamenty i mury oddzielone od elementów istniejących szczeliną dylatacyjną. 4.2 Fundamenty Posadowienie ścian dobudowy zaprojektowano na betonowych ławach fundamentowych, zbrojonych konstrukcyjnie.

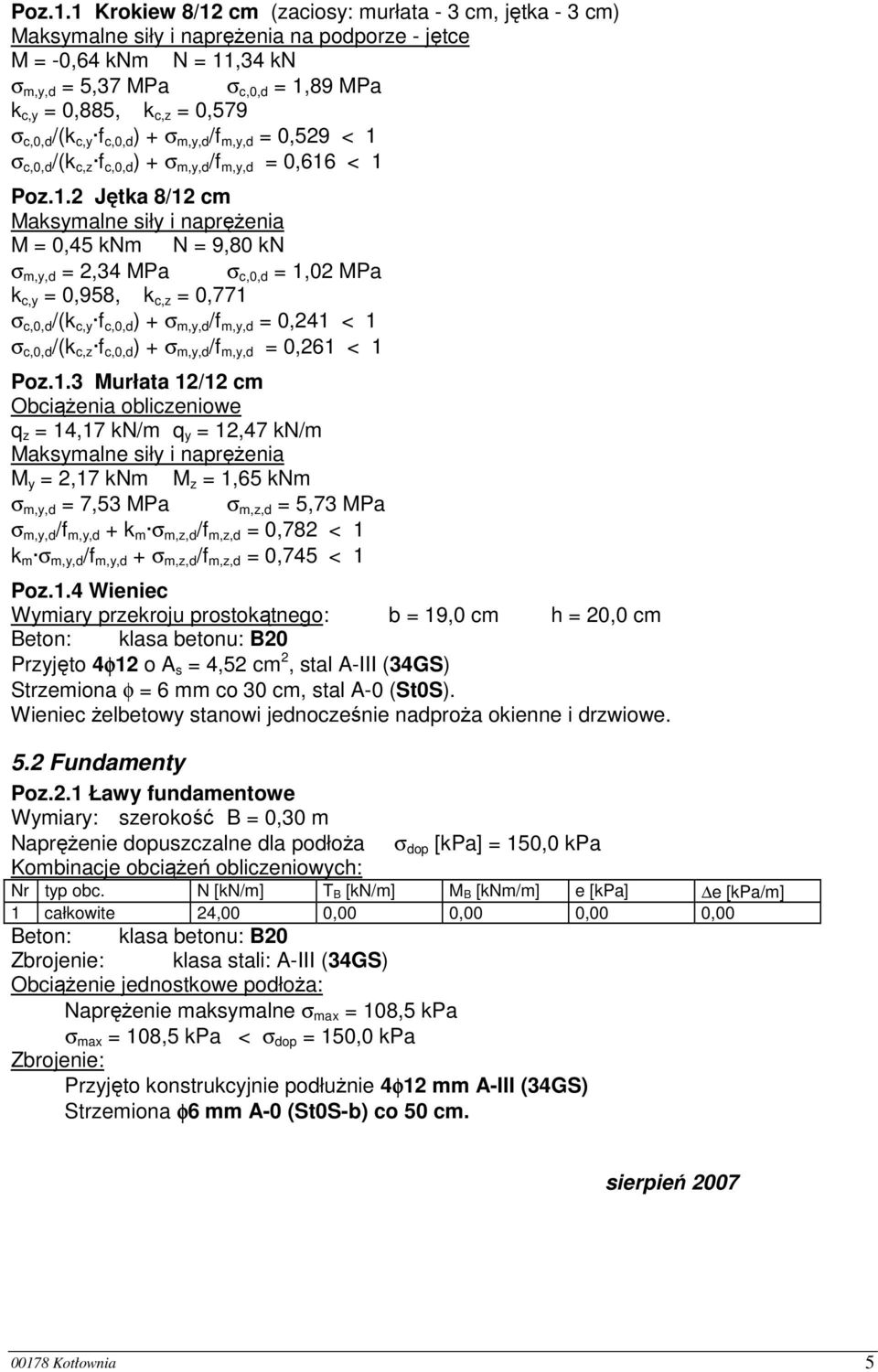

5 Poz.1.1 Krokiew 8/12 cm (zaciosy: murłata - 3 cm, jętka - 3 cm) Maksymalne siły i napręŝenia na podporze - jętce M = -0,64 knm N = 11,34 kn σ m,y,d = 5,37 MPa σ c,0,d = 1,89 MPa k c,y = 0,885, k c,z = 0,579 σ c,0,d /(k c,y f c,0,d ) + σ m,y,d /f m,y,d = 0,529 < 1 σ c,0,d /(k c,z f c,0,d ) + σ m,y,d /f m,y,d = 0,616 < 1 Poz.1.2 Jętka 8/12 cm Maksymalne siły i napręŝenia M = 0,45 knm N = 9,80 kn σ m,y,d = 2,34 MPa σ c,0,d = 1,02 MPa k c,y = 0,958, k c,z = 0,771 σ c,0,d /(k c,y f c,0,d ) + σ m,y,d /f m,y,d = 0,241 < 1 σ c,0,d /(k c,z f c,0,d ) + σ m,y,d /f m,y,d = 0,261 < 1 Poz.1.3 Murłata 12/12 cm ObciąŜenia obliczeniowe q z = 14,17 kn/m q y = 12,47 kn/m Maksymalne siły i napręŝenia M y = 2,17 knm M z = 1,65 knm σ m,y,d = 7,53 MPa σ m,z,d = 5,73 MPa σ m,y,d /f m,y,d + k m σ m,z,d /f m,z,d = 0,782 < 1 k m σ m,y,d /f m,y,d + σ m,z,d /f m,z,d = 0,745 < 1 Poz.1.4 Wieniec Wymiary przekroju prostokątnego: b = 19,0 cm h = 20,0 cm Beton: klasa betonu: B20 Przyjęto 4φ12 o A s = 4,52 cm 2, stal A-III (34GS) Strzemiona φ = 6 mm co 30 cm, stal A-0 (St0S). Wieniec Ŝelbetowy stanowi jednocześnie nadproŝa okienne i drzwiowe. 5.2 Fundamenty Poz.2.1 Ławy fundamentowe Wymiary: szerokość B = 0,30 m NapręŜenie dopuszczalne dla podłoŝa σ dop [kpa] = 150,0 kpa Kombinacje obciąŝeń obliczeniowych: Nr typ obc. N [kn/m] T B [kn/m] M B [knm/m] e [kpa] e [kpa/m] 1 całkowite 24,00 0,00 0,00 0,00 0,00 Beton: klasa betonu: B20 Zbrojenie: klasa stali: A-III (34GS) ObciąŜenie jednostkowe podłoŝa: NapręŜenie maksymalne σ max = 108,5 kpa σ max = 108,5 kpa < σ dop = 150,0 kpa Zbrojenie: Przyjęto konstrukcyjnie podłuŝnie 4φ12 mm A-III (34GS) Strzemiona φ6 mm A-0 (St0S-b) co 50 cm. sierpień Kotłownia 5

0,579 σ c,0,d /(k c,y f c,0,d ) + σ m,y,d /f m,y,d = 0,529 < 1 σ c,0,d /(k c,z f c,0,d ) + σ m,y,d /f m,y,d = 0,616 < 1 2 Jętka 8/12 cm Maksymalne siły i napręŝenia M = 0,45 knm N = 9,80 kn σ m,y,d =
