V 16 GPS. Instrukcja użytkownika.

Transkrypt

1 V 16 GPS Instrukcja użytkownika 1

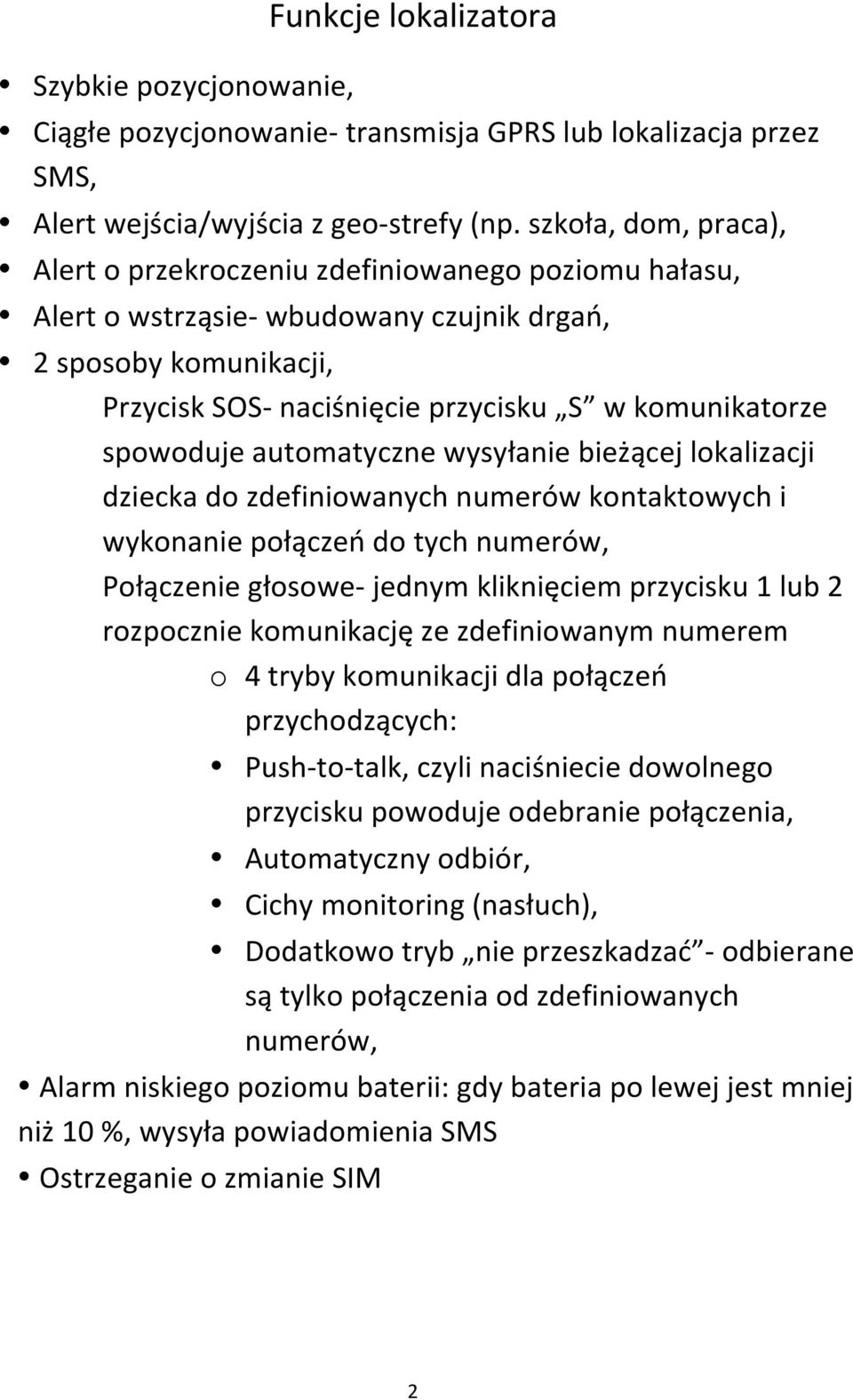

2 Szybkie pozycjonowanie, Funkcje lokalizatora Ciągłe pozycjonowanie- transmisja GPRS lub lokalizacja przez SMS, Alert wejścia/wyjścia z geo- strefy (np. szkoła, dom, praca), Alert o przekroczeniu zdefiniowanego poziomu hałasu, Alert o wstrząsie- wbudowany czujnik drgań, 2 sposoby komunikacji, Przycisk SOS- naciśnięcie przycisku S w komunikatorze spowoduje automatyczne wysyłanie bieżącej lokalizacji dziecka do zdefiniowanych numerów kontaktowych i wykonanie połączeń do tych numerów, Połączenie głosowe- jednym kliknięciem przycisku 1 lub 2 rozpocznie komunikację ze zdefiniowanym numerem o 4 tryby komunikacji dla połączeń przychodzących: Push- to- talk, czyli naciśniecie dowolnego przycisku powoduje odebranie połączenia, Automatyczny odbiór, Cichy monitoring (nasłuch), Dodatkowo tryb nie przeszkadzać - odbierane są tylko połączenia od zdefiniowanych numerów, Alarm niskiego poziomu baterii: gdy bateria po lewej jest mniej niż 10 %, wysyła powiadomienia SMS Ostrzeganie o zmianie SIM 2

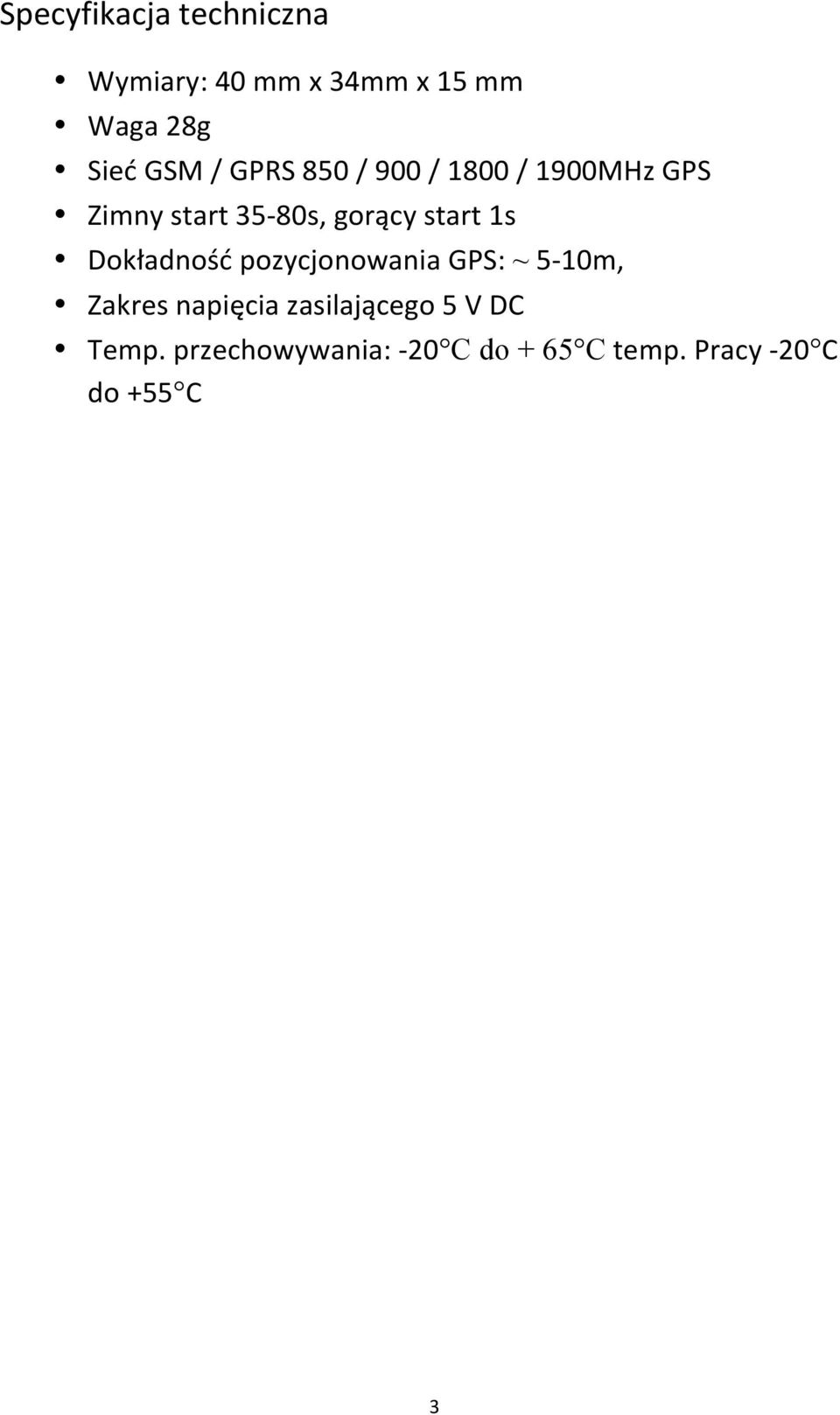

3 Specyfikacja techniczna Wymiary: 40 mm x 34mm x 15 mm Waga 28g Sieć GSM / GPRS 850 / 900 / 1800 / 1900MHz GPS Zimny start 35-80s, gorący start 1s Dokładność pozycjonowania GPS: ~ 5-10m, Zakres napięcia zasilającego 5 V DC Temp. przechowywania: - 20 C do + 65 C temp. Pracy - 20 C do +55 C 3

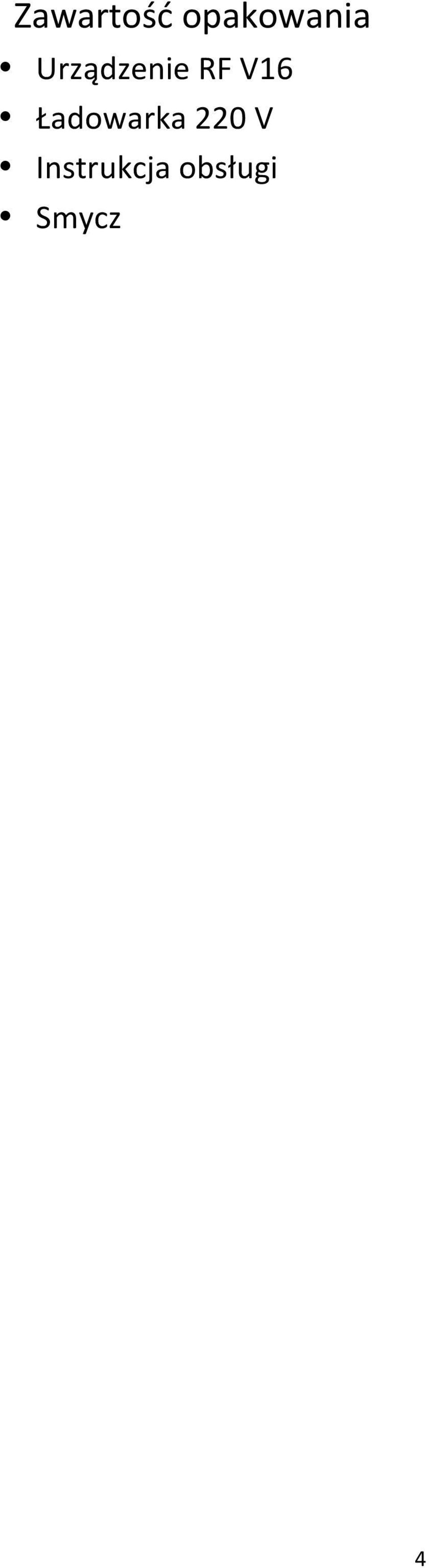

4 Zawartość opakowania Urządzenie RF V16 Ładowarka 220 V Instrukcja obsługi Smycz 4

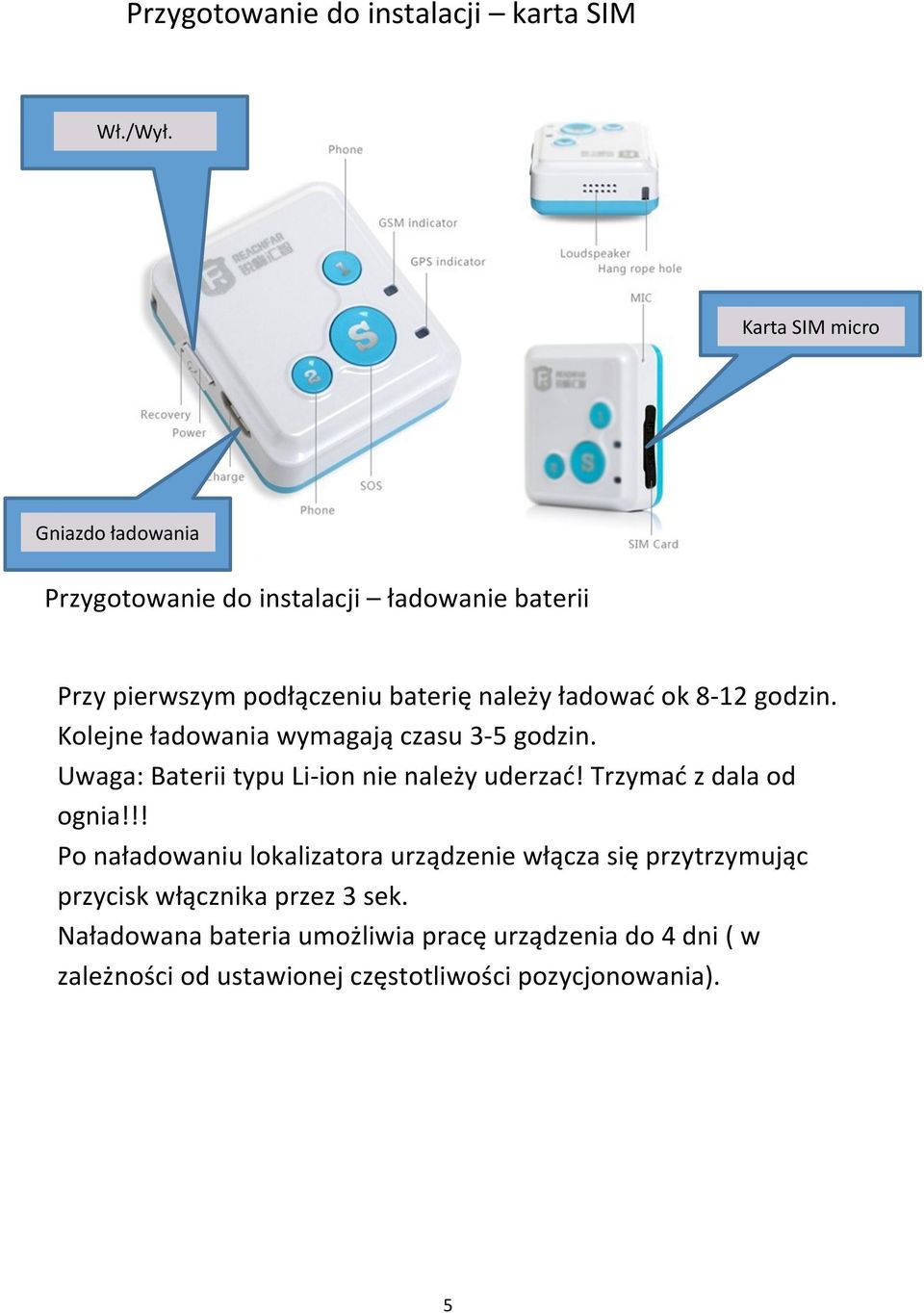

5 Przygotowanie do instalacji karta SIM Wł./Wył. Karta SIM micro Gniazdo ładowania Przygotowanie do instalacji ładowanie baterii Przy pierwszym podłączeniu baterię należy ładować ok 8-12 godzin. Kolejne ładowania wymagają czasu 3-5 godzin. Uwaga: Baterii typu Li- ion nie należy uderzać! Trzymać z dala od ognia!!! Po naładowaniu lokalizatora urządzenie włącza się przytrzymując przycisk włącznika przez 3 sek. Naładowana bateria umożliwia pracę urządzenia do 4 dni ( w zależności od ustawionej częstotliwości pozycjonowania). 5

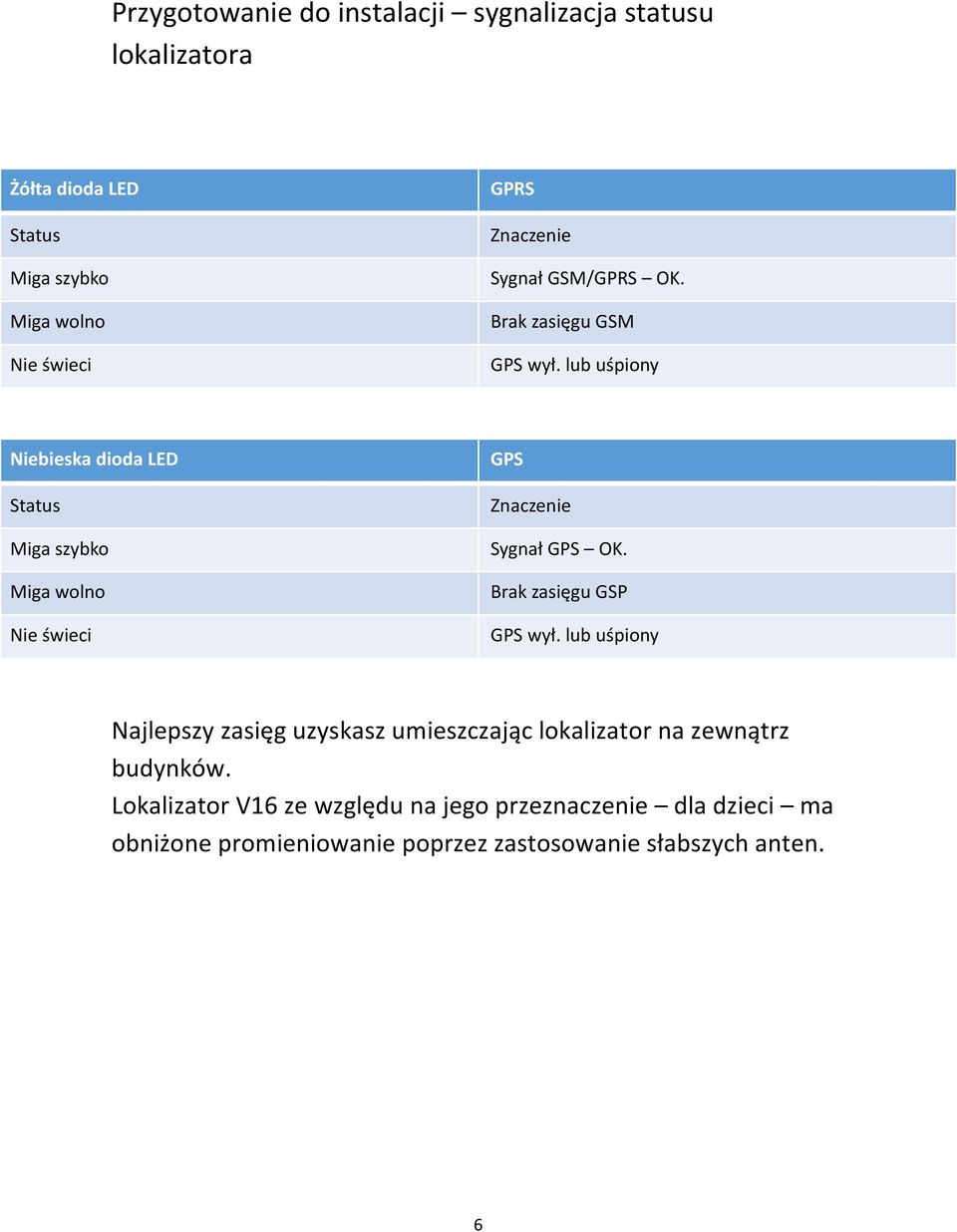

6 Przygotowanie do instalacji sygnalizacja statusu lokalizatora Żółta dioda LED Status Miga szybko Miga wolno Nie świeci GPRS Znaczenie Sygnał GSM/GPRS OK. Brak zasięgu GSM GPS wył. lub uśpiony Niebieska dioda LED Status Miga szybko Miga wolno Nie świeci GPS Znaczenie Sygnał GPS OK. Brak zasięgu GSP GPS wył. lub uśpiony Najlepszy zasięg uzyskasz umieszczając lokalizator na zewnątrz budynków. Lokalizator V16 ze względu na jego przeznaczenie dla dzieci ma obniżone promieniowanie poprzez zastosowanie słabszych anten. 6

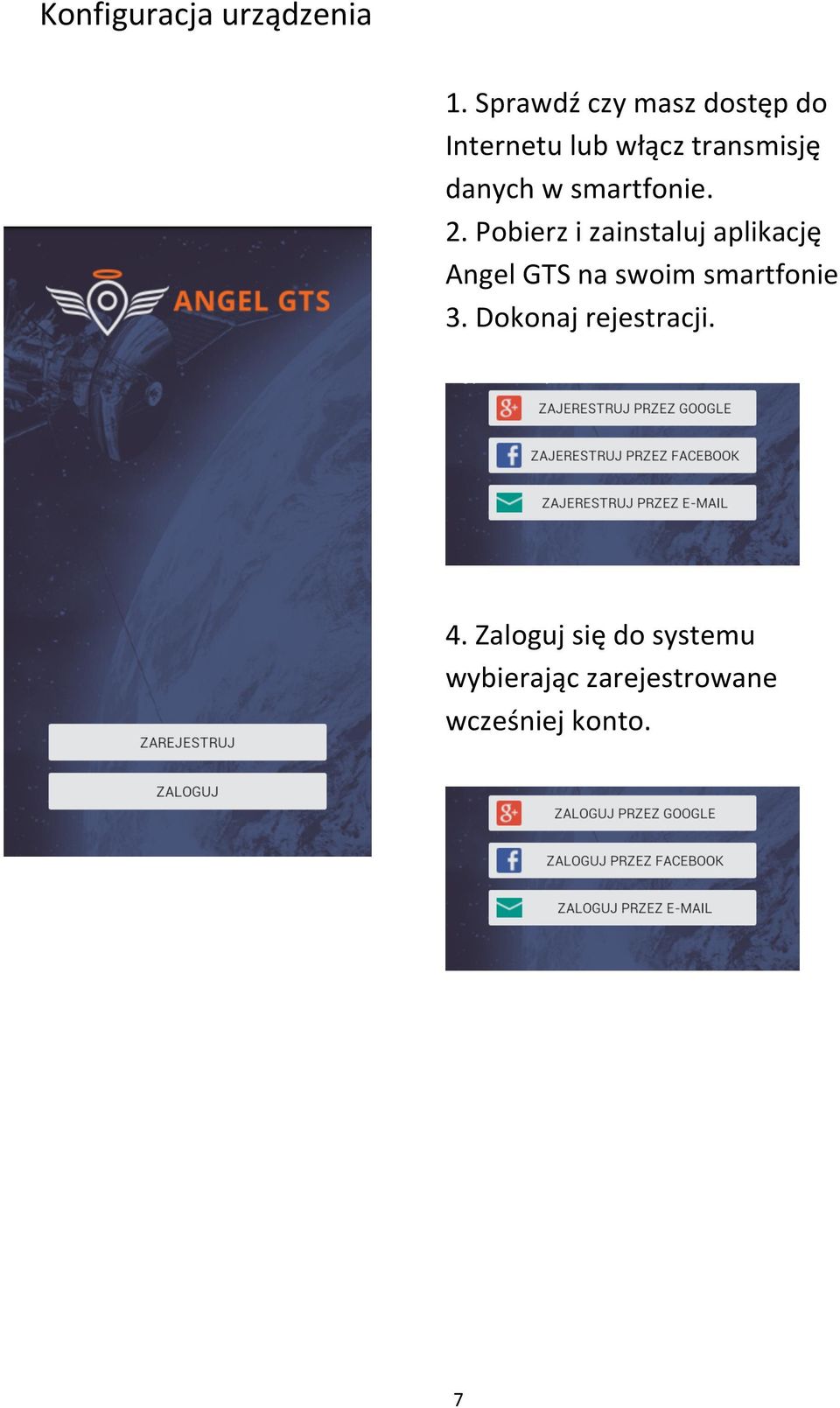

7 Konfiguracja urządzenia 1. Sprawdź czy masz dostęp do Internetu lub włącz transmisję danych w smartfonie. 2. Pobierz i zainstaluj aplikację Angel GTS na swoim smartfonie 3. Dokonaj rejestracji. 4. Zaloguj się do systemu wybierając zarejestrowane wcześniej konto. 7

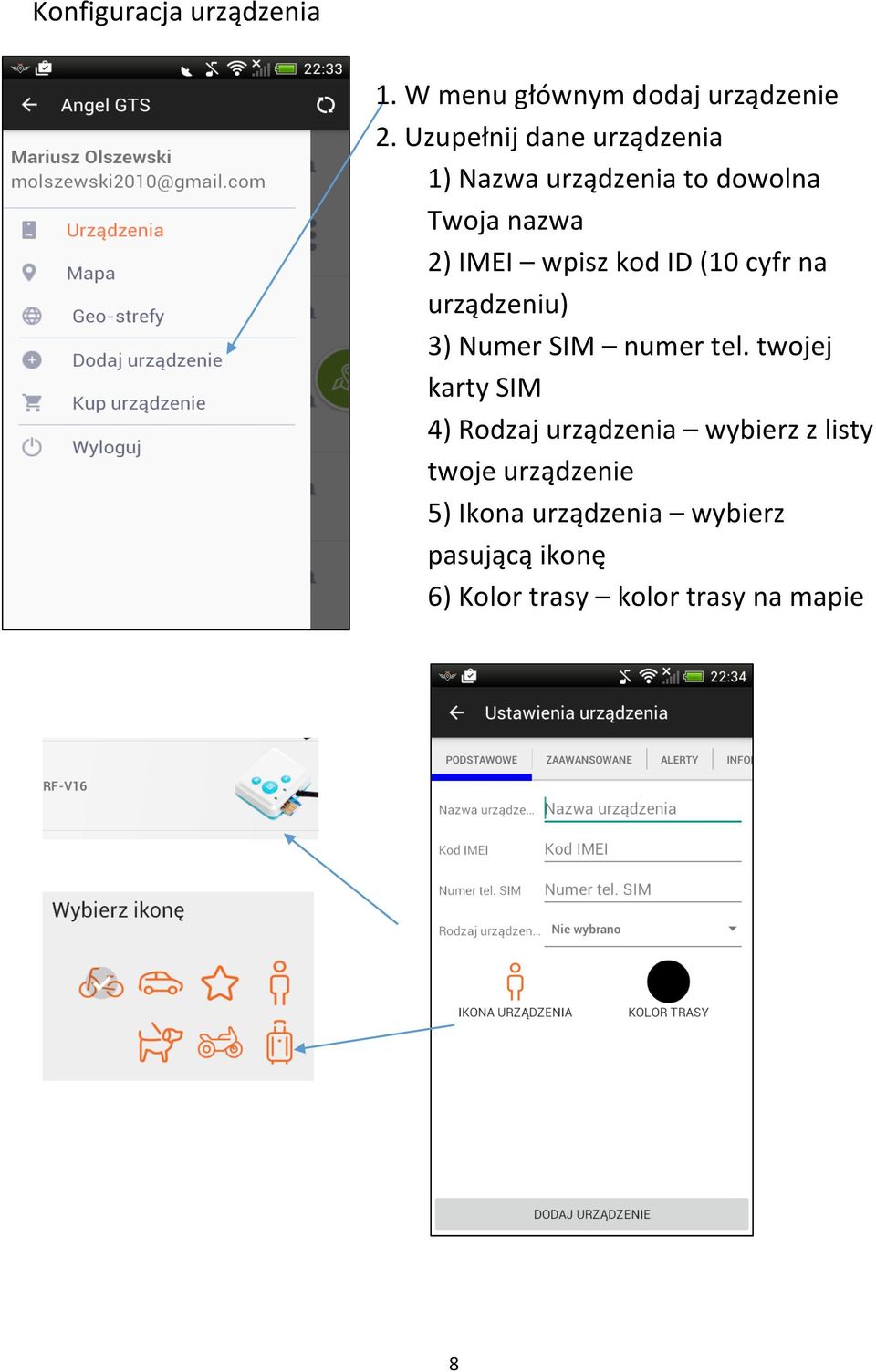

8 Konfiguracja urządzenia 1. W menu głównym dodaj urządzenie 2. Uzupełnij dane urządzenia 1) Nazwa urządzenia to dowolna Twoja nazwa 2) IMEI wpisz kod ID (10 cyfr na urządzeniu) 3) Numer SIM numer tel. twojej karty SIM 4) Rodzaj urządzenia wybierz z listy twoje urządzenie 5) Ikona urządzenia wybierz pasującą ikonę 6) Kolor trasy kolor trasy na mapie 8

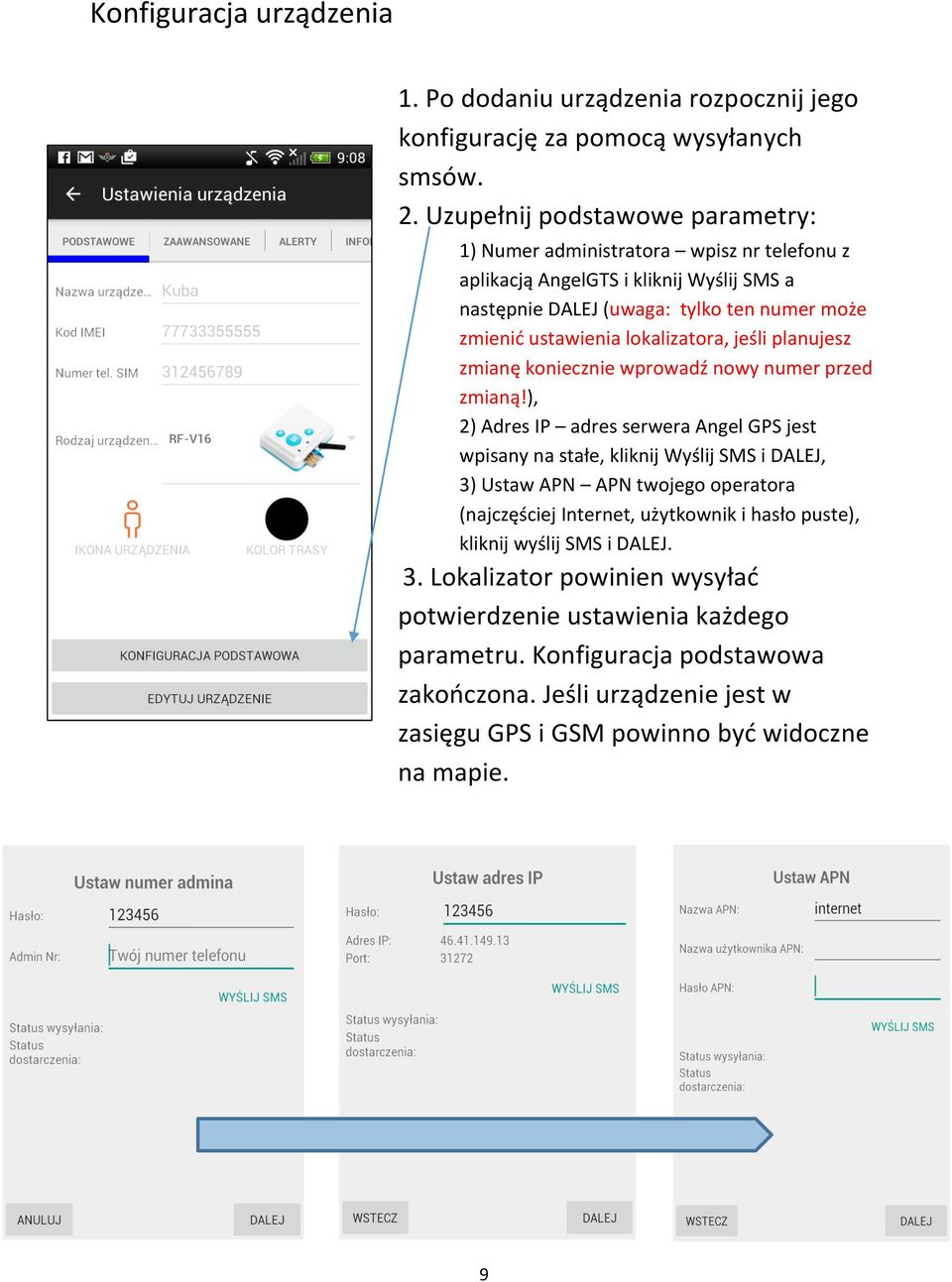

9 Konfiguracja urządzenia 1. Po dodaniu urządzenia rozpocznij jego konfigurację za pomocą wysyłanych smsów. 2. Uzupełnij podstawowe parametry: 1) Numer administratora wpisz nr telefonu z aplikacją AngelGTS i kliknij Wyślij SMS a następnie DALEJ (uwaga: tylko ten numer może zmienić ustawienia lokalizatora, jeśli planujesz zmianę koniecznie wprowadź nowy numer przed zmianą!), 2) Adres IP adres serwera Angel GPS jest wpisany na stałe, kliknij Wyślij SMS i DALEJ, 3) Ustaw APN APN twojego operatora (najczęściej Internet, użytkownik i hasło puste), kliknij wyślij SMS i DALEJ. 3. Lokalizator powinien wysyłać potwierdzenie ustawienia każdego parametru. Konfiguracja podstawowa zakończona. Jeśli urządzenie jest w zasięgu GPS i GSM powinno być widoczne na mapie. 9

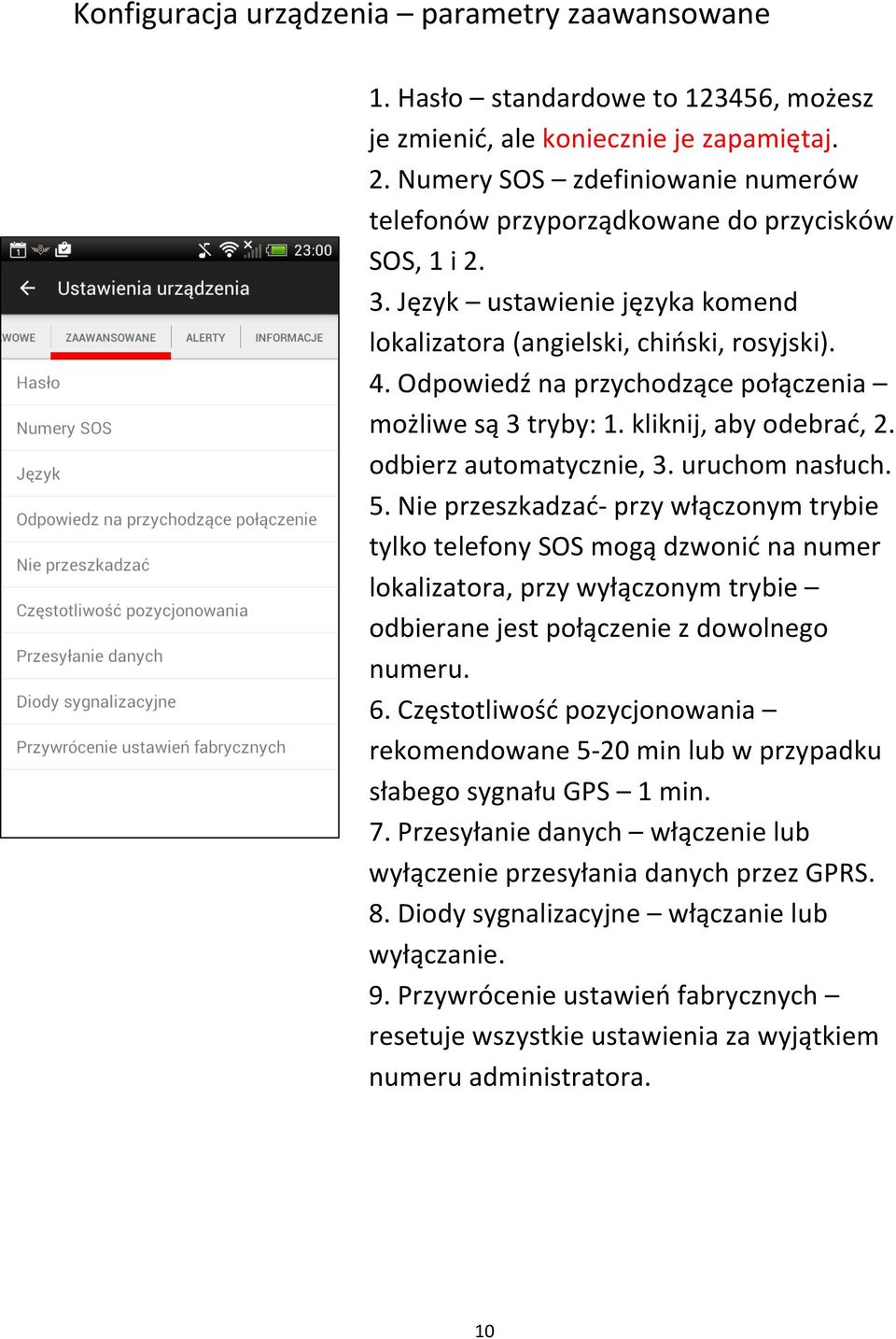

10 Konfiguracja urządzenia parametry zaawansowane 1. Hasło standardowe to , możesz je zmienić, ale koniecznie je zapamiętaj. 2. Numery SOS zdefiniowanie numerów telefonów przyporządkowane do przycisków SOS, 1 i Język ustawienie języka komend lokalizatora (angielski, chiński, rosyjski). 4. Odpowiedź na przychodzące połączenia możliwe są 3 tryby: 1. kliknij, aby odebrać, 2. odbierz automatycznie, 3. uruchom nasłuch. 5. Nie przeszkadzać- przy włączonym trybie tylko telefony SOS mogą dzwonić na numer lokalizatora, przy wyłączonym trybie odbierane jest połączenie z dowolnego numeru. 6. Częstotliwość pozycjonowania rekomendowane 5-20 min lub w przypadku słabego sygnału GPS 1 min. 7. Przesyłanie danych włączenie lub wyłączenie przesyłania danych przez GPRS. 8. Diody sygnalizacyjne włączanie lub wyłączanie. 9. Przywrócenie ustawień fabrycznych resetuje wszystkie ustawienia za wyjątkiem numeru administratora. 10

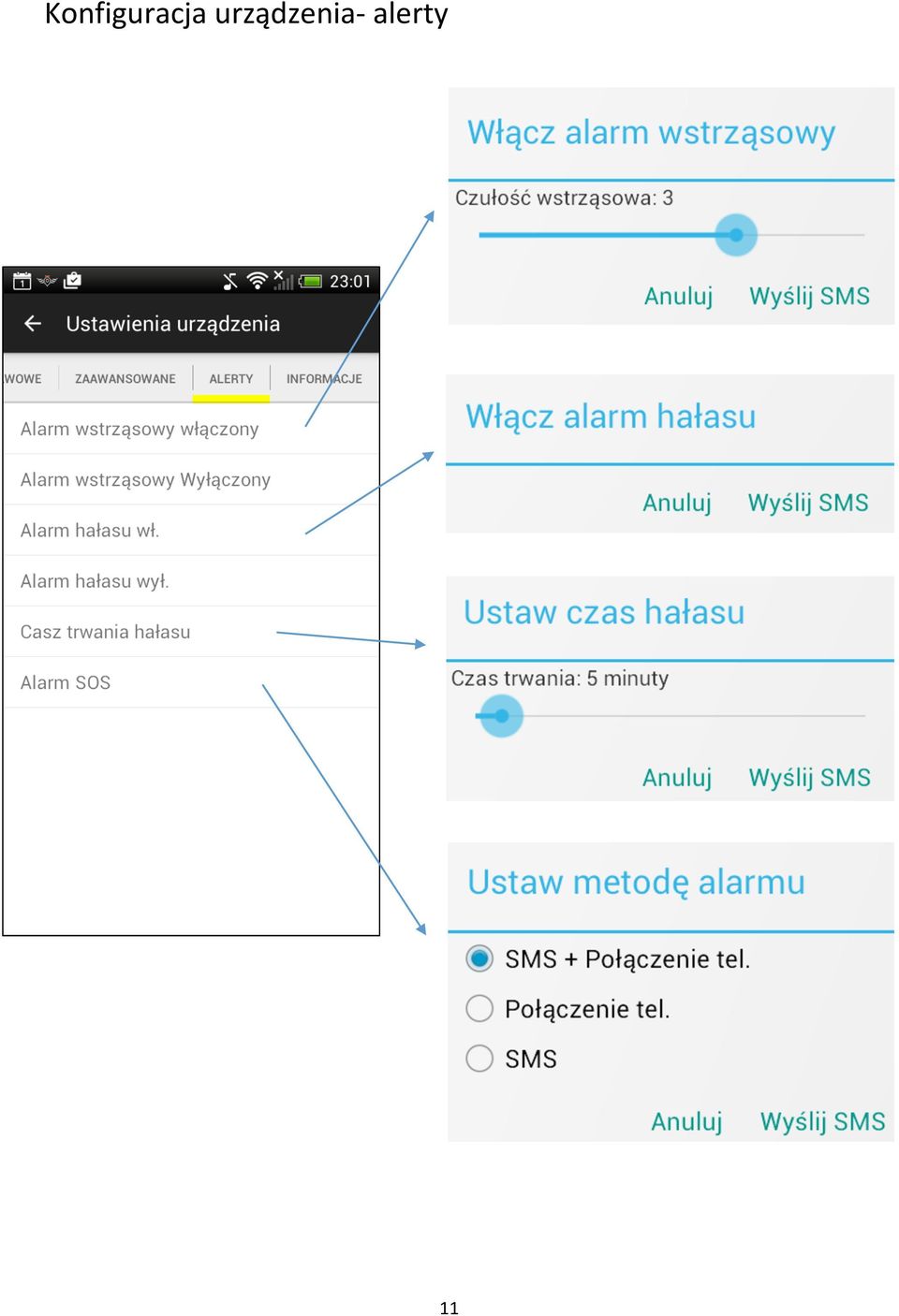

11 Konfiguracja urządzenia- alerty 11

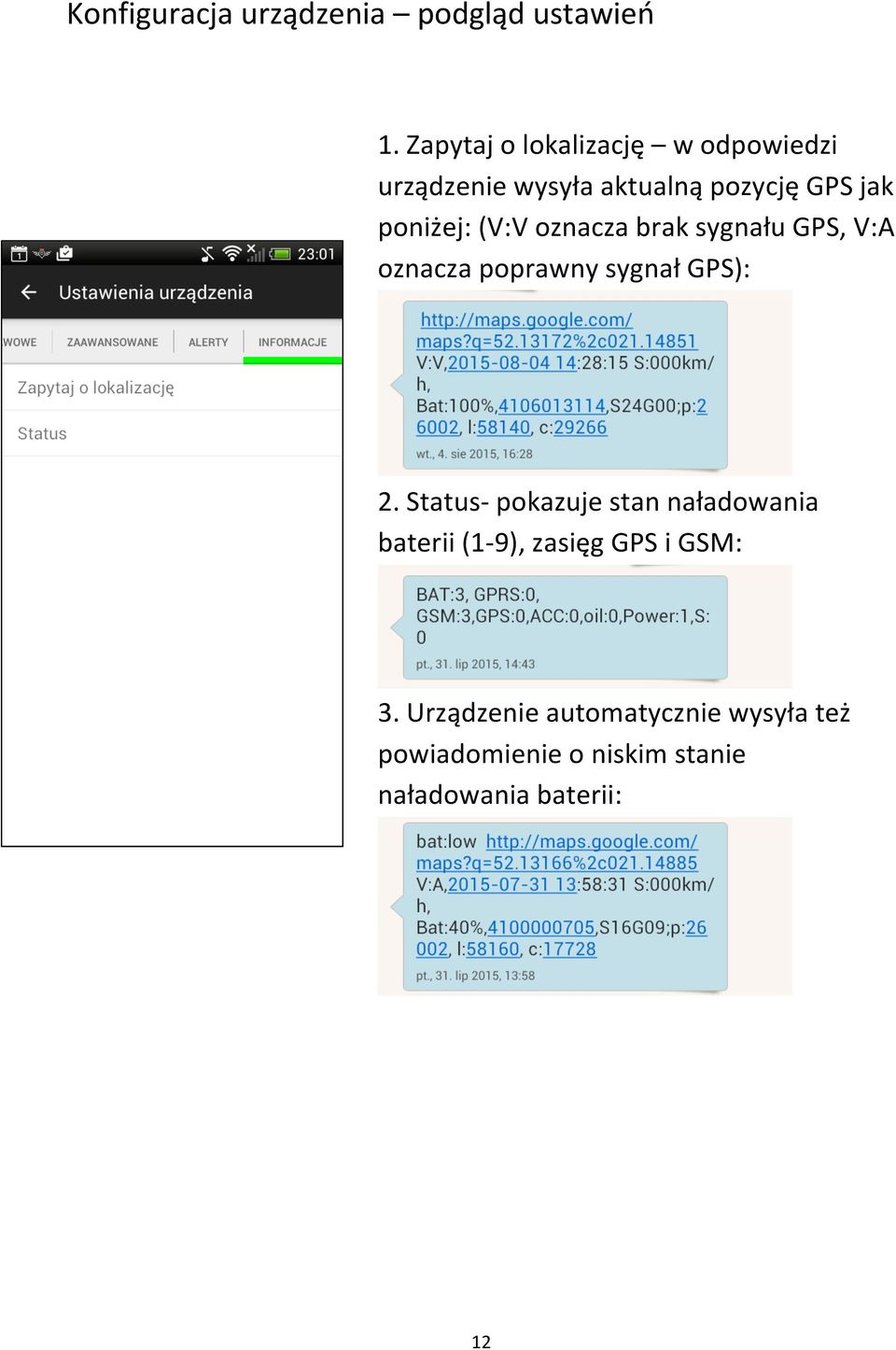

12 Konfiguracja urządzenia podgląd ustawień 1. Zapytaj o lokalizację w odpowiedzi urządzenie wysyła aktualną pozycję GPS jak poniżej: (V:V oznacza brak sygnału GPS, V:A oznacza poprawny sygnał GPS): 2. Status- pokazuje stan naładowania baterii (1-9), zasięg GPS i GSM: 3. Urządzenie automatycznie wysyła też powiadomienie o niskim stanie naładowania baterii: 12

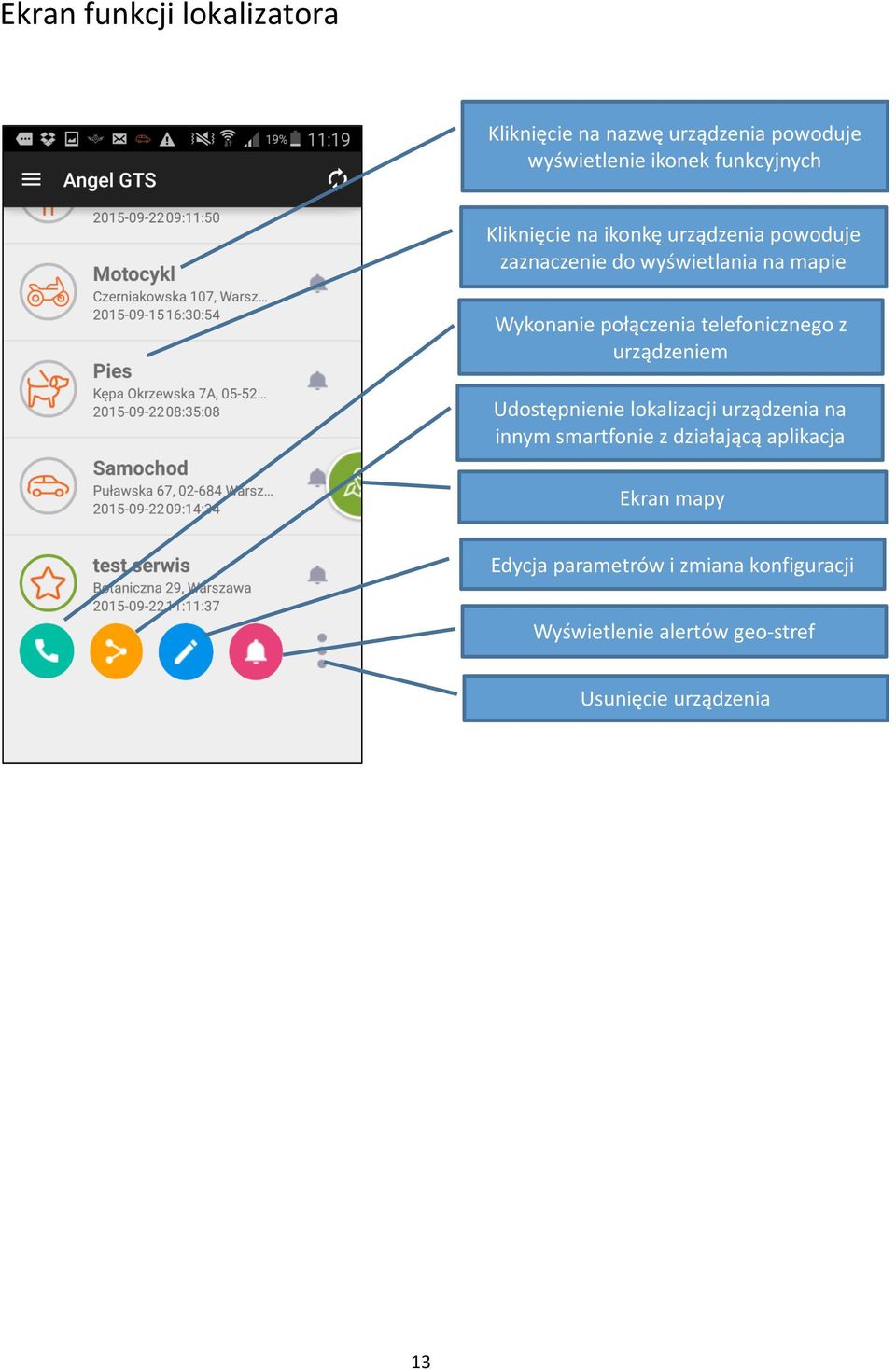

13 Ekran funkcji lokalizatora Kliknięcie na nazwę urządzenia powoduje wyświetlenie ikonek funkcyjnych Kliknięcie na ikonkę urządzenia powoduje zaznaczenie do wyświetlania na mapie Wykonanie połączenia telefonicznego z urządzeniem Udostępnienie lokalizacji urządzenia na innym smartfonie z działającą aplikacja Angel GTS Ekran mapy Edycja parametrów i zmiana konfiguracji Wyświetlenie alertów geo- stref Usunięcie urządzenia 13

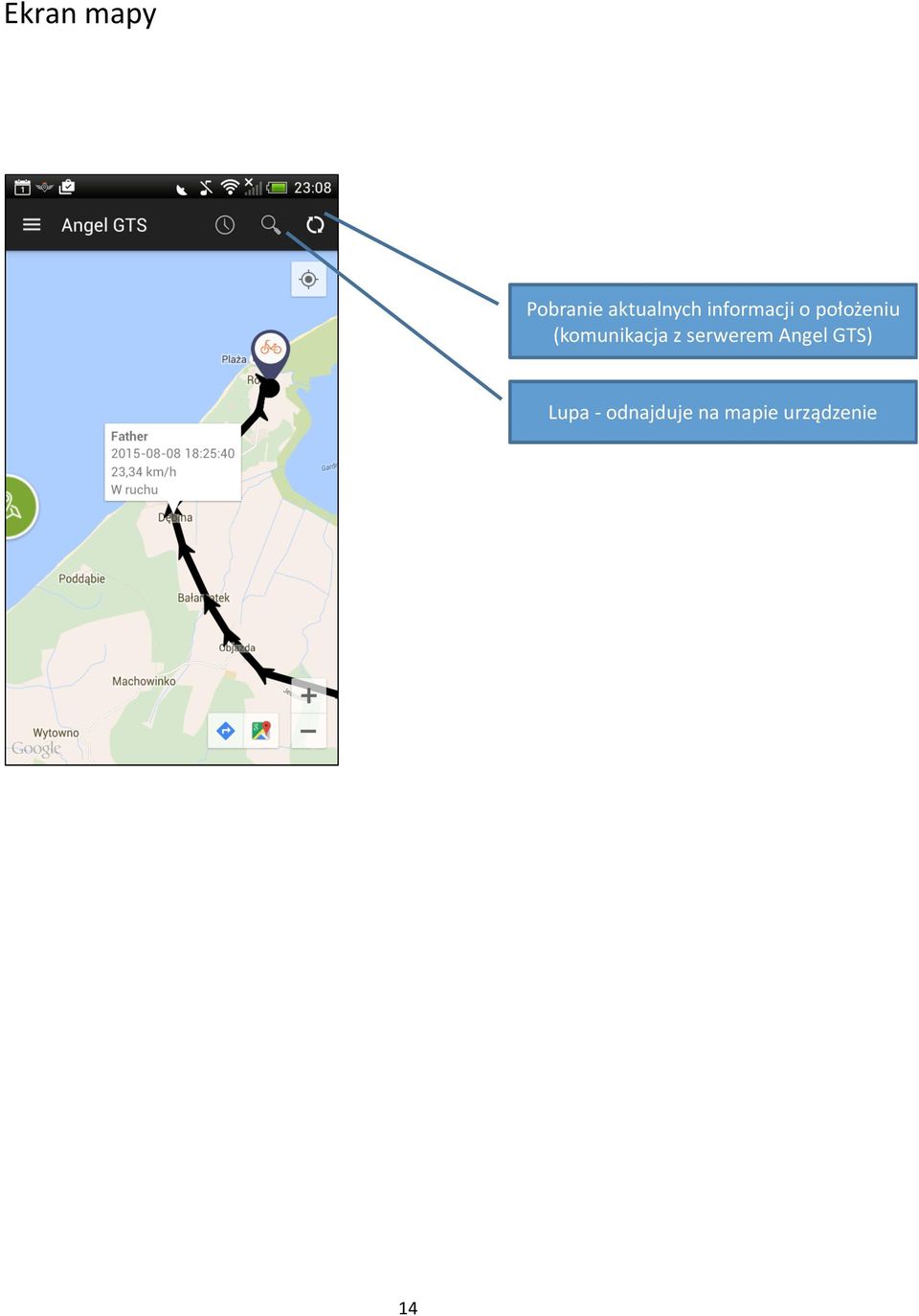

14 Ekran mapy Pobranie aktualnych informacji o położeniu (komunikacja z serwerem Angel GTS) Lupa - odnajduje na mapie urządzenie 14

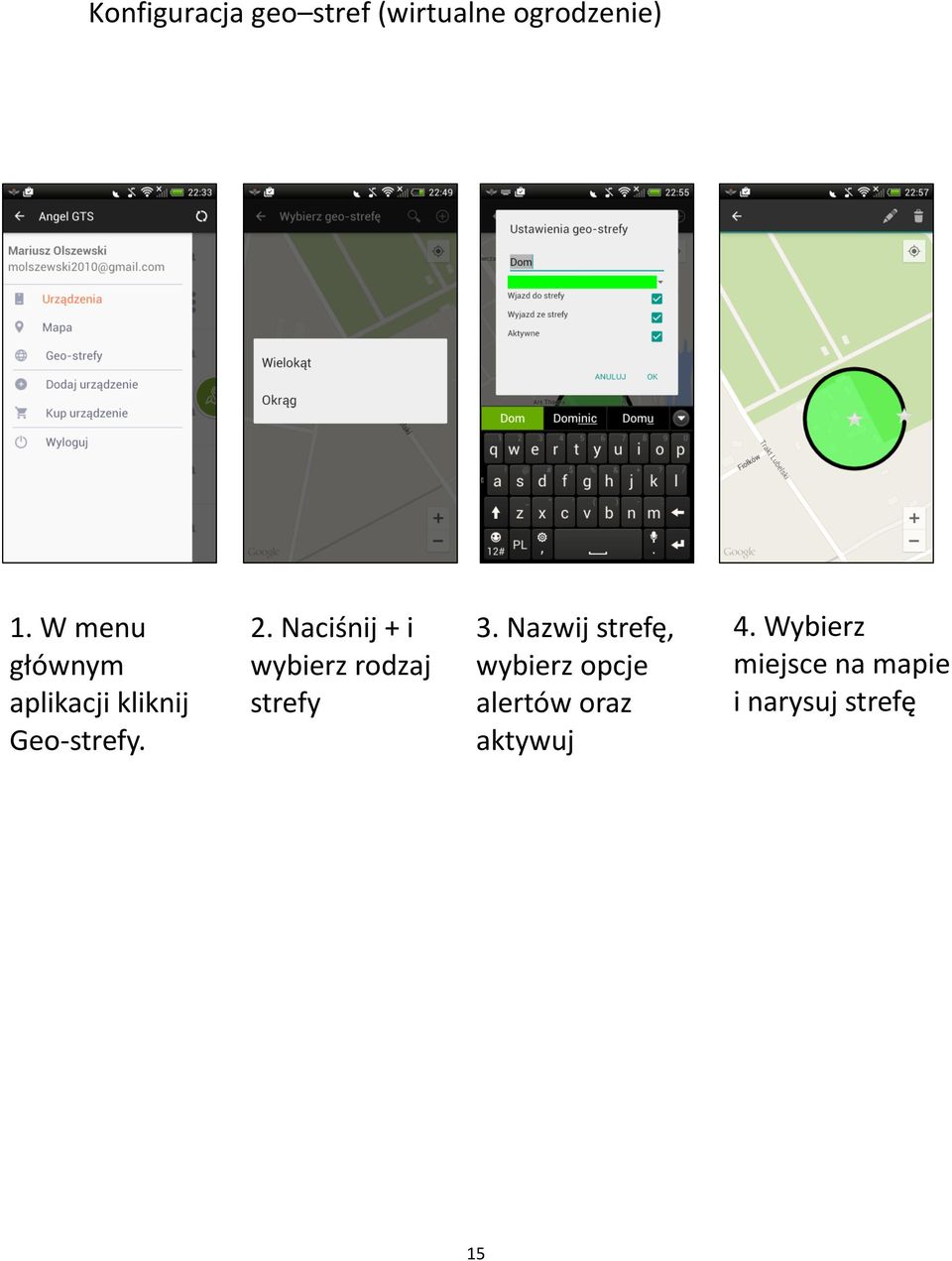

15 Konfiguracja geo stref (wirtualne ogrodzenie) 1. W menu głównym aplikacji kliknij Geo- strefy. 2. Naciśnij + i wybierz rodzaj strefy 3. Nazwij strefę, wybierz opcje alertów oraz aktywuj 4. Wybierz miejsce na mapie i narysuj strefę 15

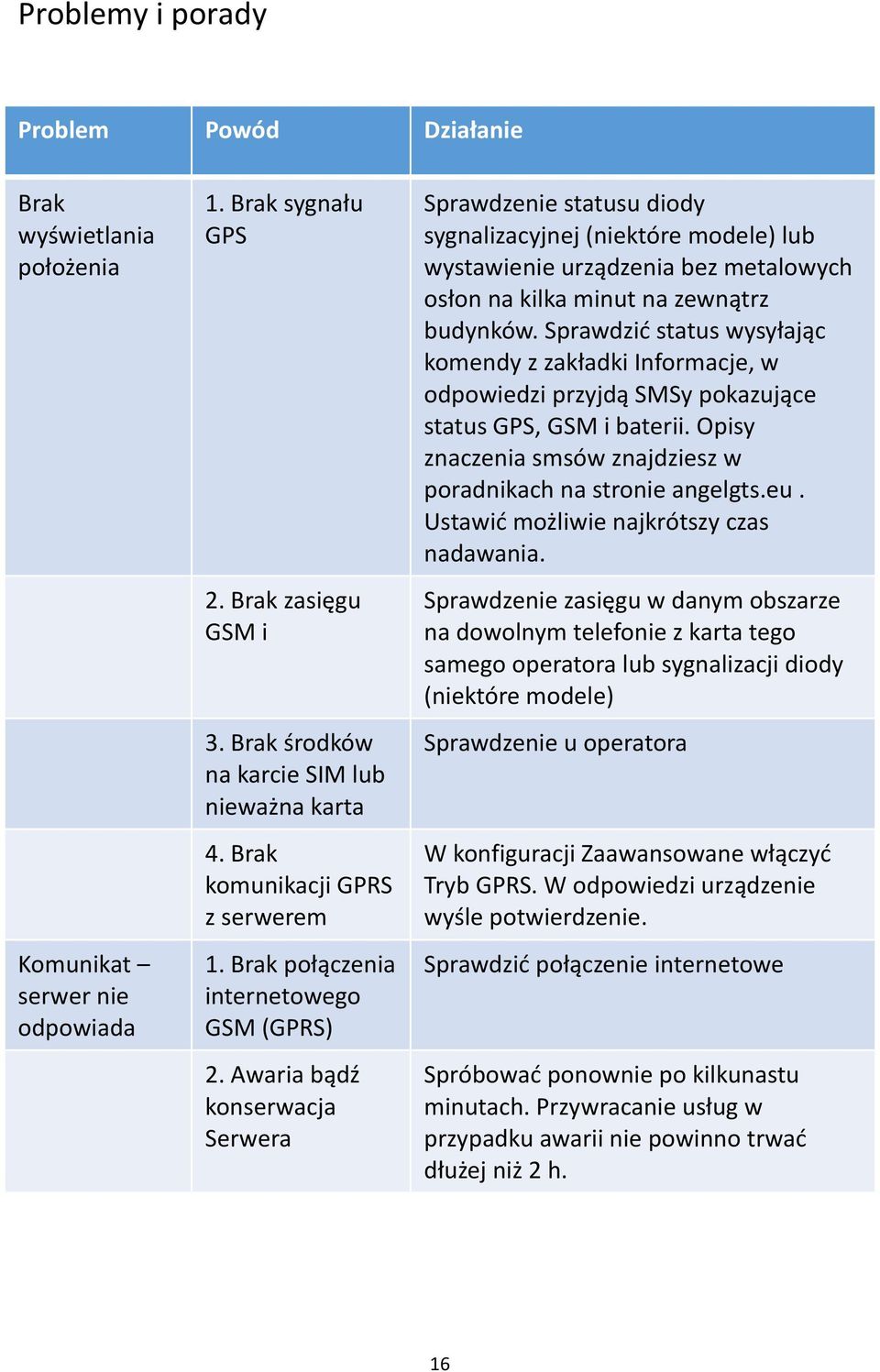

16 Problemy i porady Problem Powód Działanie Brak wyświetlania położenia Komunikat serwer nie odpowiada 1. Brak sygnału GPS 2. Brak zasięgu GSM i 3. Brak środków na karcie SIM lub nieważna karta 4. Brak komunikacji GPRS z serwerem 1. Brak połączenia internetowego GSM (GPRS) 2. Awaria bądź konserwacja Serwera Sprawdzenie statusu diody sygnalizacyjnej (niektóre modele) lub wystawienie urządzenia bez metalowych osłon na kilka minut na zewnątrz budynków. Sprawdzić status wysyłając komendy z zakładki Informacje, w odpowiedzi przyjdą SMSy pokazujące status GPS, GSM i baterii. Opisy znaczenia smsów znajdziesz w poradnikach na stronie angelgts.eu. Ustawić możliwie najkrótszy czas nadawania. Sprawdzenie zasięgu w danym obszarze na dowolnym telefonie z karta tego samego operatora lub sygnalizacji diody (niektóre modele) Sprawdzenie u operatora W konfiguracji Zaawansowane włączyć Tryb GPRS. W odpowiedzi urządzenie wyśle potwierdzenie. Sprawdzić połączenie internetowe Spróbować ponownie po kilkunastu minutach. Przywracanie usług w przypadku awarii nie powinno trwać dłużej niż 2 h. 16
