7. Montaż podgrzewanego stołu i zasilacza
|
|
- Jan Lisowski
- 5 lat temu
- Przeglądów:
Transkrypt
1 7. Montaż podgrzewanego stołu i zasilacza (owijka tekstylna) Written By: Jakub Dolezal 2018 manual.prusa3d.com/ Page 1 of 17
2 Step 1 Narzędzia niezbędne w tym rozdziale Szczypce spiczaste do montażu podgrzewanego stołu Klucz imbusowy 2.5 mm do śrub M3 Klucz imbusowy 2 mm dla wyrównania podgrzewanego stołu Step 2 Różne wersje podgrzewanego stołu Rozpakuj swój stół podgrzewany i sprawdź, którą wersję posiadasz: z przymocowanymi przewodami, proszę przejść do Krok 3 z przymocowanymi przewodami, proszę przejść do Krok manual.prusa3d.com/ Page 2 of 17

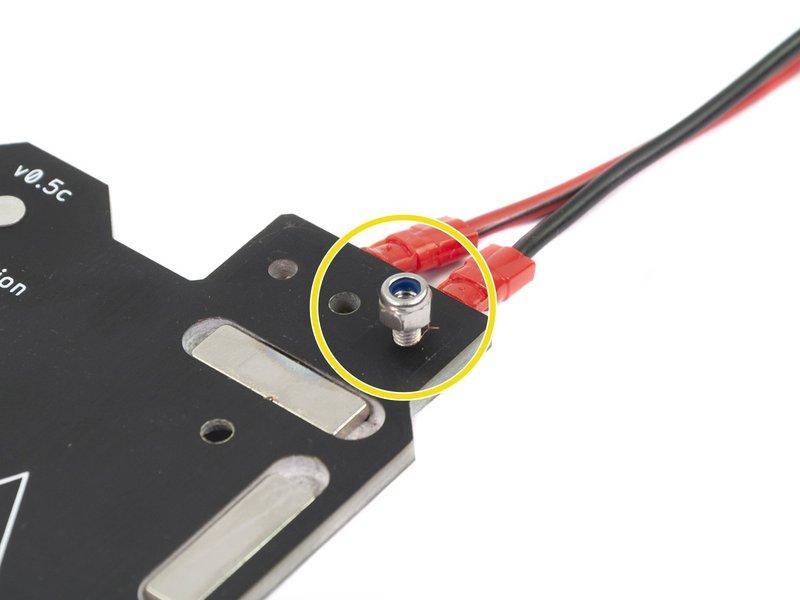

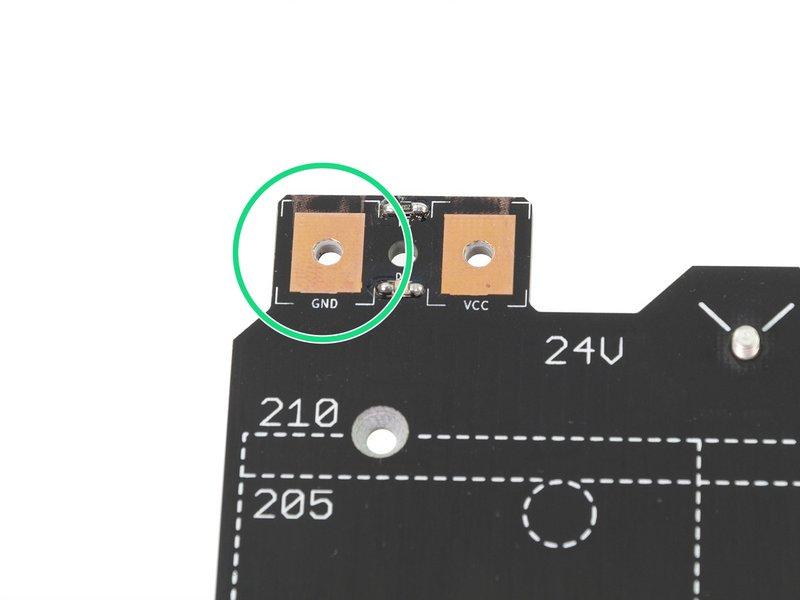

3 Step 3 Montaż przewodów podgrzewanego stołu (część 1) Dla następnego kroku przygotuj: Podgrzewany stół MK52 24V (1x) Przewód zasilający (1x) Śruba M3x10 (2x) Podkładka M3/3,2/9/0,8 (2x) Nakrętka samokontrująca M3nN (2x) BARDZO WAŻNE JEST' prawidłowe umieszczenie przewodów zasilających. Spójrz na złącza zanim zaczniesz montaż. Lewe złącze, oznaczone jako "GND" musi być połączone z CZARNYM PRZEWODEM manual.prusa3d.com/ Page 3 of 17

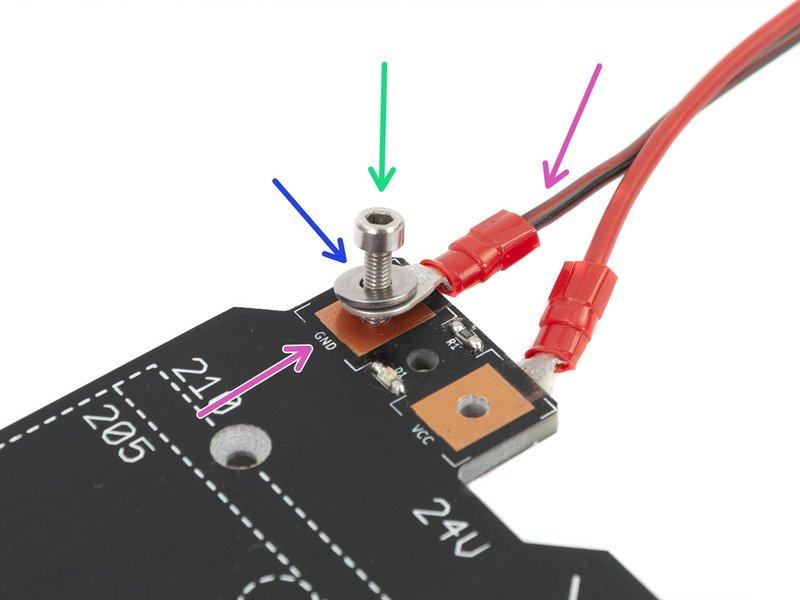

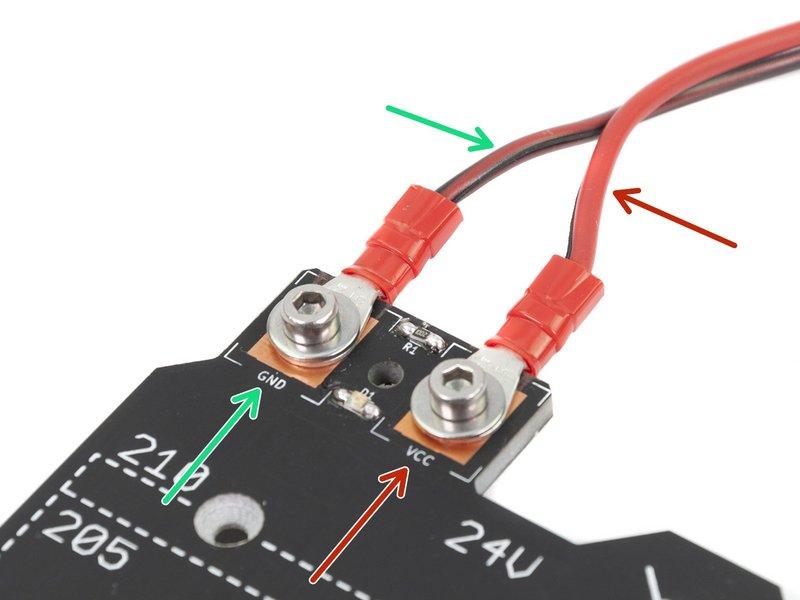

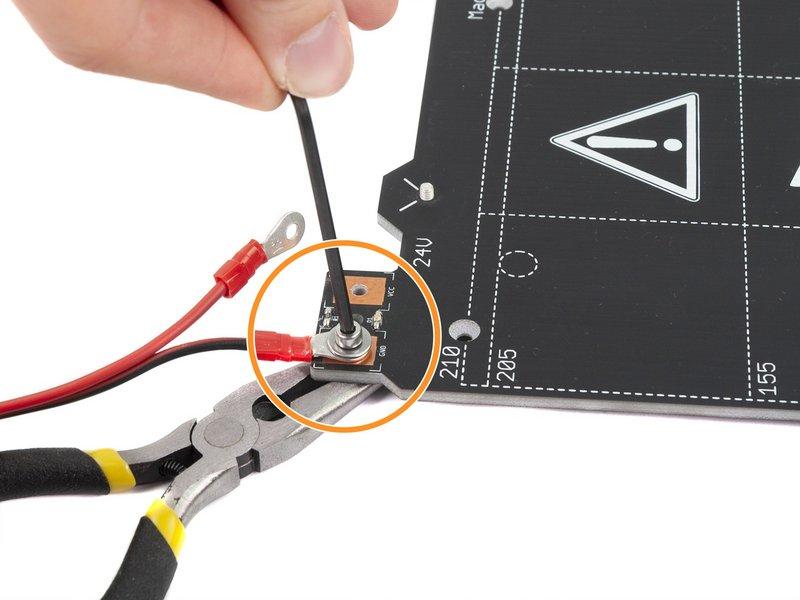

4 Step 4 Montaż przewodów podgrzewanego stołu (część 2) Umieść czarny przewód nad złączem z napisem "GND". Upewnij się, że używasz okrągłego konektora. Umieść podkładkę nad złączem przewodu. Wsuń śrubę M3x10 do końca. Przytrzymaj śrubę i ostrożnie obróć podgrzewany stół do góry nogami. Umieść nakrętkę M3nN na śrubie dokręć lekko. Obróć podgrzewany stół z powrotem na drugą stronę i dokręć śrubę. Będziemy potrzebowali ustawić pozycję przewodów w następnym kroku, więc nie dokręcaj śruby zbyt mocno!. Powtórz powyższą procedurę dla drugiego (czerwonego) przewodu manual.prusa3d.com/ Page 4 of 17

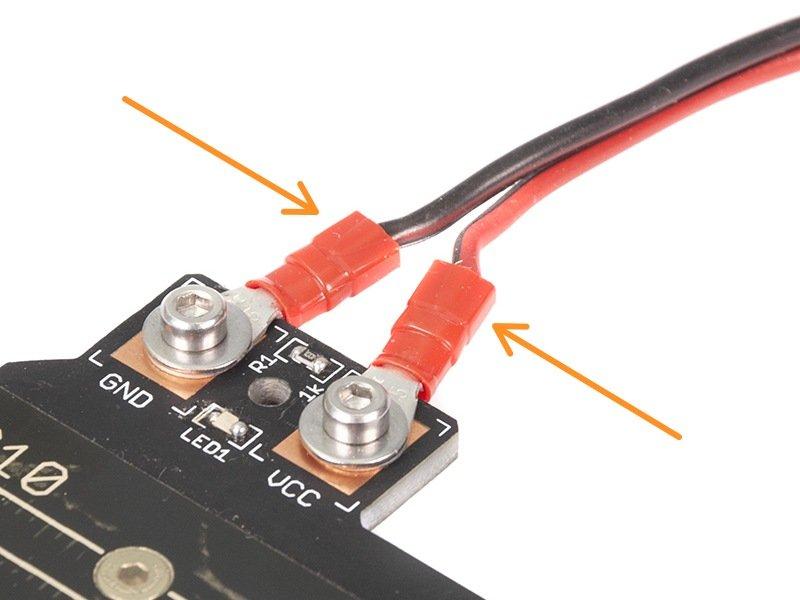

5 Step 5 Montaż przewodów podgrzewanego stołu (część 1) Zanim przejdziemy dalej, sprawdź czy przewód jest prawidłowo podłączony i dociśnięty do złącza na podgrzewanym stole. CZARNY przewód musi być podłączony do złącza oznaczonego "GND" CZERWONY przewód musi być podłączony do złącza oznaczonego "VCC" Konstrukcja pokrywy przewodów, która zostanie zamontowana później, wymaga aby złącza były nieznacznie skierowane w swoją stronę. Ściśnij je lekko ku sobie, ale zostaw między nimi odstęp!. Wygląd podgrzewanego stołu może różnić się od pokazanego na ostatniej ilustracji. Teraz dokręć obydwie śruby używając klucza imbusowego i szczypiec manual.prusa3d.com/ Page 5 of 17

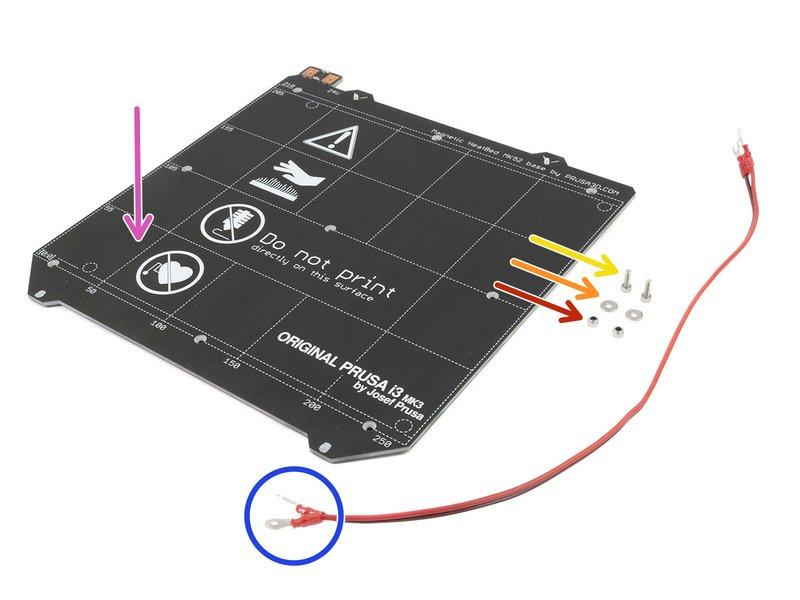

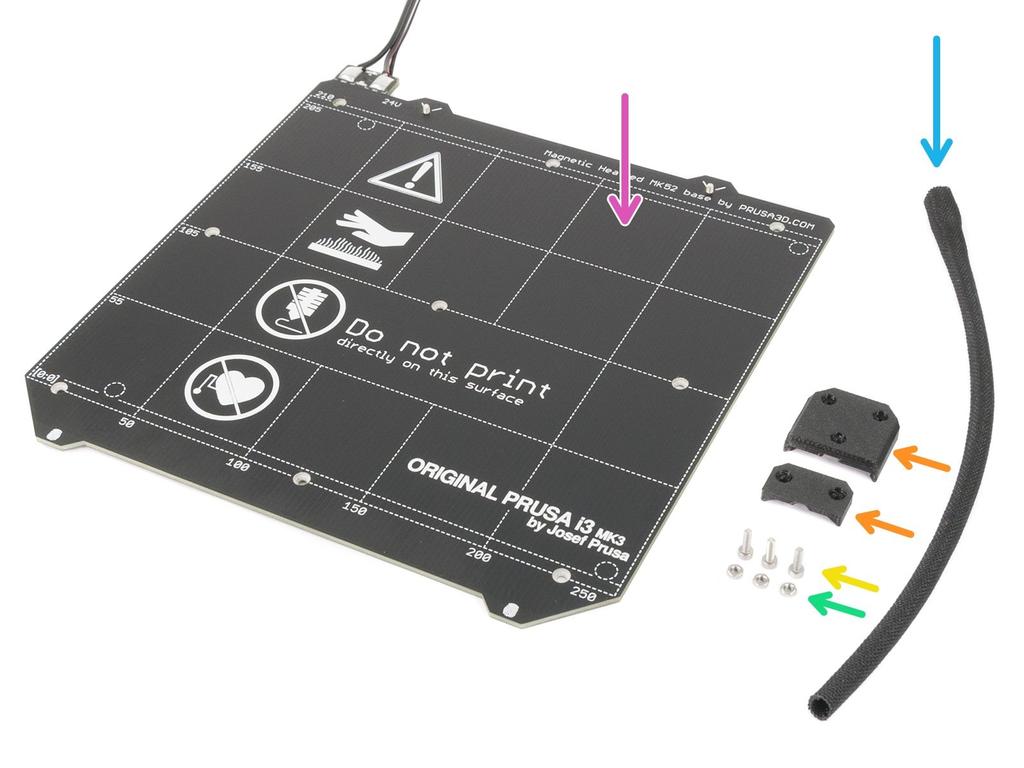

6 Step 6 Przygotowanie podgrzewanego stołu Dla następnych kroków przygotuj: Podgrzewany stół MK52 (1x) Owijka tekstylna 6x300 (1x) Nakrętka M3n (3x) Śruba M3x10 (3x) Pokrywa przewodów podgrzewanego stołu (1x) W przypadku, gdy przewody zasilające są przymocowane śrubami (nie są lutowane) to pokrywa przewodów różni się nieznacznie od tej przedstawionej na ilustracji, ale procedura montażu jest taka sama manual.prusa3d.com/ Page 6 of 17

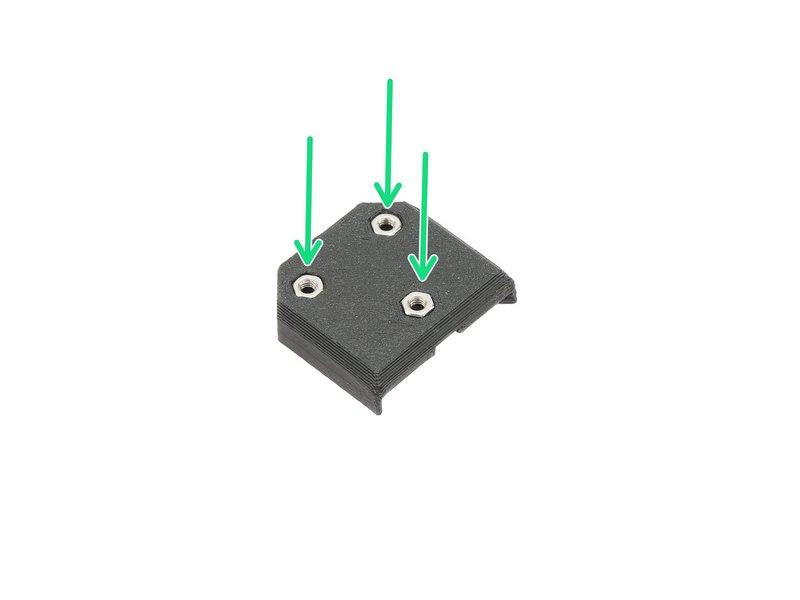

7 Step 7 Przygotowanie pokrywy przewodów podgrzewanego stołu Umieść nakrętki M3n w wydrukowanej części. Jeśli nie możesz włożyć nakrętki M3 do końca, nie używaj nadmiernej siły. Wkręć śrubę M3 z drugiej strony wydrukowanej części i dokręcaj ją aż dociągniesz nakrętkę do dna gniazda. Uważaj aby nie uszkodzić części drukowanej przez zbyt mocne dokręcenie śruby! W przypadku, gdy przewody zasilające są przymocowane śrubami (nie są lutowane) to pokrywa przewodów różni się nieznacznie od tej przedstawionej na ilustracji, ale procedura montażu jest taka sama manual.prusa3d.com/ Page 7 of 17

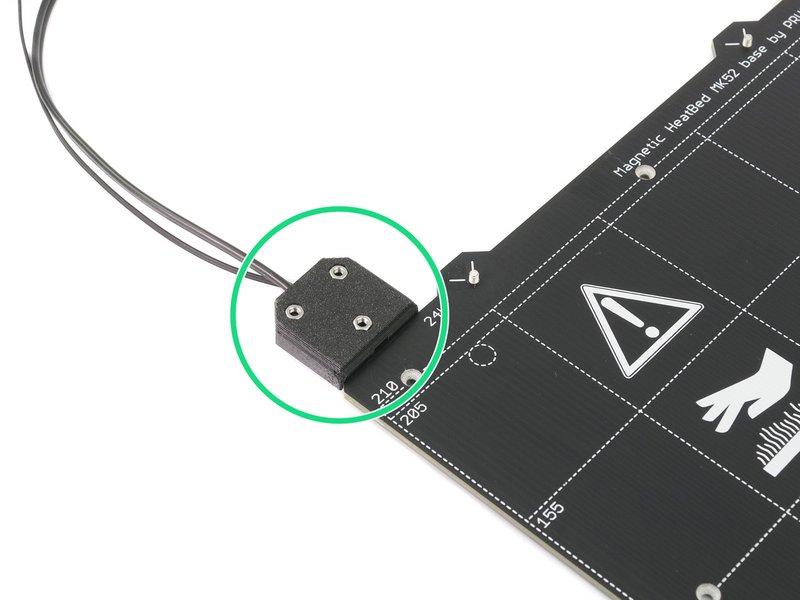

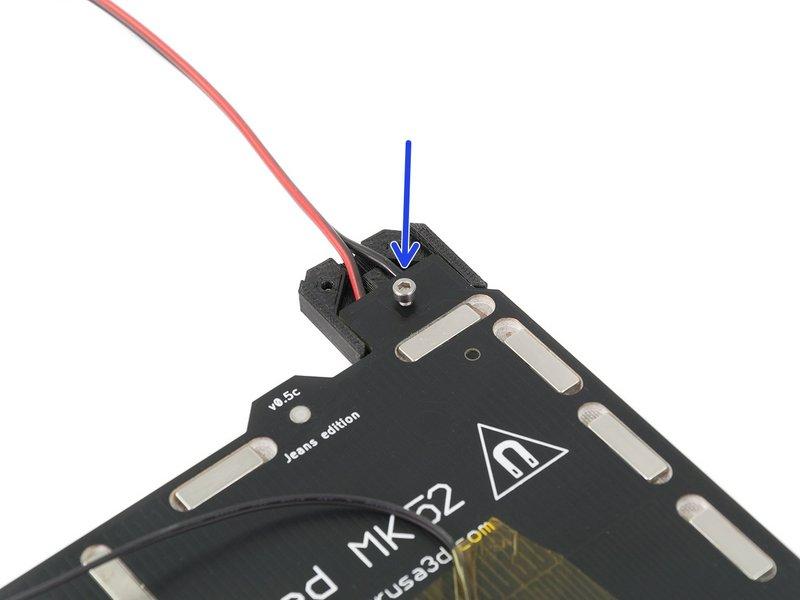

8 Step 8 Montaż osłony przewodów podgrzewanego stołu Umieść pokrywę przewodów podgrzewanego stołu aby przykryć luty i diodę LED. Dokręć osłonę do podgrzewanego stołu używając śruby M3x10 i klucza imbusowego. Zwróć uwagę aby nie przyszczypnąć i nie przerwać żadnego z przewodów podgrzewanego stołu! 2018 manual.prusa3d.com/ Page 8 of 17

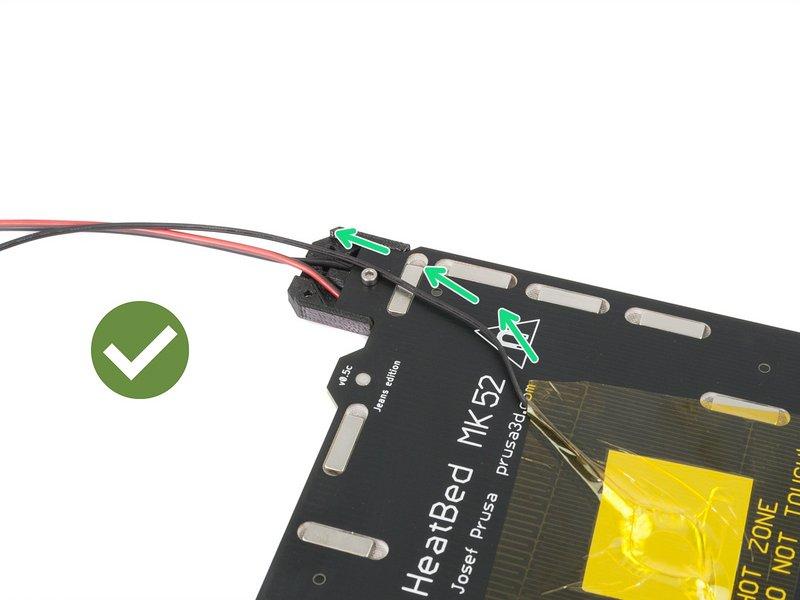

9 Step 9 Prawidłowa organizacja przewodów Nie naciągaj czarnego/białego przewodu termistora - zostaw trochę luzu pod stołem, aby jego ruch nie spowodował naciągnięcia przewodu i wyrwania go. Luz nie powinien jednak sprawiać, aby przewód zwisał bardziej niż kilka mm. Jeśli przewód będzie zbyt luźny to może przetrzeć się o ramę. Obróć podgrzewany stół aby to sprawdzić. Poprowadź czarny przewód termistora obok przewodu podgrzewanego stołu i zawiń go kilka razy dookoła (patrz ilustracja). Przewód termistora występuje w kolorze czarnym lub białym. Ich funkcjonalność jest taka sama manual.prusa3d.com/ Page 9 of 17

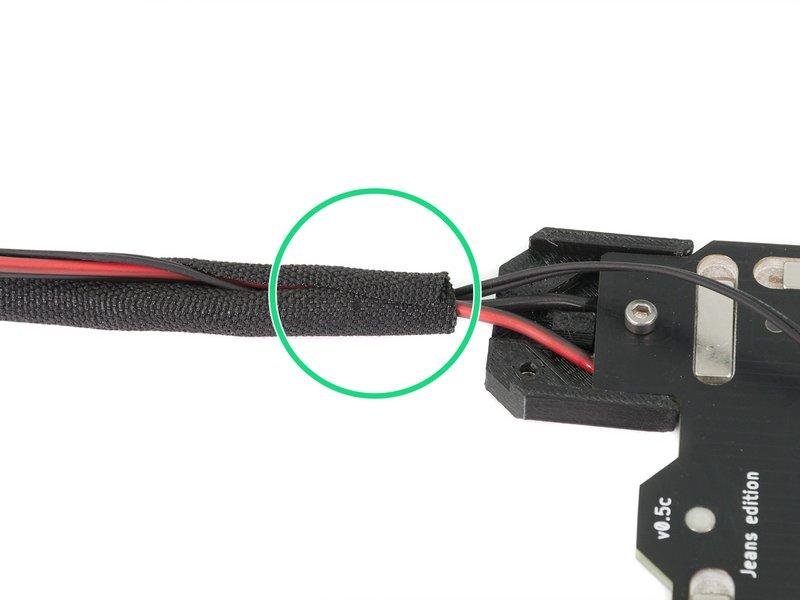

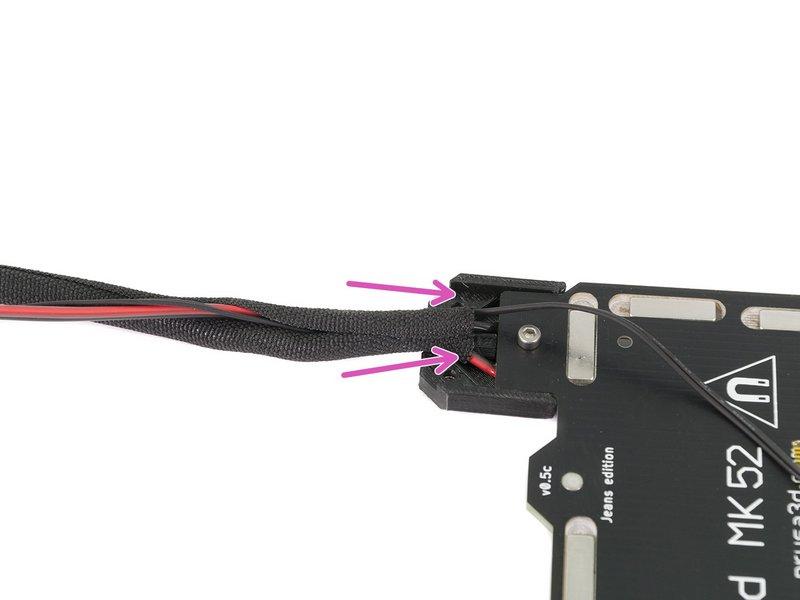

10 Step 10 Owijanie przewodów podgrzewanego stołu Owiń przewody podgrzewanego stołu owijką tekstylną. Zacznij od kilku centymetrów przewodu od strony osłony przewodów. Kiedy pierwsza pętla owijki będzie owinięta wokół przewodów, wsuń ją w pokrywę. Upewnij się, że jest wsunięta minimum 5-6 mm. Zanim kontynuujesz owijanie reszty przewodów, musisz przymocować owijkę do pokrywy. Przejdź do następnego kroku manual.prusa3d.com/ Page 10 of 17

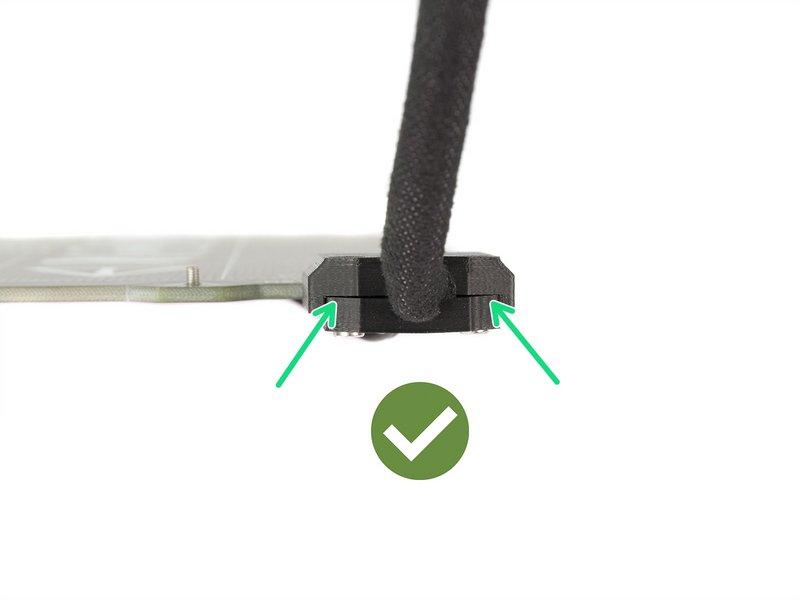

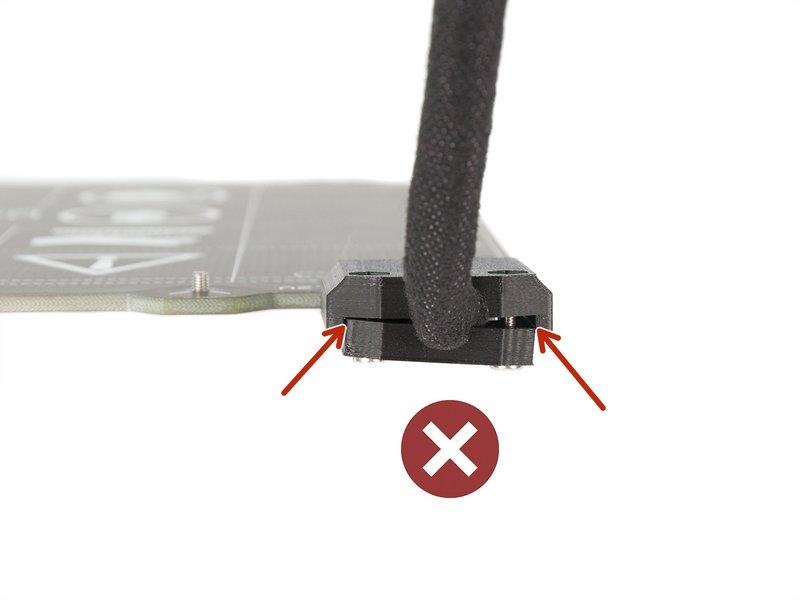

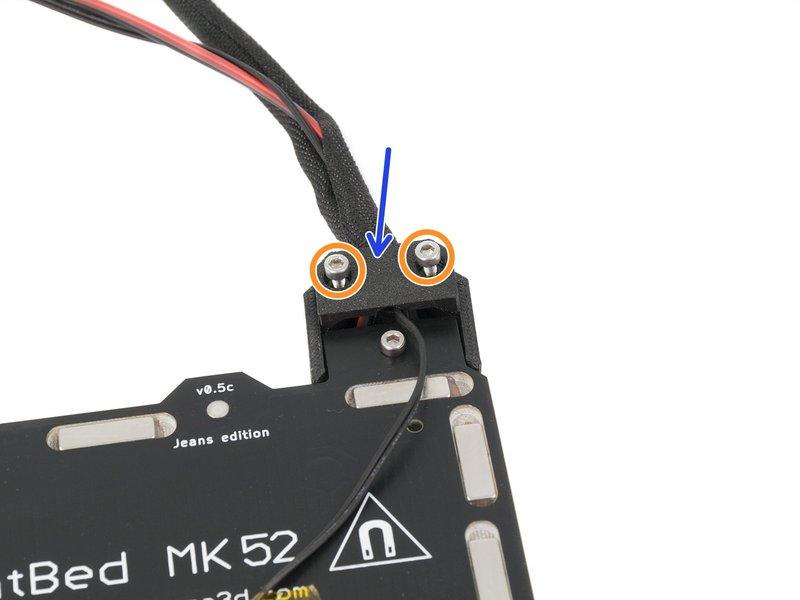

11 Step 11 Zamocowanie owijki tekstylnej Umieść drugą część pokrywy na końcu owijki tekstylnej. Upewnij się, że przewód termistora znajduje się pośrodku i przechodzi przez wycięcie w drukowanej części!!! W przeciwnym razie będzie zaciśnięty co może go przerwać!!! Umieść dwie śruby M3x10 i dokręć je. Postępuj ostrożnie, równomiernie dokręcając obie śruby. Nie dokręcaj śruby całkowicie tylko po jednej stronie, a potem po drugiej (patrz druga ilustracja)! Twoja dokręcona pokrywa powinna wyglądać tak jak na ostatniej ilustracji. Step 12 Zakończenie montażu owijki tekstylnej Teraz kontynuuj umieszczanie przewodów w tekstylnej owijce. Po zakończeniu lekko skręć owijkę (nie przewody w środku). Owijka równomiernie pokryje całą wiązkę przewodów manual.prusa3d.com/ Page 11 of 17

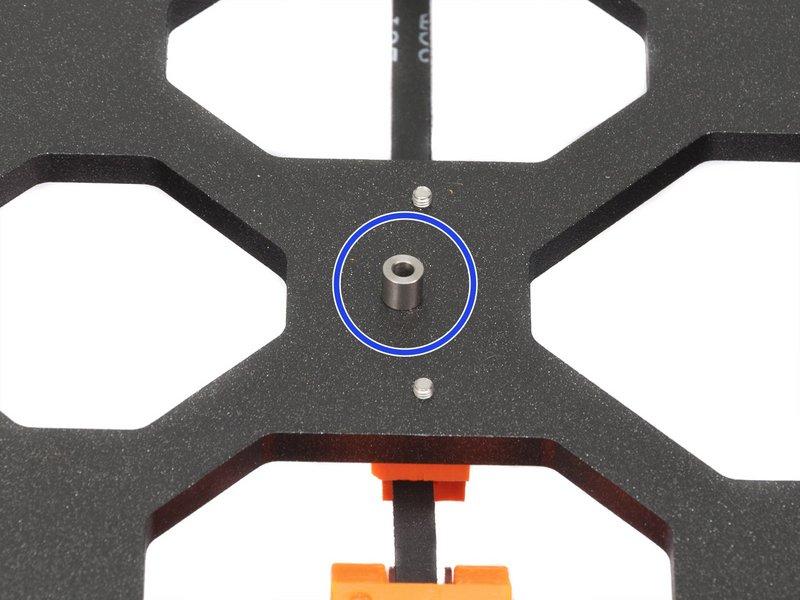

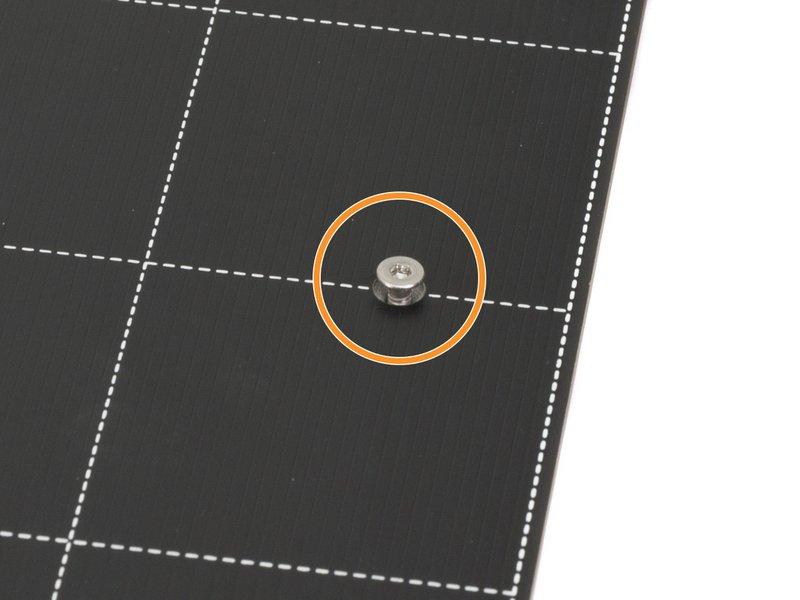

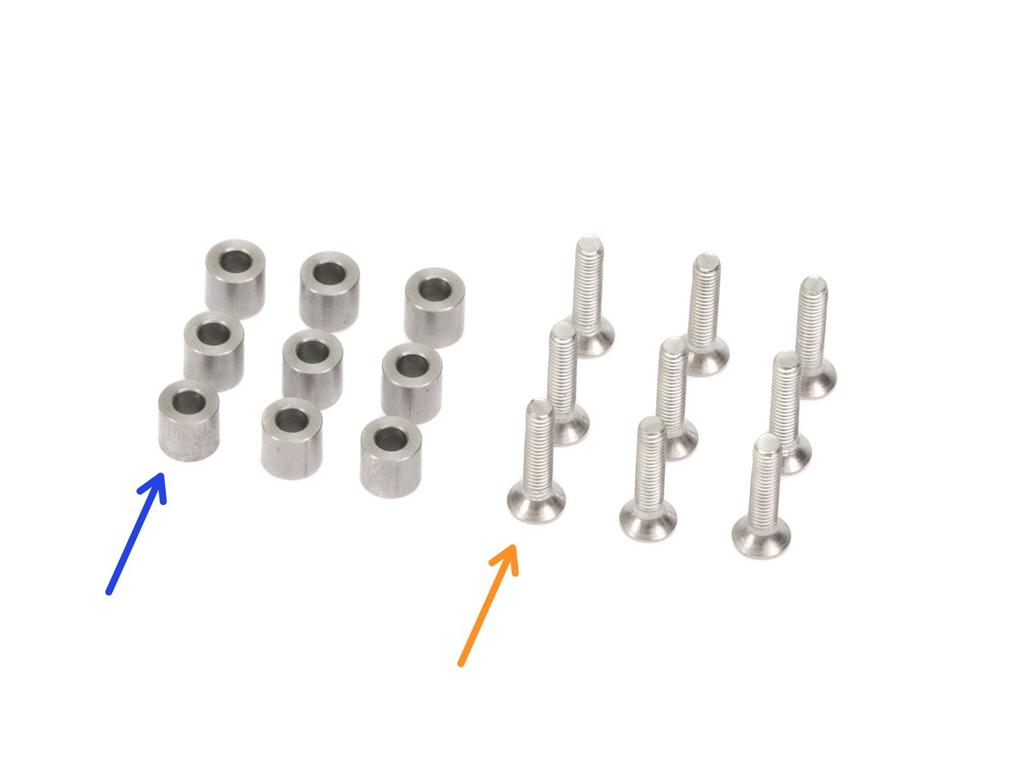

12 Step 13 Przygotowanie śrub i tulejek dystansowych podgrzewanego stołu Dla następnych kroków przygotuj: Śruba M3x14b (9x) / śruba M3x12b (9x) Ze względu na zmianę w procesie produkcji, w Twoim zestawie mogą znajdować się śruby o długości 12 mm zamiast 14 mm. Funkcjonalność pozostaje bez zmian. Tulejka dystansowa 6x6x3t (9x) Step 14 Montaż podgrzewanego stołu(część 1) Przesuń wózek osi Y do przodu i umieść podgrzewany stół za nim. Znajdź otwór w centralnej części wózka osi Y. Umieść jedną tulejkę na górze otworu. Tulejka dystansowa zostanie umieszczona dokładnie na swoim miejscu w następnym kroku manual.prusa3d.com/ Page 12 of 17

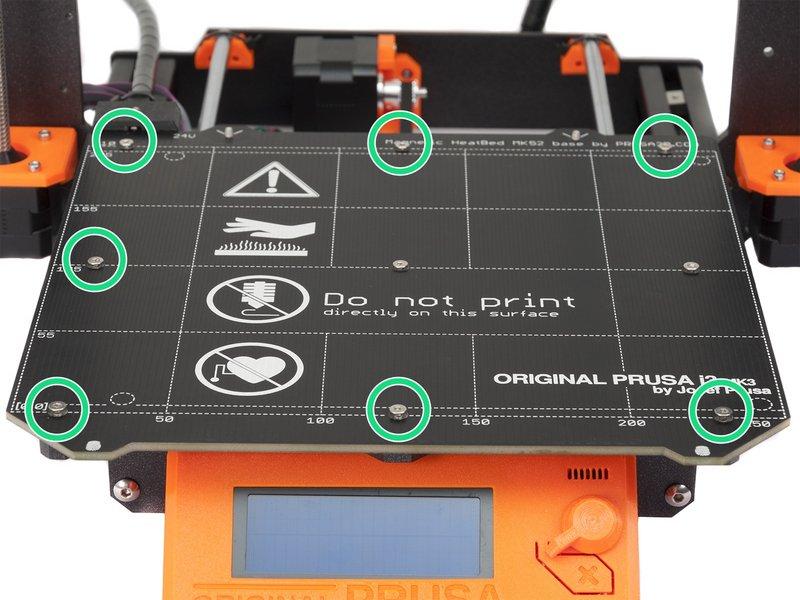

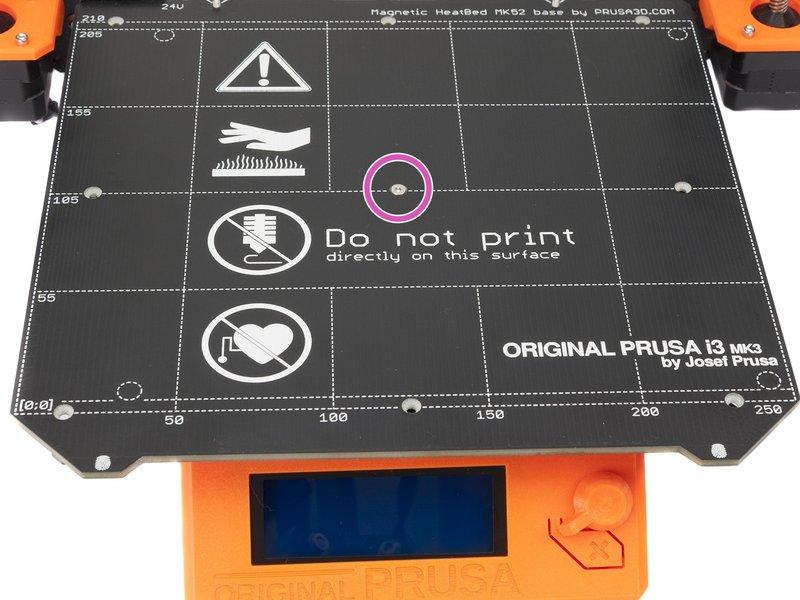

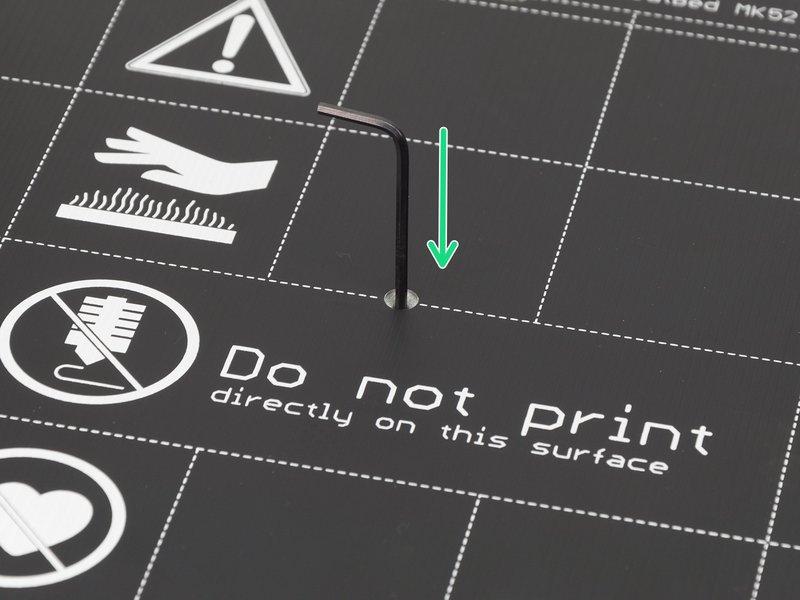

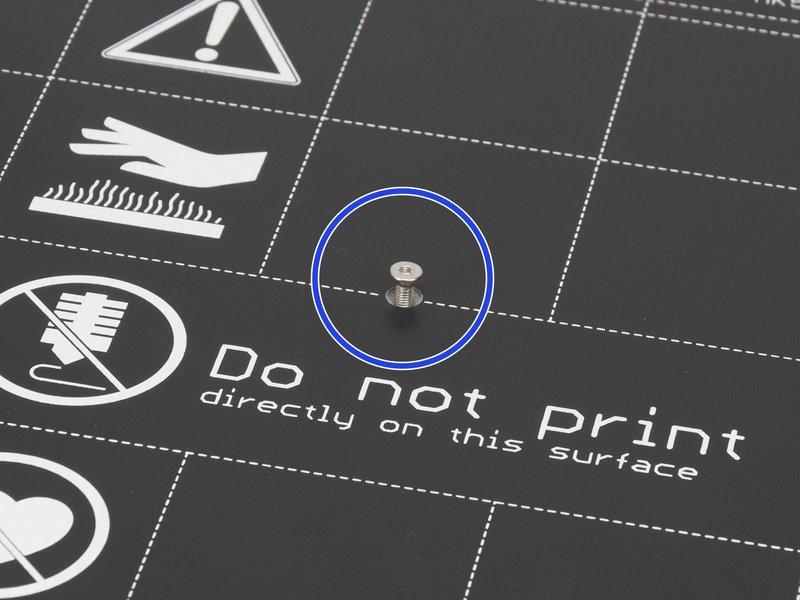

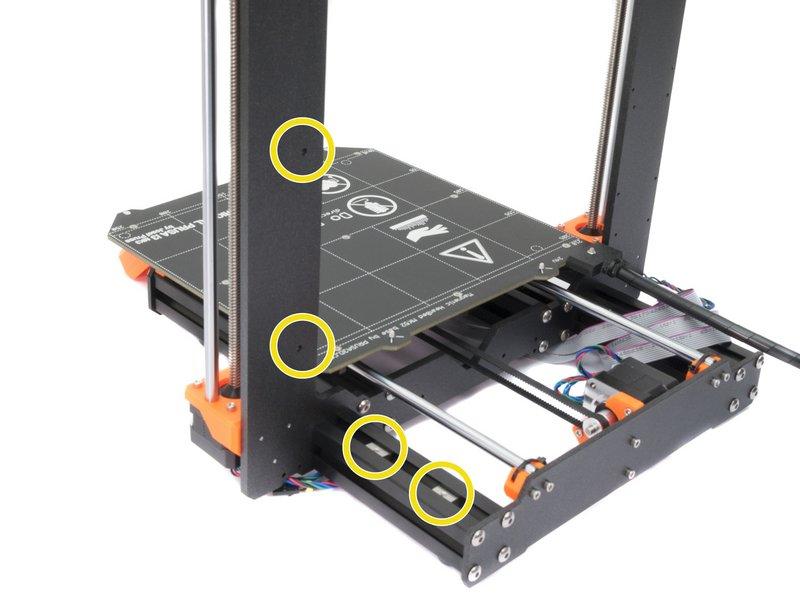

13 Step 15 Montaż podgrzewanego stołu(część 2) Użyj klucza imbusowego do wyrównania części względem siebie. Wsuń go w otwór na środku podgrzewanego stołu i przez tulejkę dystansową. Po wyrównaniu umieść w otworze śrubę M3x12b (14b). Wkręć śruby, ale nie do końca. Step 16 Montaż podgrzewanego stołu(część 3) Przejdź do prawej strony podgrzewanego stołu. Umieść kolejną tulejkę dystansową za pomocą szczypiec. Wsuń szczypce pomiędzy podgrzewany stół a wózek osi Y. Użyj klucza imbusowego, aby wyrównać tulejkę dystansową. Po wyrównaniu części względem siebie umieść w otworze śrubę i wkręć, ale nie do końca manual.prusa3d.com/ Page 13 of 17

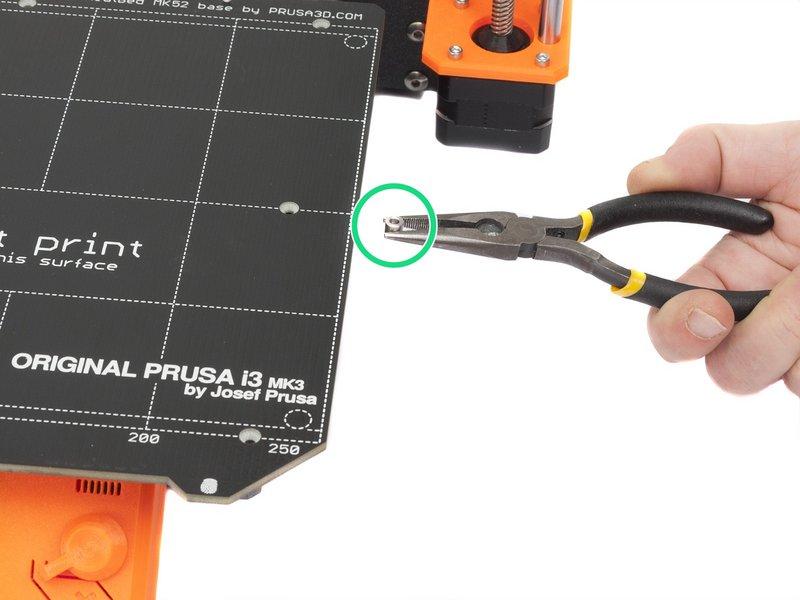

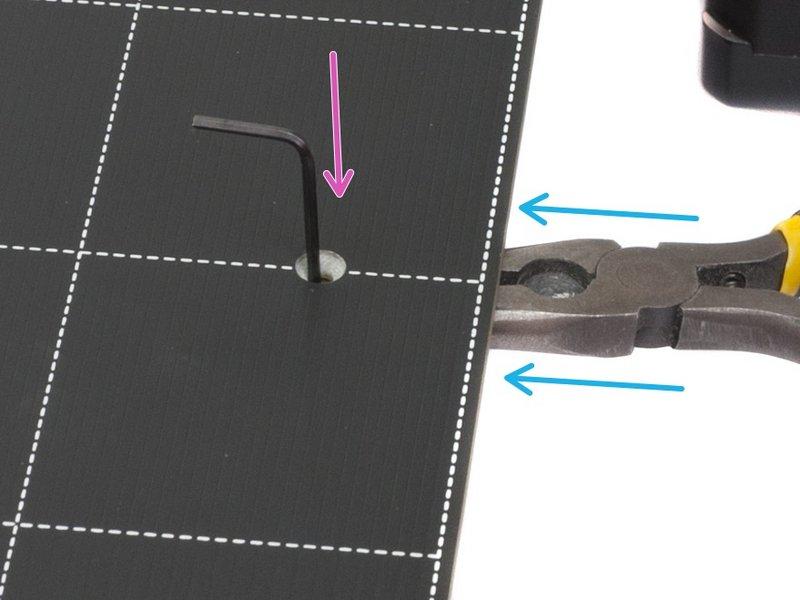

14 Step 17 Montaż podgrzewanego stołu(część 4) Używając szczypiec, umieść tulejki dystansowe i śruby w pozostałych otworach. NIE DOKRĘCAJ śrub do końca. Po umieszczeniu wszystkich śrub na miejscu dokręć je w następującej kolejności: Śruba centralna Pierwsze cztery śruby (krawędzie) Ostatnie cztery śruby (narożniki) 2018 manual.prusa3d.com/ Page 14 of 17

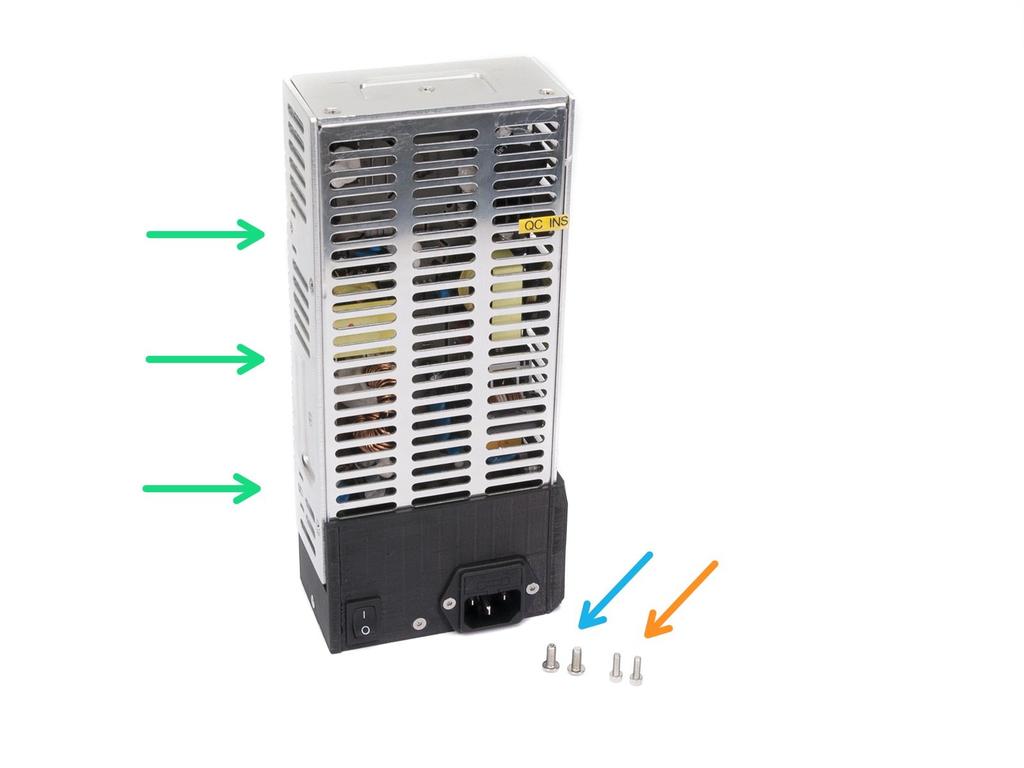

15 Step 18 Przygotowanie zasilacza Dla następnych kroków przygotuj: Zasilacz 24 V z osłoną (1x) Śruba M4x10r z łbem kulistym (2x) Upewnij się, że używasz śrub M4. Użycie innych śrub może spowodować problemy!!! Śruba M3x10 (2x) Zasilacz przełącza się automatycznie pomiędzy napięciem 110V a 220V. Step 19 Montaż zasilacza (część 1) Zlokalizuj cztery punkty mocowania na ramie osi YZ. Umieść zasilacz na ramie i przykręć śrubami M4x10r. Nie dokręcaj śrub do końca manual.prusa3d.com/ Page 15 of 17

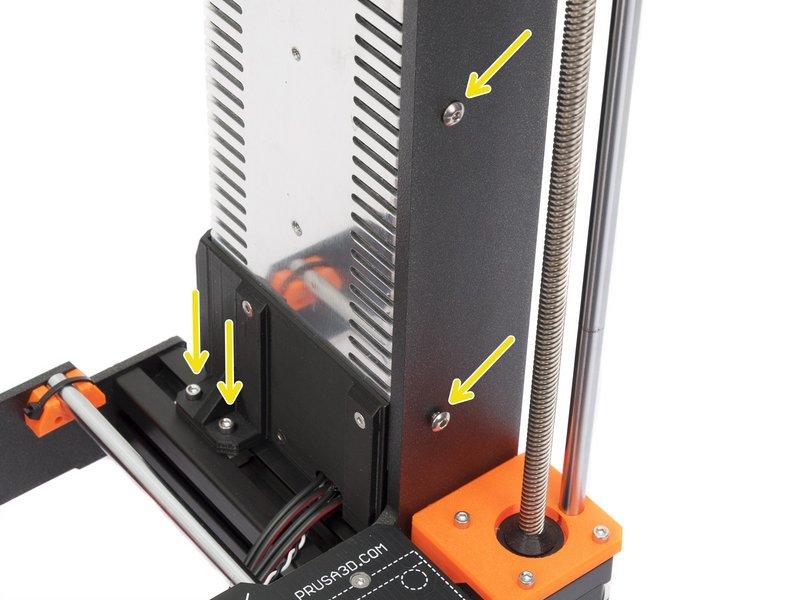

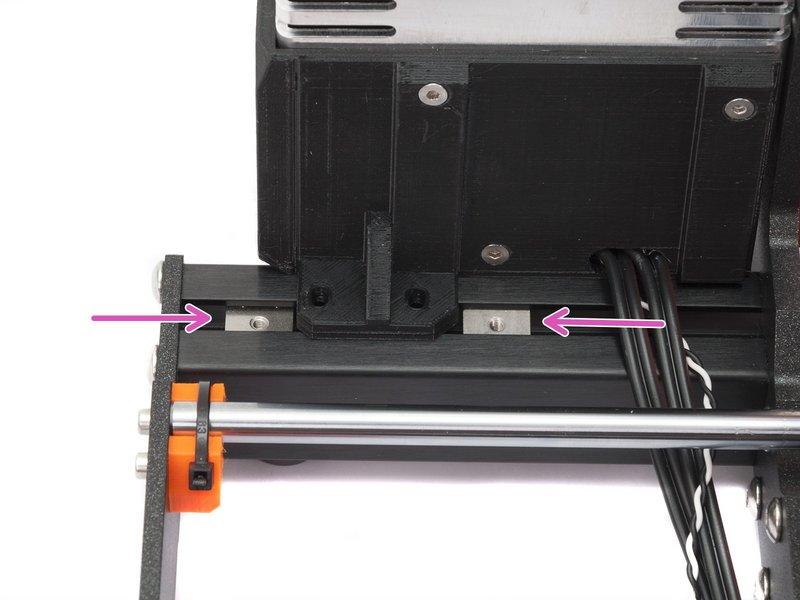

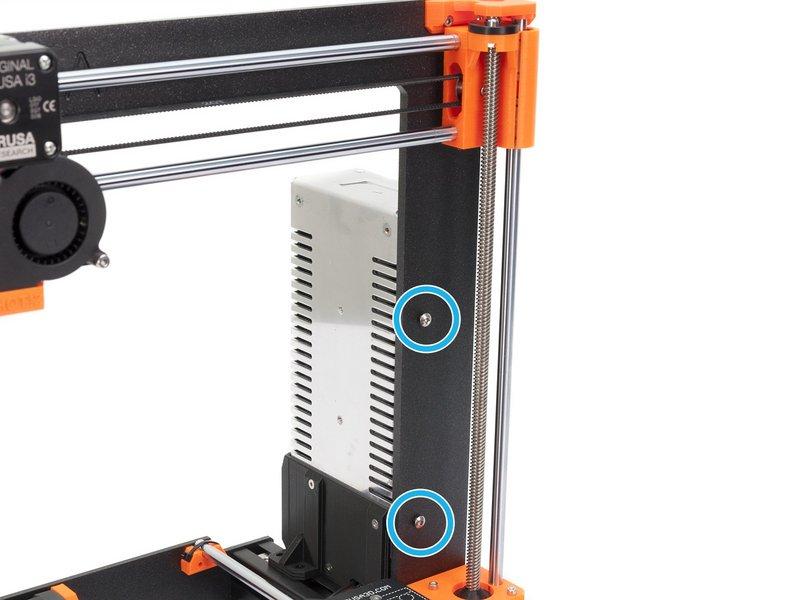

16 Step 20 Montaż zasilacza (część 2) Wsuń uchwyty zasilacza pod jego obudowę. Zabezpiecz zasilacz za pomocą dwóch śrub M3x10. Nie dokręcaj ich całkowicie. Musisz mieć możliwość przesunięcia zasilacza na uchwycie, aby prawidłowo ustawić drugie mocowanie. Wyrównaj położenie zasilacza i dokręć wszystkie 4 śruby. Step 21 Podgrzewany stół i zasilacz są gotowe! Zbliżamy się do końca! Jeszcze jeden rozdział i drukarka będzie zmontowana! Sprawdź po raz ostatni poprawność montażu - patrz ilustracja. Nie kładź jeszcze płyty stalowej na podgrzewanym stole. Poczekaj na instrukcję w Asystencie podczas procedury kalibracji manual.prusa3d.com/ Page 16 of 17

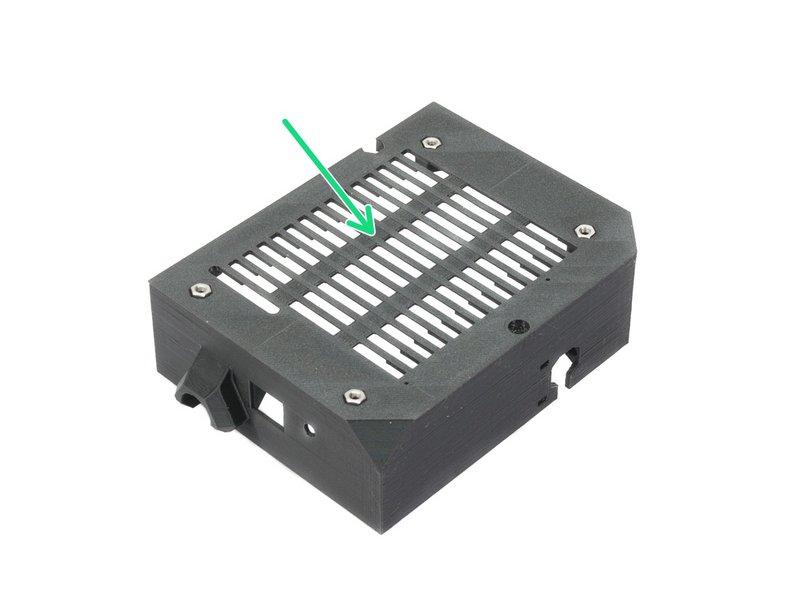

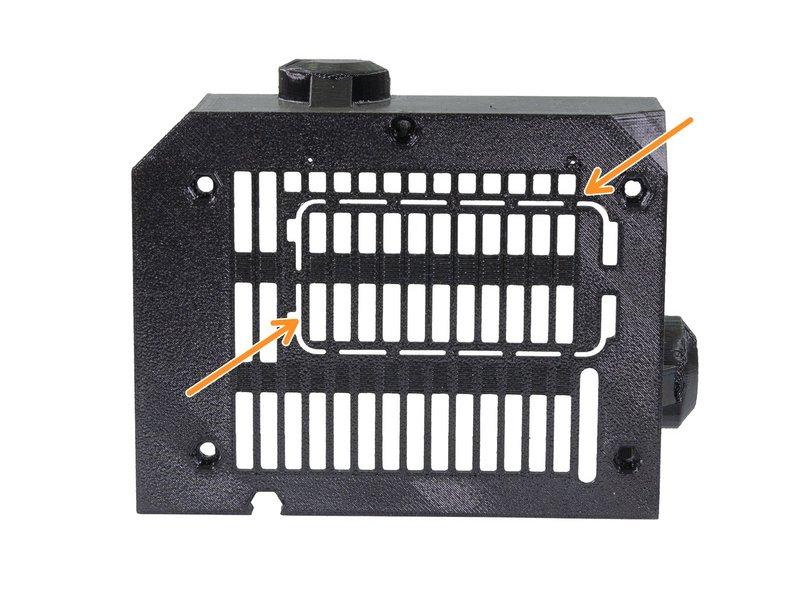

17 Step 22 Różne wersje obudowy EINSY Poszukaj obudowy EINSY w swoim zestawie i porównaj z ilustracjami. Są dwie możliwości: Jeśli w zestawie posiadasz część w wersji B7/R3, która posiada wyjmowane okienko dla RPi Zero W, to przejdź do: 8. Montaż elektroniki (wersja B7/R3) Jeśli w zestawie posiadasz część w wersji B3/R2, która nie posiada wyjmowanego okienka, to przejdź do: 8. Montaż elektroniki (wersja B3/R2) This document was last generated on :40:48 AM manual.prusa3d.com/ Page 17 of 17
