1 KATALOG CZĘŚCI 3/550;D 3/550 ;D 3/900 W katalogu części na rysunkach przedstawiono kolejność montażu i demontażu poszczególnych części siewnika. W celu ustalenia numeru poszukiwanej części należy odczytać numer tej części na rysunku, a następnie na tablicy tekstowej odszukać pod tym numerem nazwę i numer rysunkowy. Zamawiając części zamienne, należy podać nazwę części, numer rysunkowy części, numer maszyny i rok jej budowy. Numer maszyny oraz rok budowy należy odczytać z tabliczki firmowej, znajdującej się na siewniku. Zastrzega się możliwość wprowadzenia zmian technicznych bez uprzedzenia. Wyłączny dystrybutor oryginalnych części: AGROHANDEL KUTNO WOŹNIAKÓW 19 Tel ; Czynne : 8.00 do sobota 8.00 do SPIS TABLIC Rama-pudło cz.i-zaczep...str.2 Pudło cz.ii /siłownik elektr.-trzymak kpl-wałek ścieżek technoligicznych-zabierak kpl.-kółko wys.specjalne-czujnik krańcowy...str.5 Wieko+ plandeka...str.9 Aparaty wysiewające...str.11 Aparat wysiewający/części/...str.15 Wieszak przewodów+rynny...str.17 Urządzenie mieszające...str.19 Przekładnia boczna...str.21 Skrzynka bezstopniowa...str.24 Koło biegowe lewe...str.26 Koło biegowe prawe...str.28 Koło biegowe lewe /dla 3/900/...str.30 Koło biegowe prawe/dla 3/900/...str.32 Redlica tarczowa długa...str.34 Redlica tarczowa krótka...str.36 Redlica skrajna tarczowa lewa...str.38 Redlica skrajna tarczowa prawa...str.39 Redlica stopkowa krótka...str.40 Redlica stopkowa długa...str.42 Redlica stopkowa skrajna lewa...str.44 Redlica stopkowa skrajna prawa...str.46 Znacznik lewy i prawy...str.48 Spulchniacz...str.51 Zagarniacz z podestem...str.53 Równoległobok zagarniacza + wąs zagarniacza...str.55 Zespół dogniatająco-kopiujący/opcja/...str.57 Ścieżki przedwschodowe/opcja/......str.58 Docisk i podpory redlic tarczowych...str

2 RAMA-PUDŁO cz1-zaczep Do rysunku nr 1 Nr części Nazwa części lub zespołu Nr części lub PN Ilość sztuk na maszynę 1 Rama 3080/ /2 1 2 Skrzynia nasienna kpl. 3080/ /1 x/ Pudło 3080/ /1 x/ Urządzenie mieszające kpl. 3080/ x/ 1 Tab Wkładka 3078/ / 2.4 Wspornik lewy 3080/ / 2.5 Wspornik prawy 3080/ / 2.6 Siatka kpl. 3080/ x/ Wspornik pudła spaw. 3080/ Wspornik obejmy 3078/ / 2.9 Obejma pręta wskaźnika 3045/ /1 1 1/ 2.10 Wskaźnik poziomu nasion 3078/ / 2.11 Pływak wskaźnika 3045/ /2 1 1/ 2.12 Czop sprężyny gazowej pudła 3078/ / 2.13 Uchwyt rynny 3080/ / 2.14 Zatrzask 3078/ / 2.15 Ogranicznik 3078/ Uchwyt świateł prawy 3078/ / Uchwyt świateł lewy 3078/ / Uchwyt TW1 PN-93/S Śruba M6x B-Fe_Zn5 PN-85/M / 2.20 Podkładka 6,4 Fe/Zn5 PN-78/M / 2.21 Nakrętka samozab. M6-8-BFe/Zn5 PN-85/M / 2.22 Nakrętka samozab. M8-8-BFe/Zn5 PN-85/M Śruba M8x BFe/Zn5 PN-85/M Nakrętka samozab. M10-8-BFe/Zn5 PN-85/M Podkładka 10,5 Fe/Zn5 PN-78/M Śruba M10x BFe/Zn5 PN-85/M Śruba M10x BFe/Zn5 PN-85/M Śruba M6x BFe/Zn5 PN-85/M / 2.29 Podkładka 8,4 Fe/Zn5 PN-78/M Zawleczka S-3,2x20-Fe/Zn5 PN-76/M / 2.31 Nakrętka M8-8-B-Fe/Zn5 PN-86/M / 2.32 Nitonakrętka M Zsyp mały 3078/ Śruba M8x BFe/Zn5 PN-85/M Wieko kpl. 3080/ x/ 1 Tab Zawleczka S-3,2x16-Fe/Zn5 PN-76/M / Uwagi 2

3 Do rysunku nr 1c.d Nr części Nazwa części lub zespołu Nr części lub PN Ilość sztuk na maszynę 3 Zaczep kpl. 3078/ Wieszak zaczepu 3078/ / Wałek zaczepu dolnego 3078/ Podstawa 3078/ Śruba M12x B-Fe/Zn5 PN-85/M Podkładka 13 Fe/Zn5 PN-78/M Nakrętka samozab. M12-8-BFe/Zn5 PN-85/M Uwagi x/ Dla 3/900: poz / ; poz / ; poz / ; poz / szt.2. poz / / Dla 3/900 nie występuje. 3

4 Rys.1 4

5 PUDŁO cz. II / Siłownik elektryczny Trzymak kpl.- Wałek ścieżek technologicznych Zabierak kpl Kółko wysiewające spec.- czujnik krańcowy/ / Do rysunku nr 2;2a;2b i 2d Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk na masz. 1 Pudło 3080/ / 1 2 Płyta podstawy kpl. 3043/ Śruba M6x B Fe/Zn PN-85/M Podkładka 6,4 Fe/Zn Pn-78/M Nakrętka sam.m6-8-b Fe/Zn9 PN-85/M Siłownik elektryczny Łącznik kpl. 3043/ /1 1 8 Śruba M10x B Fe/Zn9 PN-85/M Nakrętka sam.m8-8-b Fe/Zn9 PN-85/M Sprężyna naciskowa 3043/ Trzymak kpl. 3043/ Śruba M8x B Fe/Zn9 PN-87/M Podkładka 8,4 Fe/Zn9 PN-78/M Nakrętka sam.m8-8-b Fe/Zn9 PN-85/M Wałek ścieżek technologicznych 3043/ Kołek gładki spr. 6x28 PN-89/M Śruba M6x B Fe/Zn9 PN-83/M Nakrętka M6-8-B Fe/Zn9 PN-86/M Tuleja wewnętrzna 3078/ Zabierak kpl. 3043/ / Sprężyna I 3078/ Wkręt M6x Fe/Zn9 PN-82/M Palec kpl. 3043/ Śruba M6x Fe/Zn9 PN-83/M Tuleja magnesu 3043/ Wspornik czujnika krańcowego 3043/ Czujnik 2 28 Śruba M8x B Fe/Zn9 PN-85/M Nakrętka M5 8-B Fe/Zn9 PN-86/M Kółko wysiew.spec.kpl 3078/ Wałek wysiewający 3080/ / Dla D3/900:poz.1=3085/ Uwagi 5

6 Rys.2c Rys. 2d Rys. 2b Rys 2a Rys.2 6

7 Rys.2a Rys.2b 7

8 Rys.2c 30 Rys.2d 8

9 WIEKO / dla 3/550 i D3/550/ Do rysunku nr 3 Nr części Nazwa części lub zespołu Nr części lub PN Ilość sztuk na maszynę 1 Wieko 3080/ Uchwyt zatrzasku 3080/ Czop sprężyny gazowej 3078/ Sprężyna gazowa PLH21053B 1 5 Nakrętka samozab. M10-8-BFe/Zn5 PN-85/M Podkładka 10,5 Fe/Zn5 PN-78/M Śruba M8x B-Fe/Zn5 PN-85/M Nakrętka M8-8-B-Fe/Zn5 PN-86/M Podkładka 8,4 Fe/Zn5 PN-78/M Zawleczka S-3,2x16-Fe/Zn5 PN-76/M Nakrętka samozab. M4-8-BFe/Zn5 PN-85/M Śruba M4x B-Fe/Zn5 PN-85/M Podpora wieka spaw. 3080/ Płaskownik wspornika wieka 3080/ Tuleja podpory wieka 3080/ Kołek sprężysty 4x20-Fe/Zn5 PN-89/M Podkładka 15 Fe/Zn5 PN-78/M Czop podpory górny 3080/ Czop podpory dolny 3080/ Uwagi PLANDEKA /dla D3/900/ Bez rysunku Plandeka kpl 3085/ Śruba M6x B-Fe/Zn5 PN-85/M Nakrętka samozab. M6-8-BFe/Zn5 PN-85/M

10 Rys.3 10

11 APARATY WYSIEWAJACE /Zespół dna nastawnego Dźwignia den/ /Komplety/ Do rysunku nr 4;4a;4b;4c i 4d Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk na masz. 1 Płaszcz aparatu wysiewającego 3078/ x 2 Zastawka 3078/ x 3 Łożysko wałka środkowe 3078/ /1 2 4 Tulejka 3045/ /1 1 5 Kółko wysiewające kpl. 3043/ x 6 Wałek wysiewający 3080/ Zespół dna nastawnego 3025/ x 8 Wałek den 3080/ Podstawa łożyska lewa 3078/ /1L 1 10 Podstawa łożyska prawa 3078/ / Oprawa łożyska T204 PN-78/M Śruba zamkowa M8x20 Fe/Zn9 PN-87/M Nakrętka sam.m8 8-B Fe/Zn9 PN-85/M Łożysko D204 PN-73/M Dźwignia den kpl 3080/ Dźwignia den 3080/ Sprężyna 3080/ Szpilka 3078/ / Kołek gładki spr. 4x 25 PN-89/M Pokrętło 3045/ Ogranicznik 3078/ Śruba M6x B Fe/Zn9 PN-85/M Podkładka 6,5 Fe/Zn9 PN-78/M Podkładka spr. z 6,1 Fe/Zn9 PN-77/M Nakrętka M6 8-B Fe/Zn9 PN-86/M Śruba M8x B Fe/Zn9 PN-85/M Nakrętka M8 8-B Fe/Zn9 PN-85/M Podkładka 8,4 Fe/Zn9 PN-78/M Podkładka spr. z 8,2 Fe/Zn9 PN-77/M Śruba M8x B Fe/Zn9 PN-83/M Pudło 3080/ /1 1/ 1 Uwagi x Dla redlic talerzowych = 25 1/ Dla D3/900 11

12 Rys.4a Rys.4b Rys.4c Rys.4d Rys.4 12

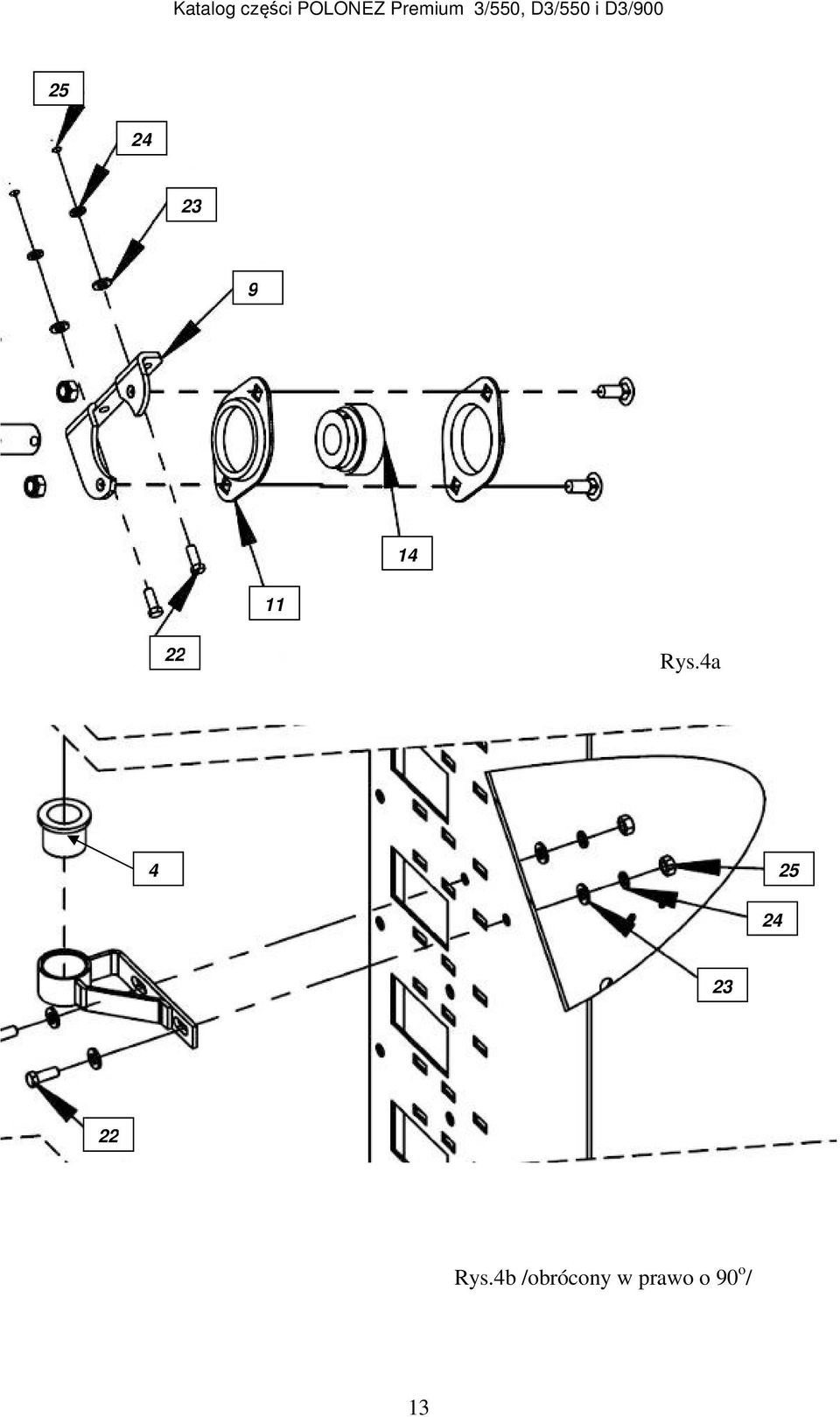

13 Rys.4a Rys.4b /obrócony w prawo o 90 o / 13

14 Rys.4c Rys.4d 14

15 APARAT WYSIEWAJĄCY / Części / Do rysunku nr 5 Nr Nazwa części lub zespołu Nr rysunkowy Sztuk części części lub PN na kpl. 1 Płaszcz aparatu wysiewającego 3078/ Zastawka 3078/ Wałek wysiewający 3080/ Dno nastawne N BN-66/ Ramię dna 3025/ Śruba M6x B Fe/Zn PN-85/M Podkładka specjalna 3025/ Sprężyna dna 3025/01-006/0 1 9 Podkładka 6,5 Fe/Zn9 PN-78/M Nakrętka M6-8 Fe/Zn9 PN-85/M Śruba doc.m6x B-Fe/Zn9 PN-83/M Śruba M6x B Fe/Zn9 PN-85/M Wałek den 3080/ Kółko wysiewające 3043/ / Zabierak 3043/ / Podkładka sprężynująca 3043/ Kółko wysiewające nasiona 3043/ drobne 18 Wkręt dociskowy 3043/ Sprężyna wkręta dociskowego 3043/ Kulka wkręta dociskowego 3043/ Uwagi 15

16 Rys.5 16

17 WIESZAK PRZEWODÓW + RYNNY Do rysunku nr 6 Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk na kpl. 1 Wieszak przewodów spaw. 3080/ x 1 2 Rynna prawa kpl. 3080/ x 1 3 Rynna lewa kpl. 3080/ x 1 4 Ramię równoległoboku 3080/ Zatrzask spaw. 3080/ Pokrywka 3080/ Sprężyna 3078/ /1 2 8 Pokrętło 3045/ Kołek sprężysty 4x20-Fe/Zn5 PN-89/M Śruba M6x B-Fe/Zn5 PN-85/M Uszczelka rynny 3080/ Uszczelka rynny 3080/ Uwagi x / Dla 3/900: - 1 Wieszak przewodów spaw. 3085/ Rynna prawa kpl. 3085/ Rynna lewa kpl. 3085/

18 Rys.6 18

19 URZĄDZENIE MIESZAJĄCE Do rysunku nr 7 Nr Nazwa części lub zespołu Nr rysunkowy Sztuk Uwagi części części lub PN na kpl. 1 Łożysko mieszadła 3056/ Spad blaszany prawy 3078/ Podkładka specjalna 3023/ Mieszadło spaw. 3080/ Mieszadło spaw. 3085/ Dla D3/900 5 Spad blaszany 3078/ Koło łańcuchowe z / Obejma mieszadła 3078/ Nakładka trzymaka 3009/ Śruba M6x B-Fe/Zn5 PN-85/M Podkładka 6,4Fe/Zn5 PN-78/M Nakrętka samozab. M6-8-BFe/Zn5 PN-85/M Śruba M8x B-Fe/Zn5 PN-85/M Podkładka 8,4Fe/Zn5 PN-78/M Nakrętka samozab. M6-8-BFe/Zn5 PN-85/M Kołek sprężysty6x30-fe/zn5 PN-89/M Smarowniczka M8 PN-76/M

20 Rys.7 20

21 PRZEKŁADNIA BOCZNA Do rysunku nr 8 Nr części Nazwa części lub zespołu Nr części lub PN Ilość sztuk na kpl. Uwagi 1 Blacha dolna prawa kpl. 3080/ /2 1 2 Koło podwójne dolne spaw. 3080/ Łożysko sprzęgła 3078/ Podstawa łożyska 3078/ Piasta 3078/ Tulejka 3045/ /1 2 4 Koło łańcuchowe podwójne 3078/ Osłona kpl. 3080/ Koło sprzęgła podwójne spaw. 3080/ Wałek 3080/ Podkładka specjalna 3078/ Zabierak 3078/ Sprężyna 3078/ Skala 3080/ / Skrzynka przekładniowa bezstopniowa 3103/ /2 1 Tab.9 13 Dźwignia kpl. 3080/ / Dźwignia spaw. 3080/ / Pokrętło 3052/ / Śruba pokrętła spaw. 3080/ Tulejka napinacza 3078/ Tulejka dystansowa napinacza 3078/ Rolka napinacza / Osłona łańcucha 3080/ / Sprzęgło 3080/ Tuleja długa 3043/ Łańcuch 10B 88 PS 3080/ Łańcuch 66 PS 3080/ Łańcuch 74 PS 3080/ Rolka napinacza / Tulejka dystansowa napinacza 3078/ / Podkładka wyrównawcza 3023/ Wpust 6x6x20 PN-70/M Wpust A8x7x32 PN-70/M Pierścień osadczy sprężynujący Z 30 PN-81/M Śruba ZM10x Fe/Zn5 PN-87/M Śruba ZM10x Fe/Zn5 PN-87/M Podkładka 10,5 Fe/Zn5 PN-78/M Nakrętka samozab. M10-8-BFe/Zn5 PN-85/M

22 c.d do rysunku nr 8 Nr części Nazwa części lub zespołu Nr części lub PN Ilość sztuk na kpl. Uwagi 33 Podkładka sprężysta Z10.2-Fe/Zn5 PN-77/M Śruba M10x20 PN-85/M Sruba M10x55 PN-85/M Nakrętka samozab. M12-8-BFe/Zn5 PN-85/M Śruba M 12x45 PN-85/M Śruba M10x B-Fe/Zn5 PN-85/M Nakrętka M8-8-B-Fe/Zn5 PN-86/M Podkładka 8,4 Fe/Zn5 PN-78/M Nakrętka M6-5.8-B-Fe/Zn5 PN-86/M Podkładka 6,4 Fe/Zn5 PN-78/M Śruba M6x B-Fe/Zn5 PN-85/M Kolek sprezysty 6x40-Fe/Zn5 PN-89/M Kolek sprezysty 6x32-Fe/Zn5 PN-89/M Kołek sprężysty 6x30-Fe/Zn5 PN-89/M Osłona górna kpl. 3080/ Tuleja ślizgowa 3080/

23 Rys.8 23

24 SKRZYNKA BEZSTOPNIOWA Do rysunku nr 9 Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk na kpl. 1 Obudowa skrzyni 3103/ /2 1 2 Łożysko samosmarujące 3043/ Wałek nastawny kpl. 3103/ /3 1 4 Ogranicznik 3103/ /2 1 5 Kołek gładki spr. 6x32 PN-89/M Tuleja ślizgowa 3103/ /2 3 7 Wałek napędowy 3103/ /2 1 8 Pierścień 3103/ /2 1 9 Kołek gładki spr. 6x35 PN-89/M Dźwignia łożyskowa spaw. 3103/ / Tulejka ślizgowa 3103/ / Wałek krzywek 3109/ / Krzywka I 3103/ / Kołek gładki spr. 6x40 PN-89/M Krzywka II 3103/ / Pierścień uszcz. A32x45x7 PN-72/M Pierścień uszcz. A25x40x7 PN-72/M Podkładka wałka 3103/ / Pierścień uszcz. 15,3x2,4 PN-60/M Pierścień uszcz. 25,3x2,4 PN-60/M Poprzeczka 3103/ / Pokrywa skrzynki 3103/ Uszczelka pokrywy 3103/ / Korek przelewowy 3043/ / Śruba specjalna M8 3103/ / Podkładka 8,5 3043/ Pokrętło 3052/ / Podkładka dystansowa / Miernik oleju 3043/ / Sprężyna naciągowa 3043/ Korek skrzynki przekł. 3045/ Sprzęgło jednokierunkowe HF Uwagi 24

25 Rys.9 25

26 KOŁO BIEGOWE LEWE /dla 3/550 i D3/550/ Do rysunku nr 10 Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk Na kpl. 1 Koło4.x16kpl Podkładka koła biegowego 3043/ Dętka BUT.GPsa. PN-85/C Opona PR AN-3 PN-85/C Podkładka sprężysta 12.2 PN-77/M Śruba M12x B Fe/Zn9 PN-85/M Śruba M12 x b Fe/Zn9 PN-85/M Nakrętka M12-8-B PN-85/M Piasta lewa kpl. 3078/ Piasta 3043/ / Łożysko 6007 Rs PN-85/M Pierścień osadczy W62 PN-81/M Pierścień osadczy Z35 PN-81/M Blacha dolna lewa kpl. 3078/ / Podkładka 13 Fe/Zn9 PN-78/M Uwagi 26

27 Rys.10 27

28 KOŁO BIEGOWE PRAWE /dla 3/550 i D3/550/ Do rysunku nr 11 Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk na kpl. 1 Oś koła prawa 3078/ Piasta 3043/ /1 1 3 Łożysko 6007 PN-85/M Pierścień osadczy W62 PN-81/M Koło 4.x16kpl Podkładka koła biegowego 3043/ Dętka BUT.GPsa. PN-85/C Opona PR AN-3 PN-81/C podkładka sprężysta 12.2 PN-77/M Śruba M12x B Fe/Zn9 PN-85/M Koło dolne spaw. 3078/ / Wpust A8x7x20 PN-70/M Blacha dolna prawa kpl. 3078/ / Śruba M12 x b Fe/Zn9 PN-85/M Nakrętka M12-8-B PN-85/M Pierścień osadczy z30 PN-81/M Podkładka 13 Fe/Zn9 PN-78/M Uwagi 28

29 Rys.11 29

30 KOŁO BIEGOWE LEWE /dla D3/900/ Do rysunku nr 12 Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk na kpl. 1 Blacha dolna lewa kpl. 3078/ /2 1 2 Piasta lewa kpl. 3078/ / Piasta spaw. 3078/ Łożysko kulkowe 6007 RS PN-79/M Łożysko kulkowe 6009 RS PN-79/M Oś koła lewa spaw. 3078/ /2 1 3 Śruba M12 x b Fe/Zn9 PN-85/M Podkładka 13 Fe/Zn9 PN-78/M Podkładka spr. 12,5 Fe/Zn9 PN-77/M Obręcz 9,00x15x Dętka koła 10.0/75-15,3GP5o Opona AM-14 TUBE TYPE10 PR ,3 9 Pierścień osadczy Z35 PN-81/M Nakrętka M12-8-B Fe/Zn9 PN-86/M Podkładka koła biegowego 3052/ / Podkładka spr. Z16.3-Fe_Zn5 PN-77/M Śruba M16x B Fe/Zn9 PN-85/M Smarowniczka M10x1 PN-76/M Uwagi 30

31 Rys.12 31

32 KOŁO BIEGOWE PRAWE /dla D3/900/ Do rysunku nr 13 Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk na kpl. 1 Blacha dolna prawa kpl. 3078/ /2 1 2 Piasta prawa kpl. 3078/ / Piasta spaw. 3078/ Łożysko kulkowe 6007 RS PN-79/M Łożysko kulkowe 6009 RS PN-79/M Oś koła prawa spaw. 3078/ /2 1 3 Śruba M12 x b Fe/Zn9 PN-85/M Podkładka 13 Fe/Zn9 PN-78/M Podkładka spr. 12,5 Fe/Zn9 PN-77/M Nakrętka M12-8-B Fe/Zn9 PN-86/M Obręcz 9,00x15x Dętka koła 10.0/75-15,3GP5o Opona AM-14 TUBE TY10 PR ,3PE 10 Podkładka koła biegowego 3052/ / Śruba M16x B Fe/Zn9 PN-85/M Podkładka spr. Z16.3-Fe_Zn5 PN-77/M Smarowniczka M10x1 PN-76/M Uwagi 32

33 Rys.13 33

34 REDLICA TARCZOWA DŁUGA Do rysunku nr 14 Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk na kpl. Redlica długa kpl. z zawiasą 3078/ Redlica długa 3078/ Ark Zawiasa redlicy długiej RS-23(3078/ ) 1 2 Śruba M10x B Fe/Zn9 PN-85/M Nakrętka M10-8 Fe/Zn9 PN-85/M Korpus redlica długiej 3078/ Podkładka redlicy RS-8(3078/ ) 2 6 Piasta redlicy RS-3(3078/ ) 2 7 Talerz czyszczący RS-1(3078/ ) 1 8 Talerz tnący RS-2(3078/ ) 1 9 Pierścień osadczy W55 PN-81/M Pierścień osadczy z25 PN-81/M Łożysko 6205 PN-85/M Wkręt M6x10 DIN Śruba M6x B Fe/Zn9 PN-85/M Podkładka 6,4 Fe/Zn9 PN-78/M Śruba M12x B Fe/Zn9 PN-85/M Podkładka 13 Fe/Zn9 PN-78/M Nakrętka M12-8-B Fe/Zn9 PN-85/M Tuleja dystansowa redlicy RS-16(3078/ ) 1 19 Tuleja redlicy RS-17(3078/ ) 1 20 Element ramy Belka kwadratowa 1 21 Sprężyna 3043/ / Łącznik górny 3078/ / Łącznik dolny 3052/ / Przewód nasienny 3078/ Uwagi 34

35 Rys.14 35

36 REDLICA TARCZOWA KRÓTKA Do rysunku nr 15 Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk na kpl. Redlica krótka kpl z zawiasą 3078/ Redlica krótka 3078/ Ark Zawiasa redlicy krótkiej RS-23(3078/ ) 1 2 Śruba M10x B Fe/Zn9 PN-85/M Nakrętka M10-8 Fe/Zn9 PN-85/M Korpus redlica krótkiej 3078/ Podkładka redlicy RS-8(3078/ ) 2 6 Piasta redlicy RS-3(3078/ ) 2 7 Talerz tnący RS-1(3078/ ) 1 8 Talerz czyszczący RS-2(3078/ ) 1 9 Pierścień osadczy W55 PN-81/M Pierścień osadczy z25 PN-81/M Łożysko 6205 PN-85/M Wkręt M6x10 DIN Śruba M6x B Fe/Zn9 PN-85/M Podkładka 6,4 Fe/Zn9 PN-78/M Śruba M12x B Fe/Zn9 PN-85/M Podkładka 13 Fe/Zn9 PN-78/M Nakrętka M12-8-B Fe/Zn9 PN-85/M Tuleja dystansowa redlicy RS-16(3078/ ) 1 19 Tuleja redlicy RS-17(3078/ ) 1 20 Element ramy Belka kwadratowa 1 21 Sprężyna 3043/ / Łącznik górny 3078/ / Łącznik dolny 3052/ / Przewód nasienny 3043/ /1 1 Uwagi 36

37 Rys.15 37

38 REDLICA SKRAJNA TARCZOWA LEWA Do rysunku nr 16 Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk na kpl. 1 Zawiasa lewa spaw. 3080/ Redlica specjalna 3080/ Redlica skrajna lewa 3080/ Sprężyna prawa / Sprężyna prawa / Uwagi Rys.16 UWAGA! elementy składowe do:- talerzy roboczych wg tabeli i rys.14, poz. 5 do 10 i 12 do 15; - przewodów nasiennych poz.22 do

39 REDLICA SKRAJNA TARCZOWA PRAWA Do rysunku nr 17 Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk na kpl. 1 Zawiasa prawa spaw. 3080/ Redlica specjalna prawa 3080/ Redlica skrajna prawa 3080/ Sprężyna lewa / Sprężyna lewa / Uwagi Rys.17 UWAGA! elementy składowe do:- talerzy roboczych wg tabeli i rys.14, poz. 5 do 10 i 12 do 15; - przewodów nasiennych poz.22 do

40 REDLICA STOPKOWA KRÓTKA Do rysunku nr 18 Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk na kpl. 1 Zawiasa spawana 3078/ /2 1 2 Ramię krótkie spaw. 3078/ Śruba M12x B Fe/Zn9 PN-85/M Nakrętka M12-8-B Fe/Zn9 PN-86/M Tulejka samosmarująca 3078/ Tulejka dystansowa 3078/ Śruba M10x B Fe/Zn9 PN-85/M Nakrętka Sam.M8-8-B Fe/Zn9 PN-85/M Stopka redlicy 3078/ Przetyczka 8x / Element ramy Belka kwadratowa 1 12 Śruba M12x90 DIN Nakrętka sam. M12-8-BFe/Zn9 PN-85/M Ząb redlicy 3043_ _ Sprężyna 3043/ / Łącznik 3043/ / Przewód nasienny 3078/ Łącznik górny 3078/ /1 1 Uwagi 40

41 Rys.18 41

42 REDLICA STOPKOWA DŁUGA Do rysunku nr 19 Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk na kpl. 1 Ramię długie spaw. 3078/ Stopka redlicy 3078/ Przetyczka 8x / Tulejka samosmarująca 3078/ Tulejka dystansowa 3078/ Śruba M10x B Fe/Zn9 PN-85/M Zawiasa spawana 3078/ /2 1 8 Nakrętka sam.m8-8-b Fe/Zn9 PN-85/M Śruba M12x B Fe/Zn9 PN-85/M Nakrętka M12-8-B Fe/Zn9 PN-86/M Element ramy Belka kwadratowa 1 12 Śruba M12x90 DIN Ząb redlicy 3043/ Sprężyna 3043/ / Nakrętka sam.m12-8-b Fe/Zn9 PN-85/M Łącznik górny 3078/ / Przewód nasienny 3078/ Łącznik 3043/ /1 1 Uwagi 42

43 Rys.19 43

44 REDLICA STOPKOWA SKRAJNA LEWA Do rysunku nr 20 Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk na kpl. 1 Redlica skrajna lewa 3078/ Nośnik redlicy skrajnej spaw. 3078/ Redlica skrajna RS-skrajna Korpus redlicy skrajnej RS Podkładka redlicy RS-8(3078/ ) Łożysko kulkowe RS PN-85/M Piasta redlicy RS-3(3078/ ) Pierścień osadczy sprężynujący z25 PN-81/M Pierścień osadczy sprężynujący W52 PN-81/M Talerz tnący RS-1(3078/ ) Podkładka 6,4 Fe/Zn5 PN-78/M Śruba M6x B-Fe/Zn5 PN-85/M Wkręt M6x B Fe/Zn5 DIN Talerz czyszczący RS-2(3078/ ) Tulejka samosmarująca 3090/ Tulejka dystansowa 3090/ Sprężyna naciągowa 3080/ Śruba naciągowa 3079/ Nakrętka samoz. M10-8-B-Fe/Zn5 PN-86/M Śruba M10x B Fe/Zn9 PN-85/M Śruba M10x B Fe/Zn9 PN-85/M Podkładka 10,5 Fe/Zn9 PN-78/M Wspornik lewy kpl. 3080/ Nośnik lewy spaw. 3080/ Śruba M10x B Fe/Zn9 PN-85/M Nakrętka samoz. M10-8-B-Fe/Zn5 PN-86/M Śruba M10x B Fe/Zn9 PN-85/M Nakrętka M10-8-B-Fe/Zn5 PN-86/M Nakrętka samoz. M12-8-B-Fe/Zn5 PN-86/M Śruba M12x B Fe/Zn9 PN-85/M Redlica specjalna lewa 3080/ Nośnik redlicy lewy spaw. 3080/ Tulejka samosmarująca 3090/ Tulejka dystansowa 3090/ Sprężyna naciągowa 3080/ Śruba naciągowa 3079/ Uwagi 44

45 Rys.20 45

46 REDLICA STOPKOWA SKRAJNA PRAWA Do rysunku nr 21 Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk na kpl. 1 Redlica skrajna prawa 3078/ Nośnik redlicy skrajnej spaw. 3078/ Redlica skrajna RS-skrajna Korpus redlicy skrajnej RS Podkładka redlicy RS-8(3078/ ) Łożysko kulkowe RS PN-85/M Piasta redlicy RS-3(3078/ ) Pierścień osadczy sprężynujący z25 PN-81/M Pierścień osadczy sprężynujący W52 PN-81/M Talerz tnący RS-1(3078/ ) Podkładka 6,4 Fe/Zn5 PN-78/M Śruba M6x B-Fe/Zn5 PN-85/M Wkręt M6x B Fe/Zn5 DIN Talerz czyszczący RS-2(3078/ ) Tulejka samosmarująca 3090/ Tulejka dystansowa 3090/ Sprężyna naciągowa 3080/ Śruba naciągowa 3079/ Nakrętka samoz. M10-8-B-Fe/Zn5 PN-86/M Śruba M10x B Fe/Zn9 PN-85/M Śruba M10x B Fe/Zn9 PN-85/M Podkładka 10,5 Fe/Zn9 PN-78/M Wspornik prawy kpl. 3080/ Nośnik prawy spaw. 3080/ Śruba M10x B Fe/Zn9 PN-85/M Nakrętka samoz. M10-8-B-Fe/Zn5 PN-86/M Śruba M10x B Fe/Zn9 PN-85/M Nakrętka M10-8-B-Fe/Zn5 PN-86/M Nakrętka samoz. M12-8-B-Fe/Zn5 PN-86/M Śruba M12x B Fe/Zn9 PN-85/M Redlica specjalna prawa 3080/ Nośnik redlicy prawy spaw. 3080/ Tulejka samosmarująca 3090/ Tulejka dystansowa 3090/ Sprężyna naciągowa 3080/ Śruba naciągowa 3080/ Uwagi 46

47 Rys.21 47

48 ZNACZNIK LEWY I PRAWY Do rysunku nr 22 Nr części Nazwa części lub zespołu Nr części lub PN Ilość sztuk na kpl. Uwagi 1 Ramię znacznika lewe kpl. 3078/ Ramię znacznika prawe kpl. 3078/ Ramię znacznika lewe spaw. 3078/ Ramię znacznika prawe spaw. 3078/ Tuleja ślizgowa 3078/ Rura znacznika 40 kpl. 3078/ Wkładka sprężyny 3078/ Śruba siłownika kpl. 3078/ Sprężyna znacznika 3078/ Znacznik talerzowy z osią 3078/ / Oś znacznika 3078/ / Piasta talerza 3043/ Łożysko stożkowe PN-86/M Pierścień osadczy sprężynujący W42 PN-81/M Pierścień uszczelniający A24x42x10 PN-72/M Smarowniczka 10 PN-76/M Podkładka zębata MB4 PN-82/M Nakrętka łożyskowa KM4 PN-82/M Talerz 3078/ Śruba M8x B Fe/Zn9 PN-85/M Podkładka sprężysta 8,2 Fe/Zn9 PN-77M Nakrętka M5-8-B Fe/Zn9 PN-86/M Blokada znacznika 3078/ Płyta lewa kpl. 3080/ Płyta prawa kpl. 3080/ Sruba skrzydełkowa M6x30 Fe/Zn9 PN-64/M Sworzeń spaw. 3080/ Smarowniczka STB1/8" PN-76/M Siłownik hydrauliczny nurnikowy CN1E-16-25/200z 1 13 Pierścień uszczelniający 3078/ Śruba dławiąca 3052/ Wąż okuty 3079/ / Nakrętka M8-8-B-Fe/Zn5 PN-86/M Sprężyna 3078/ Tuleja 3080/ Pierścień 3080_ Śruba M12x B Fe/Zn9 PN-85/M Śruba M16x B Fe/Zn9 PN-85/M

49 c.d do rysunku nr 22 Nr części Nazwa części lub zespołu Nr części lub PN Ilość sztuk na kpl. Uwagi 22 Śruba M16x B Fe/Zn9 PN-85/M Nakrętka M12-8-B Fe/Zn9 PN-86/M Nakrętka M16-8-B-Fe/Zn5 PN-86/M Nakrętka samozab. M20-8-BFe/Zn5 PN-85/M Nakrętka samozab. M16-8-BFe/Zn5 PN-85/M Podkładka 21 PN-78/M Nakrętka samozab. M12-8-BFe/Zn5 PN-85/M

50 Rys.22 50

51 SPULCHNIACZ Do rysunku nr 23 Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk na kpl. 1 Spulchniacz 3061/ Sprężyna 3061/ Sprężyna usztywniająca 3061/ Redliczka 3061/ Podkładka 10,5 Fe/Zn9 PN-78/M Śruba M10x B Fe/Zn9 PN-87/M Śruba M10x B Fe/Zn9 PN-85/M Nakrętka M10-8-B Fe/Zn9 PN-86/M Śruba M16x B Fe/Zn9 PN-85/M Nakrętka M36-8-B-Fe/Zn5 PN-86/M Belka ramy Element ramy 1 12 Obejma dolna 3052/ Podkładka 13 Fe/Zn9 PN-78/M Podkładka spr. 12,5 Fe/Zn9 PN-77/M Nakrętka M10-8-B Fe/Zn9 PN-86/M Podkładka 10,5 Fe/Zn9 PN-78/M Podkładka spr. 10,2 Fe/Zn9 PN-77/M Trzymak spaw. 3078/ /1 1 Uwagi 51

52 Rys.23 52

53 ZAGARNIACZ Z PODESTEM Do rysunku nr 24 Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk na kpl. 1 Uchwyt zagarniacza lewy 3080/ Uchwyt zagarniacza prawy 3080/ Blacha podestu duża 3080/ Podest spaw. 3080/ Rura poręczy kpl. 3078/ Belka zagarniacza kpl. 3078/ Podest mały kpl. 3078/ Blacha boczna prawa kpl. 3078/ Blacha boczna lewa kpl. 3078/ Ceownik uchwytu 3078/ Blacha podestu mała 3078/ Jarzmo 3043/ Nakrętka samozab. M12-8-BFe/Zn PN-85/M Śruba M8x BFe/Zn5 PN-85/M Nakrętka samozab. M8-8-BFe/Zn5 PN-85/M Podpora spaw. 3078/ Zatyczka 3043/ Uwagi 53

54 Rys.24 54

55 RÓWNOLEGŁOBOK ZAGARNIACZA + WĄS ZAGARNIACZA Do rysunku nr 25 Nr części Nazwa części lub zespołu Nr części lub PN Ilość sztuk na kpl. Uwagi 1 Uchwyt zagarniacza lewy 3080/ Uchwyt zagarniacza prawy 3080/ Rura nośna zagarniacza spaw. 3080/ Tuleja dystansowa 3078/ Belka zagarniacza kpl. 3078/ Belka zagarniacza spaw. 3078/ Trzymak 3078/ Sprężyna zagarniacza 3078/ Nakładka 3078/ Śruba naciągowa 3078/ Przetyczka 3078/ Sprężyna naciągowa 3078/ / Podkładka 8,4 Fe/Zn5 PN-78/M Nakrętka samozab. M8-8-BFe/Zn5 PN-85/M Zawleczka sprężysta B48 BN-81/ Śruba M8x BFe/Zn5 PN-85/M Uchwyt zagarniacza spaw. 3080/ Odbój gumowy / Jarzmo 3043/ Nakrętka samozab. M10-8-BFe/Zn5 PN-85/M Śruba M10x B-Fe/Zn5 PN-85/M Podkładka 13 Fe/Zn5 PN-78/M Nakrętka samozab. M12-8-BFe/Zn5 PN-85/M Nakrętka samozab. M8-8-BFe/Zn5 PN-85/M Śruba M8x B-Fe/Zn5 PN-85/M Śruba M8x B-Fe/Zn5 PN-85/M Podkładka 8,4 Fe/Zn5 PN-78/M Sworzeń zagarniacza 3080/ Zawleczka sprężysta B48 BN-81/

56 Rys.25 56

57 ZESPÓŁ DOGNIATAJĄCO-KOPIUJĄCY/opcja/ Do rysunku nr 26 Nr części Nazwa części lub zespołu Nr rysunkowy części lub PN Sztuk na kpl. 1 Widełki koła spaw. 3078/ Koło kopiujące kpl. 3078/ Bok koła prawy 3078/ Bok koła lewy 3078/ Opona 3078/ Oś koła kopiuj. redlicy SN02/ / Uszczelka / Uszczelka / Łożysko kulkowe RS PN-85/M Nakrętka samozab. M6-8 Fe/Zn9 PN-85/M Śruba M6x B-Fe/Zn5 PN-85/M Podkładka 6,4 Fe/Zn9 PN-78/M Podkładka 10,5 Fe/Zn9 PN-78/M Śruba M8x B-Fe/Zn5 PN-85/M Nakrętka samozab. M10-8 Fe/Zn9 PN-85/M Nakrętka samozab. M8-8 Fe/Zn9 PN-85/M Uwagi Rys.26 57

58 ŚCIEŻKI PRZEDWSCHODOWE /OPCJA/ Tabela do rys.27 Nr części Nazwa części lub zespołu Nr części lub PN Ilość sztuk Uwagi 1 Wspornik spaw. 3078/ Nośnik spaw. 3078/ Talerz znacznika z osią 3078/ Oś znacznika 3078/ Pierścień osadczy 20 PN-72/M Kołek walcowy 5h11x40 PN-66/M Piasta N2 BN-66/ Ochraniacz 3043/ Zawleczka 4x40 PN-76/M Smarowniczka STB1/8" PN-76/M Talerz 3078/ Śruba M8x B Fe/Zn9 PN-85/M podkładka sprężysta 8,2 Fe/Zn9 PN-77/M Nakrętka M5-8-B Fe/Zn9 PN-86/M Pierścień uszczelniający 3011/ Wkładka ślizgowa 3078/ Tuleja dystansowa 3078/ Odbój gumowy / Cylinder hydr. nurnik. 3078/ Ceownik spaw. 3078/ Nakrętka samozab. M10-8-BFe/Zn5 PN-85/M Śruba M10x B Fe/Zn9 PN-85/M Nakrętka samozab. M12-8-BFe/Zn5 PN-85/M Jarzmo 3043/ Sprężyna redlicy 3061/ Łańcuch krótki 3103/ Sworzeń spaw. 3078/ Sworzeń górny 3078/ Śruba M16x B Fe/Zn9 PN-85/M Kołek sprężysty 4x20-Fe/Zn5 PN-89/M Przetyczka A11x50-Fe/Zn-m5c N1 BN-81/

59 Rys.27 59

60 DOCISK I PODPORY REDLIC TARCZOWYCH Do rysunku nr 28 Nr części Nazwa części lub zespołu Nr części lub PN Ilość sztuk na kpl. Uwagi 1 Rama 3080/ /2 1 2 Oś docisku red. tarcz. kpl. 3080/ Oś docisku spaw. red. tarcz. 3080/ / Siłownik hydrauliczny 3078/ Sworzeń górny P3 3078/ / Sworzeń dolny 3078/ Tuleja łożyska 3078/ Kołek sprężysty 3x20-Fe/Zn5 PN-89/M Sworzeń specjalny 3014/ Sprężyna naciągowa 3043/ / Tulejka dystansowa 3078/ Redlica krótka kpl. 3078/ Belka podporowa kpl. 3080/ Belka podporowa spaw. 3080/ Sworzeń spaw. 3080/ Śruba podpory 3080/ Nakładka 3080/ Nakrętka samozab. M10-8-BFe/Zn5 PN-85/M Śruba M10x B-Fe/Zn5 PN-85/M Kołek sprężysty 6x35-Fe/Zn5 PN-89/M Zawór trzydrogowy DF3VIE 3/8 2 6 Podkładka 8,4 Fe_Zn5 PN-78/M Śruba M8x B-Fe_Zn5 PN-85/M Nakrętka samozab. M8-8-BFe/Zn5 PN-85/M Wąż okuty 6/3500mm/P11M14*1,5/M22*1, Zawór Wtyczka ZSR Wąż okuty 6/600mm/M14*1,5/M14*1, Wąż okuty 6/850mm/M14*1,5/M14*1, Pierścień uszczelniający 3078/ Przyłączka 3/8" 14x1,5 4 60

61 Rys.28 61

62 Strona do rejestracji zmian i poprawek. Wyk. Biuro MG Zmiana od zmieniono nazwę maszyny z Polonez II na Polonez Premium; - poprawiono układ wizualny spisu tablic. Zmiany : - popr.spis treści; - popr. rys.1,10, 11,12, 13; - popr. tab. i rys.14, 15, 20, 21, 22; - dodano tab. i rys.27; - dodano tab. i rys.25. Zmiana : - zmieniono tab. rys.26 Poprawka z dnia : - tab.do rys.14 i 15 poprawiono poz.4 i nad poz.1dopisano dwa wiersze. 62
