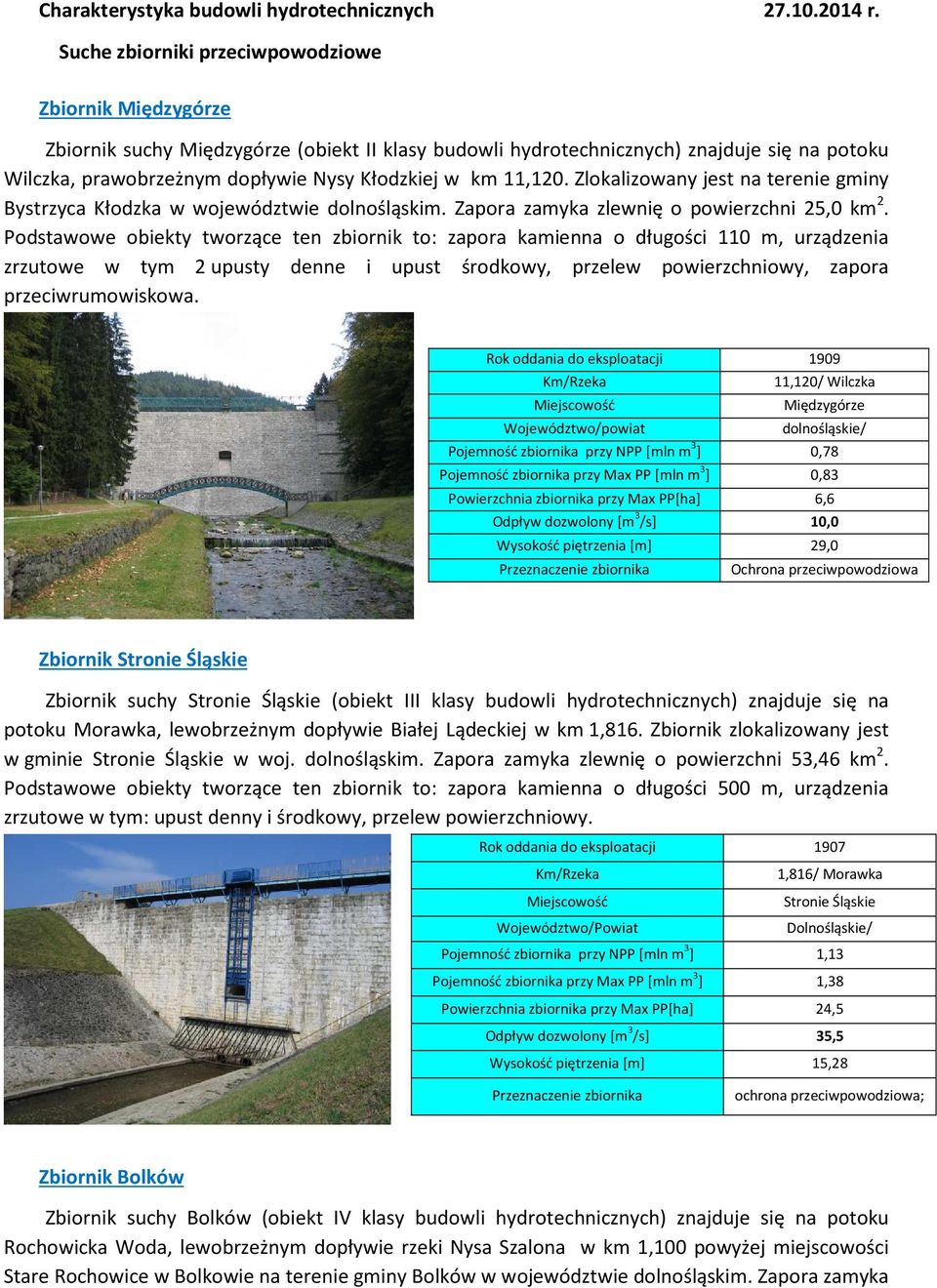

1 Charakterystyka budowli hydrotechnicznych r. Suche zbiorniki przeciwpowodziowe Zbiornik Międzygórze Zbiornik suchy Międzygórze (obiekt II klasy budowli hydrotechnicznych) znajduje się na potoku Wilczka, prawobrzeżnym dopływie Nysy Kłodzkiej w km 11,120. Zlokalizowany jest na terenie gminy Bystrzyca Kłodzka w województwie dolnośląskim. Zapora zamyka zlewnię o powierzchni 25,0 km 2. Podstawowe obiekty tworzące ten zbiornik to: zapora kamienna o długości 110 m, urządzenia zrzutowe w tym 2 upusty denne i upust środkowy, przelew powierzchniowy, zapora przeciwrumowiskowa. Rok oddania do eksploatacji ,120/ Wilczka Międzygórze Województwo/powiat Pojemność zbiornika przy NPP [mln m 3 ] 0,78 Pojemność zbiornika przy Max PP [mln m 3 ] 0,83 Powierzchnia zbiornika przy Max PP[ha] 6,6 Odpływ dozwolony [m 3 /s] 10,0 Wysokość piętrzenia [m] 29,0 Ochrona przeciwpowodziowa Zbiornik Stronie Śląskie Zbiornik suchy Stronie Śląskie (obiekt III klasy budowli hydrotechnicznych) znajduje się na potoku Morawka, lewobrzeżnym dopływie Białej Lądeckiej w km 1,816. Zbiornik zlokalizowany jest w gminie Stronie Śląskie w woj. dolnośląskim. Zapora zamyka zlewnię o powierzchni 53,46 km 2. Podstawowe obiekty tworzące ten zbiornik to: zapora kamienna o długości 500 m, urządzenia zrzutowe w tym: upust denny i środkowy, przelew powierzchniowy. Rok oddania do eksploatacji ,816/ Morawka Stronie Śląskie Dolnośląskie/ Pojemność zbiornika przy NPP [mln m 3 ] 1,13 Pojemność zbiornika przy Max PP [mln m 3 ] 1,38 Powierzchnia zbiornika przy Max PP[ha] 24,5 Odpływ dozwolony [m 3 /s] 35,5 Wysokość piętrzenia [m] 15,28 przeciwpowodziowa; Zbiornik Bolków Zbiornik suchy Bolków (obiekt IV klasy budowli hydrotechnicznych) znajduje się na potoku Rochowicka Woda, lewobrzeżnym dopływie rzeki Nysa Szalona w km 1,100 powyżej miejscowości Stare Rochowice w Bolkowie na terenie gminy Bolków w województwie dolnośląskim. Zapora zamyka

2 zlewnię o powierzchni 19,00 km 2. Podstawowe obiekty tworzące ten zbiornik to: zapora ziemna, urządzenia zrzutowe w tym: upust denny i przelew stokowy. Rok oddania do eksploatacji ,100/ Rochowicka Woda Bolków dolnośląskie Pojemność zbiornika przy NPP [mln m 3 ] 0,76 Pojemność zbiornika przy Max PP [mln m 3 ] 0,87 Powierzchnia zbiornika przy Max PP[ha] 23,0 Odpływ dozwolony [m 3 /s] 4,0 Wysokość piętrzenia [m] 12,6 przeciwpowodziowa; Zbiornik Kaczorów Zbiornik suchy Kaczorów (obiekt III klasy budowli hydrotechnicznych) znajduje się na rzece Kaczawa w km 85,500 na pograniczu powiatu złotoryjskiego i jaworskiego w województwie dolnośląskim. Zapora zamyka zlewnię o powierzchni 18,00 km 2. Podstawowe obiekty tworzące ten zbiornik to: zapora ziemna urządzenia zrzutowe w tym: upust denny, przelew wieżowy, sztolnia. Rok oddania do eksploatacji ,5/ Kaczawa Wojcieszów, Kaczorów Dolnośląskie/ złotoryjski i jaworski Pojemność zbiornika przy NPP [mln m 3 ] 0,96 Pojemność zbiornika przy Max PP [mln m 3 ] 1,08 Powierzchnia zbiornika przy Max PP[ha] 25,3 Odpływ dozwolony [m 3 /s] 6,0 Wysokość piętrzenia [m] 13,1 przeciwpowodziowa; Zbiornik Świerzawa Zbiornik suchy Świerzawa (obiekt III klasy budowli hydrotechnicznych) znajduje się na potoku Kamiennik, prawobrzeżnym dopływie rzeki Kaczawa w km 0,400 w Świerzawie na terenie gminy Świerzawa w województwie dolnośląskim. Zapora zamyka zlewnię o powierzchni 37,82 km 2. Podstawowe obiekty tworzące zbiornik to: zapora ziemna o długości 126 m, urządzenia zrzutowe w tym: upust denny, upust środkowy, przelew boczny kaskadowy.

3 Rok oddania do eksploatacji ,400/ Kamiennik Świerzawa dolnośląskie /złotoryjski Pojemność zbiornika przy NPP [mln m 3 ] 1,6 Pojemność zbiornika przy Max PP [mln m 3 ] 1,77 Powierzchnia zbiornika przy Max PP[ha] 30,6 Odpływ dozwolony [m 3 /s] 12,0 Wysokość piętrzenia [m] 14,8 przeciwpowodziowa Zbiornik Krzeszów I Zbiornik suchy Krzeszów I (obiekt IV klasy budowli hydrotechnicznych) znajduje się na potoku Zadrna, prawobrzeżnym dopływie rzeki Bóbr w km 9,600 na terenie gminy Kamienna Góra w województwie dolnośląskim. Podstawowe obiekty tworzące zbiornik to: zapora ziemna, urządzenia zrzutowe: upust, przelew, przepust wałowy. Rok oddania do eksploatacji ,60/Zadrna Krzeszów Pojemność zbiornika przy NPP [mln m 3 ] 0,349 Pojemność zbiornika przy Max PP [mln m 3 ] 0,61 Powierzchnia zbiornika przy Max PP[ha] 29,1 Odpływ dozwolony [m 3 /s] - Wysokość piętrzenia [m] 3,1 przeciwpowodziowa Zbiornik Krzeszów II Zbiornik suchy Krzeszów II (obiekt IV klasy budowli hydrotechnicznych) znajduje się na potoku Zadrna, prawobrzeżnym dopływie rzeki Bóbr w km 8,700 na terenie gminy Kamienna Góra w województwie dolnośląskim. Podstawowe obiekty tworzące zbiornik to: zapora ziemna, urządzenia zrzutowe: upust, przelew, przepust wałowy. Rok oddania do eksploatacji ,70/Zadrna Krzeszów Pojemność zbiornika przy NPP [mln m 3 ] 0,35 Pojemność zbiornika przy Max PP [mln m 3 ] 0,52 Powierzchnia zbiornika przy Max PP[ha] 30,0 Odpływ dozwolony [m 3 /s] 12,0 Wysokość piętrzenia [m] 4,8 przeciwpowodziowa

4 Zbiornik Mysłakowice Zbiornik suchy Mysłakowice (obiekt III klasy budowli hydrotechnicznych) znajduje się na potoku Łomnica, lewobrzeżnym dopływie rzeki Bóbr w km 7,560, zlokalizowany na terenie gminy Mysłakowice w województwie dolnośląskim. Zapora zamyka zlewnię o powierzchni 49,60 km 2. Podstawowe obiekty tworzące zbiornik to: zapora, upust górny i dolny, przelew, 3 przepusty wałowe, jaz zastawkowy poniżej przepustu wałowego. Rok oddania do eksploatacji ,56/ Łomnica Mysłakowice Dolnośląskie/ Pojemność zbiornika przy NPP [mln m 3 ] 3,01 Pojemność zbiornika przy Max PP [mln m 3 ] 3,56 Powierzchnia zbiornika przy Max PP[ha] 101,0 Odpływ dozwolony [m 3 /s] 50,0 Wysokość piętrzenia [m] 3,4 przeciwpowodziowa Zbiornik Cieplice Zbiornik suchy Cieplice (obiekt III klasy budowli hydrotechnicznych) znajduje się na potoku Wrzosówka, prawobrzeżnym dopływie rzeki Kamienna w km 1,973, zlokalizowany jest w obrębie miasta Jelenia Góra w dzielnicy Cieplice na terenie gminy Jelenia Góra w województwie dolnośląskim. Zapora zamyka zlewnię o powierzchni 94,0 km 2. Podstawowe obiekty tworzące zbiornik to: zapora ziemna o długości 2925 m, urządzenia zrzutowe: upust środkowy i denny, przelew. Rok oddania do eksploatacji ,973/Wrzosówka Jelenia Góra Jelenia Góra Pojemność zbiornika przy NPP [mln m 3 ] 3,9 Pojemność zbiornika przy Max PP [mln m 3 ] 4,93 Powierzchnia zbiornika przy Max PP[ha] 214,3 Odpływ dozwolony [m 3 /s] 30,0 Wysokość piętrzenia [m] 8,4 przeciwpowodziowa Zbiornik Sobieszów Zbiornik suchy Sobieszów (obiekt III klasy budowli hydrotechnicznych) znajduje się na potoku Kamienna, lewobrzeżnym dopływie rzeki Bóbr w km 10,120, zlokalizowany na terenie gminy Sobieszów w województwie dolnośląskim. Zapora zamyka zlewnię o powierzchni 118,80 km 2. Podstawowe obiekty tworzące zbiornik to: zapora ziemna o długości 1440 m, urządzenia zrzutowe: upust denny, przelew, 2 przepusty wałowe.

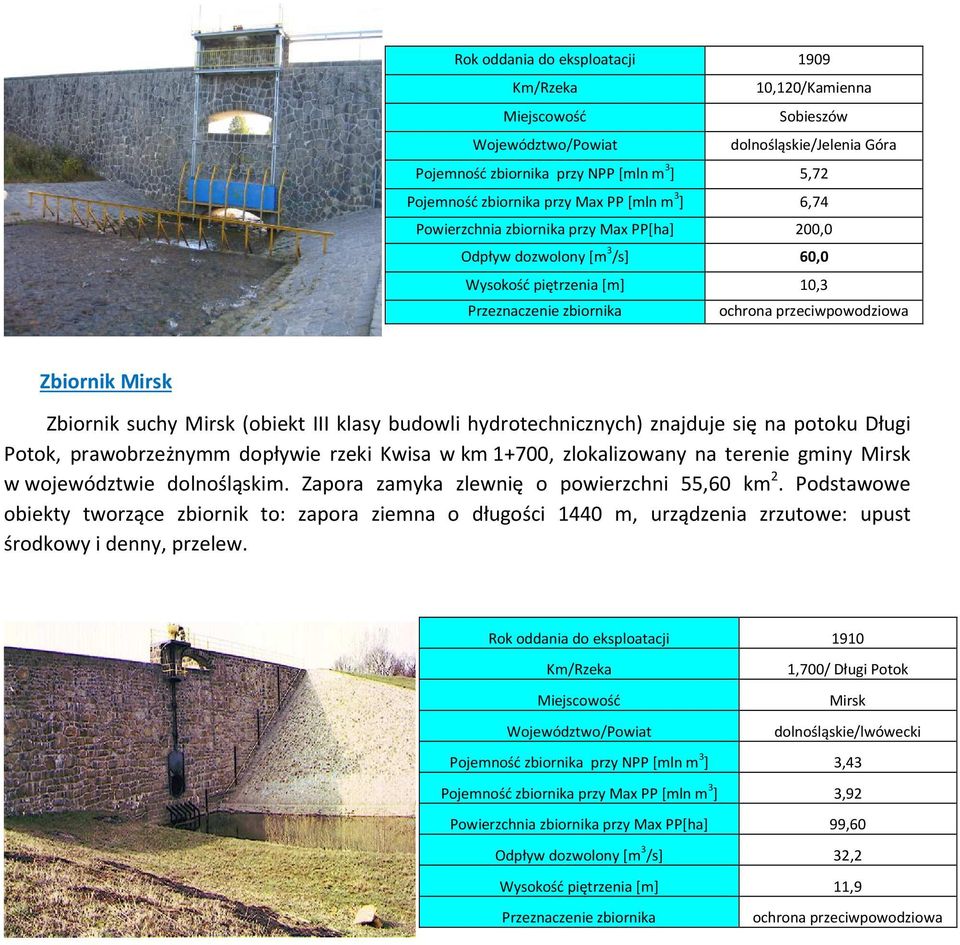

5 Rok oddania do eksploatacji ,120/Kamienna Sobieszów Jelenia Góra Pojemność zbiornika przy NPP [mln m 3 ] 5,72 Pojemność zbiornika przy Max PP [mln m 3 ] 6,74 Powierzchnia zbiornika przy Max PP[ha] 200,0 Odpływ dozwolony [m 3 /s] 60,0 Wysokość piętrzenia [m] 10,3 przeciwpowodziowa Zbiornik Mirsk Zbiornik suchy Mirsk (obiekt III klasy budowli hydrotechnicznych) znajduje się na potoku Długi Potok, prawobrzeżnymm dopływie rzeki Kwisa w km 1+700, zlokalizowany na terenie gminy Mirsk w województwie dolnośląskim. Zapora zamyka zlewnię o powierzchni 55,60 km 2. Podstawowe obiekty tworzące zbiornik to: zapora ziemna o długości 1440 m, urządzenia zrzutowe: upust środkowy i denny, przelew. Rok oddania do eksploatacji ,700/ Długi Potok Mirsk lwówecki Pojemność zbiornika przy NPP [mln m 3 ] 3,43 Pojemność zbiornika przy Max PP [mln m 3 ] 3,92 Powierzchnia zbiornika przy Max PP[ha] 99,60 Odpływ dozwolony [m 3 /s] 32,2 Wysokość piętrzenia [m] 11,9 przeciwpowodziowa
