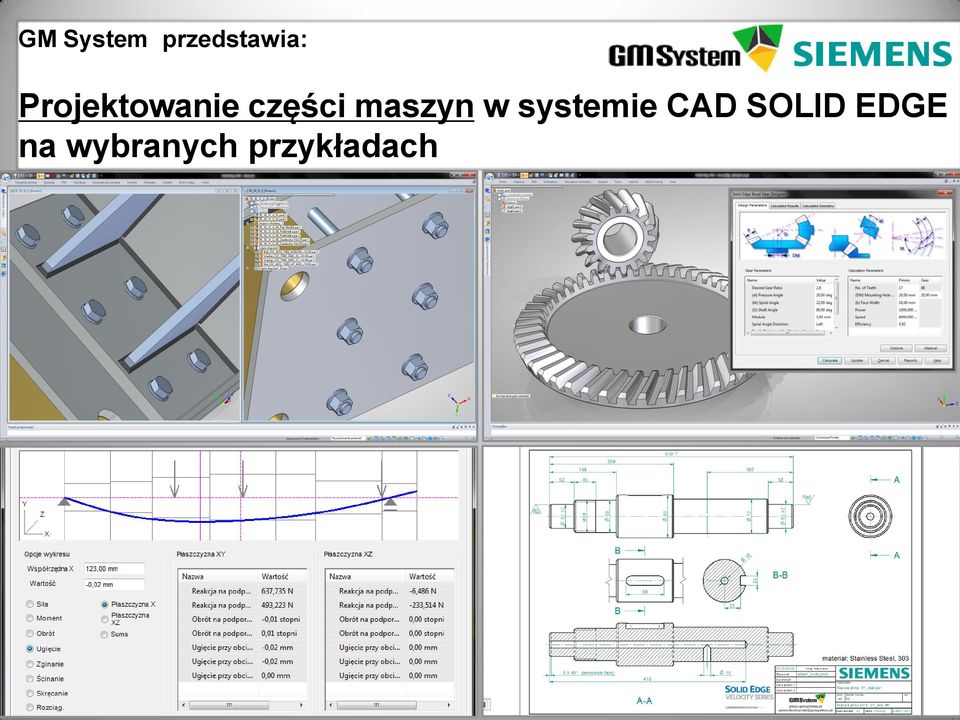

1 GM System przedstawia: Projektowanie części maszyn w systemie CAD SOLID EDGE

2 System SOLID EDGE oferuje rozwiązania umożliwiające szybkie i poprawne projektowanie CAD 3D/2D w różnych branżach inżynierskich. W niniejszym opracowaniu, przedstawiamy wybrane przykłady zastosowania SOLID EDGE w branży: PROJEKTOWANIE CZĘŚCI MASZYN.

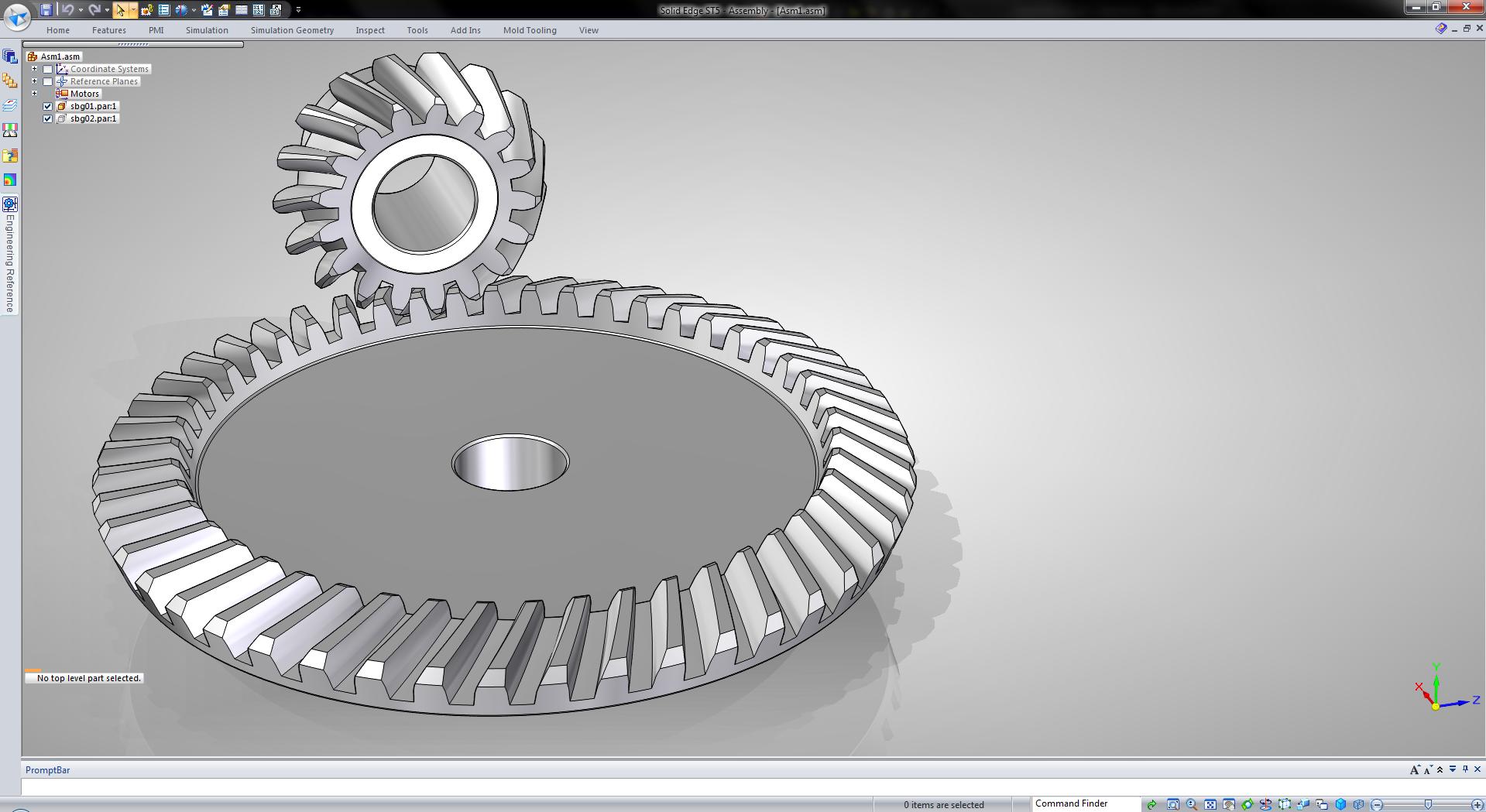

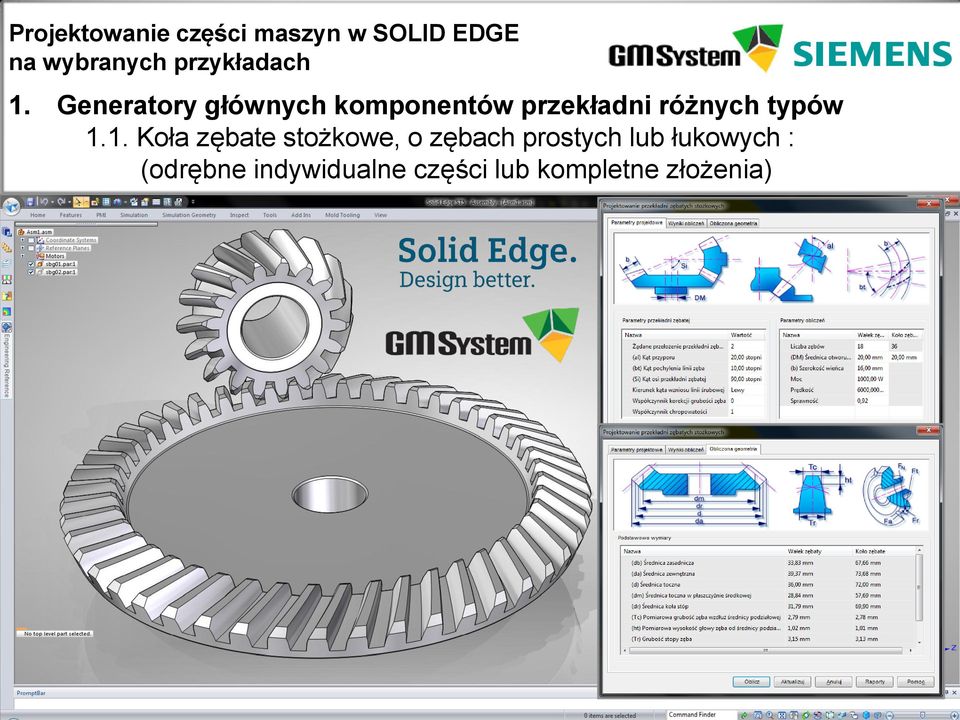

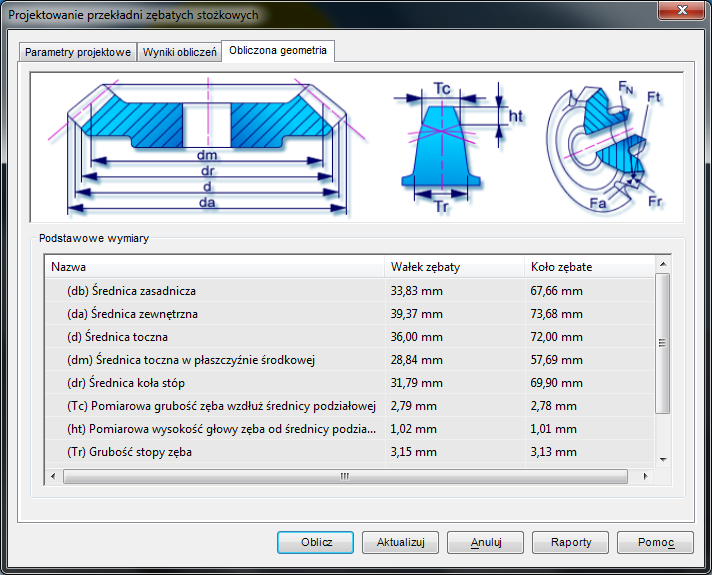

3 1. Generatory głównych komponentów przekładni różnych typów 1.1. Koła zębate stożkowe, o zębach prostych lub łukowych : (odrębne indywidualne części lub kompletne złożenia)

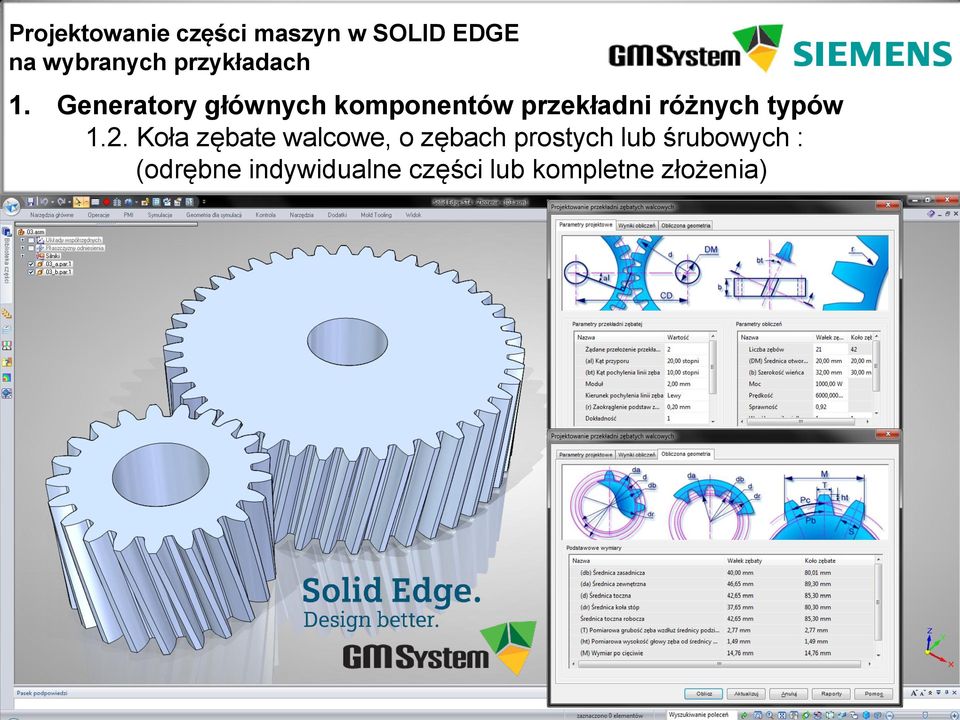

4 1. Generatory głównych komponentów przekładni różnych typów 1.2. Koła zębate walcowe, o zębach prostych lub śrubowych : (odrębne indywidualne części lub kompletne złożenia)

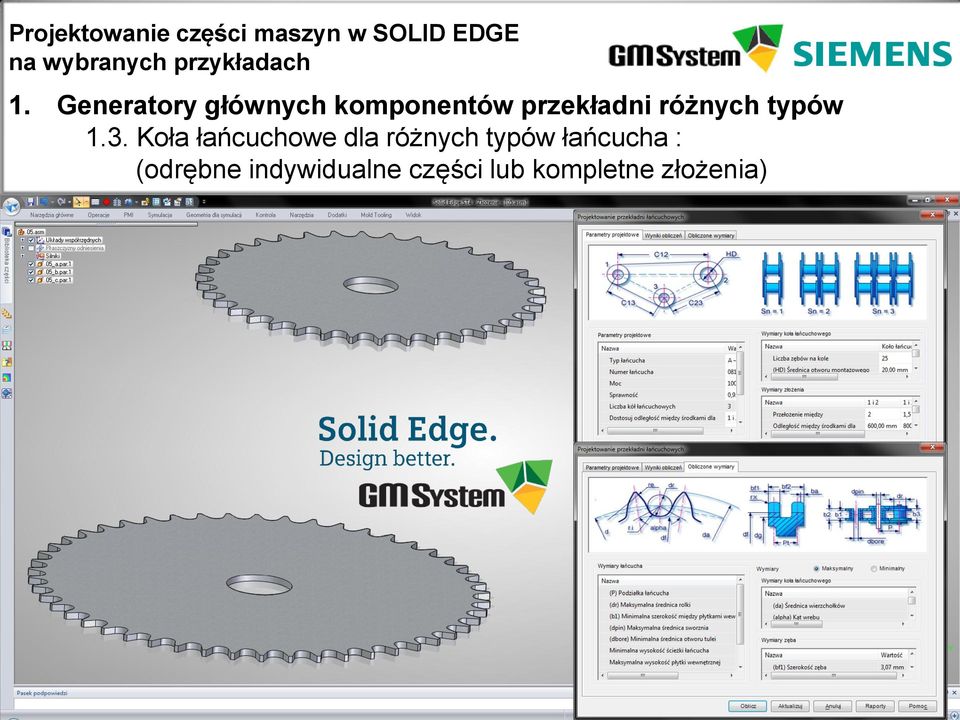

5 1. Generatory głównych komponentów przekładni różnych typów 1.3. Koła łańcuchowe dla różnych typów łańcucha : (odrębne indywidualne części lub kompletne złożenia)

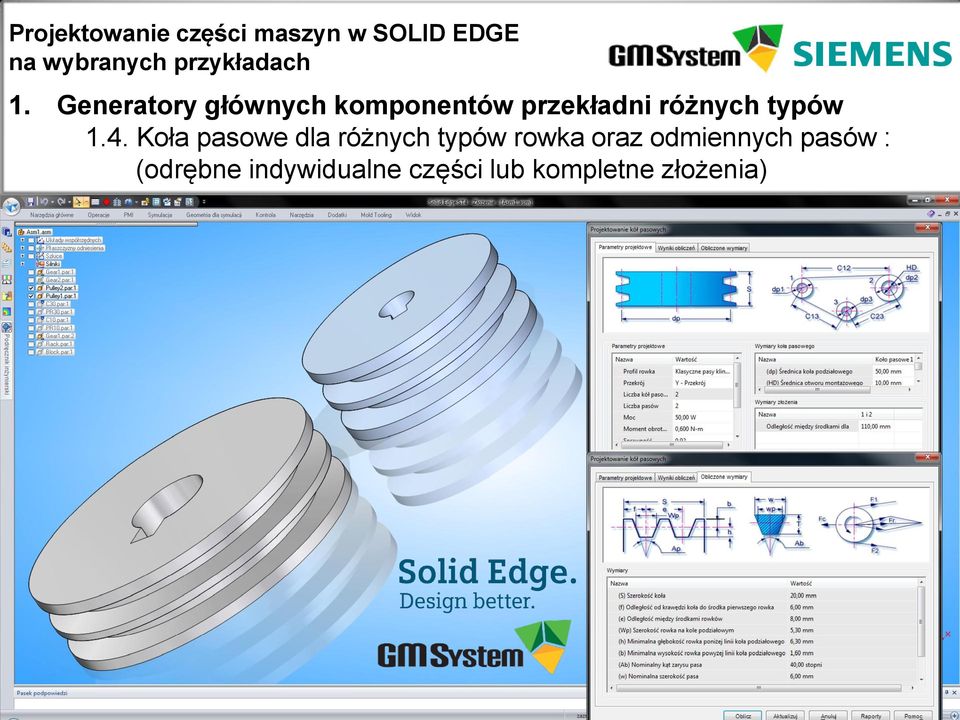

6 1. Generatory głównych komponentów przekładni różnych typów 1.4. Koła pasowe dla różnych typów rowka oraz odmiennych pasów : (odrębne indywidualne części lub kompletne złożenia)

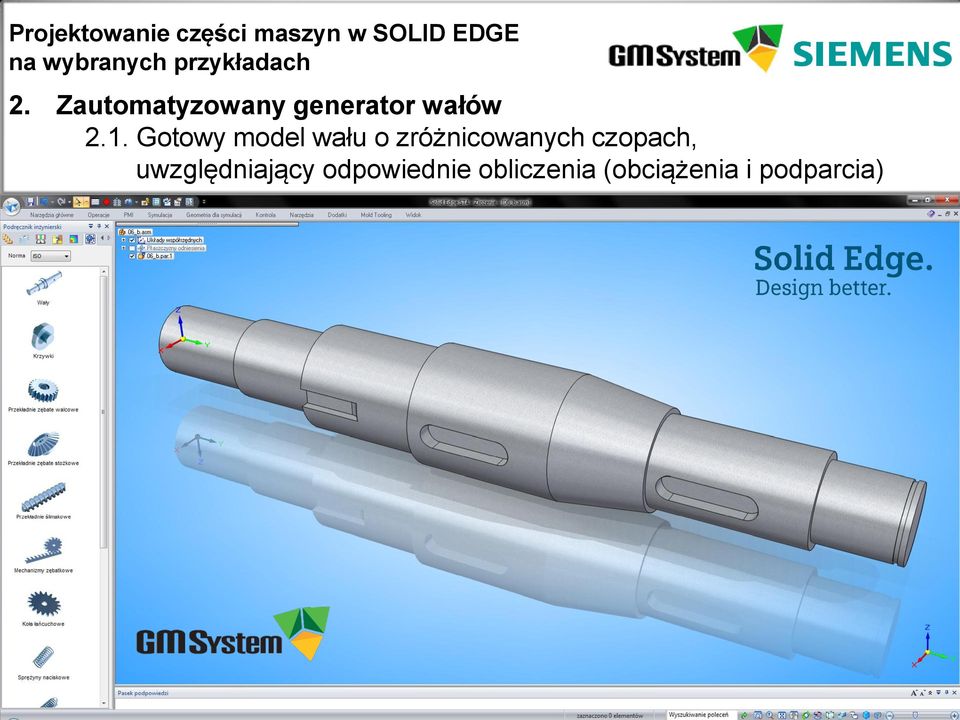

7 2. Zautomatyzowany generator wałów 2.1. Gotowy model wału o zróżnicowanych czopach, uwzględniający odpowiednie obliczenia (obciążenia i podparcia)

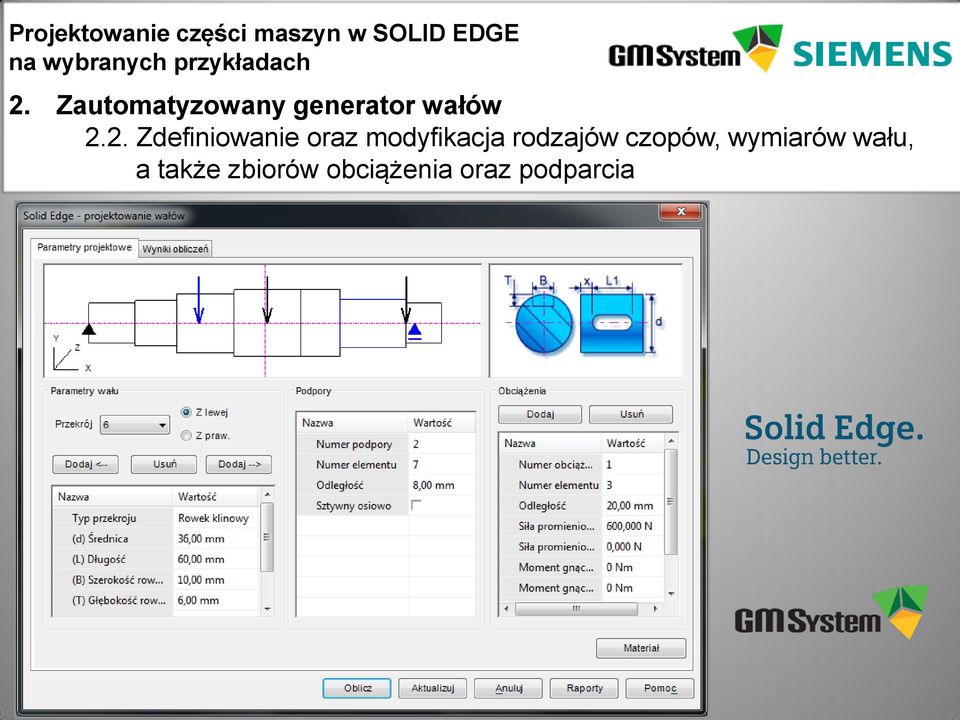

8 2. Zautomatyzowany generator wałów 2.2. Zdefiniowanie oraz modyfikacja rodzajów czopów, wymiarów wału, a także zbiorów obciążenia oraz podparcia

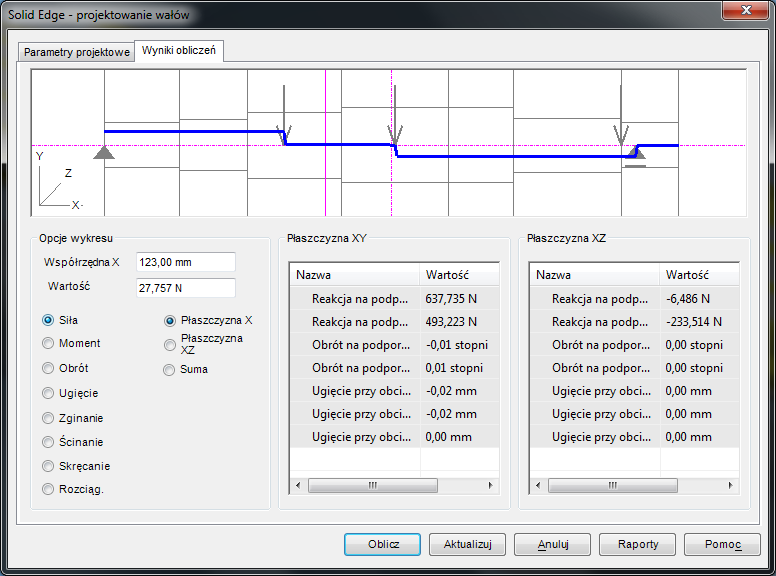

9 2. Zautomatyzowany generator wałów 2.3. Uzyskane wyniki sił działających na wał w danej płaszczyźnie (lub łącznie)

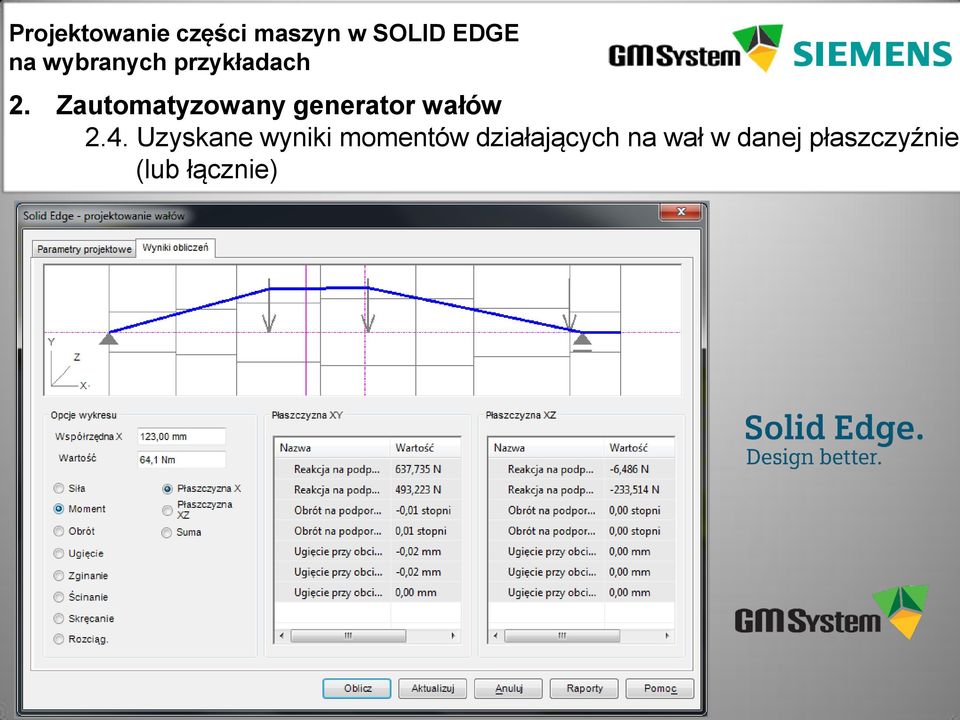

10 2. Zautomatyzowany generator wałów 2.4. Uzyskane wyniki momentów działających na wał w danej płaszczyźnie (lub łącznie)

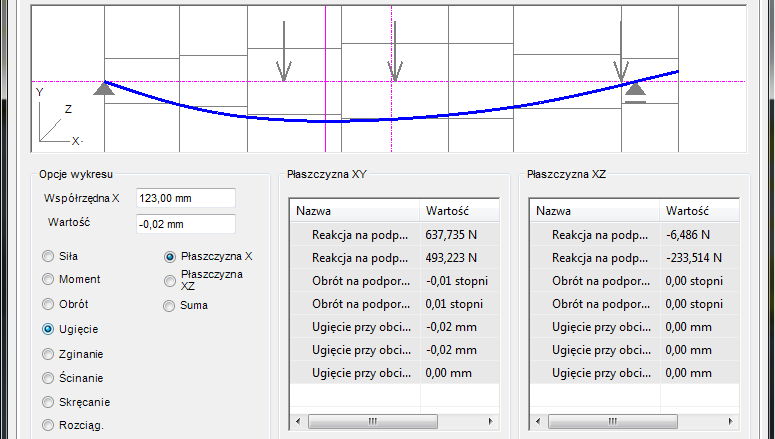

11 2. Zautomatyzowany generator wałów 2.5. Uzyskane wyniki ugięć wału w danej płaszczyźnie (lub łącznie)

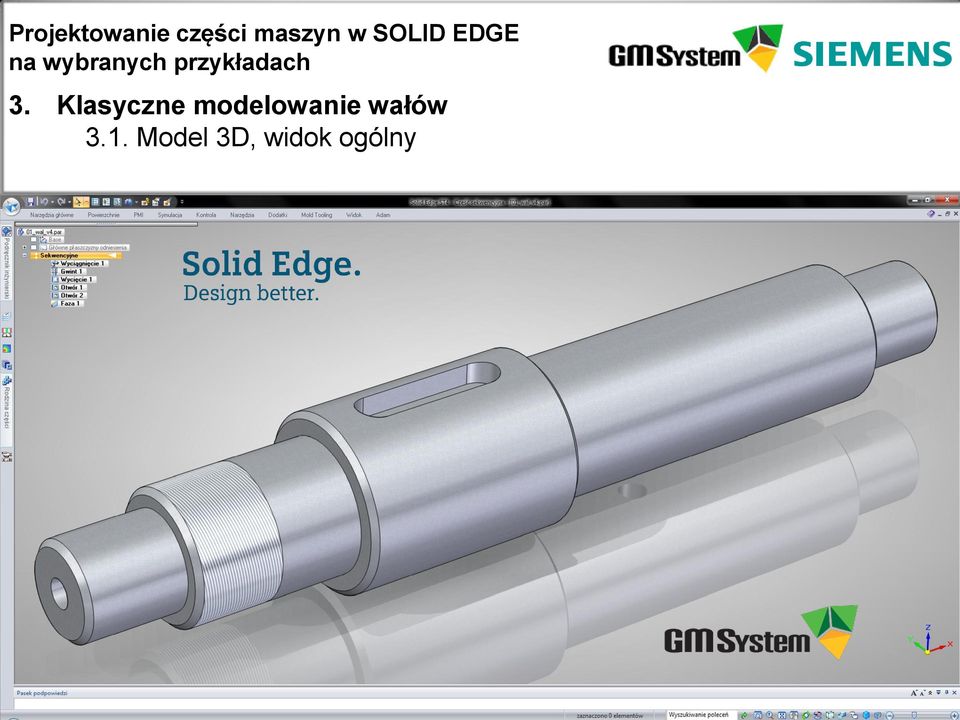

12 3. Klasyczne modelowanie wałów 3.1. Model 3D, widok ogólny

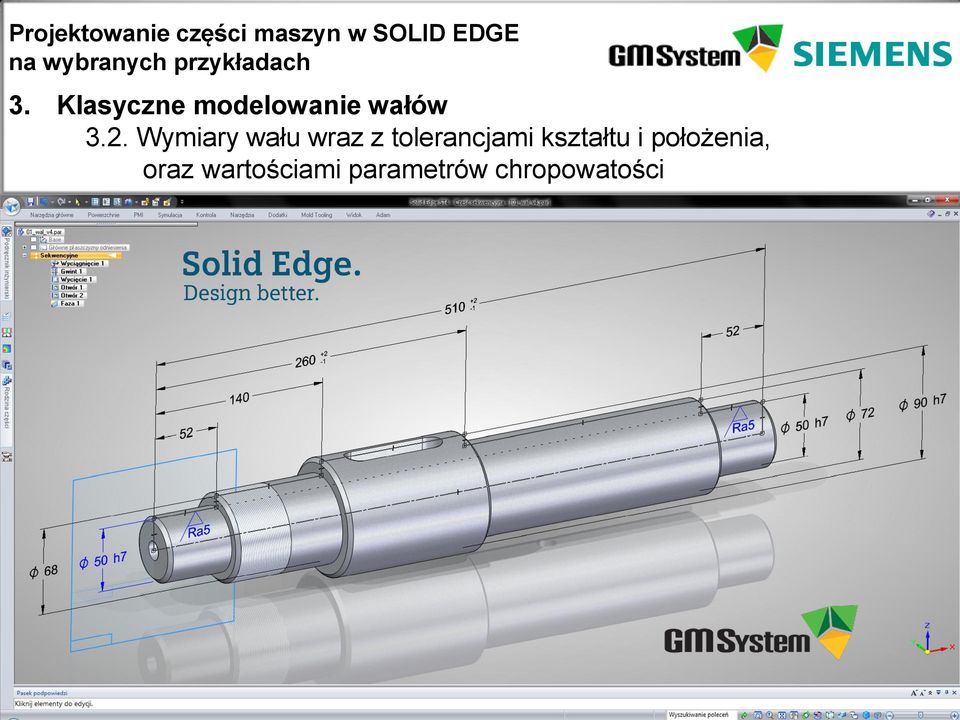

13 3. Klasyczne modelowanie wałów 3.2. Wymiary wału wraz z tolerancjami kształtu i położenia, oraz wartościami parametrów chropowatości

14 3. Klasyczne modelowanie wałów 3.3. Dokumentacja 2D modelu 3D (wymiary i adnotacje technologiczne zostają przeniesione z 3D do 2D)

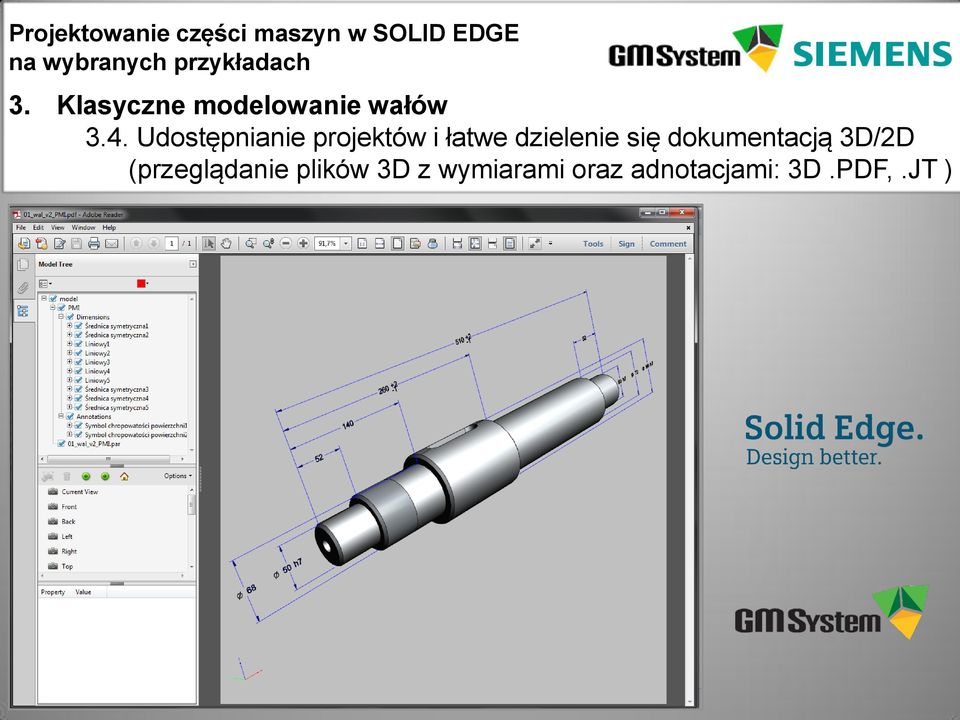

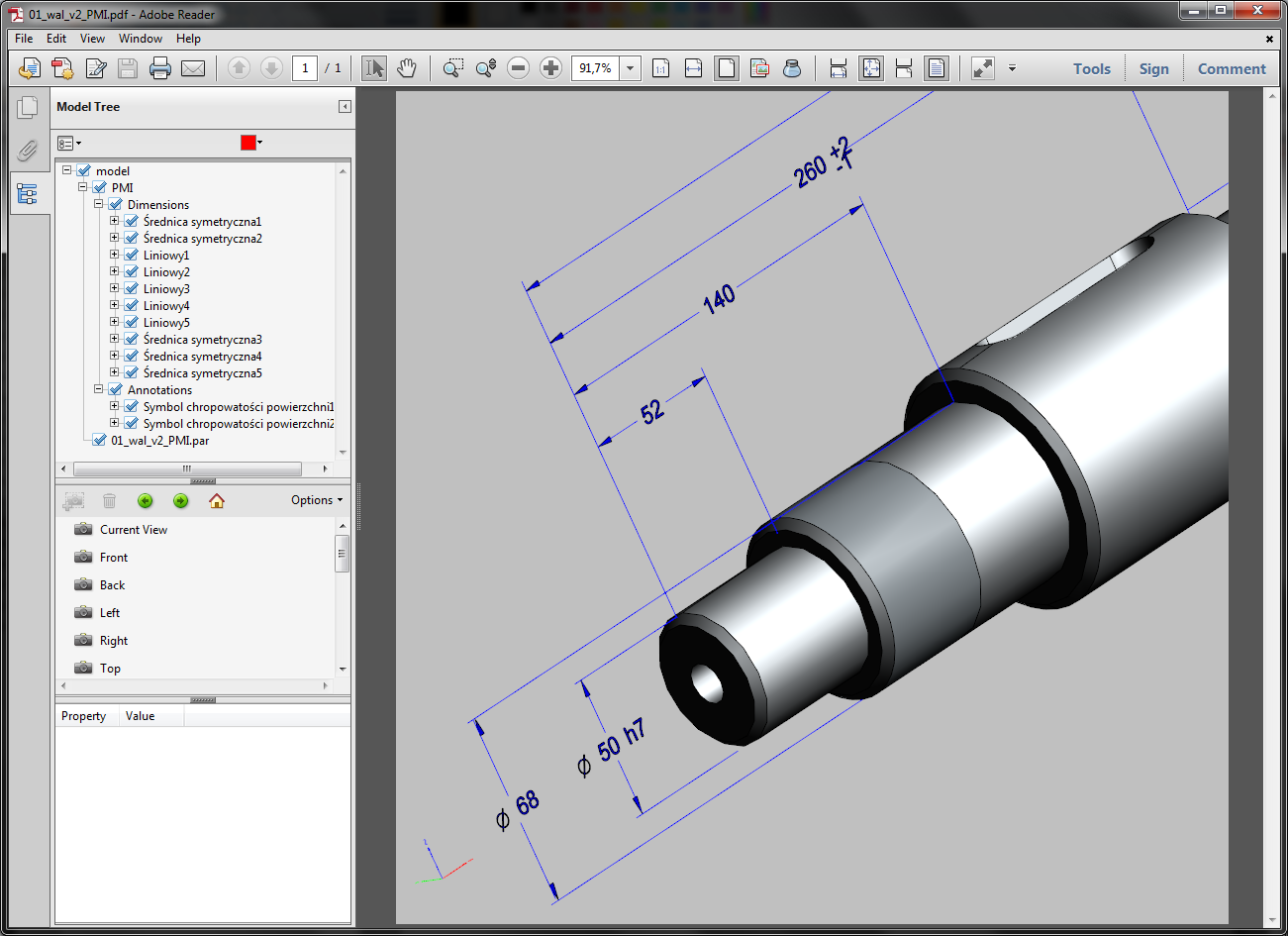

15 3. Klasyczne modelowanie wałów 3.4. Udostępnianie projektów i łatwe dzielenie się dokumentacją 3D/2D (przeglądanie plików 3D z wymiarami oraz adnotacjami: 3D.PDF,.JT )

16 3. Klasyczne modelowanie wałów 3.4. Udostępnianie projektów i łatwe dzielenie się dokumentacją 3D/2D (przeglądanie plików 3D z wymiarami oraz adnotacjami: 3D.PDF,.JT )

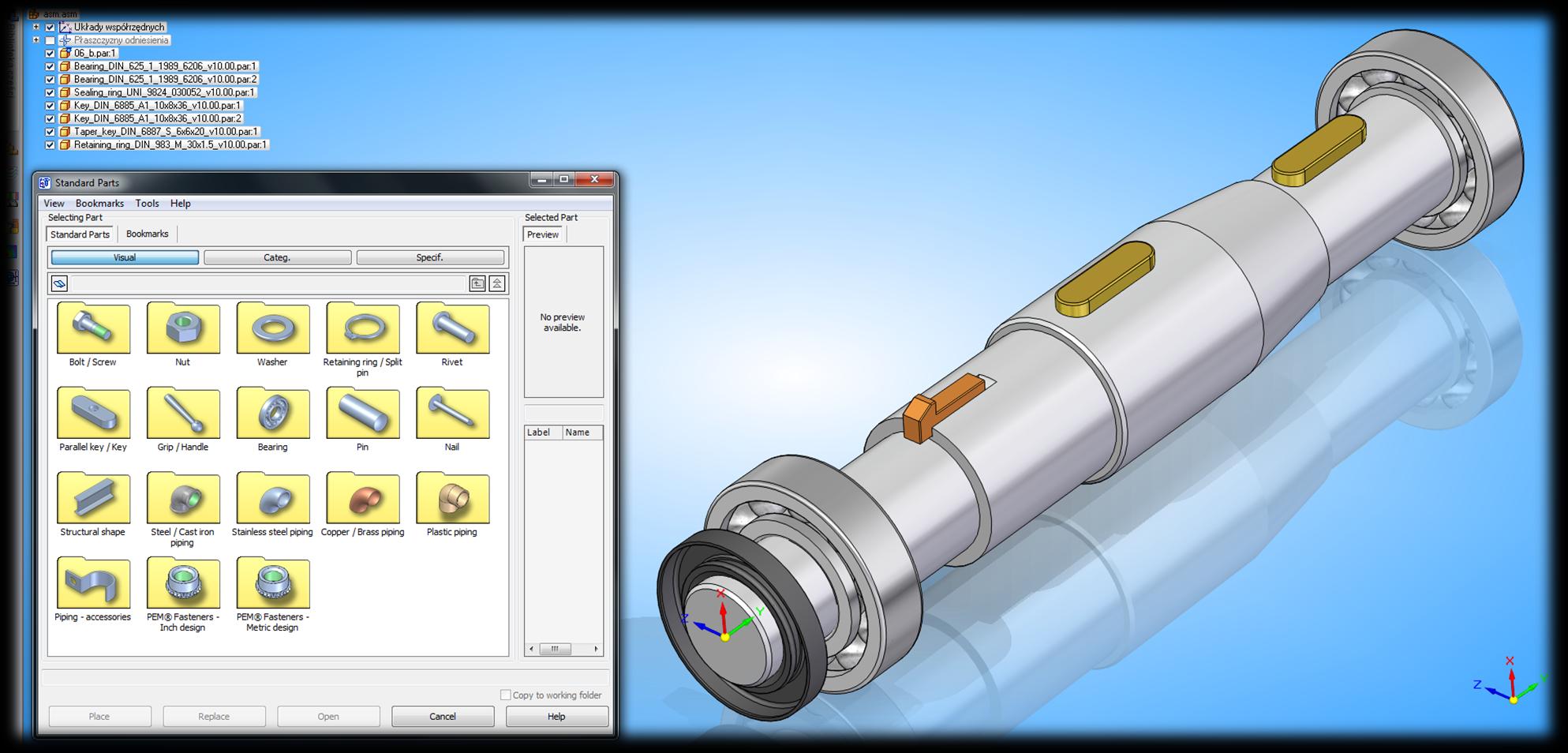

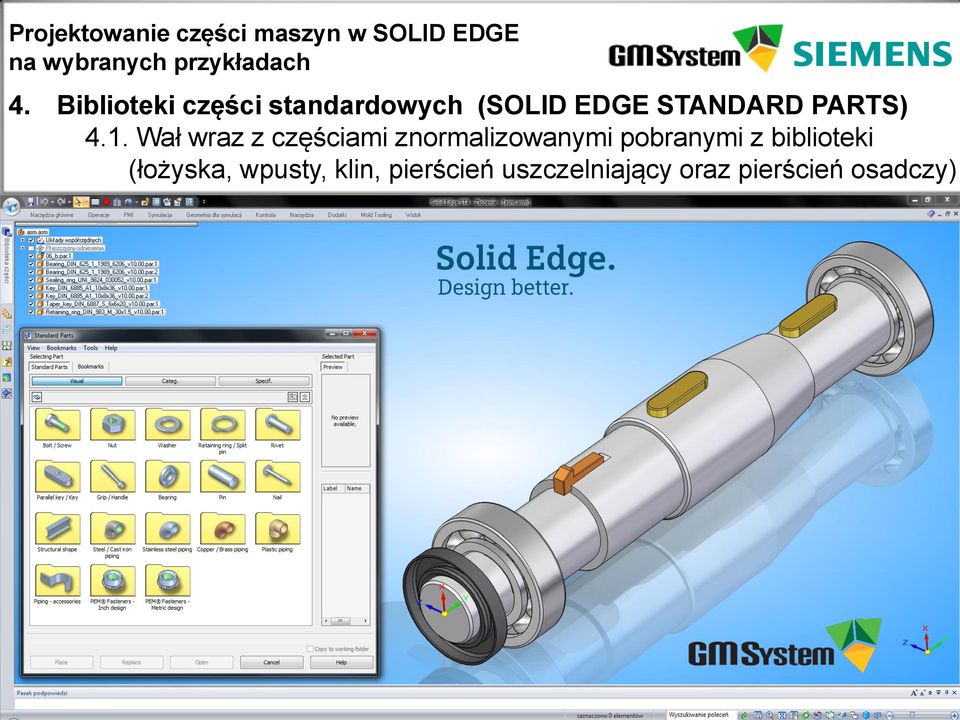

17 4. Biblioteki części standardowych (SOLID EDGE STANDARD PARTS) 4.1. Wał wraz z częściami znormalizowanymi pobranymi z biblioteki (łożyska, wpusty, klin, pierścień uszczelniający oraz pierścień osadczy)

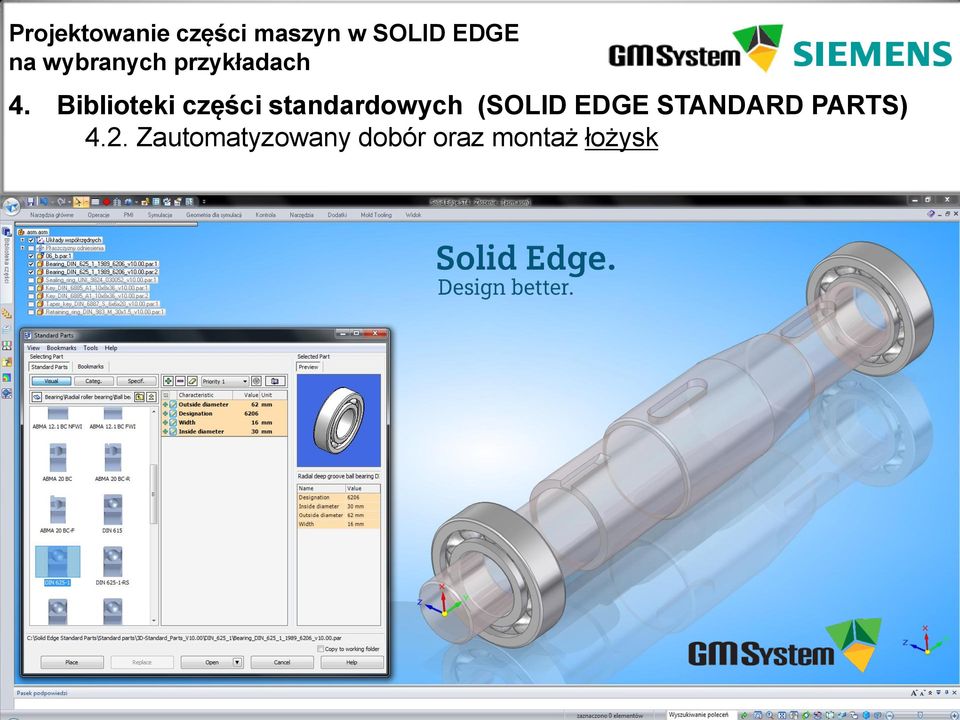

18 4. Biblioteki części standardowych (SOLID EDGE STANDARD PARTS) 4.2. Zautomatyzowany dobór oraz montaż łożysk

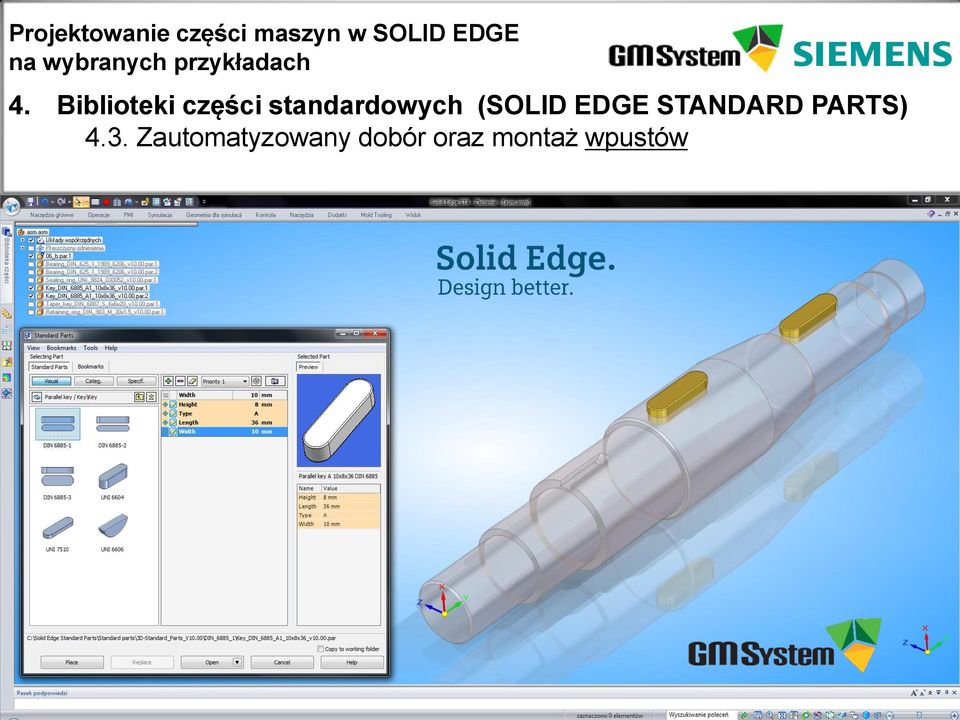

19 4. Biblioteki części standardowych (SOLID EDGE STANDARD PARTS) 4.3. Zautomatyzowany dobór oraz montaż wpustów

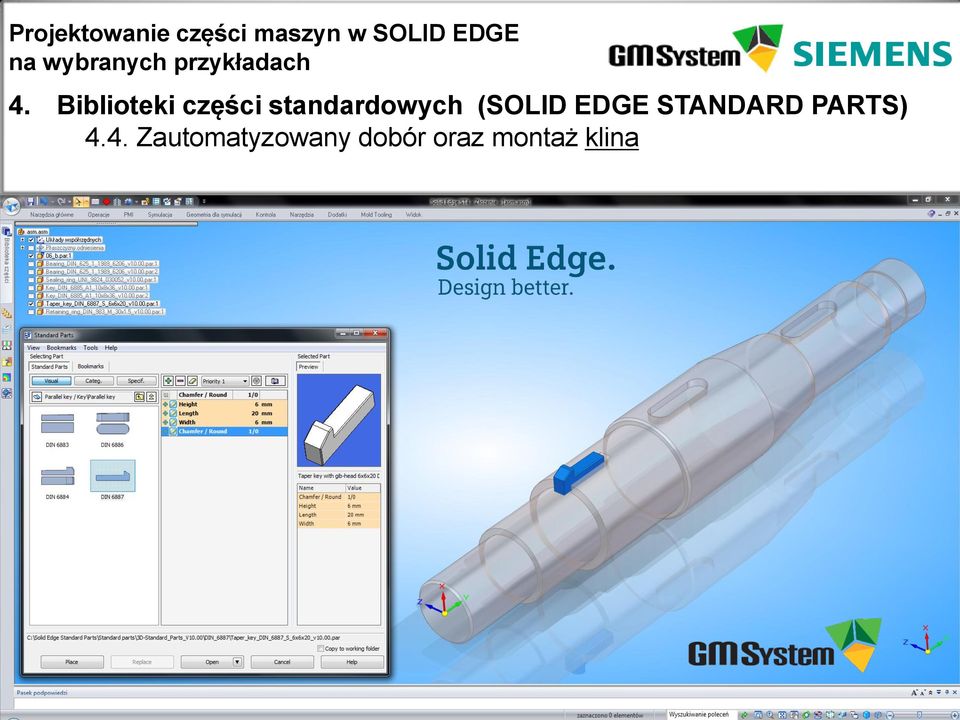

20 4. Biblioteki części standardowych (SOLID EDGE STANDARD PARTS) 4.4. Zautomatyzowany dobór oraz montaż klina

21 4. Biblioteki części standardowych (SOLID EDGE STANDARD PARTS) 4.5. Zautomatyzowany dobór oraz montaż pierścienia uszczelniającego

22 4. Biblioteki części standardowych (SOLID EDGE STANDARD PARTS) 4.6. Zautomatyzowany dobór oraz montaż pierścienia osadczego

23 5. Modelowanie kompletnych zestawów łączników gwintowych 5.1. Zespół, do którego należy wprowadzić CZĘŚCI ZŁĄCZNE

24 5. Modelowanie kompletnych zestawów łączników gwintowych 5.2. Wskazanie lica od strony łbów śrub oraz lica od strony nakrętek

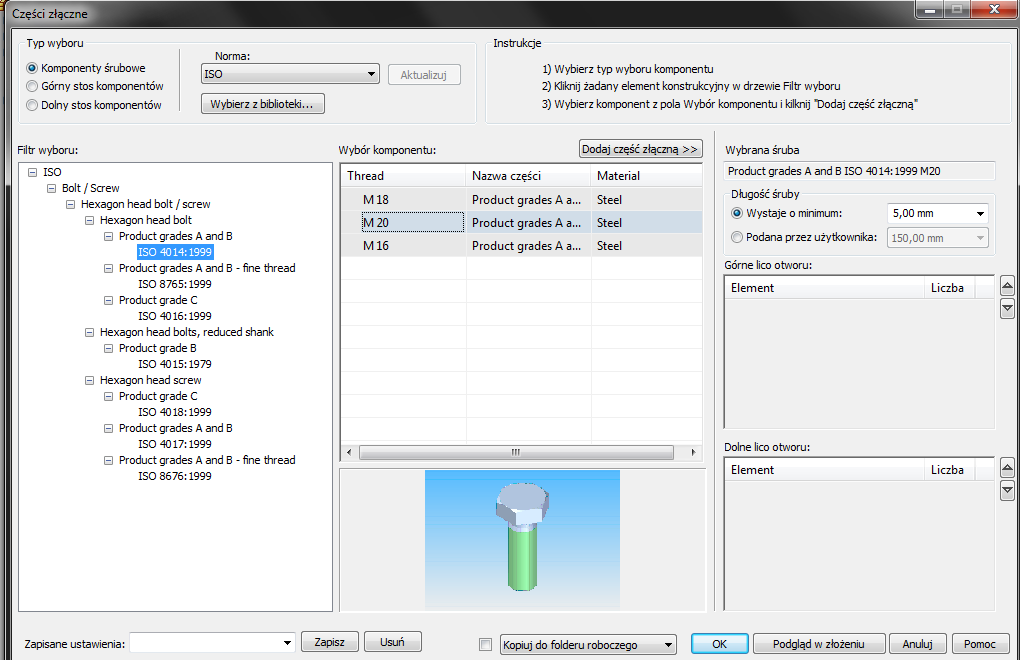

25 5. Modelowanie kompletnych zestawów łączników gwintowych 5.3. Zautomatyzowany dobór oraz montaż zbioru śrub

26 5. Modelowanie kompletnych zestawów łączników gwintowych 5.4. Zautomatyzowany dobór oraz montaż zbioru nakrętek

27 5. Modelowanie kompletnych zestawów łączników gwintowych 5.5. Zautomatyzowany dobór oraz montaż zbioru podkładek

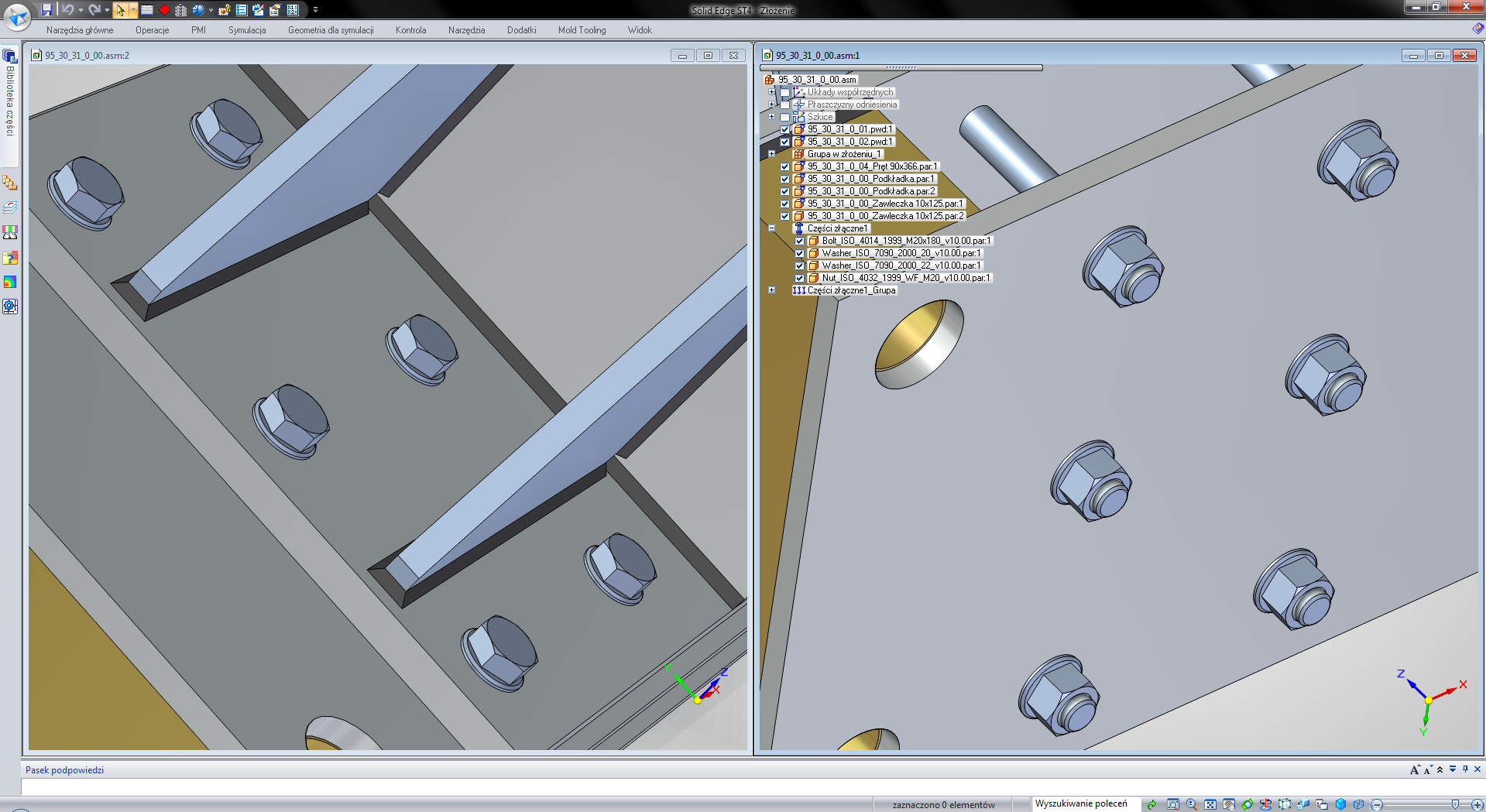

28 5. Modelowanie kompletnych zestawów łączników gwintowych 5.6. Kompletny i asocjatywny (!) zbiór śrub, nakrętek i podkładek

29 5. Modelowanie kompletnych zestawów łączników gwintowych 5.7. Właściwa dokumentacja 2D (uwagę zwraca poprawne zachowanie się modeli Części złącznych na przekrojach zespołów)

30 GM System przedstawia: Projektowanie części maszyn w systemie SOLID EDGE Zadanie wykonane!
